Принцип работы теплового насоса
Теперь попытаемся подробно описать каждый этап работы теплового насоса. Как уже говорилось ранее — в основе работы тепловых насосов лежит термодинамический цикл. Это значит, что работа теплового насоса состоит из нескольких этапов цикла, которые повторяются снова и снова в определенной последовательности.
Рабочий цикл теплового насоса можно разделить на четыре следующие этапы:
1. Поглощение тепла из окружающей среды (кипение хладагента).
В испаритель (теплообменник) поступает хладагент, который находиться в жидком состоянии и имеет низкое давление. Как мы уже знаем при низкой температуре хладагент способен закипать и испаряться. Процесс испарения необходим для того, чтобы вещество поглотило тепло.
Согласно второму закону термодинамики тепло передается от тела с высокой температурой к телу с более низкой температурой. Именно на этом этапе работы теплового насоса хладагент с низкой температурой проходя по теплообменнику отбирает тепло от теплоносителя (рассола), который ранее поднялся из скважин, где отобрал низкопотенциальное тепло грунта (в случаи с грунтовыми тепловым насосами Грунт-Вода).
Дело в том, что температура грунта под землей в любое время года составляет +7-8°С. При использовании геотермального теплового насоса типа Грунт-Вода устанавливаются вертикальные зонды, по которым циркулирует рассол (теплоноситель). Задача теплоносителя — нагреться до максимально возмножной температуры во время циркуляции по глубинным зондам.
Когда теплоноситель отобрал тепло из грунта, он поступает в теплообменник теплового насоса (испаритель) где «встречается» с хладагентом, который имеет более низкую температуру. И согласно второму закону термодинамики происходит теплообмен: тепло от более нагретого рассола передается менее нагретому хладагенту.
Здесь очень важный момент: поглощение тепла возможно во время испарения вещества и наоборот, отдача теплоты происходит при конденсации. Во время нагрева хладагента от теплоносителя он меняет свое фазовое состояние: хладагент переходит из жидкого состояния в газообразное (происходит процесс закипания хладагента, он испаряется).
Пройдя через испаритель хладагент находиться в газообразной фазе. Это уже не жидкость, но газ, который отобрал тепло у теплоносителя (рассола).
2. Сжатие хладагента компрессором.
На следующем этапе хладагент в газообразном состоянии попадает в компрессор. Здесь компрессор сжимает фреон, который за счет резкого увеличения давления нагревается до определенной температуры.
Аналогичным образом работает и компрессор обычного бытового холодильника. Единственное существенное отличие компрессора холодильника от компрессора теплового насоса — значительно меньшая производительность.
3. Передача тепла в систему отопления (конденсация).
После сжатия в компрессоре хладагент, который имеет высокую температуру поступает в конденсатор. В данном случае конденсатор — это тоже теплообменник, в котором во время конденсации происходит отдача теплоты от хладагента к рабочей среде отопительного контура (например воде в системе теплых полов, или радиаторов отопления).
В конденсаторе хладагент из газовой фазы снова переходит в жидкую. Этот процесс сопровождается выделением тепла, которое используется для системы отопления в доме и горячего водоснабжения (ГВС).
4. Понижение давления хладагента (расширение).
Теперь жидкий хладагент нужно подготовить к повторению рабочего цикла. Для этого хладагент проходит через узкое отверстие термо-регулирующего вентиля (расширительного клапана). После «продавливания» через узкое отверстие дросселя хладагент расширяется, вследствие чего падает его температура и давление.
Этот процесс сравним с распылением аэрозоля из балончика. После распыления балончик на короткое время становиться холоднее. То есть произошло резкое падение давления аэрозоля вследствие продавливания наружу, температура соответственно тоже падает.
Теперь хладагент снова находиться под таким давлением, при котором он способен закипеть и испаряться, что необходимо нам для поглощения тепла от теплоносителя.
Задача ТРВ (термо-регулирующий вентиль) — снизить давление фреона путем расширения его на выходе из узкого отверстия. Теперь фреон снова готов закипать и поглощать тепло.
Цикл снова повторяется до тех пор, пока система отопления и ГВС не получит от теплового насоса необходимый объем тепла.
Тепловые насосы типа «грунт – вода», «грунт – воздух»
На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.
Механизм теплообмена следующий:
- Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
- Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
- Фреон, проходя через каналы испарителя, закипает и испаряется.
- Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
- Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
- Данный порядок цикличен — повторяется снова и снова.
Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:
- Горизонтальный коллектор.
- Вертикальный коллектор.

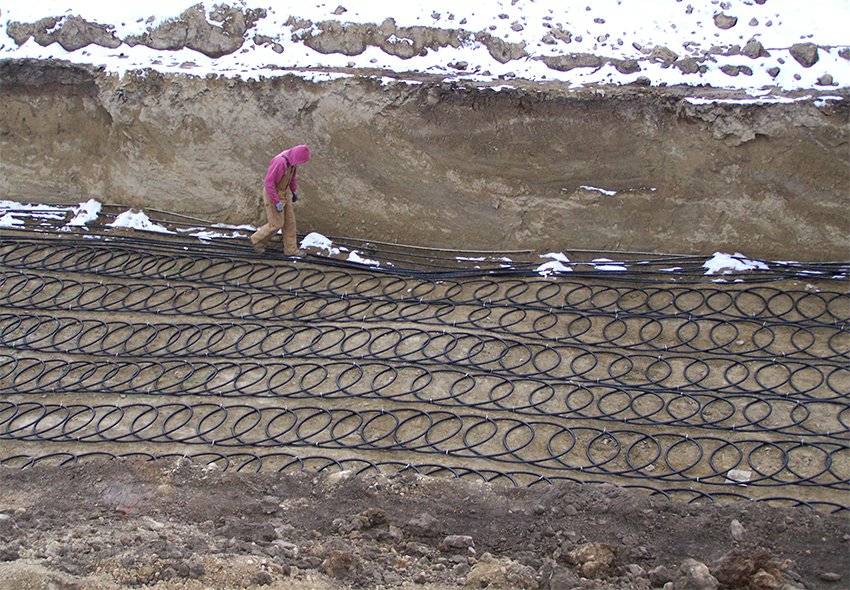

Горизонтальный коллектор
При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.
Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.
Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.
Вертикальный коллектор
Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.
Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.
Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.
Преимущества использования
Среди них выделяют:
Принципиальная схема пассивного кондиционирования
Экономичность. Насос любого из вышеперечисленных видов имеет КПД, которое составляет 500%. Это соотношение, представленное затраченной электрической энергией к энергии теплового типа, которая отдается помещению в процессе отопления. Основная часть характеристики теплового оборудования — КПТ. При КПД равном 100%, КТП составляет 1.
Доступность. Его можно устанавливать практически везде, конечно, некоторые проблемы могут возникнуть с северными районами. В трех местах, где наблюдается понижение температуры ниже десяти градусов, необходимо дополнительно установить генератор, который работает на бензине или дизельном топливе, что некоторым образом скажется на стоимости отопления.
Возможность охлаждения. Прибора направлен не только на отопление дома в холода, но он еще может работать и как кондиционер. В жаркое время он осуществляет деятельность кондиционера в каком-либо помещении. Только уже лишнее тепло отдается земле, или воздуху водой.
Безопасность. Тепловой насос – это самый безопасный тип нагревательного прибора. Ведь, если взять, к примеру, твердотопливные котлы, они подвержены возникновению пожара, газовые – взрыву газа. Тепловой же котел полностью избавлен от всех этих недостатков, ведь ни гореть, ни взрываться в этом оборудовании просто нечему.
Экологичность. Данное преимущество смело вытекает из предыдущего пункта. Ведь, логично, раз нечему гореть и взрываться, значит, никаких продуктов горения нет.
Начинать нужно с малого, так и удастся спасти экологию мира, ведь никакие вещества горения не попадают в окружающую среду.
Как подобрать тепловой отопительный насос воздух-вода
Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:
- Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
- Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
- Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.
Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ
Как сделать расчет необходимой мощности ТН воздух-вода
Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:
- Подсчитывают общую отапливаемую площадь.
- Умножают полученную сумму на 0,7.
- Полученный результат будет соответствовать минимально необходимой мощности оборудования.
Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.
Производители тепловых насосов отопления воздух-вода
Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.
Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:
- Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
- Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
- Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
- Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.
Стоимость установки ТН воздух-вода
Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.
Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.
Где лучше «отбирать» тепло
Принципиально есть три среды, из которых можно «отобрать» тепло:
1. Воздух. При нормальном давлении все типы фреонов закипают при отрицательных температурах (например, R22 — около -25 °C, R404 и R502 — около -30 °C). Но для циркуляции в системе надо создать избыточное давление уже на первой фазе — испарении. Те же 4 атмосферы в испарителе требуют, чтобы температура воздуха на улице была не ниже 0 °C для R22 и -5 °C для R404 и R502. В наших регионах этот тип теплового насоса можно использовать для отопления в межсезонье и для горячего водоснабжения в теплое время года.

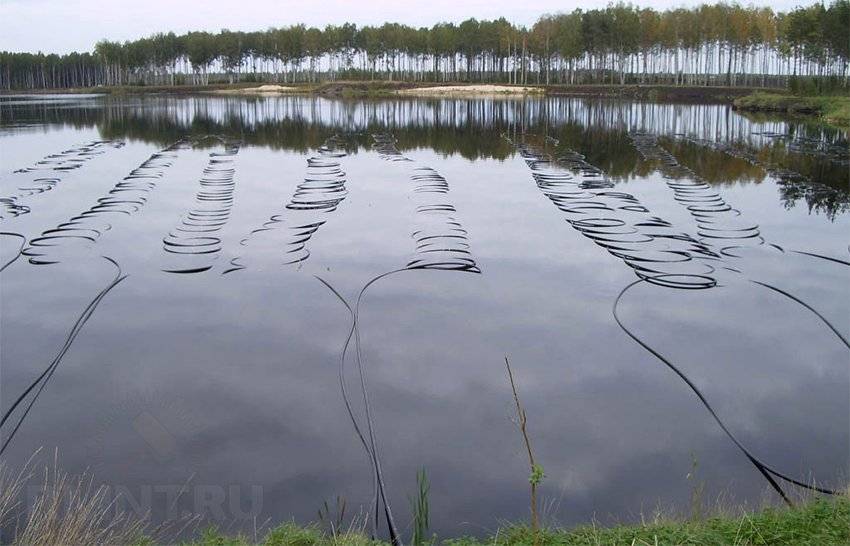

2. Вода. Это более стабильный источник тепла, при условии, что водоем зимой не промерзает до дна. Но дом должен не просто находиться рядом с озером или рекой, а быть на первой линии.
3. Земля. Самый стабильный источник тепловой энергии. Можно использовать две схемы — горизонтальную и вертикальную. Горизонтальная кажется проще тем, что не требует бурения. Но придется проделать большой объем земляных работ по рытью системы траншей на глубину ниже уровня промерзания грунта (для средних широт он колеблется от 1 метра на западе европейской части страны и до 1,6–1,8 ближе к Уралу, в Сибири ситуация «еще хуже». Вертикальная схема более универсальна и эффективна, но требует бурения на значительную глубину. Хотя можно использовать несколько неглубоких скважин вместо одной глубокой.
Особенности тепловых насосов
Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.
Принцип работы
В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.
Для чего нужны
Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.
https://youtube.com/watch?v=2pEnKfMgf7g
Схема отопления
Тепловой генератор подает горячую воду в контур и бойлер. Контур состоит из радиаторов. Кроме этого в бойлер поступает теплый носитель тепла от солнечного коллектора и теплового насоса. Часть воды, нагретой тепловым насосом, тоже поступает к тепловому генератору. При смешивании с обратным контуром, повышается ее температура. Таким образом, происходит более качественный нагрев воды в кавитаторе теплового генератора. Вода, которая накопилась и нагрелась в бойлере, поступает в контур отопительной системы «теплый пол» и подающий контур горячей воды.
Такая схема эффективна не для всех регионов, так как солнечный коллектор эффективен обычно только летом и к тому же в солнечную погоду. В теплое время года нет нужды в отоплении дома, поэтому можно отключить тепловой генератор. А тепловой насос можно использовать в режиме охлаждения в качестве кондиционера. Но трубопровод, который идет к бойлеру от теплового насоса будет перекрыт. Нагревать воду для бытовых нужд можно при помощи гелиосистемы. Но если данная система не справится с такой задачей, то можно использовать тепловой генератор.
Такая схема отопления стоит дорого, да и к тому же непростая в установке. Рассмотрим, какие примерно потребуются затраты для устройства этой схемы.
Для горизонтального коллектора:
- Буровые работы около 3000 €;
- Тепловой насос стоимостью 6000 €;
- Расходы на электричество примерно 450 € в год.
Для вертикального коллектора:
- Буровые работы 6000 €;
- Тепловой насос 6000 €;
- Расходы на электричество 400 € в год.
Кроме этого стоит включить в расходы оплату работы рабочих и покупку труб.
Если устанавливать солнечный коллектор и водонагреватель объемом 300 литров, то потребуется 3200 €
Сначала рассмотрим простую схему для отопления дома, используя тепловой генератор. А далее можно будет добавить новые элементы, которые увеличат КПД устройства.
- Тепловой генератор.
- Бойлер косвенного нагрева.
- Отопительная система «теплый пол».
- Контур подачи горячей воды.
Таким образом, получается простая схема отопления дома. Основным элементом, который нагревает теплоноситель, является тепловой генератор. Но в дальнейшем можно добавить и другие нагревательные приборы.
Применять радиаторы отопления не нужно по схеме, которая указана на рисунок выше. Наиболее выгодной считается система «теплый пол», так как нагревает эффективно помещение и экономит затрачиваемую энергию.
Расходы и необходимая мощность
Тепловой насос стоит дорого, в среднем 4000-6500 евро, в зависимости от качества изделия. Но практика показывает, что столь значительные расходы окупятся примерно за полтора — два года, а если сделать насос на отопление самостоятельно, как и планируется, то даже быстрее.
Касаемо мощности устройства, то она может быть разной. Для зданий с плохой термоизоляцией мощность должна составлять примерно 75 ватт на м. кв., если же дом более современный и для изоляции использовались материалы хорошего качества, то хватит и 50 ватт. А при использовании специальных изоляционных технологий можно обойтись и 30 ваттами. Желательно, чтобы тепловой насос стал частью проекта дома еще на этапе строительства.
Тепловой насос «воздух-вода» для дома
Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.
Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).
Как работают тепловые насосы воздух-вода?
В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:
- испарения, сопровождающегося сильным охлаждением
- подогрева от тепла поступающего наружного воздуха
- сильного сжатия, при котором его температура становится высокой
- конденсации с переходом в жидкое состояние
- прохода через дроссель с резким падением давления и испарением
Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.
Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.
Достоинства и недостатки
Достоинствами тепловых насосов «воздух-вода» являются:
- простота установки, отсутствие земляных работ
- источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
- тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
- отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
- работа системы практически бесшумна, может управляться при помощи систем автоматики
Недостатками теплового насоса «воздух-вода» являются:
- ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
- зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
- для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии
Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.
Расчет мощности установки
Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.
Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.
Реально ли сделать тепловой насос своими руками?
Если вы ощущаете в себе достаточные силы для создания чего-либо грандиозного, можно начать со строительства независимой системы автономного отопления вашего жилища. Процесс создания теплового насоса из старого кондиционера подробно описан в этом видео, если вы будете следовать всем его советам то у вас точно всё получится и вы сэкономите очень много денег, удачи в постройке!
После установки — напишите нам о своем результате, нам приятно будет знать, сколько вы сэкономили после установки теплового насоса. Своим советом вы поможете тем, кто еще только собирается присоединиться к прогрессивной части человечества!

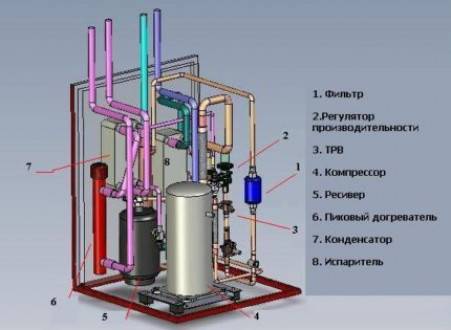

Основные элементы конструкции тепловых насосов
Для того чтобы установка получения энергии работала согласно принципам работы теплового насоса, в его конструкции должны присутствовать 4 основных агрегата, это:
- Компрессор.
- Испаритель.
- Конденсатор.
- Дроссельный клапан.
Важным элементом конструкции теплового насоса является компрессор. Его основная функция — повышение давления и температуры паров, образующихся в результате кипения хладагента. Для климатической техники и тепловых насосов в частности применяются современные спиральные компрессоры.
В качестве рабочего тела, осуществляющего непосредственный перенос тепловой энергии, используются жидкости с низкой температурой кипения. Как правило, используется аммиак и фреоны (+)
Такие компрессоры рассчитаны на эксплуатацию при минусовых температурах. В отличие от других разновидностей спиральные компрессоры производят мало шума и работают, как при низких температурах кипения газа, так и при высоких температурах конденсации. Несомненным преимуществом считаются их компактные размеры и небольшой удельный вес.
Практически вся энергия теплового насоса затрачивается на транспортировку тепловой энергии извне внутрь помещения. Так на работу систем уходит около 1 энергетической единицы при производстве 4 — 6 единиц (+)
Испаритель как конструктивный элемент представляет собой емкость, в которой происходит превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.
В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.
Компрессор сжимает циркулирующую по контуру среду, в результате чего увеличивается ее температура и давление. Затем сжатая среда поступает в теплообменник (конденсатор), где охлаждается, передавая тепло воде либо воздуху
Следующий конструктивный элемент системы — конденсатор. Его функция сводится к отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь.
Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм
Терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую — с низкими.
При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему.
С помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.
Из каких частей состоит тепловой насос
Исходя из конструкционных особенностей все семейство систем отопления с «тепловыми насосами» делится на три основных составных части:
- Внешний контур. Эта конструкция размещается либо в водоемах, либо непосредственно в толще земли и служит для сбора природного тепла недр земли.
- Сам тепловой насос. Это оборудование работает по принципу, обратному обычному бытовому холодильнику и передает в помещение тепло, накопленное землей или водой от предыдущего воздействия солнечной энергии.
- Внутренний контур. Это классическая система распределения тепла и горячей воды внутри жилища.
