Монтаж водяного теплого пола на бетонном основании

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

На что следует обратить внимание, рассчитывая водяной теплый пол?

Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:

типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность;
качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций;
температурно-климатический режим региона проживания;
площадь помещения и этажность здания;
наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы;
наличие стяжки и ее толщина;
состояние теплоизоляции;
стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага
В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Типовые варианты укладки труб

Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Выбираем систему теплых полов для деревянного дома

И то и другое утверждения бесспорно правильны, но при правильных расчете и последующем монтаже теплых полов, а так же при соблюдении элементарных мер безопасности и водяные и электрические теплые полы прекрасно «уживаются» с деревянными домами.

В этой статье мы рассмотрим классический вариант двухэтажного деревянного дома с бетонным подвалом.

Поступим так для того, чтобы сразу в одной статье затронуть устройство сухих и мокрых теплых полов, а так же как в деревянном доме сделать водяные и электрические теплые полы.То есть на бетонном полу подвала мы сделаем классический водяной теплый пол, который заливают цементной стяжкой.

В деревянном полу первого этажа произведем монтаж водяного теплого пола без стяжки. А в перекрытии между первым и вторым этажом уложим электрический теплый пол.Тем самым мы затронем все основные и наиболее распространенные виды теплых полов, подходящих для деревянных домов.

А в результате, в дальнейшем, комбинируя или меняя системы теплых полов между собой получится, что сам вопрос какой теплый пол в деревянном доме сделать не столь уже и важен

Важно, что устраивать их можно как душе угодно, как на бетонных полах с устройством цементной стяжки, так и на деревянных полах со стяжкой и без нее

Тонкости и нюансы схем напольного отопления

Мы описали различные варианты сборки и установки теплых водяных полов и хотели бы отметить, что необходимо учитывать некоторые тонкости. Теперь остановимся на них более подробно:

  • укладка труб в отопительный контур;
  • проверка работоспособности готовой системы отопления;
  • заливка стяжки и укладка слоев покрытия.

Первое, на что нужно обратить внимание, – это прокладка отопительных труб. Если для вас теплый пол – единственный способ обогрева в доме, то трубы монтируются максимально близко друг от друга

Расстояние между трубами в этом случае составляет 15–20 см

Если система подогрева пола – это только дополнительное отопление, труба укладывается с шагом до 30 см.Это важно. Максимально допустимое расстояние между витками уложенных труб не должно превышать 30 см, иначе вы вскоре почувствуете ненагретые участки теплого пола.
Труба крепится специальными скобами или зажимами, но без жесткой фиксации

При подаче горячего теплоносителя в трубопровод он расширяется, что приводит к динамическому смещению всего контура. При укладке труб по схеме «улитки» не забывайте о том, что происходит обратное движение. Оптимальная длина трубы для теплых полов составляет 70 м. Если для помещения одной трубы не хватает, то прокладываются две трубы одинаковой длины для двух контуров теплого пола.Например: для обогрева помещения площадью 10 м2 потребуется 67 м отопительной трубы (с промежутками в укладке в 15 см).
Итоговый этап – это тестовый пуск, который выполняется для проверки работоспособности системы отопления и всех компонентов. Первый запуск длится около 2–4 часов. Давление на старте должно в 1,5–2 раза превышать рабочее. Рабочее давление постепенно в течение часа снижается на 0,03 МПа для достижения оптимальных параметров. Температура нагрева должна равномерно повышаться до рабочих значений в течение этого времени.
В конце концов, если вся система нормально функционирует, проведена проверка ее герметичности, трубы заливают цементом (приступают к бетонной стяжке).Примечание. Запрещается укладка теплых полов с водяным теплоносителем в жилых помещениях многоквартирных домов. Основная причина запрета – технологический фактор. Трубы водяного пола не выдерживают повышенного гидравлического сопротивления. На работоспособность системы отопления может воздействовать загрязненная вода в системе отопления. Кроме того, повышаться вероятность нарушения целостности труб в результате гидроудара.

Монтаж водяного теплого пола в деревянном доме под бетонную стяжку

Монтаж теплого водяного пола под стяжку в бетонном подвале самое простое и максимально энергоэффективное решение.

Почему так? Тут все просто.

Перед укладкой выбранной системы на пол расстилается слой теплоизоляции

Будет ли это пенопласт, пенополиуретан, полистирол, любой другой подручный материал или уже фабричные заготовки – неважно

Главное, чтобы верхний слой изоляции был металлизированным. Например, перекрыт фольгой. Делается это для того, чтобы тепло от уложенных труб с теплой водой отражалось от металлизированной мембраны вверх.

По этой причине гораздо удобнее использовать уже готовые фабричные материалы, которые уже сразу состоят из теплоизоляционного и металлизированного слоев, к тому же на них уже нанесена разметка в виде сетки с шагом в 5 или 10 сантиметров, что упрощает расположение трубок при монтаже.

Если Вы делаете теплый пол, например, на втором этаже своего дома, то от устройства теплоизоляции можно вполне отказаться. Первая причина – это экономия денег, а вторая – это косвенное отопление теплым полом второго этажа и потолка первого этажа. То есть тепло так и так останется в Вашем доме, зачем тогда этому препятствовать?

Затем сверху укладывается выбранная система и в ней крепятся трубки. Их шаг зависит от нескольких характеристик.

Он выбирается на основании типа конкретного помещения, его площади и объема, материалов стен, потолка и пола. Но в первом приближении для бетонных полов и трубок диаметром 16 мм. этот шаг составляет в среднем 20-30 см.

Теплоизоляционный слой

Получить основание, защищенное от промерзания и потерь тепла можно, создав качественный теплоизоляционный слой. Да и система теплого пола будет дополнительно защищена от внешнего воздействия низких температур. Функциональная суть, которую имеет конструкция теплого пола по грунту, заключается в том, что теплоизоляционный слой блокирует утечку тепла (около 20%) и направит его строго вверх в обогреваемое помещение.

Качественный теплоизоляционный слой имеет ряд особенностей:

  • низкая теплопроводность;
  • высокая прочность;
  • сохранение основных характеристик при высокой влажности и т.д.

На сегодняшний день можно выбрать множество видов материалов для укладки теплоизоляции

Особое внимание стоит уделить пенополистиролу.

Существует несколько вариантов использования данного материала:

  • чистый пенополистирол нуждается в покрытии полиэтиленом с обеих сторон;
  • пенополистирол с покрытием из алюминиевой фольги – проще всего укладывается и не нуждается в дополнительных креплениях;
  • экструдированный материал не нуждается в дополнительном покрытии.

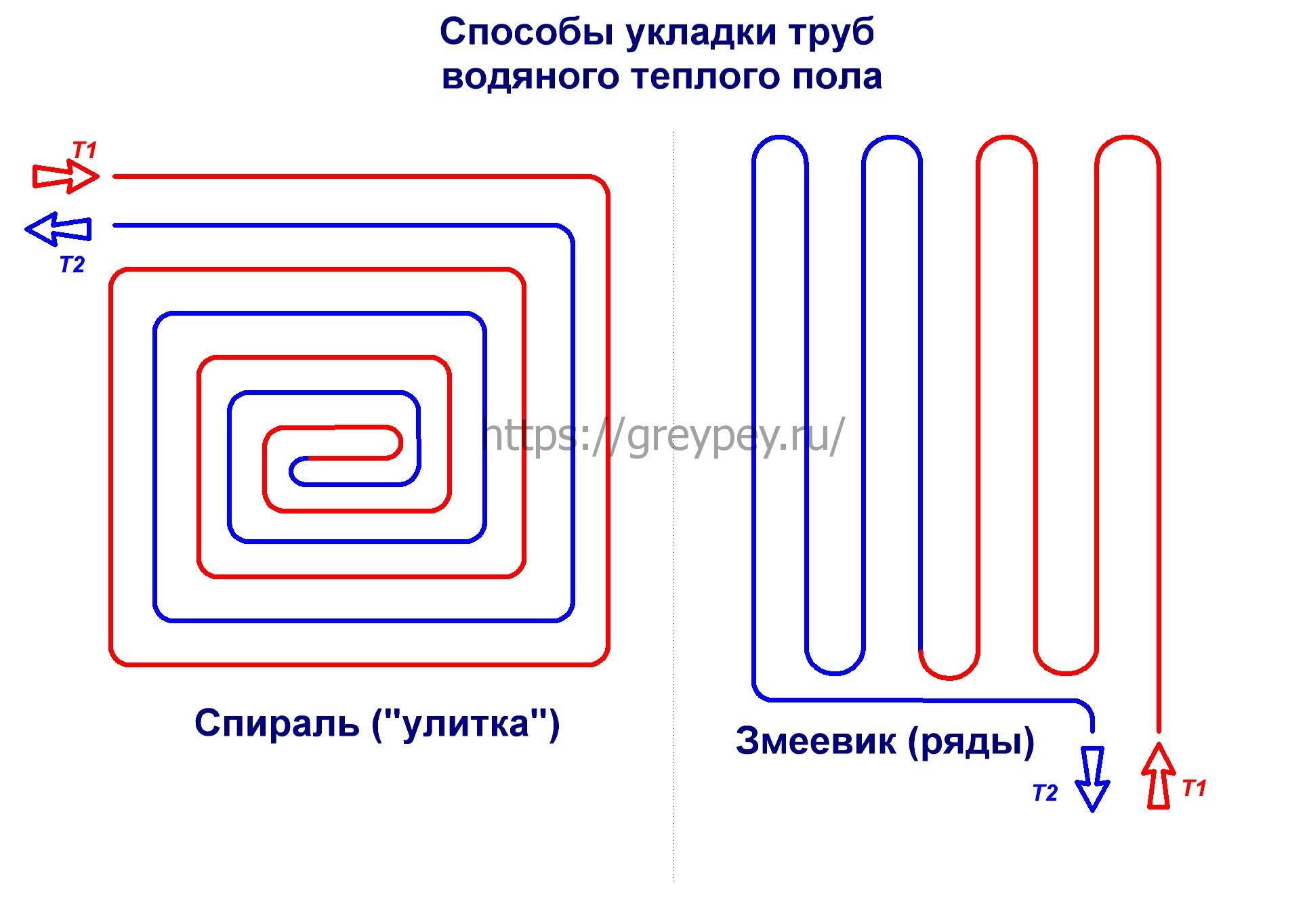

Водяной теплый пол — схема укладки

Обычно трубы укладывают по двум основным схемам: зигзагом или спиралью. Их еще называют «змейка» и «улитка».

Укладка зигзагом. Таким способом укладывать трубы очень легко, но у схемы есть некоторые недостатки.

Вода по трубам поступает от подающего коллектора к возвратному. Около подающего коллектора вода всегда теплее, чем у возвратного. При укладке труб «змейкой» получается так, что более теплые трубы сосредоточены в одной части помещения, а более холодные – в другой. Такой эффект называют «полосатым» полом. При этом разница температуры может получиться очень ощутимой и с «теплой» стороны температура иногда превышает предельно допустимое значение 26°С.

Схемы укладки

Чтобы теплый водяной пол не перегревался, рекомендуют организовывать отопительную систему таким образом, чтобы перепад температуры в контуре был не более 5°С. В холодных регионах такого добиться практически невозможно. Поэтому схема укладки «змейка» больше распространена в Западной Европе. В России же трубы чаще укладывают в виде спирали.

Укладка спиралью. Хотя спроектировать и смонтировать спиральную схему сложнее, температура по полу распределяется равномерно. Получается, что горячие подающие трубы чередуются с холодными обратными. Стяжка или алюминиевая прослойка равномерно распределяют тепло.

При таком способе укладки перепад температур на входе и выходе отопительного контура может доходить до 25°С.

Шаг укладки – это расстояние, на котором трубы будут находиться друг от друга. Чтобы водяной пол работал правильно, и не было сильной разницы температур, необходимо рассчитать эту величину.

Выбирая шаг укладки, следует исходить из рекомендуемого количества теплоэнергии на один кубический метр для Европейской части СНГ – 40Вт м3. Этот показатель рекомендуется для жилых помещений. При такой тепловой нагрузке трубы теплого пола обычно укладывают с шагом тридцать сантиметров.

Если теплый водяной пол – единственный источник отопления в комнате, то укладывать трубы нужно с шагом пятнадцать сантиметров.

Часто укладывают трубы с переменным шагом. Возле стен, выходящих наружу, оставляют меньше пространства между трубами, в центре комнаты кладут их шире.

Какова бы не была площадь комнаты, один отопительный контур по своей длине не должен превышать 100 м. В противном случае, в конце контура пол будет сильно остывать. Если для отопления комнаты нужно более 100 м трубы, следует спроектировать 2 или 3 схемы отопления, каждая из которых будет подключаться к коллекторам отдельно. При этом на каждом участке отопления должна быть только одна труба. Трубы не должны соединяться друг с другом, перекручиваться или перекрещиваться.

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

  • Предполагается, что владелец знает и понимает как правильно сделать теплый водяной пол, поэтому для долгой и надежной работы используются качественное оборудование и материалы. Они должны быть произведены надежной и известной компанией. Лучше сразу вложить деньги в качественный товар, ведь это разовые траты, но они обеспечат надежность и безопасность.
  • До начала «мокрых» работ все площади под укладку труб отопления делятся на участки 20 — 30 м2. Такое деление необходимо для предотвращения растрескивания стяжки.
  • Необходима тщательная подготовка поверхности под укладку. Она должна быть чистой и ровной.
  • Для предотвращения ненужных потерь тепла на подготовленную поверхность укладывается слой теплоизоляции от 3 до 40 сантиметров. Для этой цели используют специально предназначенные материалы для теплого водяного пола с пазами и углублениями для прокладки и крепления труб.

Создание теплого пола с помощью бетонирования

Перед тем, как делать теплый водяной пол, т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Какие материалы используются для теплоизоляции

Существуют несколько видов теплоизоляционных систем:

  • рулонного типа;
  • насыпные;
  • напыляемые;
  • плиточного типа;
  • маты.

Чаще всего используют следующие материалы для теплоизоляции водяного пола:

  • плиты из минеральной ваты;
  • экструдированный полистирол;
  • рулонный вспененный полиэтилен;
  • полистирольные маты с бобышками.

Выбор материала обусловлен некоторыми факторами:

  • если обустройство полов проводится в частном деревянном доме или в квартире на первом этаже, то необходим утеплитель, толщина которого более 10 см;

  • в квартирах на втором и выше этажах будет достаточно одного слоя вспененного полиэтилена с отражающей поверхностью (его толщина не превышает 5 см);
  • степень утепления стен в помещении;
  • средний температурный режим региона;
  • высота потолков в комнате – если она не превышает 2,5 м, то нужно использовать боле тонкий утеплитель.

Технология укладки теплоизоляции:

  • если утеплитель рулонного типа, то он укладывается полотнами встык, а места соединения проклеиваются фольгированным скотчем;
  • устройство матов или плит на бетонном или деревянном основании должно быть как можно плотнее друг к другу. Стыки проклеиваются скотчем, можно дополнительно смазывать боковые стороны клеем – это улучшит прочность соединения;
  • есть специальные полистирольные маты. Они имеют на поверхности выступы – бобышки, в которые удобно укладывать трубы. Если таких выступов нет, то необходимо сверху утеплителя уложить армирующую сетку, к которой будут крепиться нагревательные элементы.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Особенности выбора труб и коллекторного узла

Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы

Именно им следует уделить максимальное внимание

При монтаже теплого пола можно использовать следующие виды трубопроводов:

Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

  • Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
  • Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
  • Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

  • распределение воды по контурам;
  • контроль расхода воды;
  • автоматизирование работы теплого пола;
  • удаление из труб воздуха;
  • регулировка температуры воды.

Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

  • коллектор;
  • автоматический воздухоотводчик;
  • фитинги (для соединения элементов системы);
  • кронштейны для фиксации системы;
  • дренажные сливные клапаны.

При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
