Естественное или принудительное движение воды?
Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.
Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.
Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.
При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.
При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.
Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение
Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды
Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.
Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.
Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома
Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Возможные схемы подключения
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Устройство радиатора отопленияДвухтрубная система отопления
Вариант №1. Схема Тихельмана
Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.
Схема ТихельманаРешение Альберта Тихельмана
Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.
Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».
Процесс тока воды
Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.
Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.
Радиатор посередине работать не будет
Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.
Тупиковая и попутная схемы отопления дома
Вариант №2. Подключение посредством двух двойных коллекторов
Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.
Подключение через два двойных коллектора
Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.
Два контура
В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.
Какую схему выбрать?
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
Схема петли Тихельмана
Гидравлический расчёт однотрубной системы
Гидравлический расчёт проводят с целью определить диаметр соединительных труб на каждом участке контура и производительность циркуляционного насоса.
Последовательность расчётов:
- Определение теплопотерь через строительные конструкции.
- Расчёт потребной теплоотдачи радиаторов для каждой комнаты.
- Выбор котла необходимой мощности.
- Расчёт диаметра труб подводки с учётом скорости циркуляции теплоносителя в самое холодное время года.
- Выбор циркуляционного насоса, если нужен выносной вариант.
Определение теплопотерь и расчёт радиаторов
Тепло, генерируемое котлом, расходуется через пол, стены и потолок здания. Учитывают материал стен, количество и площадь окон и дверей, качество утепления.
На нашем сайте можно воспользоваться калькулятором:
Для небольших домов пользуются приближённым вариантом. Считается, что в северных регионах для отопления 10 м2 площади, требуется 1,5-2 кВт мощности котла и производительности по теплоотдаче радиаторов. В средней полосе показатель равен 1-1,5 кВт, в южных регионах – 0,6-1 кВт. Данные верны для домов с капитальными стенами и средней или качественной теплоизоляцией.
Зная размеры дома, получают необходимые данные для последующих расчётов
Важно определить необходимое количество радиаторов для каждой комнаты. Алюминиевые и биметаллические радиаторы в большинстве случаев излучают от 120 до 210 Вт на одну секцию
Разделив мощность необходимую для комнаты на производительность секции, получают габариты батареи.
Выбор котла
Отопительный котёл проработает намного дольше, если не будет греть теплоноситель в максимальном режиме. В связи с этим выбирают оборудование на 10-20 % мощнее, чем получившиеся при расчётах теплопотери. Например, при потерях 10 кВт приобретают котёл, рассчитанный на 12-14 кВт.
Определение сечения труб
Оптимальная скорость движения теплоносителя по трубам от 0,3 до 0,7 м/с. Если параметр ниже, то при низкой температуре возможен недостаточный прогрев радиаторов. При большей скорости часто происходит завоздушивание радиаторов, слышен шум. Исходя из скорости потока и выбирают трубы с необходимым внутренним сечением.
Необходимый расход теплоносителя определяют по формуле: G=860*q/ΔТ, в которой:
- G — расход кг/ч;
- q — тепловая мощность в контуре участке (кВт);
- ΔТ — разность температуры теплоносителя на входе и выходе радиатора, чаще принимают 20 оС.
Далее в специальных таблицах сопоставляют скорость потока и выделяемую тепловую производительность. В нашем примере для 2 кВт радиаторов достаточно трубы с внутренним сечением от 8 до 12 мм. Выделено в таблице красной рамкой.
Таблица для определения диаметра труб самотечной системы отопления
Данные по каждому контуру наносят на общую схему. Суммируя полученные данные, определяют какой диаметр труб выбрать для подводки к группе контуров или для каждого стояка.
Выбор насоса
Современные газовые и электрические котлы оборудованы встроенным насосом. Его производительность выбрана изготовителем исходя из мощности котла.
Необходимую производительность вынесенного насоса определяют, суммируя потоки теплоносителя в каждом контуре. Предусматривают запас 15-20% по производительности, чтобы насос работал в щадящем режиме.
Комбинация двухтрубного и однотрубного вариантов
В частных двухэтажных (или большей этажности) домах могут применяться как двухтрубные, так и однотрубные вертикальные стояки, вместе с горизонтальной однотрубной разводкой по комнатам при множестве способов подключения отопительных приборов.
Схема однотрубной системы отопления 2-х этажного дома.
Температурный перепад в комнатных радиаторах в этом случае расчитывается по формуле ∆T_р=∆T⁄P, где P – число отопительных приборов, соединенных последовательно (в данном случае P=3). По горизонтальной однотрубной магистрали должно протекать жидкости в P раз больше, чем по горизонтальным трубам при двухтрубной разводке. Это потребует увеличения мощности насоса для ее принудительной циркуляции и больших затрат электроэнергии, но гидроустойчивость схемы будет высокой.
Как монтируется диагональная схема для подключения радиаторов отопления
Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.
Выбор места для монтажа
Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы
Не менее важно соблюсти расстояния до различных поверхностей
- от стены – 2-5 см
- от пола – 8-12 см
- от подоконника – 5-10 см
Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.
Подбор дополнительных комплектующих
Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести
- кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
- два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
- запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
- заглушки, устанавливаемые на неиспользуемые отверстия
- кронштейны и прочий крепёж для навешивания корпуса устройства
Зачастую эти элементы входят в комплектацию поставки.
Диагональное подключение и монтаж радиаторов отопления в доме или квартире
Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи
Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности
Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.
Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.
Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.
Вертикальная и горизонтальная разводки
По построению сетей выделяют два варианта разводки и доставки теплоносителя: вертикальную и горизонтальную.

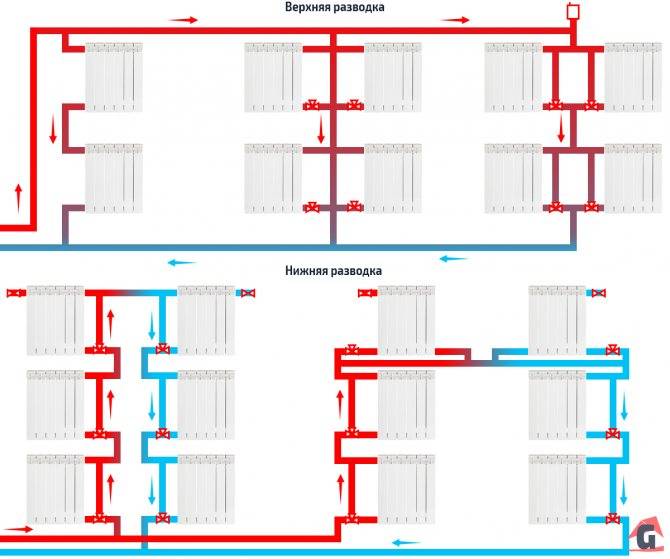

Схема вертикальной однотрубной системы отопления с верхней и нижней разводкой.
Вертикальный тип монтируют в домах от двух этажей и выше. При этом используют верхнюю или нижнюю подводку теплоносителя к радиаторам.
При верхней разводке под потолком последнего или на техническом этаже располагают горизонтальную трубу с отводами в каждый стояк. Стекающий теплоноситель прогревает радиаторы и собирается в трубе обратки.
| Преимущества | Недостатки |
| Небольшой расход труб | Низкая температура теплоносителя в радиаторах первого этажа |
| Простота монтажа | Обязательная установка байпасов на каждый радиатор, чтобы не останавливать отопление при замене или снятии батареи |
| Применимость для самотёчной системы | В квартирах невозможно установить индивидуальные приборы учёта потреблённого тепла |
| Возможность скрыть трубы в полу при нижней подводке | Видимые трубы при верхней подводке |
| Установив коллекторы, можно организовать систему «тёплый пол» |
Вертикальная разводка позволяет организовать самотёчную открытую систему отопления, независимую от электроснабжения.
Нижняя разводка используется в современных многоквартирных и индивидуальных жилых домах с принудительной циркуляцией теплоносителя. Это позволяет скрыть трубы в цоколе или подвале, снижает затраты на монтаж, не портит внешний вид жилых помещений.
Сокрытие трубопровода отопления в подвальном помещении дома.
Главный недостаток способа, как и у всех однотрубных систем — прохладный теплоноситель в последних радиаторах контура.
Горизонтальная разводка стандартна и проста, ее используют преимущественно в одноэтажных постройках или на каждом этаже. В последнем случае устанавливают коллекторы.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Смотрите это видео на YouTube
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Правильная установка батареи
Монтаж отопительного радиатора выполняется в несколько этапов.
Паковка втулки американки
- Проверить на свинчиваемость втулку американки с футоркой.
- Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
- Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
- Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
- Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
- Обжать лен пальцами, смазать Унипаком.
Монтаж
- Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
- Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
- После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.
Как установить прибор на кронштейны?
- Навестить радиатор на установленные кронштейны.
- Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.
Обвязка
- Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
- Затянуть накидную гайку рукой до упора.
- Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.
Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
