Особенности и виды узлов учета тепловой энергии

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

  1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
  2. Накопление и хранение этой информации на локальном носителе.
  3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

  1. Термопреобразователя сопротивлений.
  2. Тепловычислителя.
  3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Принципиальная схема теплового узла

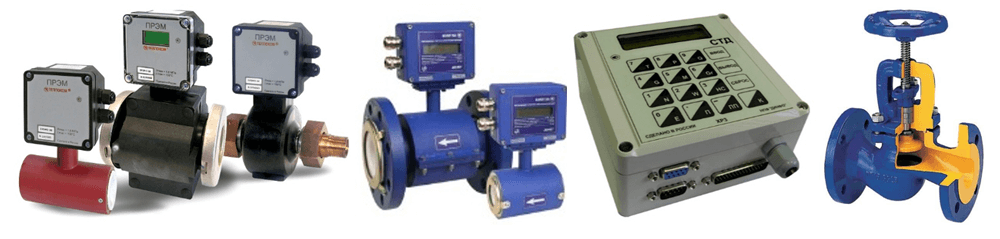

Узел учета тепловой энергии состоит из следующих элементов:

  1. Запорной арматуры.
  2. Теплового счетчика.
  3. Термопреобразователя.
  4. Грязевика.
  5. Расходомера.
  6. Теплового датчика обратного трубопровода.
  7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

  • необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
  • запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
  • регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
  • учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

1 Общая информация

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Использование модулей на перемычке

При работе с приборами на смежных сетях и перемычке потребитель регулярно подает поставщику отчет об использовании энергии. Способ передачи (электронный, на бумаге или посредством автоматического считывания) указывается в договоре. Пользователь требует, а поставщик обязан дать расчет объема потребленного тепла или носителя за отчетное время (через 15 рабочих дней после предоставления отчета).

Если владельцем узла выступает снабженец теплом, то пользователь может требовать распечатки показаний, снятых с прибора и характеризующих использование продукта за последний период. В случае сомнений любая сторона инициирует ревизию с привлечением комиссии, о чем составляется акт проверки. Если показания признаны правильными, то материальные траты несет сомневающаяся сторона. В случае неправильной работы счетчика ответственность перекладывается на владельца прибора.


Потребитель должен регулярно подавать поставщику отчет об использовании энергии

В последнем случае для установления размера оплаты применяется расчетный способ. Для этого используют данные, считаные в архиве модуля, а если такие отсутствуют, то берут последние показания. Собственник учетных приборов обязан обеспечить в эксплуатационный период:

  • доступ к измерительным модулям второй стороне соглашения;
  • сохранность установленных средств регистрации;
  • целостность пломб на приборах и всех датчиках, входящих в комплект.

5 Основные неполадки

Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.

При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.

Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.

Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.

Схемы узлов учета

Популярностью пользуется несколько вариантов создания системы пунктов тепла. Схемы подключения горячей воды:

  1. Последовательное двухступенчатое. Классическое решение, при котором происходит разделение на два участка. Первый представляет собой входной трубопровод системы отопления, а второй — обратный. Удобство схемы в отсутствии необходимости наличия сетевой воды. Есть ряд существенных минусов, среди которых выделяют потребность в реализации системы автоматизированного регулирования, правильно распределять тепло.
  2. Параллельное одноступенчатое. Стандартный вариант, отличающийся простотой. Основная проблема — значительный расход сетевой воды, которая служит для создания водоснабжения. Принцип подключения: к системе отопления параллельно подключаются трубы подачи горячей воды.
  3. Смешанное двухступенчатое. Универсальное решение, которое позволяет быстро проводить нужные настройки. В отличие от предыдущего варианта, происходит последовательное подключение, а принцип реализации практически идентичен первой разновидности.

Многое зависит от особенностей многоквартирного дома и функционирующей системы отопления.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Виды теплосчетчиков в зависимости от способа измерения

В настоящее время обширно применяются следующие виды тепловых счетчиков:

Механического принципа действия или тахометрические. Наиболее распространенная модификация приборов учета тепла. Бывают крыльчатые или роторные (турбинные). Достаточно просты в применении и не требуют электрических затрат. Работают благодаря крыльчатке или ротору и возвратно-поступательному движению жидкости;

Важно! Механические теплосчетчики требовательны к теплоносителю, вода должна быть чистой. Прибор оборудуют дополнительным фильтрующим элементом, так как его загрязнение непосредственно влияет на точность показаний

  • Электромагнитные. Принцип работы базируется на взаимодействии с электрическими волнами теплоносителя. Из всех представленных категорий данные приборы учета являются самыми точными. Недостатком прибора является его применение в горизонтальных тепловых системах;
  • Ультразвуковые. Измерение тепловой энергии происходит путем измерения длины сигнала ультразвука, проходящего через теплоноситель. Счетчики устанавливаются парно, напротив друг друга. Между собой также различаются недвижимый по: частотному, временному, корреляционному и допплеровскому принципу действия. Применяются в открытых и закрытых тепловых системах;
  • Вихревого типа. Создают в жидкости вихревой поток, благодаря своему расположению на пути движения теплоносителя с последующей фиксацией формирования и исчезновения вихрей магнитного поля. Применяется в вертикальных и горизонтальных системах отопления.

Важно! Вихревые теплосчетчики требуют наличия прямых трубопроводов, так как качество измерений напрямую зависит от состава движимой горячей жидкости, ее скорости и присутствия в ней воздушных масс

Как устроен элеватор

В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» – речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.

Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию.


На изображение показаны все элементы элеватора.

Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.

Цены на обслуживание узлов учета тепловой энергии.

Выезд представителя фирмы для проведения работ (консультаций, ремонта и т.д.) на объектах Заказчика.от 2 500 * рублей
Мелкий ремонт на объектах Заказчика без замены комплектующих.от 890 рублей
Ремонт на объектах Заказчика с заменой комплектующих. Без учета цены комплектующих.от 1 230 рублей
Ремонт на объектах Заказчика с заменой комплектующих с использованием сварных работ. Без учета цены комплектующих. (За 1 единицу оборудования)от 3 900 рублей
Демонтаж (монтаж) термопреобразователей КТП-500 и т.п., тепловычислителя КС-96, КС-202, ВКТ, Multidata и т.п (ВИСТ,ТЭМ-104 (106), SA-94, «МАГИКА», СПТ и т.п. с коэффициентом Ксл.), для/после ремонта и/или поверкиот 890* 2)Ксл. рублей
Демонтаж (монтаж) термометров сопротивления КТПТР, ТПТ, КТСП-Н, ТСП-Н и т.п четырехпроводной схемы подключения для/после ремонта и/или поверкиот 490 рублей
Демонтаж (монтаж) водосчетчика, технологических катушек Ду 15-20 мм и т.п. для (после) ремонта и/или поверки.от 340 рублей
Демонтаж (монтаж) технологических катушек Ду 25-100 мм. (Ду от 125 до 200 мм с коэффициентом Ксл.)от 820* 2)Ксл. рублей
Демонтаж (монтаж) ВПР, ВЭПС, РСМ, ПРП, ППС, ПП и т.п. Ду до 100 мм для/после ремонта и/или поверки. (Ду от 125 до 200 мм с коэффициентом Ксл.)от 1 690* 2)Ксл. рублей

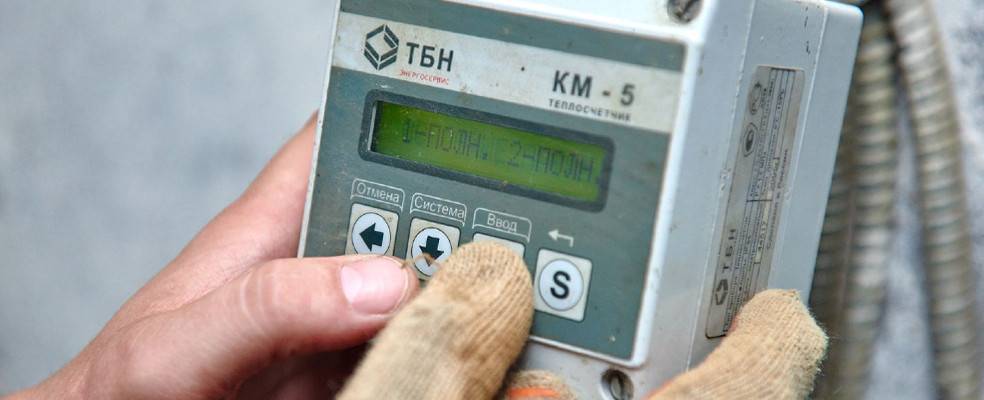

Демонтаж (монтаж) теплосчетчика Т-21 Компакт, КМ-5 и т.п. Ду до 100 мм для/после ремонта и/или поверки. (Ду от 125 до 200 мм с коэффициентом Ксл.)от 1 890* 2)Ксл. рублей
Демонтаж (монтаж) теплосчетчика Т-21 Комбик (в составе с КТП-500) для/после ремонта и/или поверки.от 1 640 рублей
Транспортирование к месту/от места ремонта/поверки ПРИБОРОВ УУТЭ (вес до 50 кг).от 1 150* 1)Ктр. рублей
Транспортирование к месту/от места ремонта/поверки ПРИБОРОВ УУТЭ (вес от 50 до 200 кг)от 1 990* 1)Ктр. рублей
Анализ и корректировка данных электронного учета показаний водосчетчика с учетом данных механической частиот 150 рублей
Считывание информации с ПРИБОРОВ УУТЭ на месте эксплуатации с последующей распечаткой данных.от 1 950 рублей
Анализ работы теплосчетчика УУТЭот 4 500 рублей
Консультации на месте эксплуатации по вопросам организации эксплуатации систем учета на объектах Заказчика.от 3 000 рублей
Установка,отладка, изменение пользовательского программного обеспечения (при технической возможности), включая формирование отчета за потребленную теплоэнергию, в форму отвечающую требованиям Заказчика и теплоснабжающей организации.от 5 500 рублей
Комплекс мероприятий по консервации системы отопления на летний периодот 5 700 рублей
Помощь в решении спорных вопросов при расчетах за тепловую энергию в качестве детального анализа работы узла учета тепловой энергии с выдачей технического заключения.от 15 000 рублей
Комплексное техническое обслуживание узлов учета тепловой энергиисмета в базе ТСН-2000
Контроль соответствия монтажа ТУ и подключения сигнальных линий к ПРИБОРАМ УУТЭ. Технический контроль пуско-наладочных работ на месте установки приборов и оборудования узла учета.от 17 500 рублей

+Развернуть-Свернуть Заказать расчет стоимости

К сумме добавляется:

1) Выезд по Москве и Московской области в пределах 10-километровой зоны от МКАД Ктр = 1 от 10 до 100 км — Ктр = 1,3 от 100 км — Ктр= 1,6

2) Коэффициент сложности работ Ксл. = 1,25

Монтаж узлов учета и гвс тепловой энергии, а также их последующее обслуживание Вы можете заказать у сотрудников компании «ТЭСКО» в Москве.

Виды теплосчетчиков

Схема теплового узла отопления с теплосчетчиком дает возможность избежать необязательного расхода энергии. Достаточно своевременно и грамотно реагировать на показания приборов. УУТЭ получает данные от датчиков и преобразователей, устанавливаемых на трубах. Они подают сигналы о состоянии воды на вычислителе. Последний производит расчеты согласно определенным алгоритмам, после чего коммерческий узел учета тепловой энергии выдает информацию пользователю оборудования. Счетчик сохраняет результаты измерений в архиве, в котором также фиксируются данные об ошибках, что позволяет проводить разносторонний анализ работы системы.

Таким образом, узел учета тепла в многоквартирном доме дает возможность осуществлять максимально точные взаиморасчеты между поставляющей и потребляющей стороной, являясь при этом эффективным средством контроля. Порядок установки УУТЭ для водяного теплоснабжения предусматривает обязательное наличие преобразователей расхода. С их помощью замеряют количество воды, прошедшей по трубе за определенное время. Расход бывает массовым (измеряется в кг/ч, кг/мин и т. д.) и объемным (м³/мин, м³/c и т. д.). Монтаж узла учета тепла производится в соответствии с тем, какого типа расходомер используется. В зависимости от способа измерения преобразователи бывают:

  • тахометрическими;
  • ультразвуковыми;
  • электромагнитными;
  • переменными;
  • вихревыми;
  • комбинированными.

Достаточно часто в состав узла учета тепловой энергии входят тахометрические расходомеры, как очень простые и надежные. Они бывают турбинными, крыльчатыми, винтовыми. Подобный расходомер на КУУТЭ – это возможность определять объем тепла путем преобразования энергии движения водного потока во вращение измерительного элемента. Крыльчатка, турбина или винт помещается на пути теплоносителя, а специальный счетчик замеряет количество их оборотов и переводит в нужный показатель.

Схема узла учета тепловой энергии с расходомерами других типов отличается отсутствием подвижных частей. Замеры здесь осуществляют с помощью электроники. Вихревые модели определяют скорость движения по характеристикам вихрей, возникающих из-за того, что воде приходится преодолевать специальное препятствие. Если узел учета и регулирования тепловой энергии оснащен ультразвуковым расходомером, на трубу крепят излучатель УЗ сигнала с приемником. Устройства монтируются друг напротив друга (точное положение определяется инструкцией). Приемник получает сигнал, прошедший от излучателя через жидкостный поток. По скорости движения ультразвука определяют и параметры теплоносителя. Принципиальная схема теплового пункта с узлом учета, оснащенным электромагнитным расходомером, предусматривает снятие показаний за счет способности воды генерировать ток в процессе перемещения в магнитном поле.

Допуск к эксплуатации

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

  • Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
  • Работа прибора учета за пределами норм точности.
  • Присутствие механических повреждений на приборе и его элементах.
  • Нарушение пломб на устройстве.
  • Несанкционированное вмешательство в работу теплового узла.

Виды схем установки тепловых узлов

Становится понятно, что тепловой узел в многоквартирном доме находится в подвале, где и начинается подача тепла в каждую квартиру. Схема теплового узла указана на этом фото.

Как видно из картинки, это элеваторная схема. Ее можно назвать самой простой и не дорогостоящей. Но, недостатком этой системы является то, что выполнять регулировку температуры в трубах невозможно. В связи с этим возникают некоторые неудобства у конечных потребителей. Тепловая энергия перерасходуется при оттепели за отопительный сезон. Основная делать такой схемы — это элеватор. А перед ним может быть установлен редуктор понижения давления. А сам элеватор служит для того, чтобы подмешивать остывший теплоноситель к горячему. На его выходе создается разряжение, что и служит основой работы. За счет этого разряжения, в элеваторе теплоноситель находится под меньшим давлением, поэтому и происходит смешивание.

Но, есть еще одна схема установки системы. Она работает на основе теплообменника. Вы можете увидеть ее на этом фото.

Благодаря тому, что тепловой пункт подключается через этот самый теплообменник, теплоноситель внутри дома и теплоноситель из теплотрассы разделяется. А за счет этого разделения, предоставляется возможность его выполнять его подготовку. Для этой цели используются присадки и фильтрация. Именно эта схема открывает большие двери для регулирования температуры и давления теплоносителя в трубах

Почему это важно? Дело в том, что схема на основе теплообменника позволяет снижать растраты на отопление

Если говорить о подмешивании теплоносителя, то для такой системы оно выполняется за счет термостатических клапанов. Особенностью использования является и то, что жильцы могут позволить себе использование алюминиевых радиаторов. Только вот есть небольшой нюанс — при некачественном теплоносителе внутри системы, срок службы радиаторов снижается. Естественно, что вы не сможете осуществлять контроль качества теплоносителя внутри. Вот почему лучше не рисковать и довольствоваться биметаллическими или чугунными радиаторами.

Обратите внимание! При подключении ГВС через теплообменник, появляется возможность контроля давления внутри и температуры воды. Хочется отметить, что некоторые управляющие, что любят наживаться на добросовестных плательщиках, могут заниматься обманом жильцов дома

Как? Занижая температуру воды всего лишь на несколько градусов

На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц

Как? Занижая температуру воды всего лишь на несколько градусов

На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

Обслуживание, ремонт и установка УУТЭ в квитанции — что это такое?

УУЭТ — расшифровывается, как Узел Учета Теплоэнергии и является технической системой, состоящей из измерительных приборов, устройств учета тепловой энергии, объема его потребления, устройств контроля и регистрации параметров теплоносителя. Этот термин определен в Постановлении Правительства от 18.11.2013 г. № 1034 «О коммерческом учете тепловой энергии, теплоносителя».

Не всем жильцам понятно, зачем его ставить в многоквартирном доме, но коммунальщики уверяют, что в итоге выгода станет очевидной. И причин тому несколько:

  1. УУТЭ позволяет на конкретном доме учитывать расход потребляемого ресурса. При теплопотерях на магистрали по вине поставщика убытки не будут считаться с потребителя, а будут браться в расчет только фактические расходы.
  2. Появляется возможность контролировать качество поставляемого ресурса и его соответствие нормативам, выявлять утечки и потери.
  3. Прибор дает возможность фиксировать в период отключения горячего водоснабжения расходы только на холодную воду.

Сама установка УУТЭ складывается из следующих данных:

  • стоимости всей системы приборов и устройств;
  • монтажа оборудования.

Стоимость монтажа напрямую зависит от состояния трубопровода в доме. Врезка может потребовать их модернизации или удаления части имеющихся коммуникаций, чтобы произвести правильную установку. Это может значительно увеличить финансовую нагрузку на собственников квартир в доме и сумма в квитанции может отличаться в каждом из строений жилого фонда.

Описание схем тепловых узлов учета

Следующие варианты обустройства получили наиболее широкое распространение:

  • Подключение по параллели, с одной ступенью. Это одно из самых простых решений. Предполагается, что горячая вода идёт параллельно по одной сети вместе с отоплением. Из наружной сети подаётся носитель. После чего жидкость становится охлаждённой, и начинает движение с соблюдением обратного порядка. Главный недостаток кроется в том, что слишком велик расход сетевой жидкости. Учёт тепловой энергии модемами предполагает использование других правил.
  • Подключение по двум ступеням, последовательного типа. Первая ступень в данной схеме будет отвечать за работу обратного трубопровода для системы. А вторая – за питание, которое подаётся. Специальная подача сетевой воды в такой ситуации отсутствует. Благодаря чему ресурс расходуется не так активно. Недостаток – необходимость монтировать дополнительное автоматическое оборудование, помогающее осуществлять контроль.
  • Подключение с двумя ступенями, но смешанное. Одна из самых универсальных и гибких систем. Применение данной схемы рекомендовано в случае с нормальным и повышенным графиком по подаче воды одновременно. Подключение теплообменника в данном случае не параллельное, а последовательное. Состав узла учёта тепловой энергии значения не имеет.

Перед установкой важно провести обследование объекта

И обратить внимание на создание проектной документации. Специалисты занимаются отдельными расчётами и осуществляют подбор самого измерительного оборудования, которое подходит больше всего

Только после дополнительных согласований можно переходить к непосредственной установке.
