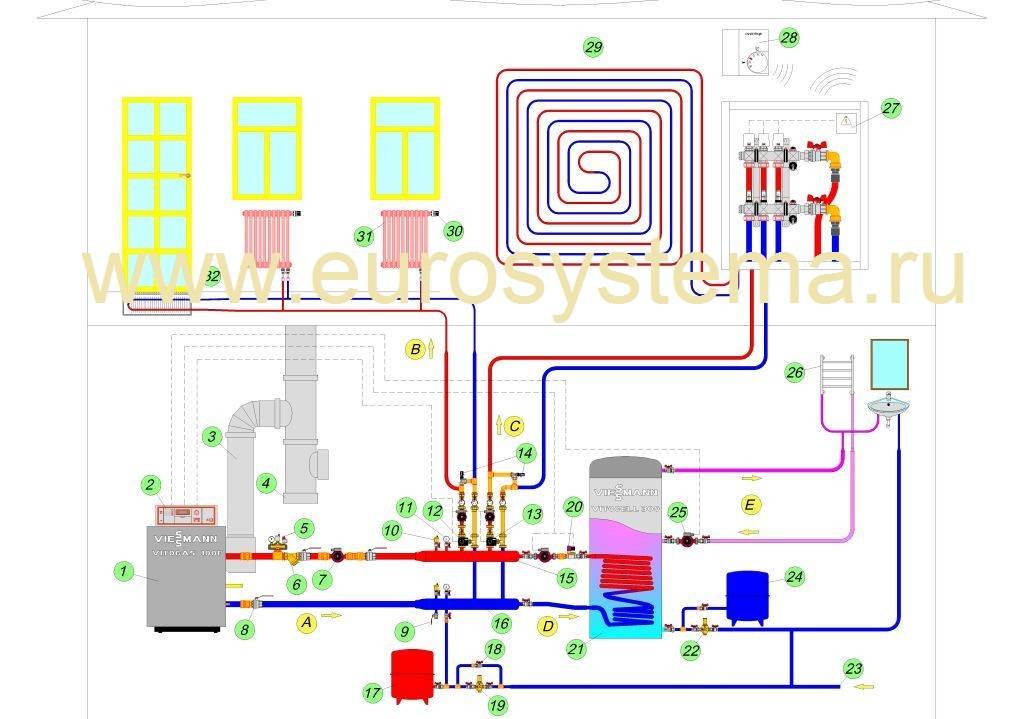

Типовой проект комбинированного отопления дома

Комбинированная система отопления: радиаторы и теплый пол

Скажу сразу, что этот вариант сейчас применяют везде, где это только возможно.

Ее популярность объясняется повышением комфортности проживания в частном доме.

Вы можете забыть о теплых носках и тапочках и просто ходить по комфортному теплому полу.

Суть такой СО состоит в том, что тепловые потери помещения делятся между радиаторами (или другими приборами отопления) теплым полом.

Здесь в тандеме работают высокотемпературное и низкотемпературное отопление.

Если кто не в курсе, то напомню, что температура теплоносителя в радиаторах может доходить до 90 градусов, то теплых полах она не должна превышать 50.

Это позволяет добиться комфортной температуры поверхности пола.

К сожалению в нашей стране много людей, которые предпочитают сначала сделать, а только потом подумать… Ну, или вообще никогда не подумать.

Так вот, эти люди подключают водяные теплые полы (ВТП) без группы автономной циркуляции (ее называют еще смесительным узлом).

В результате по трубам начинает циркулировать нагретая до 70-80 градусов вода, а покрытие пола начинает обжигать ноги.

Конечно, вы рано или поздно привыкните ходить ро дому в пляжных тапочках, но лучше все изначально сделать по правилам.

Кроме ВТП могут быть использованы электрические теплые полы.

В некоторых случаях будет гораздо дешевле уложить в стяжку кабель или нагревательный мат, чем тянуть трубы и делать коллекторные шкафы.

Увеличатся только счета за электричество, но с этим иногда можно мириться.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Согласованность данных


Project Studio CS Отопление. Менеджер проекта

Для согласования данных в Project Studio CS Отопление используется специализированный Менеджер проекта. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project Studio CS Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Также имеется возможность получать поэтажные спецификации оборудования

Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж

Предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

Для подачи теплоносителя в контур отопления и нагрева ГВС применен насосный узел обвязки котла DSM-BPU.

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

Коллекторная схема, универсальность применения

Коллектор представляет собой емкость с отводами, через которые теплоноситель поступает к каждому радиатору по индивидуальному трубопроводу. На отводах устанавливается регулирующая арматура, а после нее – манометры.

Такая схема отопления двухэтажного дома обеспечивает следующие преимущества:

  1. Не сходя с места, домовладелец может регулировать теплоотдачу на любом радиаторе.
  2. Любой участок сети можно изолировать для обслуживания и ремонта.
  3. При использовании специальной разновидности коллектора – гидрострелки – в отдельные радиаторы или контуры можно подавать теплоноситель с разной температурой (используется, в основном, для «теплого пола»).
  4. Как и в однотрубной системе, трубы можно прокладывать как угодно, в том числе и в конструкции пола.

Коллекторная система отопления 2-этажного дома

Недостатки у данной схемы также весьма существенны:

  1. Потребуется гораздо больше труб, чем для обычной двухтрубной системы. Соответственно, дороже обойдется и монтаж.
  2. При открытой прокладке большое количество труб заметно портит интерьер.

Опять же по причине большой протяженности трубопроводов значительно возрастает гидравлическое сопротивление системы, поэтому работать в режиме естественной циркуляции она не может – обязательно нужен циркуляционный насос. Отдельный насос понадобится и для каждого контура, подключенного к гидрострелке. При отключении электричества, разумеется, система окажется абсолютно неработоспособной.

Оформление


Project Studio CS Отопление. Оформление плана

Программа Project Studio CS Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013.


Project Studio CS Отопление. Оформление аксонометрии

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

Что такое системы отопления

Даже обычная кирпичная печь в деревянном доме является элементарной системой отопления, так как возводится с целью обогрева и приготовления пищи, имеет нагревательный блок и дымоход. Современные системы отопления в частных и многоквартирных домах, иных видах зданий, намного сложнее и технологичнее, так как могут включать:

  • трубопроводы для подачи и отвода горячей воды, для естественной и насосной подачи теплоносителя;
  • терморегуляторы для поддержания определенной температуры;
  • отопительные приборы (конвекторы, обогреватели, бойлеры, котлы и т.д.);
  • иные устройства, приборы и оборудование.

Для повышения эффективности системы отопления может применяться электронное оборудование, контролирующее температуру в зданиях и помещениях. В объектах могут предусматриваться альтернативные источники получения энергии для подогрева (солнечные панели, инфракрасное оборудование и т.д.). выбрать оптимальное месторасположение всех элементов системы отопления должен проектировщик, с учетом вида теплоносителя, характеристик здания и помещений, требований строительных норм и правил.

В систему отопления могут входить автономные и централизованные сети, бойлерное оборудование здания

Нормативные документы

Система отопления является частью инженерных сетей и оборудования, проектируемого при строительстве, реконструкции и капитальном ремонте объекта. Подраздел «Отопление, вентиляция и кондиционирование, тепловые сети» прямо указан как обязательная часть раздела проекта в Постановлении Правительства РФ № 87. Для проектирования также применяются следующие нормативные акты и своды правила:

  • ГОСТ 21.602-2106, описывающие системы проектной документации и порядок ее подготовки для отопления ();
  • ГОСТ 22270-2018 на системы отопления, вентиляции и кондиционирования ();
  • СП 118.13330.2012 на общественные здания ();
  • СП 54.13330.2016 на многоквартирные дома ();
  • СП 56.13330.2011 на производственные здания ();
  • СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (актуализированный СНиП 41-01-2003) ().

Также проектировщик будет учитывать сведения из иных разделов проекта, нормативную базу для их разработки. В частности, для отражения в проекте мест прокладки труб и иного отопительного оборудования нужно знать архитектурные, конструкторские и иные решения на весь объект и его помещения.

Простым языком

Тепло и комфорт в жилых и нежилых зданиях являются основой жизнедеятельности человека, высокой эффективности труда и производства. Неправильное проектирование отопления может привести:

Выбор котла

Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.

Газ

В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.

Твердое топливо

Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.

Жидкое топливо

Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.

Электричество

Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.

По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

  • бак заполняется холодной водой;
  • из котла в теплообменник поступает горячий носитель;
  • нагретая поверхность змеевика отдает тепло водной массе;
  • из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

  • расположение в максимальной близости от теплогенератора (котла);
  • организация ровной нескользкой поверхности;
  • оснащение гидроаккумулятором для предупреждения теплового расширения;
  • монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
  • обустройство обратными клапанами для предотвращения противотока;
  • врезка фильтров для повышения качества жидкости;
  • правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Проектирование централизованного отопления

Схема отопления многоквартирного дома

Намного сложнее выполнить проектирование системы отопления многоквартирного дома. Трудности связаны с адаптацией системы к центральной магистрали, а также равномерном распределении теплоносителя по всем потребителям.

До недавнего времени организация теплоснабжения многоэтажных зданий осуществлялась только одним способом – подключением к центральной тепловой магистрали. Это влекло за собой невозможность изменения температурного режима работы системы жильцами квартир, а также прямую зависимость от качества услуг управляющей компании.

Проектированием систем отопления многоквартирного дома занимаются специальные инженерные бюро. При этом учитываются следующие факторы:

  • Этажность дома, его площадь. Отдельно рассчитываются параметры для жилых и нежилых помещений;
  • Степень теплоизоляции стен и оконных конструкций. При этом расчетная температура наружного воздуха для проектирования отопления должна компенсироваться нагретым внутри воздухом с учетом тепловых потерь здания;
  • Тепловой режим работы. Для уменьшения потерь при прохождении горячей воды по наружным магистралям ее температура может составить от +90°С до +110°С. Для уменьшения этого показателя в каждом доме обустраивается элеваторный узел, который также учитывается при составлении технического задания на проектирование теплоснабжения.

Учитывая все эти особенности большинство жильцов многоквартирных домов при первой возможности отказываются от услуг центрального отопления. В качестве альтернативы ему проектируются автономные системы отопления многоквартирного дома, которые практически полностью аналогичны вышеописанным.

Со временем эксплуатационные показатели дома могут ухудшиться. Соответственно необходимо либо улучшить теплоизоляцию наружных стен, либо повысить уровень нагрева воздуха в квартирах.

Электрические котлы для отопления частных домов: цены и технические характеристики

ИзображениеМодель техникиМощность в кВтТемпература отопления в °CЦена, руб.Примечания
ЭВО-4.8-0.1/ Гродно- торгмаш440-8510300 — 14100Проточный, с внешним бойлером.
EKCO R1-18/ Kospel1830-8529000 — 34000Одноконтурный, рассчитан на площадь помещений до 220 м. кв., встроенная система диагностики.
LEB 6.0/ Ferroli60-8035000 — 38800Повышенный КПД (99,6%), встроенный микропроцессор, зимний и летний режимы работы. Накопительный нагрев в баке 10 л.
Скат 9 КR 13/ Protherm930-8538200 — 42100Встроенный бак, защита от перегрева и заклинивания привода насоса, микропроцессорный контроль и управление.
EKCO L1-24z/ Kospel2440-8541600 — 45200Питание 380V, площадь помещений до 300 м.кв. Стабилизатор, компенсирующий скачки напряжения.
EL 45/ Thermona450-8065000 — 70500Предназначен для площадей обогрева до 450 м. кв. Встроенная система защиты от замерзания, микропроцессорное управление, стабилизация напряжения.

Электрический котел отопления

Что такое системы отопления

Даже обычная кирпичная печь в деревянном доме является элементарной системой отопления, так как возводится с целью обогрева и приготовления пищи, имеет нагревательный блок и дымоход. Современные системы отопления в частных и многоквартирных домах, иных видах зданий, намного сложнее и технологичнее, так как могут включать:

  • трубопроводы для подачи и отвода горячей воды, для естественной и насосной подачи теплоносителя;
  • терморегуляторы для поддержания определенной температуры;
  • отопительные приборы (конвекторы, обогреватели, бойлеры, котлы и т.д.);
  • иные устройства, приборы и оборудование.

Для повышения эффективности системы отопления может применяться электронное оборудование, контролирующее температуру в зданиях и помещениях. В объектах могут предусматриваться альтернативные источники получения энергии для подогрева (солнечные панели, инфракрасное оборудование и т.д.). выбрать оптимальное месторасположение всех элементов системы отопления должен проектировщик, с учетом вида теплоносителя, характеристик здания и помещений, требований строительных норм и правил.

В систему отопления могут входить автономные и централизованные сети, бойлерное оборудование здания

Нормативные документы

Система отопления является частью инженерных сетей и оборудования, проектируемого при строительстве, реконструкции и капитальном ремонте объекта. Подраздел «Отопление, вентиляция и кондиционирование, тепловые сети» прямо указан как обязательная часть раздела проекта в Постановлении Правительства РФ № 87. Для проектирования также применяются следующие нормативные акты и своды правила:

  • ГОСТ 21.602-2106, описывающие системы проектной документации и порядок ее подготовки для отопления ();
  • ГОСТ 22270-2018 на системы отопления, вентиляции и кондиционирования ();
  • СП 118.13330.2012 на общественные здания ();
  • СП 54.13330.2016 на многоквартирные дома ();
  • СП 56.13330.2011 на производственные здания ();
  • СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (актуализированный СНиП 41-01-2003) ().

Также проектировщик будет учитывать сведения из иных разделов проекта, нормативную базу для их разработки. В частности, для отражения в проекте мест прокладки труб и иного отопительного оборудования нужно знать архитектурные, конструкторские и иные решения на весь объект и его помещения.

Простым языком

Тепло и комфорт в жилых и нежилых зданиях являются основой жизнедеятельности человека, высокой эффективности труда и производства. Неправильное проектирование отопления может привести:

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Схема – Проект отопления загородного дома

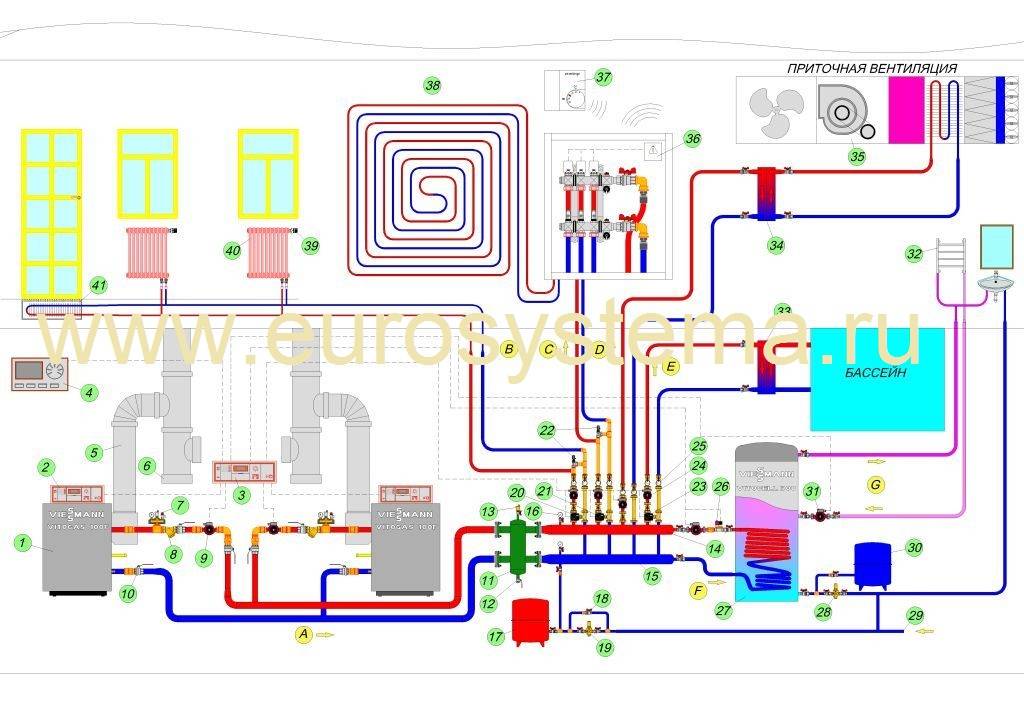

Проект отопления загородного дома премиум класса

  • Контур отопления на: бассейн, теплый пол, радиаторное и напольное отопление, ГВС, приточную систему вентиляции.
  • Два котла с персональными и общим контроллером управления.
  • Гидравлическая стрелка.
  • Теплообменник приточной вентиляции.
  • Покомнатное управление температурой воздуха с сервоприводами.
  • Управление температуры теплого пола с сервоприводом
  • Полотенцесушители от ГВС
  • Бойлер ГВС.

Наиболее сложное проектирование, требующее помимо теплового, еще и гидравлический расчет. Из-за значительной протяженности трасс – наиболее значительная стоимость проектирования отопления в таких объектах.

  • контур отопления на: теплый пол, радиаторное и напольное отопление, ГВС
  • Котел отопления с контроллером управления
  • Управление теплым полом сервоприводом
  • Бойлер ГВС
  • Полотенцесушители от ГВС

  • Минимальная стоимость проектирования отопления
  • Приготовление горячей воды (12 литров/минута)
  • Встроенный расширительный бак
  • Встроенный насос
  • Встроенная автоматика
  • Двухконтурный котел – 24 кВт (1065 евро)

Отопление дома: лучшая техника для вас

Компания «Еврострой Менеджмент» в Москве предлагает своим клиентам только высококачественное оборудование западноевропейских производителей, хорошо зарекомендовавшее себя в отечественных условиях. Оно гарантирует самую надежную работу отопительных систем. Практика бесперебойной эксплуатации показала, что ни скачки давления в электросетях, ни нестабильное напряжение, ни специфика российского климата не становятся помехой для комфортного микроклимата в любом доме.

В проекты изначально включаются отопительные системы от лучших европейских производителей:

  • трубы и запорная арматура Oventrop, Rehau;
  • котлы Buderus, Vaillant, Viessmann;
  • конвекторы и радиаторы Mehlenhoff, Kermi, IMP Klima, Arbonia, Zehnder и т.п.

В соответствии с Вашими финансовыми возможностями мы разработаем для Вас любой проект – от экономичного до элитного. Отопление дома может быть рассчитано на разный бюджет – от особняков сегмента «премиум» сегмента до скромных коттеджей. Разработкой проекта в нашей компании занимаются высококвалифицированные инженеры, на счету которых уже огромное количество успешно реализованных работ.

Схема отопления двухэтажного дома

На следующем этапе нужно определить способ прокладки трубопроводов и подключения батарей. Наметим проекты отопления частного двухэтажного дома. Тут есть два варианта:

Вертикальный

От котла пускают вертикальный участок до чердака, по периметру которого прокладывают раздаточное кольцо. Затем от кольца опускают несколько стояков, которые пронизывают все помещения. К ним и подключаются радиаторы.

Двухтрубная вертикальная система отопления

Таким образом, радиаторы с разных этажей, расположенные друг над другом, объединяются в последовательность. В подвале также прокладывается кольцо обратки, куда осуществляется слив остывшего теплоносителя из батарей.

Преимущества:

  1. Остывающий теплоноситель двигать в направлении сверху вниз легче всего (хорошо подходит для систем с естественной циркуляцией).
  2. Стояков можно установить сколько угодно, поэтому данная схема подходит для домов с большой площадью этажа.
  3. Вертикальные трубы подачи и обратки не нужно разносить, поэтому они могут быть спрятаны в одной нише.

Недостатки: радиаторы подсоединяются к стоякам боковым подключением, из-за чего они работают менее эффективно.

Горизонтальный

В этом случае в последовательность объединяются радиаторы, расположенные на одном уровне (этаже).

Преимущества:

  • Не понадобится разливное кольцо (далеко не всегда есть возможность его проложить, так как нужен утепленный чердак или технический этаж).
  • Радиаторы подключаются по сквозной схеме.

Недостатки:

  • Трубы подачи и обратки придется разносить (первая – выше батарей, вторая — ниже), так что скрытая прокладка скорее всего не получится.
  • Затрудняется естественная циркуляция теплоносителя.

Из-за необходимости соблюдать уклон горизонтальных трубопроводов ограничивается длина контура, а соответственно и отапливаемая площадь.

Практическая магия схемы Тихельмана

Принято считать, что в двухтрубной системе отопления распределение тепла между радиаторами из-за параллельного подключения осуществляется абсолютно равномерно.

Это не совсем так. Прежде всего, уясним, что гидравлическое сопротивление трубопровода пропорционально его длине.

В обычной двухтрубной системе путь через первый радиатор является для теплоносителя кратчайшим, а через последний – самым долгим.

Соответственно, в первом случае среде приходится преодолевать минимальное гидравлическое сопротивление, а во втором – максимальное. Понятно, что жидкость течет, образно говоря, более охотно через ближайшие к котлу радиаторы, чем через отдаленные.

Чтобы уравновесить систему, предлагается «обратку» начинать от выходного патрубка первого радиатора, затем прокладывать ее до последнего, попутно подключая прочие радиаторы. И только после врезки от последнего радиатора обратная магистраль направляется к котлу. Это и есть схема Тихельмана.

Таким образом, двигаясь через любой радиатор, теплоноситель будет проходить путь одной и той же длины с равным гидравлическим сопротивлением. При этом объемы среды, протекающей через каждый прибор, как и теплоотдача, станут равными.

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Открытые и закрытые системы

В открытых системах в качестве расширительного бака применяется самая простая емкость, которая сообщается с атмосферой. Она устанавливается в наивысшей точке контура, поэтому попутно играет роль воздухоотводчика. Преимущества данной схемы:

  • дешевизна;
  • простота конструкции.

Недостатки:

  • Значительные теплопотери.
  • Теплоноситель испаряется (постоянно приходится подливать).
  • В рабочей среде растворяется воздух, поэтому систему часто приходится развоздушивать, к тому же коррозия труб протекает более интенсивно.
  • При избыточном давлении хотя бы в 1 атм (при использовании циркуляционного насоса) открытый бак пришлось бы поднимать на высоту 10 м.

Расширительный бак для отопления закрытого типа

В закрытой системе применяют герметичный бак с резиновой мембраной, которая подпирается сжатым воздухом. Такой резервуар можно устанавливать где будет удобно. А вот в самой верхней точке системы придется установить автоматический воздухоотводчик.

По перечню достоинств и недостатков закрытая система противоположна открытой: обходится дороже и сложнее в монтаже, но зато не требует никакого обслуживания и может работать с любым циркуляционным насосом. Только необходимо следить за давлением сжатого воздуха и при необходимости подкачивать его насосом.

Этапы проектирования при ремонтах и реконструкциях

Особенность проектирования при капремонте и реконструкции является учет характеристик действующей системы отопления. Даже если работы предусматривают увеличение или уменьшение отапливаемой площади, либо иные решения, основная схема теплоснабжения здания останется неизменной. В раздел проекта на реконструкцию и капремонт по системе отопления будет включена та же информация, что и при строительстве нового здания. Однако проектировщик учтет специальные нюансы:

  • разработку мер безопасности при проведении ремонта, чтобы не нарушить работоспособность системы;
  • определение оптимальных точек подключения и соединения новых трубопроводов и оборудования;
  • необходимость замены изношенных и морально устаревших элементов теплоснабжения;
  • соблюдение показателей максимальной тепловой нагрузки по техническим условиям.

На период реконструкции или капремонта все инженерные коммуникации отключаются, кроме участков, необходимых для поддержания нормальных условий работы. После завершения работ комиссия должна выдать разрешение на ввод объекта в эксплуатацию.

Сложности и ограничения при проектировании отопления

Основной сложностью при проектировании системы отопления могут быть ограничения ГПЗУ и технических условий. В первом случае проектировщику предстоит учесть предельно допустимые параметры разрешенного строительства, наличие на участке зон особого землепользования. В техусловиях может содержаться ограничение по точкам подключения, максимальной тепловой нагрузке для конкретного объекта.

Устранить указанные сложности можно путем выбора новых решений по местам прокладки коммуникаций, использованию более современного оборудования. Если допустимую нагрузку нельзя увеличить, можно предусмотреть дополнительные меры теплоизоляции труб или стен. Эти и многие другие моменты обязательно предусмотрят специалисты ]Смарт Вэй. Обращайтесь к нам, чтобы избежать проблем при проектировании систем отопления!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
