Отопление частного дома своими руками из полипропилена

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Виды полипропиленовых труб для теплоснабжения

Маркировка полипропиленовых труб

Профессиональный монтаж отопления из полипропилена начинается с выбора труб. Они отличаются не только диаметром и толщиной стенок, но и другими техническими качествами.

По-настоящему качественное отопление частного дома своими руками из полипропилена возможно только при применении соответствующих труб. Практически всю информацию об их свойствах можно узнать из маркировки, нанесенной на наружную поверхность. Некоторые из пунктов не нуждаются в расшифровке

Но особое внимание следует уделить таким параметрам:

  • Материал изготовления. Для труб отопления используется полипропилен марки PP-R. Он отличается термостойкостью. Кроме него можно встретить трубы марок PPH и PPB. С их помощью можно организовывать систему холодного водоснабжения;
  • Номинальное рабочее давление. Обозначается символами PN-10 (16,20 или 25). Для автономного теплоснабжения можно устанавливать полипропилен армированный стекловолокном для отопления PN-20. В централизованных системах рекомендуется монтаж трубопроводов PN-25 из-за возможных скачков давления;
  • Диапазон диаметров, толщин стенок и максимально допустимого температурного воздействия. Данные можно взять из таблицы, представленной ниже.
Марка трубыДиапазон диаметров, ммТолщина стенок, ммМаксимальная температура воды, °С
PN-1020-1101,9-10+20
PN-1616-1102,3-15,1+45
PN-2016-1102,6-16,1+60
PN-2521,2-77,92,8-18,3+80

Расслоение трубы

Все трубы из полипропилена для отопления должны иметь армирующий слой. Он изготавливается из алюминиевой фольги или стекловолокна. Последние характеризуются более высокой надежностью, но и большей ценой. При нарушении технологии нанесения алюминиевой фольги возможно отделение от ее поверхности наружного или внутреннего слоя.

Это явление довольно частое для изделий кустарного производства. Поэтому предпочтительнее приобретение армированного полипропилена для отопления с использованием стекловолокна.

Преимущества и недостатки ППР труб

Преимущества отопления частного дома из полипропиленовых труб:

  • Невысокая цена;
  • Хорошая теплопроводность;
  • Большой срок службы, так как этот материал не разрушает коррозия и он способен переносить температурные перепады;
  • Гибкость и небольшой вес;
  • Выдерживает высокое давление отопительной системы;
  • Простота в установке;
  • Бесшумность;
  • По истечении долгого времени использования нет солевого осадка и других отложений внутри.

Даже при всем при том, что такой вид труб безумно популярен в настоящее время, есть несколько недостатков, которые нельзя пропускать и которые негативно могут сказаться на системе отопления. К ним можно отнести:

  • Такие трубы обладают большим линейным расширением. Такие трубы нельзя устанавливать абсолютно ровно, так как со временем они могут начать «плыть». Поэтому лучше всего их устанавливать в скрытом монтаже.
  • Сложный процесс сварки. Точнее необходимо быть максимально внимательным в данном процессе, так как невнимательность может привести к протечке труб.
  • Такие трубы не отличаются длительным сроком службы. Максимум их может хватить на пятнадцать лет.
  • Куча стыков. На 100 квадратов примерно 100 стыков. И многие из них прячутся под стяжку. При некачественной сварке труб, стык через время может дать течь и искать его потом будет очень проблематично.

Используемое для монтажа оборудование

Паяльник для полипропиленовых труб – или «утюг», как его иногда называют – отлично подойдет для монтажа системы отопления своими руками из полипропиленовых труб. Выбирая ручной аппарат для сварки ПП труб, необходимо учесть ряд нюансов:

  • недорогой паяльник для труб оснащается только самыми распространенными насадками. Как правило, это металлические элементы, покрытые защитным слоем тефлона. Более дорогие модели комплектуются насадками из медного сплава;
  • чем шире температурный диапазон и выше мощность, тем удобнее будет такой «утюжок» в использовании. Качественный монтаж системы отопления полипропиленовыми трубами обеспечивается соблюдением температурно-временных параметров пайки;
  • дешевый паяльник для ПП труб не проработает долго;
  • важна форма паяльника. Трубообразный паяльник для полипропиленовых труб стоит дороже, чем молотообразный. Но им гораздо удобнее осуществлять встречные стыки и своими руками сваривать трубы с фитингами – уголками в труднодоступных местах.

Богатая комплектация профессионального оборудования — это еще не повод для его приобретения. В продаже есть дополнительные насадки и для ручного паяльника для ПП труб.

Паяльники в виде трубы используют насадки другого типа, стандартный «утюжок», соответственно, не сможет работать с насадками от трубчатого сварочного агрегата для пайки ПП труб.

Профессиональные же монтажные бригады используют сварочные аппараты механического типа. Для совмещения стыков труб большого диаметра, которые сложно удержать в руках, используют специальный гидравлический привод.

Он дает возможность комфортно работать с полипропиленовыми трубами диаметром свыше 4 см. Такой аппарат характерен малым коэффициентом температурной погрешности и высокой надежностью.

Но монтаж отопления из полипропиленовых труб механическим аппаратом потребует от оператора определенных навыков работы.

Дополнительный материал: Обвязка котлов отопления

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:

  • котел;
  • радиатор;
  • краны шаровые;
  • гайки, фиксирующие котел;
  • очистительные фильтры;
  • термоголовки для батарей;
  • тройники, уголки;
  • краны Маевского;
  • разные клапаны;
  • измерительные приборы;
  • циркуляционный насос;
  • распределители;
  • крепеж.

https://youtube.com/watch?v=BlGNuAQyGvE

Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.

На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

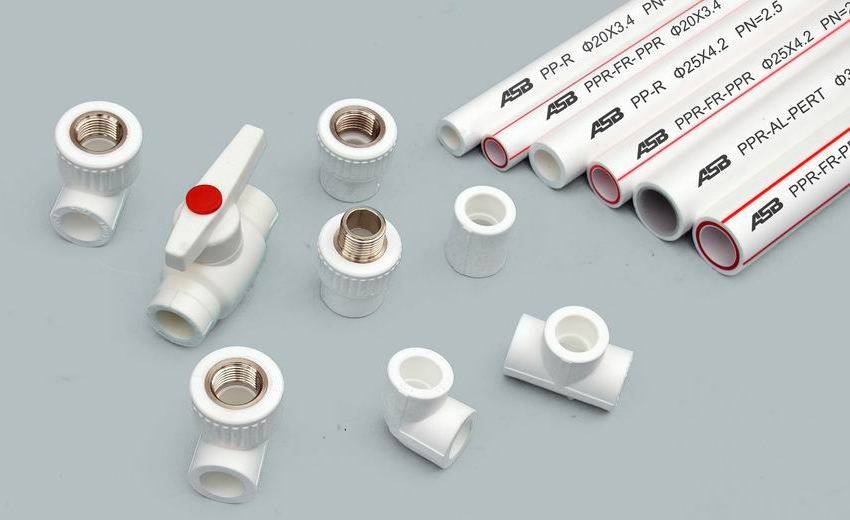

Как выбрать фитинги

Чтобы не паять пп трубопровод используют фитинги для соединения отдельных участков. Без этих дополнительных деталей не обходиться ни одна отопительная сеть в частном доме. Фитинги обычно делятся по диаметрам и форме.

Для монтажа трубомагистрали из полипропилена используют такие фитинги:

  • Муфты;
  • Переходники;
  • Уголки;
  • Тройники;
  • Компенсаторы.

Видео: выбираем трубопрокат для монтажа

Полипропиленовые трубы для отопления как выбрать

Смотрите это видео на YouTube

Муфта

Переходник. Это также простые устройства, которые на концах имеют разные диаметры.

Уголок. Его применяют для монтажа в местах, где трубомагистраль содержит поворот. С таким устройством можно выполнить угол магистрали без его деформирования. Уголки оснащены наружной металлической резьбой, и позволят выполнять соединение со смесителями в ванной, а также другими сантехническими приборами.

Тройник. Эти фитинги позволяют выполнять монтаж нескольких заготовок одновременно. Пластиковые соединительные детали этого вида можно подобрать для соединения разнородных трубопроводов.

Нарезной метод не всегда позволяет достичь высокой прочности стыка, в таких ситуациях применяют «американку». Это особенный вид фитингов, который на одной стороне имеет металлическую резьбу. С его обратной стороны имеется полипропиленовое основание. Так можно соединять металл и пластик.

Видео: монтаж пластикового отопления своими руками

Смотрите это видео на YouTube

Специалисты советуют фитинги приобретать от того изготовителя, что и трубы, только в этом случае достигается самое высокое качество соединения.

В каких схемах можно применять полипропиленовые трубы

Двухтрубная система отопления

Благодаря высокому качеству и надежности армированный полипропилен для теплоснабжения используется практически во всех типах систем. Но всегда ли это целесообразно? Для решения этого вопроса следует проанализировать все факторы, влияющие на монтаж, эксплуатацию и ремонтопригодность будущей схемы.

Комплектация двухтрубной системы теплоснабжения полипропиленом дает возможность решить сразу несколько задач. Во-первых повысится надежность и срок службы трубопроводов. Однако это будет актуально только в тех случаях, если соблюдалась технология соединения трубопроводов. Вторым преимуществом является уменьшение тепловых потерь во время движения теплоносителя по трубопроводу.

Но специалисты не рекомендуют делать теплоснабжение частного дома своими руками из полипропилена гравитационного типа. Это обусловлено следующими факторами:

  • Необходимы трубы из полипропилена для теплоснабжения больших диаметров – от 40 мм и более. Для их соединения диффузионная сварка не подходит – потребуется состыковка с помощью специальной установки;
  • Увеличение трудоемкости монтажа;
  • Повышение затрат за счет использования профильного сварочного станка.

Из этого можно сделать вывод, что армированный стекловолокном полипропилен для отопления применим для всех систем теплоснабжения за исключением гравитационной. Но и в этом случае ограничения обусловлены не техническими характеристиками, а рациональными соображениями.

В видеоматериале рассказывают о способах самостоятельной диффузионной пайки полипропиленовых труб для отопления:

Схемы отопительных систем

Очень важно правильно выбрать схему разводки. Если дом имеет малую площадь – вполне можно обойтись однотрубной схемой с естественной циркуляцией

Для помещений большей площади лучше подойдет двухтрубная система:

  • Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла будет установлена батарея, тем более холодным будет доходить до нее теплоноситель. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неодинаковый уровень прогрева помещений.
  • Коллекторная схема. Потребует монтаж дополнительных элементов, позволяющих повысить энергоэффективность системы за счет более равномерного распределения тепла.
  • Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют доставлять теплоноситель к каждому радиатору с одним и тем же значением температуры. Еще одно преимущество – в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать без прекращения работы всей системы.

Не менее важный вопрос – какой из вариантов разводки труб стоит предпочесть. Есть две альтернативы – верхняя и нижняя разводка.

  1. Верхняя разводка. В этом случае подающий трубопровод проходит под потолком, либо на чердаке. От него вниз спускаются стояки, к которым подсоединяются радиаторы. Обратный трубопровод из полипропиленовых труб идет по полу, либо монтируется в подвальном этаже. Такая схема разводки оправдана в ситуациях, когда теплоноситель циркулирует по системе естественным образом.
  2. Нижняя разводка. Оба трубопровода (подающий и обратный) монтируются на полу нижнего этажа, либо под потолком подвала. Трубопроводы идут параллельно друг другу, а горячая вода подается в каждый стояк отдельно.

Отопление из полипропилена своими руками в частном доме

Для частного дома самым оптимальным выбором будет схема двухтрубной системы. С точки зрения эстетики лучше сделать закрытый вариант расположения системы, но технически спрятать трубы в стене достаточно сложно.

Разработка схемы отопления из полипропиленовых труб также включает источник тепла частного дома. Котел может быть твердотопливным, газовым или электрическим. Наиболее безопасным считаются именно электрические – если планируется устройство схемы отопления из полипропиленовых труб своими руками, лучше выбрать этот вариант. Твердотопливный котел сложен в обслуживании, и подключение к нему труб отопления требует специальных навыков – для этого лучше пригласить профессионалов. А подключение к газовому котлу имеет смысл в том случае, если к дому проведен газ.

Имеет значение то, какой метод циркуляции будет выбран для системы домашнего отопления. Существует насосная и гравитационная системы циркуляции. В первом случае подача и циркуляция воды в системе будет происходить за счет работы насоса. Если применяется гравитационная (естественная) циркуляция, обязательно следует установить воздухоотводчик и расширительный бак, служащий для предохранения от скачков давления. Если схема отопления подразумевает верхнюю разводку, эти элементы системы устанавливаются на чердачном помещении дома.

Гравитационная (естественная) система отопления из прочного полипропилена очень простая и достаточно долговечная, её устройство не требует дополнительных затрат на насосное оборудование. Но гравитационная система также обладает некоторыми недостатками, в числе которых ограниченный радиус действия (не превышает 30 м) и долгое время для включения в работу.

Для дома большой площадью нужно устанавливать систему с принудительной циркуляцией, но для нее понадобится больше расходников

Гравитационную систему можно выбрать для небольшого частного дома, при условии нахождения расширительного бака в относительно теплом помещении (чтобы предотвратить замерзание воды в нём).

Подключение радиатора системы отопления к полипропиленовым трубам производится следующими способами:

  • диагональный тип;
  • боковой;
  • нижний.

Диагональная схема подразумевает подключение подающей трубы к верхнему патрубку, подключение отводящей – к нижнему патрубку радиатора. Примечательно, что теплопотери при таком способе не превышают 2%. Диагональное соединение используется при протяженных контурах (10-12 радиаторов). При боковом типе подключения и подающая, и отводящая труба находятся на одной стороне радиатора: вход расположен вверху, а выход – внизу. Этот способ весьма эффективен и часто используется в многоквартирных домах. Нижняя схема («ленинградка»), при которой подключение радиатора происходят по принципу «низ-низ» не рекомендуется для многоэтажных домов, зато приемлема для автономных. Нижнюю разводку можно при необходимости спрятать в полу.

Исходя из представленной информации, ответ на вопрос «Можно ли использовать полипропиленовые трубы для устройства системы отопления» будет вполне однозначным. Изделия из PPR – это не только бюджетный, но и вполне надежный вариант. В рейтинге полипропиленовых труб для современных систем отопления особое место занимают армированные изделия, и наилучшим выбором будут именно такие конструкции.

https://youtube.com/watch?v=fKf2kG7gHvw

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

  • спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
  • выбрать котел, радиатор и расширительные баки;
  • обозначить места их расположения;
  • спланировать места разводки под трубы;
  • рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

  1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
  2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
  3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
  4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
  5. Экономичность установки подтверждается уже в первый год использования.
  6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
  7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

  • спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
  • выбрать котел, радиатор и расширительные баки;
  • обозначить места их расположения;
  • спланировать места разводки под трубы;
  • рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

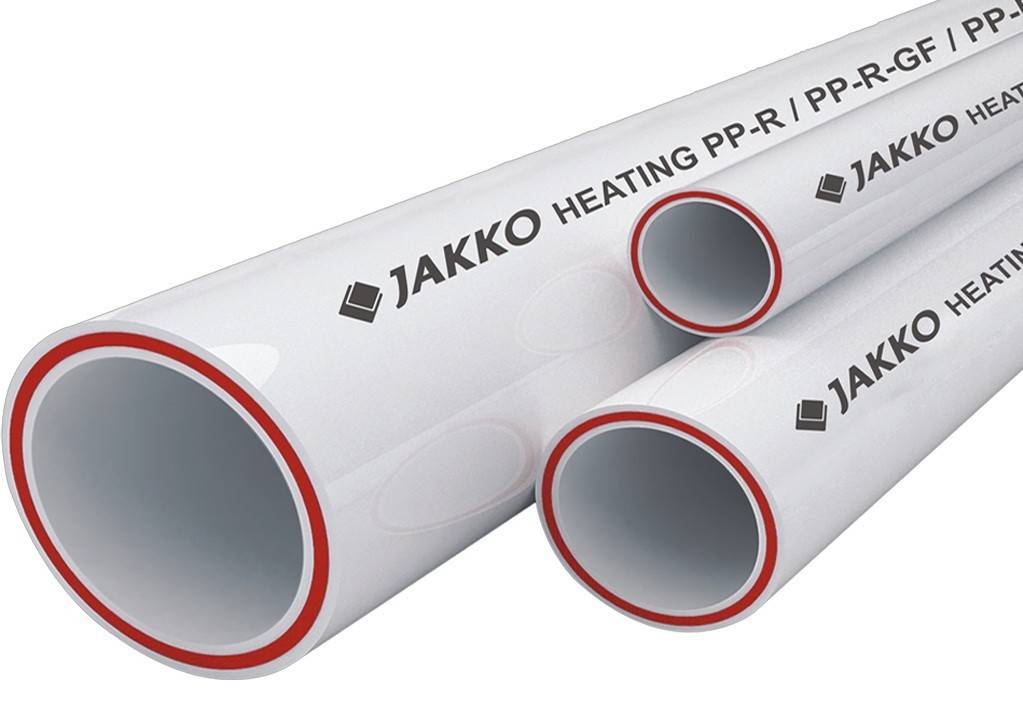

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

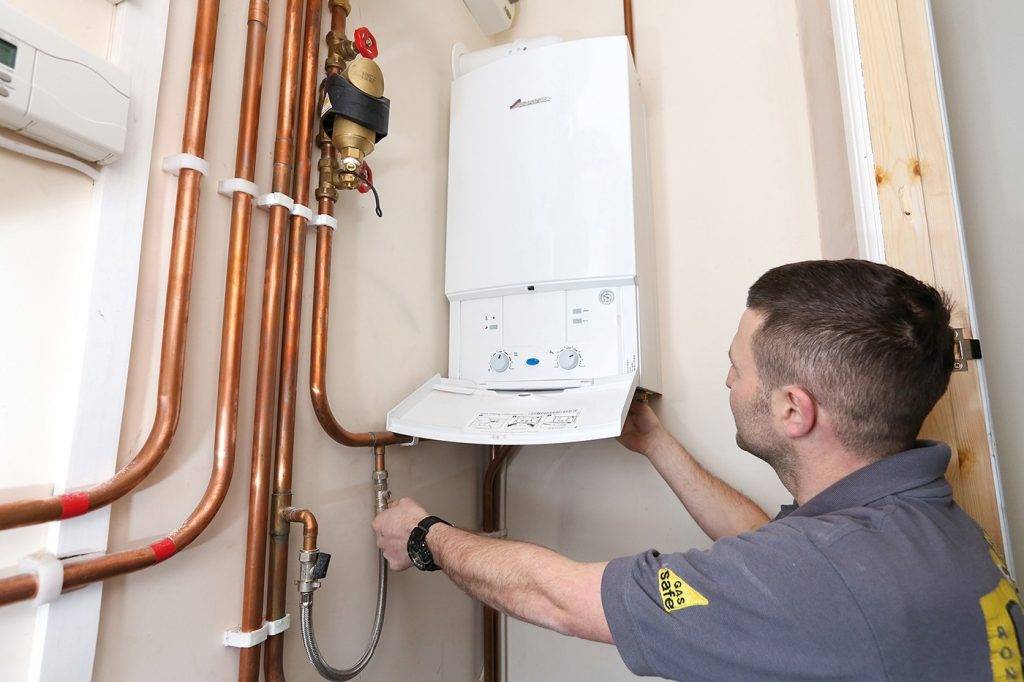

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

  1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
  2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
  3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
  4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
  5. Экономичность установки подтверждается уже в первый год использования.
  6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
  7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Инструмент для работы с ППР трубами

Для того чтобы начать работать с данным видом полипропиленовыми трубами в отопления, необходимо использовать специальные инструменты.

Первым делом используют ножницы, с помощью которых можно нарезать полипропиленовые трубы. Такой инструмент создает потрясающе ровные срезы. Так же можно воспользоваться обычной ножовкой, созданной для металла.

Используется также специализированный паяльник, которые позволяет соединять трубы между собой. Он состоит из специального нагревательного аппарата и имеет сменные насадки, с помощью которых и осуществляется нагревание трубы и фитинга.

Схема разводки

Разработка, вычерчивание, оформление и утверждение схемы отопления для новостройки или хотя бы переноса радиатора на другое место – предмет отдельной даже не статьи, а нескольких статей. Поэтому считаем, что речь идет лишь о реконструкции отопления в городской квартире и все батареи остаются на своих местах.

Способы подключения радиаторов отопления

В таком случае общая схема отопления дома остается как есть, и нам нужно лишь выбрать способ подключения радиаторов к стояку. Вариантов четыре, см. рис. Нижнее подключение – для скрытой разводки

Важно не забыть о ДВУХ шаровых запорных кранах для каждого радиатора, на подачу и на обратку; они выделены цветом на левой картинке. При протечке это позволит отключить одну батарею, не трогая всей системы. Для стали и металлопластика при алюминиевых радиаторах не забудьте и о пропиленовых вставках во избежание электрокоррозии

Они также выделены и обозначены слева

Для стали и металлопластика при алюминиевых радиаторах не забудьте и о пропиленовых вставках во избежание электрокоррозии. Они также выделены и обозначены слева.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Недостатки и методы их устранения

  • Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°C 10 метров трубы удлиняется до 15 см. Это приводит к деформации конструкции. Для того чтобы не допустить разрушений, ставятся гибкие опоры и делаются компенсационные петли. Позднее стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы, армированные стекловолокном: при тех же условиях они удлиняются всего на 1 см.
  • Полипропиленовые изделия, особенно соединительные элементы, уступают металлическим трубам в прочности. Их даже не корректно сравнивать: при сильных ударах жесткими предметами полипропилен деформируется и может разрушиться.
