Расширительные бачки для систем отопления

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

  • Плохое качество требуемых инструментов или их отсутствие.
  • Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
  • Установка расширителя в недоступном месте.
  • Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
  • Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Почему нужно использовать расширительный бак?

Целесообразность использования расширительного бака для отопления  закрытого типа заключается в том, что его функционирование позволяет создать баланс, компенсирующий тепловое расширение, то есть увеличение применяемого теплоносителя в объёме, что само по себе чревато повреждениями, наносимыми как котлу, так и трубопроводу.

Основное отличие бака данного типа от обычного – в наличии в нём диафрагмы, произведённой из такого материала, как резина пищевая, в то время, как в баке для отопительной системы используется диафрагма из резины технического типа.

Что касается объёма расширительного бака для отопления закрытого типа, то он составляет от 15% до 20% от объёма всей системы. Давление в баке составляет 1,5 бара

Описание формулы расчёта

Главной характеристикой расширительного бака, по которой осуществляется его выбор — объём. Он имеет зависимость с определёнными показателями:

  • для большого количества (объёма) теплоносителя понадобится прибор большего размера;
  • коэффициент вместимости устройства больше в том случае, когда выше температура циркулирующей жидкости;
  • при повышенном уровне давления теплоносителя потребуется бак меньших габаритов.

Важно! Расчёт основных показателей требуется вести крайне аккуратно, чтобы не допустить даже малейших ошибок, которые впоследствии могут негативно сказаться на итоговом результате

Объём

Расчёт этого показателя производится по трём формулам:

Способ 1

Vб=(Vc*K)/D, где:

  • Vб — объём расширительной емкости.
  • Vc — количество циркулирующей в отопительной системе жидкости.
  • К — коэффициент температурного расширения теплоносителя.
  • D — показатель эффективности расширения самого бака за счёт температурных перепадов.

Способ 2

Существует ещё одна формула, по которой допускается просчитывать объём прибора:

Vб=С*ßt/(1-Pαmin/ Pαmax), где:

  • С — показатель полного объёма теплоносителя, циркулирующего в системе отопления.
  • Pαmin — изначальное давление в расширительном баке.
  • Pαmax — максимально возможное давление прибора.

Способ 3

Расчёт допускается проводить и по следующему методу:

Oв*Вк*(Дк+1)/Дк-Дб, где:

Ов — объём воды

При этом важно учитывать, что при нагревании происходит его увеличение на 5%.

Вк — количество воды в контуре. Если в качестве теплоносителя используется антифриз, то Ов будет больше Вк

Дк — максимально возможный уровень давления котла.
Дб — показатель давления внутри расширительного резервуара самого бака (эта величина прописывается среди прочих технических характеристик прибора).

Ов и Вк определяются ещё на этапе проектирования.

Полученный в итоге результат некритично округлять в бо́льшую сторону.

На многих сайтах интернета предлагается такая услуга, как «Онлайн-калькулятор». С его помощью можно рассчитать все необходимые значения, подставив в нужные строки исходные данные.

Коэффициент температурного расширения

Этот показатель является табличным. Так, если в качестве теплоносителя используется вода, то он равен 4%, а для 10 и 20%-го раствора этиленгликоля — 4,4% и 4,8% соответственно.

Эффективность для мебранного расширительного бака

Этот показатель рассчитывается по следующей формуле:

D=(Pmax-Pнач)/(Pmax+1), где:

Pmax — максимальное значение давления отопительной системы.

Как правило, оно совпадает с предельным давлением предохранительного клапана (2,5–3 атмосферы).

Pнач — давление в расширительном резервуаре, установленное фирмой-производителем. Определяется исходя из расчёта 0,5 атмосфер на каждые 5 метров высоты отопительного контура.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

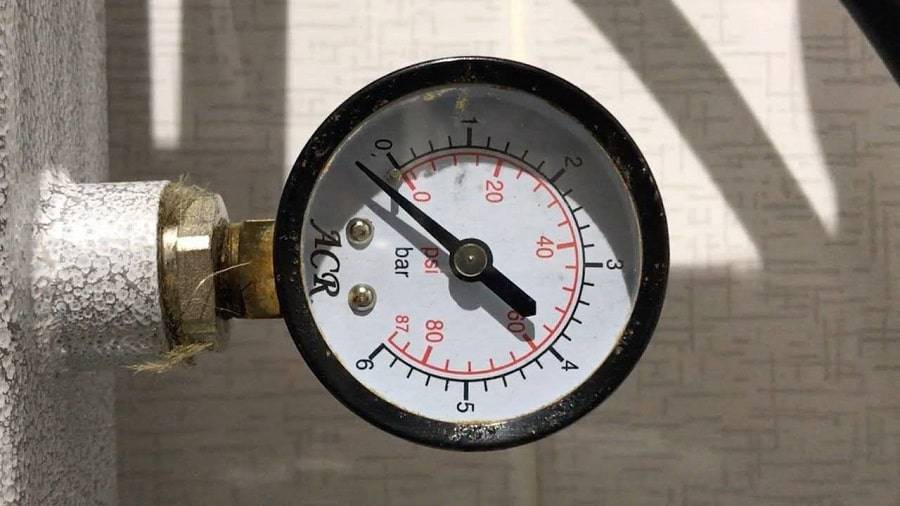

Почему падает давление в системе отопления

Причины такого явления могут быть самыми разными:

  • Воздушные пробки – проблема часто возникает в самом начале эксплуатации. От нее  избавит установка воздухоотводчиков. Воздух через них постепенно выйдет сам.
  • Неисправности в мембранном баке – неправильно выставленное давление, прорывы мембраны, дефекты ниппеля. В результате давление внутри бака падает, и он полностью заполняется теплоносителем. Нужно подкачать воздушную подушку в гидробаке, а если проблема не исчезает, провести ремонт  демпфера.
  • Неправильная работа котла – здесь надо вызывать специалистов, обслуживающих газовые сети. Самостоятельно ремонтировать котлоагрегат нельзя.
  • Проблемы с насосом – если он плохо качает, лучше обратиться к специалистам, занимающимся ремонтом насосного  оборудования.
  • Течь – чтобы обнаружить место протекания, нужно осмотреть всю систему – трубы, радиаторы, расширительный бак. Протекающие места – отремонтировать.

Место установки

Установка открытого бачка осуществляется в наиболее высокой точке системы отопления. При этом существуют несколько вариантов установки:

На подаче. Классический вариант подразумевает установку резервуара над котлом. При такой схеме горячая вода (теплоноситель) не только идёт по контуру, но и проникает в бачок, создавая характерный шум, напоминающий закипающую воду в чайнике.

Внимание! При ошибочных расчётах теплоноситель может закипеть и в баке

  • На обратке. Такой способ позволяет избежать проблем с кипением, благодаря сниженной температуре жидкости.
  • Комбинированно. Этот способ подразумевает установку двух расширительных баков — одного в месте подачи теплоносителя, а второго на обратке. Такая комбинация позволяет избегать, образующихся в системе, воздушных карманов.

Фото 2. Схема отопительной системы с расширительным баком. В данном случае он устанавливается на обратку.

Как правильно установить

При монтаже открытого расширительного резервуара есть несколько действенных рекомендаций, применяемых опытными специалистами для надёжного результата:

  • Врезание аварийной сливной трубки, во избежание перелива теплоносителя через верх бака.
  • Утепление корпуса бака.
  • Размещение резервуара прямо над котлом и соединение с ним вертикальной подающей магистралью.
  • Утепление трубки, соединяющей резервуар с общей системой. Это поможет избежать взрыва из-за того, что увеличенному объёму теплоносителя некуда будет деваться.
  • Утепление отводящей сливной трубки, чтобы при её замерзании избежать перелива воды через край или уберечься от вредных паров антифриза.
  • Установление трубки (гибкого шланга, находящегося внутри бака) до самого дна. Это будет способствовать использованию пространства бака по максимуму.

Особенность расширительного бака закрытого типа

Согласно напрашивающемуся на основе выше изложенной информации выводу, система закрытого типа с расширительным баком по своей структуре является полностью изолированной от окружающей среды и её негативного воздействия и может быть изготовлена своими руками.

Состав системы представлен баком и несколькими клапанами различного целевого назначения. В конструкции присутствуют также радиаторы, вентиль, насос и фильтр, манометр.

Эффективность циркуляции теплоносителя существенно повышается при применении насоса, что, однако, выглядит не так идеалистически, как может показаться на первый взгляд: прерывание подачи электроэнергии (или же изначальное её отсутствие) делают невозможным полноценное функционирование отопления с расширительным баком для отопления закрытого типа. Прибегнув к использованию «помпы», можно полностью компенсировать недостатки – жилое помещение может быть оснащено дополнительными обогревательными системами, например, тёплым полом.

Область размещения насоса, ответственного за циркуляционный процесс, — обратная труба, называемая также «обраткой», где осуществляется также монтаж расширительного бака. В итоге это даёт плюс в возможности некритичного отношения к диаметру применяемых в процессе монтажных работ труб и к уклону, являющемуся непременным для открытой системы.

Расширительный бак для ГВС установка давление

В системах ГВС преимущественно устанавливаются баки со фланцевыми сменными мембранами из пищевого каучука, характеризующиеся химической инертностью и не меняющие вкуса и качества воды. Они не рассчитаны на длительную выдержку высоких (более 100 °С) температур, в отличие от давления – в разы превосходящее этот же параметр в системах отопления (до 4-4,5 бар в сравнении с 1,5-2,5).

Основным назначением этих устройств служит защита трубопровода и приборов системы ГВС от гидроударов, возникающих в случае перегрева воды, рекомендуемый объема бака составляет не менее 10% от объема бойлера.

Оптимальным местом установки бака в системах ГВС считается участок между обратным клапаном, защищающим линию холодного водоснабжения от проникновения горячей воды, и самим бойлером. Установка бака после бойлера не нарушает нормы, но в таких схемах первой в линию ГВС попадает остывшая вода из бака. Сечение присоединительных труб в таких системах в любом случае должно совпадать с диаметром патрубков бака, при выборе уплотнителей учитывается потребность в выдержке более высокого давления.

Нормативное давление в системах ГВС варьируется в пределах 0,3-4,5 бар, точное значение указывается в инструкции водонагревателя. Как правило, в частных домах оно составляет около 1-2 бар, реже – поднимается до 3 (особенно при наличии систем фильтрации воды).

Монтаж бака происходит по стандартной схеме, с применением уплотняющей ленты на резьбовых элементах. Порядок настройки давления немного отличается:

• До откручивания вентиля подпитки начальное давление бака приравнивается или слегка превышает рабочее давление в системе +0,3 бар.
• После запуска подпитки и водонагревателя давление отслеживается и доводится до конечного давления, рассчитываемого по формуле Ркон≤Рпк+0,5 бар, где Рпк – давление предохранительного клапана, ≈3 бар в системах ГВС частных домов.

Стоит отметить, что при установке современных бойлеров сравнительно малого объема с надежными системами защиты от перегрева и автоматическими клапанами сброса в монтаже расширительного бака в обычных частных домах нет необходимости. В системах ГВС данные устройства относятся к вспомогательным и устанавливаются лишь при высокой вероятности появления излишков горячей воды.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронтОбщий вид сзадиВид сверхуВид снизу
Все объемы
Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

– Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>
Наименование

Стоимостьс НДС, руб. В наличиина складе

Мембранный бак для отопления Wester WRV8

1 391,00
Купить
Мембранный бак для отопления Wester WRV8

Мембранный бак для отопления Wester WRV12

1 073,00
Купить
Мембранный бак для отопления Wester WRV12

Мембранный бак для отопления Wester WRV18

1 173,00
Купить
Мембранный бак для отопления Wester WRV18

Мембранный бак для отопления Wester WRV24

1 343,00
Купить
Мембранный бак для отопления Wester WRV24

Мембранный бак для отопления Wester WRV35

2 199,00
Купить
Мембранный бак для отопления Wester WRV35

Мембранный бак для отопления Wester WRV50

2 624,00
Купить
Мембранный бак для отопления Wester WRV50

Мембранный бак для отопления Wester WRV80

3 832,00
Купить
Мембранный бак для отопления Wester WRV80

Мембранный бак для отопления Wester WRV100

5 508,00
Купить
Мембранный бак для отопления Wester WRV100

Мембранный бак для отопления Wester WRV150

8 325,00
Купить
Мембранный бак для отопления Wester WRV150

Мембранный бак для отопления Wester WRV200 (top)

12 367,00
Купить
Мембранный бак для отопления Wester WRV200 (top)

Мембранный бак для отопления Wester WRV300 (top)

15 114,00
Купить
Мембранный бак для отопления Wester WRV300 (top)

Мембранный бак для отопления Wester WRV500 (top)

29 572,00
Купить
Мембранный бак для отопления Wester WRV500 (top)

Мембранный бак для отопления Wester WRV750

67 580,00
Купить
Мембранный бак для отопления Wester WRV750

Мембранный бак для отопления Wester WRV1000

90 664,00
Купить
Мембранный бак для отопления Wester WRV1000

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.


Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

  • контролирует уровень теплоносителя в контуре отопления;
  • если в системе температурный режим понизился, он компенсирует объем теплоносителя;
  • когда меняется давление в системе, бак выполняет функцию буферной зоны;
  • излишки теплоносителя удаляет из системы в канализацию;
  • выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.


Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

  • простота самостоятельной установки;
  • устойчивость к коррозии;
  • работа без регулярной доливки теплоносителя;
  • отсутствие контакта воды с воздушной средой;
  • работоспособность в условиях повышенной нагрузки;
  • герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

  • объем отопительного котла;
  • дополнительных приборов;
  • всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
