Зачем нужна буферная ёмкость для системы отопления дома

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Назначение теплоаккумулятора

Теплоаккумуляторную емкость можно подключать к любому типу котла Теплоаккумулятор для различного типа котлов отопления представляет собой заполненный водой резервуар внушительного размера, который позволяет решить проблемы, возникающие при работе отопительного котла:

• перерасход энергии;
• избыточная мощность отопления;
• перегрев воды в котле;
• периодические колебания температуры нагрева из-за неравномерности самого процесса горения и несвоевременной закладки дров, угля;
• несовпадение пиков выработки и потребления тепловой энергии.

Часть проблем можно решить путем установки пиролизного котла длительного горения, но в последнем случае он не поможет. Особенность работы котла в том, что после закладки топлива мощность отдачи тепловой энергии постепенно увеличивается, достигая пиковых значений, а затем также постепенно уменьшается. Если вовремя не добавить топливо в котел, он останавливается, теплоноситель начинает остывать, а вместе с этим падает температура в доме. В период пиковой выработки тепла система не в состоянии эффективно распределять всю энергию, поскольку оснащена терморегуляторами, поэтому часть тепла растрачивается впустую. Если котел электрический, гораздо выгоднее накапливать тепло в ночные часы, когда электроэнергия рассчитывается по льготному ночному тарифу, чтобы днем потреблять электричество как можно меньше.

Резервуар теплоаккумулятора для системы отопления выполнен из нержавеющей или обычной стали, изнутри может быть покрыт защитным лаком. Стенки сверху окрашиваются теплоустойчивой краской, затем закрываются теплоизоляционным материалом и кожзаменителем. Фактически при подключении теплоаккумулятора объем теплоносителя в системе отопления увеличивается, что позволяет компенсировать пиковую мощность котла и одновременно накопить тепло для передачи ее теплоносителю при падении мощности выработки тепловой энергии котлом. Благодаря качественному утеплению вода в теплоаккумуляторе остывает долго. Она сохраняется в нагретом состоянии в течение нескольких часов и даже дней и посредством насоса подается в систему. Принцип действия теплоаккумулятора основан на разной теплоемкости различных сред, в частности воды и воздуха. Уменьшение температуры 1 л воды на один градус приводит к повышению температуры воздуха объемом 1 м3 на 4 градуса.

Цель установки

Чаше всего специалисты рекомендуют устанавливать такие устройства в системах, которые обеспечивают отопление при помощи солнечных батарей или электрических топок. Оба источника выработки тепла зависят от времени суток.

Активная работа солнечных аккумуляторов приходится на день, а электрический прибор более эффективен ночью, так как стоимость электроэнергии в ночное время рассчитывается по низкому тарифу, а значит, можно сэкономить.

КПД системы

Идеально сочетается аккумулирующий бак с газообразующим или твердотопливным котлом. В данном случае помимо экономии времени и топлива он выступает в роли системы безопасности. Наивысшую степень эффективности можно достичь при комбинации буферного устройства с газогенератором.

КПД достигает своего максимума при оптимальных условиях сжигания топлива. Дерево преобразуется в газ при температурном режиме в 400 градусов. При некотором изменении параметров (давление, температура, плотность топлива в камере сгорания котла) соотношение древесного газа и кислорода становится нерациональным, и топливо уходит в дымоход, заметно снижая КПД топки и приводя к увеличению расхода дров.

Чтобы улучшить показатели КПД, отходящий из топки газ должен удерживать температуру на уровне 90 – 120 градусов. В то же время при таком температурном режиме в трубе образуется конденсат, а это грозит попаданием воды в котел с последующим его выходом из строя. Следовательно, такой режим сгорания нельзя назвать оптимальным.

Чтобы улучшить эффективность нагревателя, необходимо обеспечить ему цикличный режим работы в виде нескольких закладок топлива в топку с максимальным режимом выработки энергии, которая будет поглощена буферным баком. Затем котел может простаивать в течение нескольких суток.

Преимущества

Срок спящего режима топки зависит от объема буферной емкости (объем необходимо подбирать с учетом мощности отопительного устройства), из которой поступает энергия в дни ее простоя. При таком режиме обогрева можно отметить следующие преимущества:

• высокий уровень КПД отопительного котла;
• минимизация топливных расходов;
• выработка комфортной стабильной температуры;
• уменьшение временных затрат на обслуживание системы.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

• внутренняя емкость;
• слой теплоизоляции;
• наружная защитная оболочка;
• теплообменник для емкости, обычно медный змеевик;
• регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

• Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
• Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

Бак из нержавейки — металл и сварные работы стоят дорого

По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется

Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Материалы

Для изготовления этого элемента обвязки нужно подготовить:

1. Металлический лист толщиной, большей 2 мм. Альтернативой могут послужить 2 бочки с диаметром 1 м. Толщина стенок не должна быть меньше вышеуказанной цифры.
2. Медную или стальную трубку. Первый металл является лучшим, поскольку имеет большую теплопроводность. Диаметр трубы должен составлять 20 мм.
3. Патрубки с резьбой. Диаметр 7 из них должен составлять 20 мм. Еще нужны 4 патрубка диаметром 10 мм.
4. Минеральную или базальтовую вату.
5. Оцинкованный лист.
6. Термостойкую грунтовку.
7. Термостойкую краску.
8. Профильную трубу с размерами 4х4 или 5х5 см.
9. Уголок 3х3 см.
10. Резиновую прокладку толщиной 5-10 мм.

Особенности работы котла на твердом топливе

Эта отопительная система вырабатывает тепло за счет сжигания топлива твердого (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эффективность и безопасность:

• Инерционность. Котел твердотопливный невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу, пока не закончится кислород внутри топки, либо пока топливо не прогорит. Это может привести к перегреву теплоносителя, образованию большого количества пара. Как следствие – разрушение корпуса котла или частей системы отопления.
• Конденсат. Появляется, когда котел подключен напрямую, через котловой бак проходит теплоноситель невысокой температуры. Приводит к коррозии стальных стенок топлевника. При этом, смешиваясь с пеплом, он превращается в липкую массу, которую отчистить сложно.

Чтобы исключить перечисленные проблемы, следует правильно организовать обвязку котла с обязательным включением в нее группы безопасности. Рассмотрим подробнее, для чего нужна обвязка твердотопливного котла отопления, основные схемы установки.

8 Традиционная схема монтажа

Когда используется трёхходовой клапан, который настроен на температуру +45˚С, то движение теплоносителя замыкается по малому кругу до тех пор, пока не будет достигнуто установленное значение. Только после этого агрегат подмешивает воду из системы в обратный трубопровод.

Чтобы очистить жидкость от накипи и другого мусора, перед трёхходовым краном необходимо установить очистительный фильтр, который опытные мастера называют грязевиком. Монтировать его нужно в горизонтальном положении.

В больших частных домах обвязка твердотопливного котла осуществляется при помощи гидрострелки. Основное отличие этой схемы состоит в том, что теплообменник не служит накопителем тепла, а выполняет функцию гидравлического разделения котлового контура с остальными ветвями отопления.

Преимущество такой системы неоспоримо, так как владелец может подключить тёплые полы, радиаторное отопление, а также бойлер косвенного нагрева воды. Для слаженной работы таких установок нужна разная температура основного теплоносителя в каждой ветви.

Особенности конструкции теплоаккумулятора

Устройство представляет собой цилиндрическую емкость, выполненную из нержавейки или черной стали. Габариты емкости зависят от его объема, который варьируется от нескольких сотен до десятков тысяч литров. Из-за больших объемов такое устройство сложно разместить в уже имеющейся котельной, поэтому нередко приходится ее достраивать. Существуют модели как с заводской теплоизоляцией, так емкости без неё.

При монтаже теплоаккумулятора нужно учитывать, что толщина утеплителя составляет 10 см. После него сверху на бак надевается кожаный кожух. Внутри емкости находится теплоноситель, который при сгорании топлива в котле быстро нагревается и долго сохраняет тепло за счет слоя утеплителя. После остановки работы котла накопитель отдает свое тепло в помещение, обогревая его. По этой причине растапливать котел будет необходимо не так часто, как раньше.

По своему устройству емкости теплоаккумулятора бывают:

• с расположенным внутри бойлером. Такая конструкция создана для обеспечения жилья горячей водой из автономного источника;
• с одним или двумя теплообменниками;
• пустыми (без теплоносителя).

Для подключения накопителя к котлу и системе отопления дома предусмотрены резьбовые отверстия.

Устройство и принцип работы

В простейшей конструкции буферная емкость (теплоаккумулятор, бак-аккумулятор) представляет собой теплоизолированный металлический бак с четырьмя патрубками: два для котлового контура и два, для контура отопительной системы.

 В верхней части устройства, расположен подрывной клапан, который, в случае необходимости, стравливает избыток давления. В днище данного устройства устанавливается дренажный кран, благодаря которому можно сливать теплоноситель. В некоторых моделях теплогенератора предусматривается наличие электрического ТЭНа и (или) змеевика, для подогрева теплоносителя от других источников тепла. Достаточно часто в верхней части конструкции располагается теплообменник, благодаря которому производится подогрев воды для ГВС дома.

Принцип действия данного устройства следующий: бак заполнен теплоносителем. При запуске котла циркуляционный насос котлового контура подает из нижней части теплоаккумулятора охлажденный теплоноситель, который после нагрева поступает в верхнюю часть буферной емкости. Горячий теплоноситель легче холодного, поэтому он всегда находится в верхней части бака. Пока твердотопливный котел работает по малому кругу (только через буферную емкость) происходит постепенное замещение холодного теплоносителя горячим.

После того, как весь теплоноситель прогрелся, включается циркуляционный насос отопительного контура, нагретый теплоноситель из верхней части бака начинает поступать в систему отопления. Остывшая обратка поступает в нижнюю часть бака-аккумулятора, а оттуда – в котлоагрегат.

Основные достоинства такой схемы отопления в том, что при остановке котла данная система еще некоторое время будет снабжать радиаторы горячим теплоносителем. Правильный подбор буферной емкости для твердотопливного котла позволяет значительно увеличить время между топками котла, уменьшить расход топлива и сэкономить средства. Кроме этого, использование этого устройства позволит сгладить температурные колебания в котловом и отопительном контуре.

Недостатком отопления с теплоаккумулятором является то, что между запуском котла и прогреванием радиаторов проходит достаточно большой период. В зависимости от температуры в помещении и емкости бака, такое время может составлять 2-4 часа.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

• Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
• Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Конструктивные особенности

Если вы решили изготовить теплоаккумулятор своими руками, для начала необходимо ознакомиться с особенностями и принципом работы данного оборудования. В основе функционирования лежит значительная теплоемкость воды. Трубопровод котла подсоединяется к верхней части емкости, в последнюю из которых поступает горячая вода с максимально высокой температурой. Снизу должен быть расположен циркулирующий насос, который отвечает за выбирание холодной воды и нагнетание ее по системе отопления. Жидкость при этом поступает обратно в котел.

В самые короткие сроки ранее остывшая жидкость заменяется на только что нагретую. После прекращения функционирования котла вода в магистралях системы начинает медленно остывать. В процессе циркуляции она поступает в емкость, в которой начинается выдавливание в трубы горячего теплоносителя. Это позволяет обеспечивать обогрев помещений за определенный промежуток времени.

Буферная емкость своими руками

Можно ли сделать буферную емкость своими руками, вопрос спорный. Одни говорят, что реально соорудить теплоаккумулятор собственноручно. Однако, как рекомендуют специалисты, лучше не рисковать и все-таки приобрести тепловой аккумулятор в специализированных магазинах.

Есть несколько причин, по которым лучше отказаться от такой затеи:

• форма бака будет выглядеть не эстетично;
• необходимо использовать 5 мм металл, что усложняет сварочные работы;
• верхние крышки емкости необходимо изготавливать сферическими, так как при нагревании увеличивается давление внутри бака;
• нужны большие затраты на необходимый материал;
• фирменные теплосберегающие емкости дополнительно оснащены змеевиками для подключения к водоснабжению и подачи горячей воды, собственными руками это не получится сделать.

Очевидно, что изготавливая буферный бак своими руками, не получится сэкономить, лучше приобрести новый. Покупая емкость можно не тратить время на покупку необходимых материалов, а также на проведение сварочных работ. Новый теплоаккумулятор будет более надежный и функциональный.

Приобретать буферную емкость необходимо только в специализированных магазинах и обязательно проверять наличие сертификатов.

При покупке теплового аккумулятора необходимо обращать внимание на следующие важные моменты, от которых будет зависеть функциональность бака:

• на размер и вес, может так случиться, что для такой объемной конструкции не найдется места в доме, тогда эту проблему нужно будет решать;
• разные по объему, производители выпускают емкости разного литража, чтобы удовлетворить потребности всех покупателей. Самые востребованные емкости от 300 до 5000 литров;
• максимальное давление воды в отопительной системе. От этого зависит толщина стенок бака и его форма;
• максимальная допустимая температура воды, на которую рассчитана буферная емкость;
• материал, из которого изготовлен бак. Как правило, для его изготовления необходима, мягкая углеродистая сталь с непромокаемым покрытием или нержавеющая сталь (имеет более высокую цену, но показатели долговечности выше);
• емкости бывают с использование изоляции и без нее;
• конструкция может быть оснащена дополнительными перегородками, которые разделяют ее на отдельные секции с разной температурой, что позволяет увеличить эффективность подачи тепла;
• наличие дополнительных функций (электронагреватель, встроенный теплообменник для подачи горячей воды и подключения к разным тепловым источникам). Если теплоакумулятор с нижним теплообменником, то его назначение нагревать горячую воду солнечным коллектором. В том случае если в емкости используется верхний теплообменник, то он способен подогревать горячую воду для питья. Если в баке теплообменник находится посредине, то его главная задача, нагревать аккумулирующую емкость с помощью твердотопливного, газового или электрического котла;
• резиновые фланцы могут входить в комплектацию тепловой установки. Такое оборудование позволяет теплой воде собираться в верхнем отделе бака и использоваться для потребностей отопления. Вода с более низкой температурой остается в средней части бака и за счет патрубка направляется на отопление полов в помещении.

Используя тепловой аккумулятор в отопительной системе и в водоснабжении горячей водой, обеспечивается регулярная подача тепла к отопительным приборам, независимо от того работает котел в это время или он выключен. Тепловой аккумулятор урегулирует комфортную температуру в доме и позволит экономить затраты на топливный материал.

Создаем теплоаккумулятор своими руками

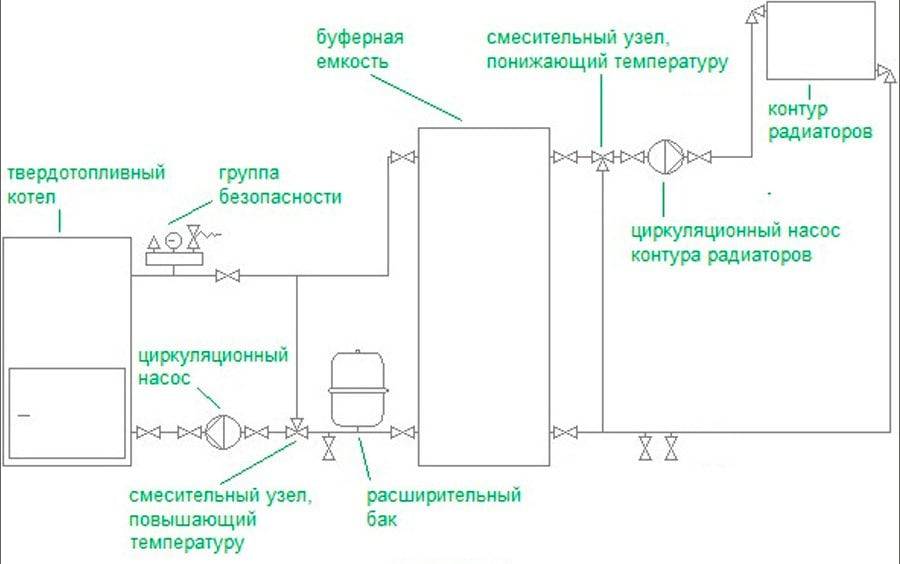

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

• тепловая мощность, необходимая для обогрева жилых помещений дома;
• промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 С. а в отопительном контуре не более 60 С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (30С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

• при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
• накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.
