Как утеплить трубу дымохода

Причины разрушения дымохода и инструменты, с помощью которых их можно утеплить

Процесс утепления должен соответствовать СНиП, дымовые трубы должны утепляться качественным, прочным материалом. Правильно подобранный теплоизоляционный материал будет служить не только самому дымоходу, но и кровле.

Виды утеплителей:

Минеральная вата считается самым подходящим материалом для утепления труб дымохода. Кроме того, что это относительно дешевый способ утепления, сама процедура, очень проста и не требует много времени — труба обматывается утеплителем и стягивается с помощью металлических скоб. Если в качестве утеплителя выбрана минеральная вата, то можно проводить утепление трубы дымохода своими руками.

Кроме того, существуют такие утеплители как шлакобетонные плиты, кирпичи, шлаковый раствор и утепление трубы дымохода с помощью стального футляра.

Правильно подобранный утеплитель позволит избежать разрушения трубы и защитит кровлю.

Виды дымоходов

Теперь рассмотрим, какие же виды дымоходов бывают, так как от этого зависит каким лучше материалом его утеплять. Итак, рассмотрим виды дымоходных труб:

  1. Асбестоцементные дымоходы. В таких трубах в основном утепляют внешнюю часть. Утепление дымовой трубы асбестоцементной проводится следующим образом: поверхность трубы очищается от грязи, и минеральная вата размещается в стальной кожух. Все части кожуха скрепляются между собой с зазорами не более 100 мм. Незаполненное пространство между трубой и кожухом заполняется густо разведенным цементным раствором. Минеральную вату можно использовать и без стального кожуха, но в этом случае ее необходимо намотать на трубу в несколько слоев. Утепление трубы дымохода своими руками при помощи минеральной ваты – очень простой способ.
  2. Стальные дымоходы выполнены из нержавеющей стали. Чтобы утеплить дымоход такого вида, нужно вставить трубу с большим диаметром в трубу меньшего диаметра. Пространство, которое останется между ними заполнить или минеральной, или стеклянной ватой. Толщина утеплителя внутренней стороны равно примерно 3-5 см, а внешней – 7-10 см.
  3. Дымоходы кирпичные. Утепление дымовых труб из кирпича довольно сложный процесс. Необходимо закрепить на трубе армированную сетку шлаково-известковый раствор в несколько слоев. Слои наносить друг за другом, ожидая, пока предыдущий слой высохнет. Толщина слоев должна быть приблизительно 3-5 см. После того как последний слой окончательно высохнет, побелить трубу меловой краской.

Как утеплить дымоход своими руками?

Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.

Кирпичный дымоход

Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.

  1. Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
  2. Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.

Основные преимущества такой сложной конструкции:

  • тепловые потери снижаются в 2 раза;
  • значительно снижается вероятность накопления конденсата;
  • заметно увеличивается прочность и долговечность конструкции.

Асбестоцементный дымоход

Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:

  1. Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
  2. Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
  3. После полного заполнения зазора верх конструкции заливается густым бетонным раствором.

Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

Стальной дымоход

Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.

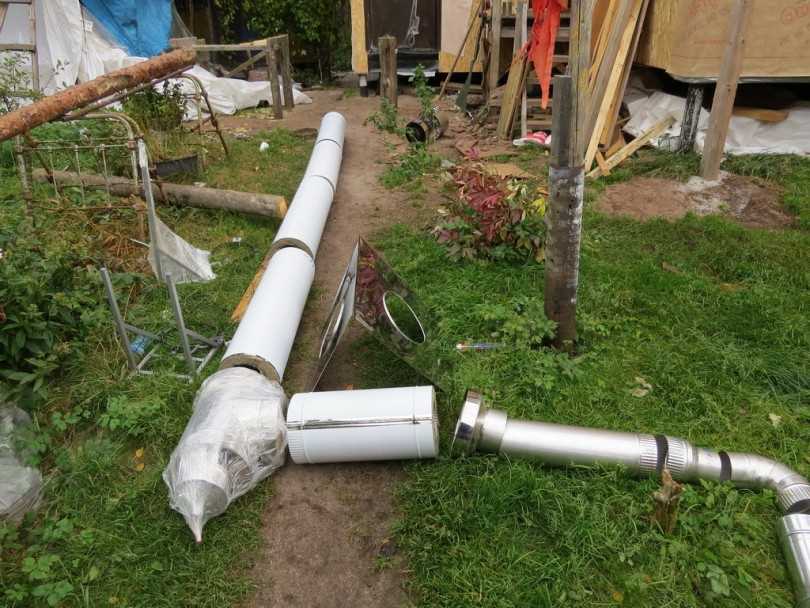

Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.

Утепление печной трубы на чердаке

Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.

Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.

Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.

При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:

Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.

Проверка

Чтобы проверить, насколько качественно уложен теплоизоляционный слой, нужно затопить печь. Для диагностики лучше использовать тепловизор. Оптико-электронная система поможет определить качество герметизации наружного кожуха. При правильном монтаже стенки конструкции дымоотвода, швы в местах соединения не пропускают тепло. Места просачивания теплового потока укажет экран прибора. Неполная герметичность приводит к перегреву утеплительного материала. При обнаружении проблемы происходит демонтаж внешнего кожуха и проводится повторная изоляция.

Утеплительные работы должны производиться после окончания монтажа дымоходной системы и вентиляционных элементов. При обустройстве дымоотводов необходимо использовать современные виды изоляционных материалов. Лучше применять готовые изделия с теплоизоляцией.

Обзор способов утепления трубы дымохода своими руками

При обустройстве индивидуального отопления отведение отходов горения невозможно организовать без установки дымохода. Одним из условий качественной работы отопительной системы с минимальными затратами энергоресурсов является грамотно продуманное утепление. Какие способы существуют и как утеплить трубу дымохода своими руками, рассмотрим ниже.

Нужно ли утеплять дымоходную трубу

Независимо от расположения дымоходной трубы утеплять ее нужно на всем протяжении. Причиной этому служит то, что в неутепленном дымоходе образующиеся при сгорании энергоносителя вещества при взаимодействии с окружающей средой выделяют конденсат. Собирающийся в этих скоплениях влаги продукт сгорания способен образовывать опасную для здоровья человека серную кислоту. А если вдобавок еще и нарушена тяга в дымоходе, то это может и вовсе губительно отразиться на домочадцах.

Теплоизоляция всех элементов системы отопления — обязательное условие ее эффективности работы

Кроме того, осевшие на стенках конструкции агрессивные кислоты способны впитываться в их структуру, постепенно разрушая. Приостановить разрушительные процессы дымохода можно только путем утепления его наружных стенок.

Утеплитель для трубы дымохода позволяет снизить вероятность возникновения так называемой «точки росы» – места за пределами жилого пространства, в котором образуется конденсат.

Но помимо наружного утепления желательно те же действия выполнить и на участке между крышей и полом чердака, где в зимний период может возникать процесс конденсации влаги

Способы утепления разных типов конструкций

Убедившись в необходимости этого мероприятия, переходим к выяснению, как и чем утеплить дымоходную трубу.

Чаще всего утепление дымохода специалисты выполняют, применяя четыре способа:

  1. Обшивка минераловатными плитами.
  2. Сооружение каркаса вокруг трубы.
  3. Установка труб большего диаметра.
  4. Оштукатуривание поверхности.

Для создания надежной и долговечной теплоизоляции чаще всего используют:

  • Волокнистые утеплители (минеральная или стекловата);
  • Сыпучие материалы (сухой песок, керамзит, дробленый кирпич).

Выбор ограничивается только возможностью сочетания их с материалом, из которого выполнена дымоходная труба, и запланированным бюджетом. Главное условие – материалы должны быть огнеустойчивыми.

Сегодня производители теплоизоляционной продукции предлагают широкий выбор материалов, которые можно применять для утепления трубы дымохода

Асбестоцементные трубы

Для утепления асбестоцементных конструкций применяют каркасную технологию. Работу выполняют в несколько этапов:

  1. Перед тем как утеплить дымоходную трубу своими руками конструкцию тщательно очищают от пыли и грязи.
  2. Их оцинкованного железа сооружают разборной защитный кожух. Размеры конструкции определяются из расчета, что расстояние между ее внутренними стенками и трубой должно быть не менее 6 см. Высота разборных сегментов кожуха не должна превышать 100 см.
  3. Сначала монтируют нижнюю часть кожуха, плотно прокладывая между стенками минеральную вату. Затем надевают среднюю часть, повторяя манипуляции. Кромки сегментов соединяют болтовыми шпильками так, чтобы не было зазоров.
  4. Переходят к оформлению верхней части конструкции. Для этого верхний срез утеплителя для предотвращения его намокания закрывают цементным раствором.

Внимание: верхнюю часть конструкции кожуха устанавливают, выдерживая небольшой наклон. Образующиеся при этом щели заделывают цементным раствором. Предупредить обрастание асбестоцементных труб сажей проще всего, соорудив защитный кожух

Предупредить обрастание асбестоцементных труб сажей проще всего, соорудив защитный кожух

Утепление труб из нержавейки и асбеста

Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.

Для утепления можно применять минвату в рулонах или специальные изделия для труб.

При проведении работ важно соблюдать следующие требования:

  • при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
  • для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.

Временная теплоизоляция

Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:

  • подготавливают минеральную вату в рулонах;
  • обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
  • стягивают и закрепляют материал скобами.

Способ подойдет только для применения в условиях холодного чердака. Материал без защитного слоя не сможет работать в наружных условиях, поскольку не устойчив к влаге и негативным воздействиям среды.

Чтобы выполнить полноценное утепление, потребуется провести следующий комплекс мероприятий:

Теплоизоляция стальной трубы

Изготавливают кожух из оцинкованной стали. При подборе ширины листа для изготовления учитывают необходимый диаметр внутренней трубы (так, чтобы между двумя слоями оцинковки поместился утеплитель нужной толщины). При большой протяженности труб рекомендуется изготавливать наружную трубу из составных частей, максимальная длина которых составляет 150 см.
Поверхность трубы и места для проведения работ очищают от грязи, пыли, мусора.
Закрепляют нижнюю часть оцинкованного кожуха. Заполняют пространство между трубами утеплителем. Устанавливают следующий элемент из стали и повторяют процесс

Важно обеспечить плотное примыкание элементов кожуха друг к другу.

Дойдя до верха дымохода, конструкцию устанавливают с небольшим наклоном. Все имеющиеся щели устраняют с применением цементного раствора.

Грамотное утепление трубопровода для отвода продуктов сгорания позволит не беспокоиться об отсутствии тяги и нарушении режима эксплуатации конструкции.

Способы теплоизоляции в зависимости от материала дымохода

Наши дедушки и отцы конструировали трубы для вывода вредных продуктов сгорания из кирпича, этот тип продукции был доступен и считался приоритетным.

Но сегодня эти времена постепенно уходят в прошлое, изобилие продукции позволяет каждому хозяину выбрать составляющую на свое усмотрение, асбестовые и металлические элементы по праву можно считать долговечными, практичными, безопасными. Для каждого вида лучше подбирать максимально подходящий утеплитель, вопрос является сугубо индивидуальным.

Утепление кирпичного дымохода

Такую конструкцию специалисты советуют усовершенствовать с помощью оштукатуривания, ведь защиты от возгорания будет недостаточно, кирпич способен впитывать влагу, что приводит к его быстрому разрушению.

Поэтому к гидроизоляции стоит относиться не менее серьезно, повысить показатели надежности получится с минеральной или базальтовой ватой, она также часто используется профессионалами, у которых можно получить консультацию как утеплить дымоход из кирпича.

Утепление металлической трубы

Подобные приспособления зачастую устанавливают для обслуживания таких приспособлений как:

  1. Камины.
  2. Печи.

Конструкции не используются часто, а служат для украшения и уюта или становятся необходимыми при отключении подачи газа, электричества. В такой ситуации оштукатуривание будет идеально подходить для того, чтобы утеплить дымоход, так же как и к кирпичным трубам.

Но если приспособление используется постоянно, а функциональные возможности оборудования интенсивно применяются, то сэндвич-панели будут максимально удобными для установки. Конструкция такого плана продается в готовом виде, цена на нее высокая, но если бюджет семьи ограничен, то подобное изделие получится создать самостоятельно.

Теплоизоляция трубы из асбеста

Минеральную вату принято считать лучшим вариантом, чтобы произвести утепление дымохода, избежать накопления влаги на материале можно за счет нанесения пленки, которая выполняет защитную функцию

Для асбеста это довольно важно, он очень быстро впитывает воду и разрушения структуры не избежать при таких эксцессах

Некоторые специалисты предпочитают конструировать кожухи, в которые засыпаются сыпучие составляющие, такой способ распространен, но потребует дополнительных растрат. Верхнюю часть заливают раствором, чтобы через это отверстие не попадала влага.

В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться. Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

Подготовительные работы перед монтажом теплоизоляции

Перед проведением теплоизоляционных работ следует проверить надёжность и прочность фундамента, который возводился под печь или другое отопительное оборудование.

После этого следует внимательно осмотреть место вывода дымохода через перекрытия и кровлю. Место вывода через потолок должно быть защищено стальным коробом. Минимальное расстояние от дымохода до стенок короба — не менее 20 см. При выводе через кровлю дымовая труба не должна соприкасаться с конструкций крыши. Для этого следует предусмотреть соответствующие распорки или специальный колпак, который монтируется снаружи здания.

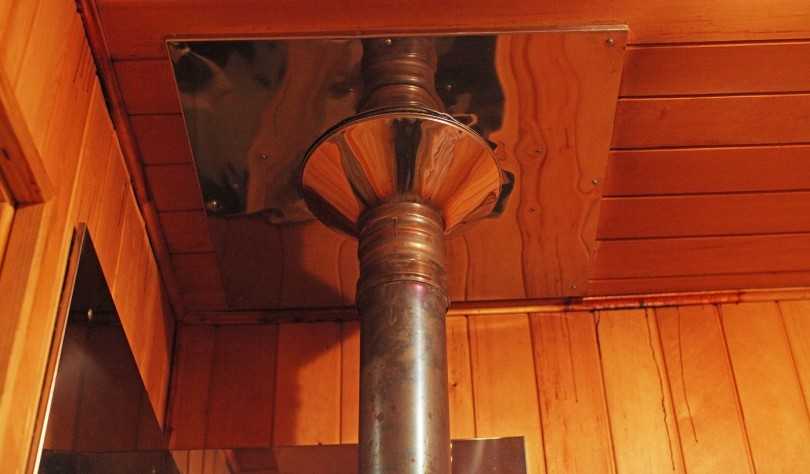

Место вывода дымохода через потолок должно быть защищено металлическим коробом

Чем утепляется асбестовая труба

Теплоизоляция дымохода, сделанного на основе асбестоцемента, элементарна, для всех желающих сделать это своими руками. Конструкция снаружи отделывается минеральной ватой, при этом изначально следует ее протереть от пыли и другого постороннего мусора. Утеплитель крепится посредством подготовленного кожуха из оцинкованной стали, при этом между ним и трубой должен быть технический зазор около 60 мм.

Потребуется сделать несколько телескопических элементов, одеваемых один на другой, с длиной каждого не более 150 см. Укладка изолятора осуществляется последовательно с трамбовкой, по всей длине дымохода. Также можно использовать засыпные теплоизоляционные материалы, например, битый кирпич или технический шлак.

В верхней части создается небольшой наклон, и в образовавшиеся пустоты между оцинковкой и трубой заливается раствор цемента до полного заполнения пространства.

Утепление асбестовой дымовой трубы

Некоторые хозяева домовладений, делая утепление своими руками, предпочитают обходиться без кожуха, и, несколькими слоями минеральной ваты обматывают трубу, с последующей стяжкой ее хомутами. Минусом представленного способа считается не долговечность конструкции, поскольку она будет однозначно впитывать влагу, набирать массы, «сползать» и плохо держать температуру.

Видео №2. Обшивка кирпичной трубы жестью

Чем утеплить дымоходную трубу

Для печной трубы можно использовать различные утеплители. Стоимость не так важна, ведь утеплителя для работы понадобится совсем немного. Важнее решить вопрос, как укрепить утеплитель вокруг трубы снаружи, как утеплить котельную в доме и как определиться с выбором утеплителя?

Чем утеплить дымоходную трубу

Обычно для дымохода строители используют волокнистые утеплители, минеральную вату или стекловату, а также битый кирпич и шлакобетонные плиты. Не стоит при этом использовать горючие и легковоспламеняющиеся материалы, ведь конструкции нагреваются до высоких температур.

Применять материал лучше тот, который можно уложить самостоятельно. Перед началом работ внимательно прочитайте инструкцию производителя по применению утеплителя. Например, следите, чтобы волокна стекловаты не попали на кожу в глаза или в дыхательную систему. Используйте средства защиты.

Утепление дымоходных труб зависит во многом от материала, из которого выполнена конструкция трубы. Опишем, какими лучше материалами следует утеплить кирпичные, стальные и асбестоцементные дымоходы.

Таблица сравнения технических характеристик различных материалов утеплителей

Вид утеплителя для дымоходаТолщина волоконКоэффициент теплопроводности материалаТемпература нагревания максимальная, в 0ССтепень гигроскопичностиКомментарий
Стекловата5 – 15 микрон (при длине 1,5 – 5 см)0,03 – 0,052 Ватт/(метр*Кельвин)450средняя
Шлаковата4 -12 микрон (при длине в 16 мм)0,46 – 0, 48 Ватт/(метр*Кельвин)300высокаяне рекомендуют использовать для утепления дымохода из-за высокого влагопоглощения материала
Каменная вата7 микрон (длина – до 5 см)0,032 – 0,048 Ватт/(метр*Кельвин)1100не является гигроскопичнымвлагостойкая, выдерживает большую нагрузку – до 80 кПа

Обзор способов утепления трубы дымохода своими руками

При обустройстве индивидуального отопления отведение отходов горения невозможно организовать без установки дымохода. Одним из условий качественной работы отопительной системы с минимальными затратами энергоресурсов является грамотно продуманное утепление. Какие способы существуют и как утеплить трубу дымохода своими руками, рассмотрим ниже.

Нужно ли утеплять дымоходную трубу

Независимо от расположения дымоходной трубы утеплять ее нужно на всем протяжении. Причиной этому служит то, что в неутепленном дымоходе образующиеся при сгорании энергоносителя вещества при взаимодействии с окружающей средой выделяют конденсат. Собирающийся в этих скоплениях влаги продукт сгорания способен образовывать опасную для здоровья человека серную кислоту. А если вдобавок еще и нарушена тяга в дымоходе, то это может и вовсе губительно отразиться на домочадцах.

Теплоизоляция всех элементов системы отопления — обязательное условие ее эффективности работы

Кроме того, осевшие на стенках конструкции агрессивные кислоты способны впитываться в их структуру, постепенно разрушая. Приостановить разрушительные процессы дымохода можно только путем утепления его наружных стенок.

Утеплитель для трубы дымохода позволяет снизить вероятность возникновения так называемой «точки росы» – места за пределами жилого пространства, в котором образуется конденсат.

Но помимо наружного утепления желательно те же действия выполнить и на участке между крышей и полом чердака, где в зимний период может возникать процесс конденсации влаги

Способы утепления разных типов конструкций

Убедившись в необходимости этого мероприятия, переходим к выяснению, как и чем утеплить дымоходную трубу.

Чаще всего утепление дымохода специалисты выполняют, применяя четыре способа:

  1. Обшивка минераловатными плитами.
  2. Сооружение каркаса вокруг трубы.
  3. Установка труб большего диаметра.
  4. Оштукатуривание поверхности.

Для создания надежной и долговечной теплоизоляции чаще всего используют:

  • Волокнистые утеплители (минеральная или стекловата);
  • Сыпучие материалы (сухой песок, керамзит, дробленый кирпич).

Выбор ограничивается только возможностью сочетания их с материалом, из которого выполнена дымоходная труба, и запланированным бюджетом. Главное условие – материалы должны быть огнеустойчивыми.

Сегодня производители теплоизоляционной продукции предлагают широкий выбор материалов, которые можно применять для утепления трубы дымохода

Асбестоцементные трубы

Для утепления асбестоцементных конструкций применяют каркасную технологию. Работу выполняют в несколько этапов:

  1. Перед тем как утеплить дымоходную трубу своими руками конструкцию тщательно очищают от пыли и грязи.
  2. Их оцинкованного железа сооружают разборной защитный кожух. Размеры конструкции определяются из расчета, что расстояние между ее внутренними стенками и трубой должно быть не менее 6 см. Высота разборных сегментов кожуха не должна превышать 100 см.
  3. Сначала монтируют нижнюю часть кожуха, плотно прокладывая между стенками минеральную вату. Затем надевают среднюю часть, повторяя манипуляции. Кромки сегментов соединяют болтовыми шпильками так, чтобы не было зазоров.
  4. Переходят к оформлению верхней части конструкции. Для этого верхний срез утеплителя для предотвращения его намокания закрывают цементным раствором.

Внимание: верхнюю часть конструкции кожуха устанавливают, выдерживая небольшой наклон. Образующиеся при этом щели заделывают цементным раствором

Предупредить обрастание асбестоцементных труб сажей проще всего, соорудив защитный кожух

Стальной дымоход – установка

Установка тематического изделия не требует особых навыков. Однако соблюсти некоторые моменты придется:

  • Во-первых, труба должна быть обмотана термостойким слоем, чтобы окружающие материалы не нагревались;
  • Во-вторых, располагать стальной дымоход необходимо как можно дальше от элетросети и газовой трубы;
  • В-третьих, глубина врезания одного трубного отрезка в другой должна равняться радиусу наружного сечения изделия;
  • В-четвертых, готовый дымоотвод должен идти равномерно, т.е. без сужения.

Верх трубы должен иметь оголовок, чтобы гасить искры. Обязателен конус для защиты отверстия от осадков.

Утепление своими руками — порядок действий

Перед тем как приступить к устройству теплоизоляции, подготовьте всё необходимое для работы. Очистите трубу от пыли, заделайте трещины и сколы

Важно, чтобы поверхность была сухой, иначе качество теплоизоляции снизится

Оштукатуривание

Смесь перемешивается с водой при помощи строительного миксера в пропорциях, указанных производителем. Правильнее сначала налить в ёмкость воду, а затем добавлять сухую смесь. Шпателем или мастерком раствор наносится пятнами по всей поверхности трубы и разравнивается.
Труба обтягивается армирующей сеткой по пятнам раствора, которые закрепят её на поверхности. Сетка необходима для укрепления штукатурного слоя, она играет роль каркаса. Поверх армирующей сетки накладывается первый слой штукатурки

Важно, чтобы он покрыл всю поверхность без пропусков. Штукатурка разравнивается и оставляется для просушки

После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить. Для хорошей теплоизоляции понадобится 3–5 слоёв. После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши.

Видео: штукатурка и утепление дымохода

Гильзирование или сэндвич-дымоход

  1. Для этого понадобится стальная или оцинкованная труба, диаметром больше дымохода на 6—10 см и минеральная или базальтовая вата.
  2. Дымоход обматывается слоем изоляционного материала. Толщина слоя должна быть не менее 5 см, обмотка производится внахлёст.
  3. Слой ваты фиксируется витками проволоки или фольгированным скотчем.
  4. Поверх утеплителя надевается защитный кожух. Гильзу из тонкого металла рекомендуется закрепить адгезивной лентой и стягивающими ремнями.
  5. Между верхней кромкой защитного кожуха и утеплителем оставляется зазор, который заполняется цементным раствором для защиты ваты от влаги.

Гильзирование кирпичного дымохода

Описанный выше способ подходит для металлических и асбестовых дымоходов, кирпичный потребует больших усилий и времени.

  1. Маты утеплителя нарезаются в размер стен дымохода и крепятся к ним при помощи вязальной проволоки или скотча. В некоторых случаях может понадобиться обрешётка.
  2. Снаружи дымоход обкладывается кирпичом, шлакобетонными блоками, обшивается металлическим сайдингом или асбестобетонными плитами.

Утепление сыпучими материалами

  1. Вокруг дымоотвода сооружается кожух. В зависимости от материала он может быть круглого или прямоугольного сечения.
  2. Зазор между кожухом и трубой заполняется песком, керамзитом или битым кирпичом.
  3. Сверху заливается цементный раствор для предотвращения попадания внутрь влаги.

Для утепления керамзитом и другими сыпучими материалами необходим кожух

Такие несложные работы не только уберегут дымоход от разрушения и продлят срок его эксплуатации, но и помогут существенно сэкономить за счёт минимизации потери тепла.

Монтаж утеплителя своими руками

Перед началом работы нужно узнать основные правила нанесения утеплителя, и узнать: как утеплить самому дымоходную железную трубу. Изоляция, проведенная по правилам, позволит хозяину не нарушить технологию составления конструкции, не беспокоится о снижении тяги в дымоходе.

Необходимые инструменты и материалы

Для монтажных работ по утеплению дымоходной трубы снаружи потребуется набор инструментов, которые имеются в каждом хозяйстве: рулетка, шуруповерт, «болгарка», саморезы, ножницы по металлу, нож для разрезания утеплителя, средства защиты.

Расчет размеров конструкции

Чтобы правильно организовать работу, нужно рассчитать параметры постройки, затраты. От того, какой вид топлива используется, температура разогрева внутренней стороны выводящего канала, а также утепляющий слой.

Количество изоляции рассчитывают согласно проведенным измерением:

  • внешним параметрам утепляемой поверхности;
  • высоту конструкции;
  • расстояние от нижнего выхода патрубка.

Расход изоляции на дымоход для котла на твердом топливе будет, например, таким: при его высоте 5 м, диаметре 219 см – базальтовых цилиндров нужно 5 погонных метров с толщиной слоя 5см, параметрами по внутреннему диаметру. Листового утеплителя потребуется 3,5 м². Для защитного кожуха купить оцинковки, толщиной 2,7 см.

Высота выступающего торца зависит от расстояния канала до конька крыши. Расположена на расстоянии 1,5 м от центра дома, дымовая труба должна быть выше конька на 50 см. Два метра от центра – высота на уровне конька, три метра на скатных кровлях – высоту определяют под углом 10°, между линией горизонта и конька.

Ход работ

Перед монтажом потребуется купить дымоходные секции, средство от коррозии, утеплитель, кронштейны и хомуты, жаростойкий герметик, влагозащитную ткань, оцинковку для облицовки, профили для каркаса, асбестовый уплотнитель, огнестойкую пену.

  1. Перед использованием утеплителя на трубу наносят антикоррозийное вещество. На поверхности образуется защитная пленка, которая длительное время защищает металл от разрушения. Совмещают и закрепляют части трубы таким образом, чтобы влага не попадала в стыки при стекании. Соединение должно иметь длину 5-7 см для устойчивости.
  2. После соединения сегментов металлическую трубу обматывают утеплителем. Края изоляции наматывают внахлест, закрепляют стальными хомутами или алюминиевой проволокой. Провод с наружной изоляцией использовать нельзя. Под влиянием высоких температур изоляция расплавиться, прочность крепления ослабнет, что приведет к деформации обмотки.
  3. Мягкую поверхность укрывают пароизоляционной тканью, поверх нее закрепляют листы оцинкованной стали. Оцинковку закрепляют внахлест, снизу вверх, с заходом 7-10 см, фиксируют хомутами через каждые 30 см.
  4. В кровле вырезают отверстие, которое соответствует по диаметру утепленному дымоходу.
  5. Под крышей и на внешней стороне потолка к стропильной конструкции, выставляют горизонтальное закрепление для устойчивости дымохода.
  6. Просветы между крышей и конструкцией заделывают жаростойкими негорючими материалами, задувают жаропрочной пеной, накрывают металлическим кожухом.

Инструкция по сборке дымохода

Итак, подходящая схема прокладки выбрана, материалы закуплены. Перед монтажом дымового канала выполните следующие подготовительные работы:

Проложите трассу будущего газохода. Проследите, чтобы при пересечении стены или потолка трубопровод не попал на несущие конструкции – стойки каркасного дома, кровельные балки, стропила.
Установите котел либо печь

Здесь важно удачно выбрать место, чтобы дымоотвод не поворачивал больше 2 раз (третьим поворотом считается вход в тройник).
Защитите горючую облицовку потолка и прилегающих к теплогенератору стен от возгорания. Используйте оцинкованный лист + базальтовый картон, плиты минерита либо другие огнестойкие материалы.
Проделайте проходное отверстие во внешней стене или перекрытии (смотря какую схему вы избрали).

Для начала попробуйте собрать дымоходные фрагменты на земле, согласно разработанной схеме. Убедитесь в наличии всех деталей и крепежа.

Пример монтажной схемы для установки дымоотвода внутри дома

Важный нюанс. Для стыковки секций дымохода часто используется высокотемпературный печной герметик. Когда состав затвердеет, разъединить модули не удастся, только разрезать болгаркой. Опять же, Schiedel рекомендует собирать свои фрагменты без герметика, только на хомутах.

Как правильно установить сэндвич дымоход своими руками:

Напоминание. Соединение 2 элементов не должно оказаться внутри стены, в ППУ. Запрет распространяется на конструкции любой горючести, даже нулевой.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл.
    Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
