Твердотопливные котлы своими руками: схема котла на твердом топливе, размер самодельного котла отопления, конструкция, чертеж, как сварить котел длительного горения, как сделать

Пошаговая инструкция сооружения котла на твердом топливе

Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:

  1. Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу Ø50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
  2. Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
  3. Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60×40 мм.
  4. Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
  5. Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
  6. Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

  • металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

  • сварочный аппарат;
  • листовая сталь толщиной 5 мм (для распределителя);
  • болгарка;
  • труба ø6 см для подачи кислорода;
  • труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределительВоздушный распределительВоздушный распределительДвойные стенки котлаДвойные стенки котлаКотел

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

ЗольникЗагрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым

Крышка котлаКрышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй – выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Как проверить агрегат перед запуском

Прежде чем устанавливать прибор, нужно его протестировать. Лучше это делать на улице. Во время проверки проявятся места неплотного соединения и прочие недочеты.

После подключения агрегата следует запитать трубную систему, открыв все запорные арматуры. Затем повысить давление воды до 1,3 атм и наблюдать за соединениями, кранами в течение суток. Обнаружив подтекания, нужно отключить отопитель, устранить дефекты.

Котел длительного горения на угле можно сделать самостоятельно. Для этого вначале следует изучить его внутреннее оснащение, понять принцип нагрева, рассчитать и подобрать материалы, ориентируясь по чертежам. Также нужно уметь работать со сварочным аппаратом. Размечать, монтировать детали лучше по схемам. При установке в котельную, запуске и эксплуатации необходимо обязательно соблюдать меры безопасности.

Возможно вас заинтересует статья о том, как сделать котел длительного горения на дровах своими руками.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

  • Следить, чтобы температура внутри контура не превышала граничных показателей.
  • Питающий трубопровод запрещается оснащать запорным вентилем.
  • В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
  • Вентиляция в помещении должна быть полностью исправной.
  • Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

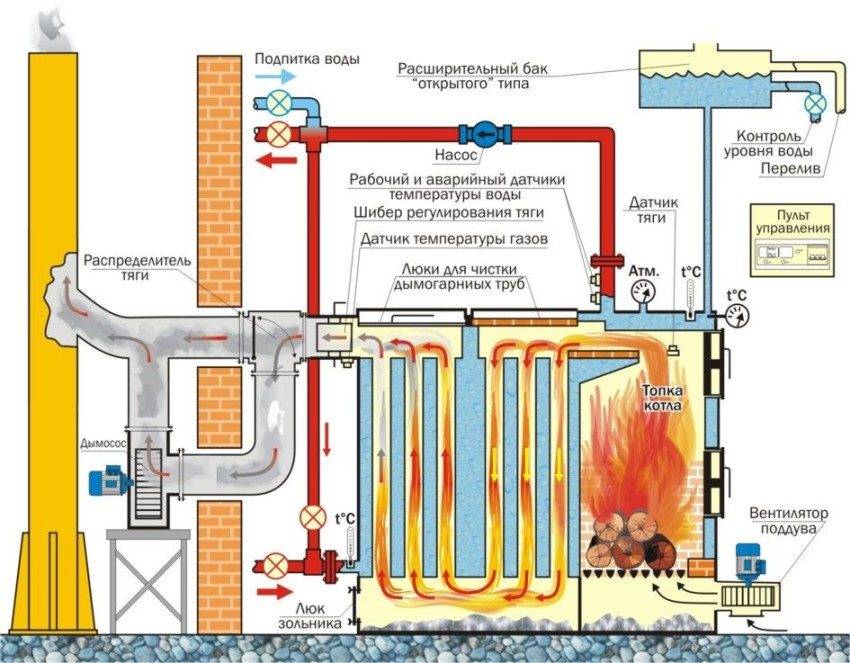

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Как выбрать и на что обратить внимание?

Важнейшими показателями при выборе твердотопливных котлов длительного горения с встроенным водяным контуром являются:

  1. Доступность необходимого топлива.
  2. Уровень мощности прибора — зависит от площади обогреваемых помещений и требуемого температурного режима теплоносителя.
  3. Тип тяги, создаваемой внутри топочной камеры. Может быть принудительно или естественной. Данный параметр влияет на возможность размещения в конкретном помещении и уровень производительности котла.
  4. Коэффициент полезного действия. Будет зависеть от типа используемого горючего, особенностей конструкции и используемого дополнительно оборудования (наличие или отсутствие вытяжки, автоматизации подачи топлива и т.п.).
  5. Материал теплообменника — обычно это чугун или сталь — влияет на показатели надежности устройства и характеристики теплотехники.
  6. Тип расположения водяной рубашки — важен для того, чтобы верно определить место установки котла с точки зрения правил пожарной безопасности.
  7. Вес агрегата — является важным фактором для опредения основания, где будет располагаться котел. Оно должно быть достаточно прочным и не подлежать деформации.
  8. Метод загрузки горючего и габариты камеры сгорания важны для определения цикла использования агрегата и возможности настройки его автоматизированного обслуживания.
  9. Конструктивные особенности зольника и его доступность будут влиять на удобство выполнения работ по обслуживанию и профилактике котла.
  10. Уровень стоимости — зависит от сочетания перечисленных выше факторов и репутации марки изготовителя оборудования.

Техника безопасности

Соблюдение правил противопожарной безопасности является одним из основных требований к проектируемым системам с котлами воздушного отопления и вентиляцией. Полный текст требований можно прочесть в пособии 13.91 СНиПа 2.04.05-91. Для оборудования жилых домов используется только часть нормативов.

В частности, если воздуховоды сделаны из горючих материалов, то их прокладку осуществляют в негорючих гильзах или шахтах. Желательно применять материалы с горючестью не ниже группы Г1, то есть слабогорючие. При этом температура продуктов сгорания не должна превышать 135 ℃.

Оптимальным материалом для воздуховодов является оцинковка. А вот вентиляторы и кожухи к ним могут состоять из горючих материалов. В любом случае, стоит проследить, чтобы температура воздуха, поступающего в помещение, не превышала 60 ℃.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

  1. Металлического корпуса, закрывающего внутренние камеры.
  2. Нижней камеры для сжигания топлива.
  3. Верхней камеры для сжигания газа.
  4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
  5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
  6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

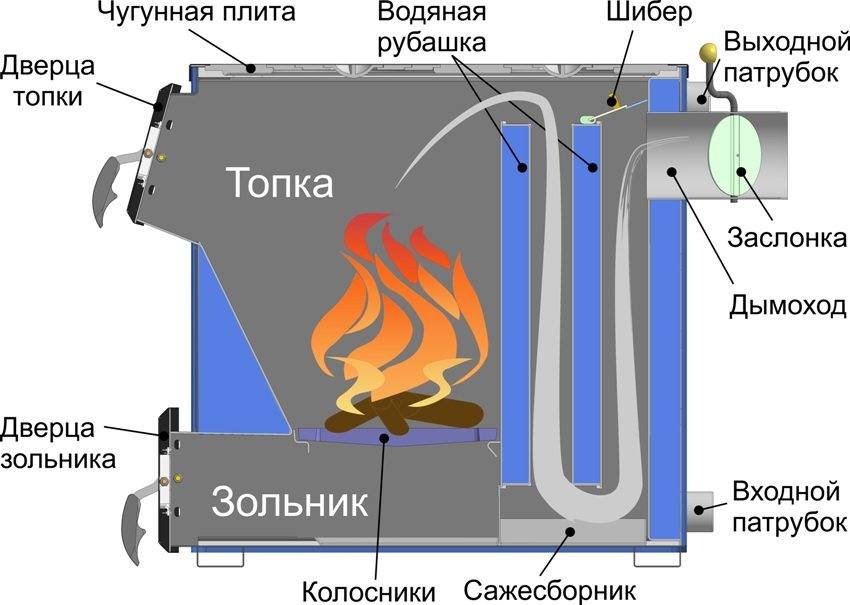

Устройство твердотопливного котла длительного горения следующее:

  • Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
  • Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
  • Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
  • Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

  • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
  • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
  • березовый уголь – такой же, как для мангала;
  • переработанный мусор со свалок;
  • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
  • обычные сухие опилки.

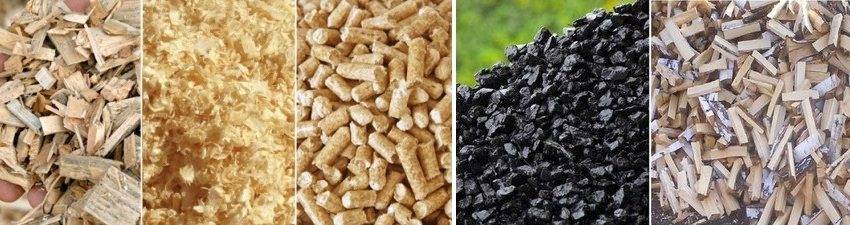

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

  • закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
  • внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
  • теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Особенности твердотопливных котлов

При подключении ТТ котла приходится решать два вопроса:

  • Как избежать перегрева теплоносителя в системе.
  • Как добиться меньшего периода загрузки топлива и более стабильной температуры в доме.

Связано это с особенностью работы традиционных ТТ котлов, их высокой инерционностью. После того как закладка топлива разгорится, можно только немного (манипулируя заслонками) изменять интенсивность горения. На пике, если объем системы небольшой, теплоноситель вполне может закипеть. Это может привести к выходу из строя как самого котла (один из вариантов), так и элементов системы. Потому решение этой проблемы — первоочередное.

Визуализация — отличная вещь. Сразу становится понятнее, как все подключать

Обеспечение стабильной температуры в дома — тоже важная задача, как и увеличение промежутка между необходимыми топками. Всем хочется тепла и комфорта. И их можно обеспечить.

Еще одна особенность твердотопливных котлов — образование конденсата. Он выпадает на стенках теплообменника, когда температура в обратке падает примерно до 30°C. Конденсат — очень едкая жидкость, которая разъедает даже прочные материалы, значительно сокращая срок эксплуатации котла (на 5-7 лет). Поэтому борьба с конденсатом тоже важна. Для этого тоже есть решение и не одно.

Видео об альтернативных источниках отопления

Ролик об изготовлении ветрогенератора своими руками:

Видео о комбинировании альтернативных источников для получения электричества в небольшом загородном доме:

Небольшое видео об использовании теплового насоса:

Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

  • традиционные отопительные агрегаты;
  • дровяные котлы с пиролизным типом горения (газогенераторные);
  • длительного горения;
  • пеллетные.

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.
