Схемы систем отопления для двухэтажного частного дома

Что делать, если дом большой по площади

План двухтрубной системы.

  1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
  2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
  3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
  4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
  5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

Обратите внимание! Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла. В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Чугунная напольная батарея.

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

  1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
  2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.

Отопительная система с двумя котлами.

  1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
  2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Наиболее дешевый способ преодолеть все проблемы

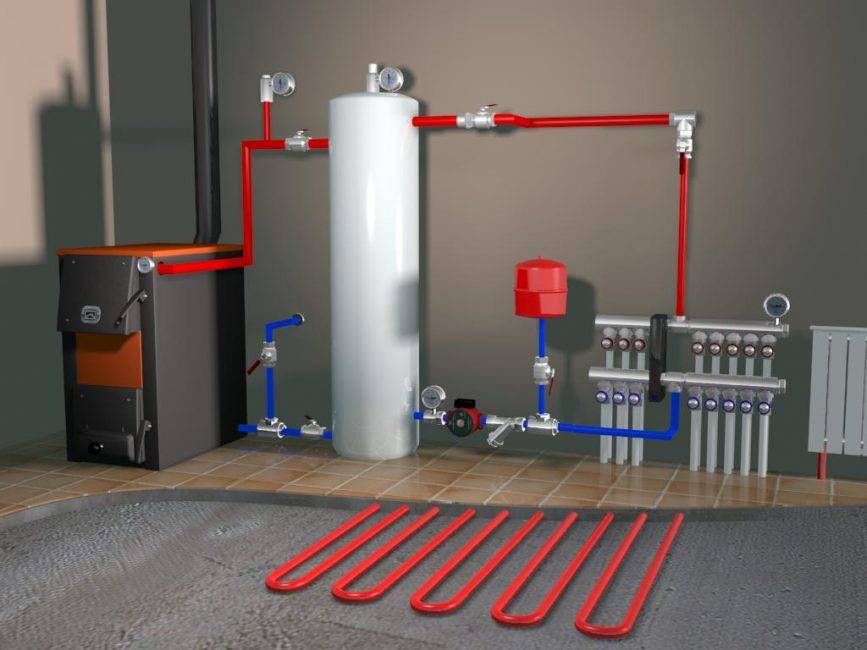

Система с накопительным баком.

  1. Можно и самостоятельно усовершенствовать обогревательную сеть, во много раз повысив ее тепловую инерционность.
  2. Для этого надо добавить в схему аккумулятор тепловой энергии (накопительный бак). Он представляет собой емкость объемом в 300/2000 л, которая имеет два соединительных патрубка. Бак следует хорошо теплоизолировать, для уменьшения тепловых потерь.
  3. Емкость служит для накопления больших объемов нагретой воды. Если котел останавливается, то тратится запас тепла из этого бака. Понятно, что чем резервуар более объемен, тем радиаторы будут стыть медленнее.

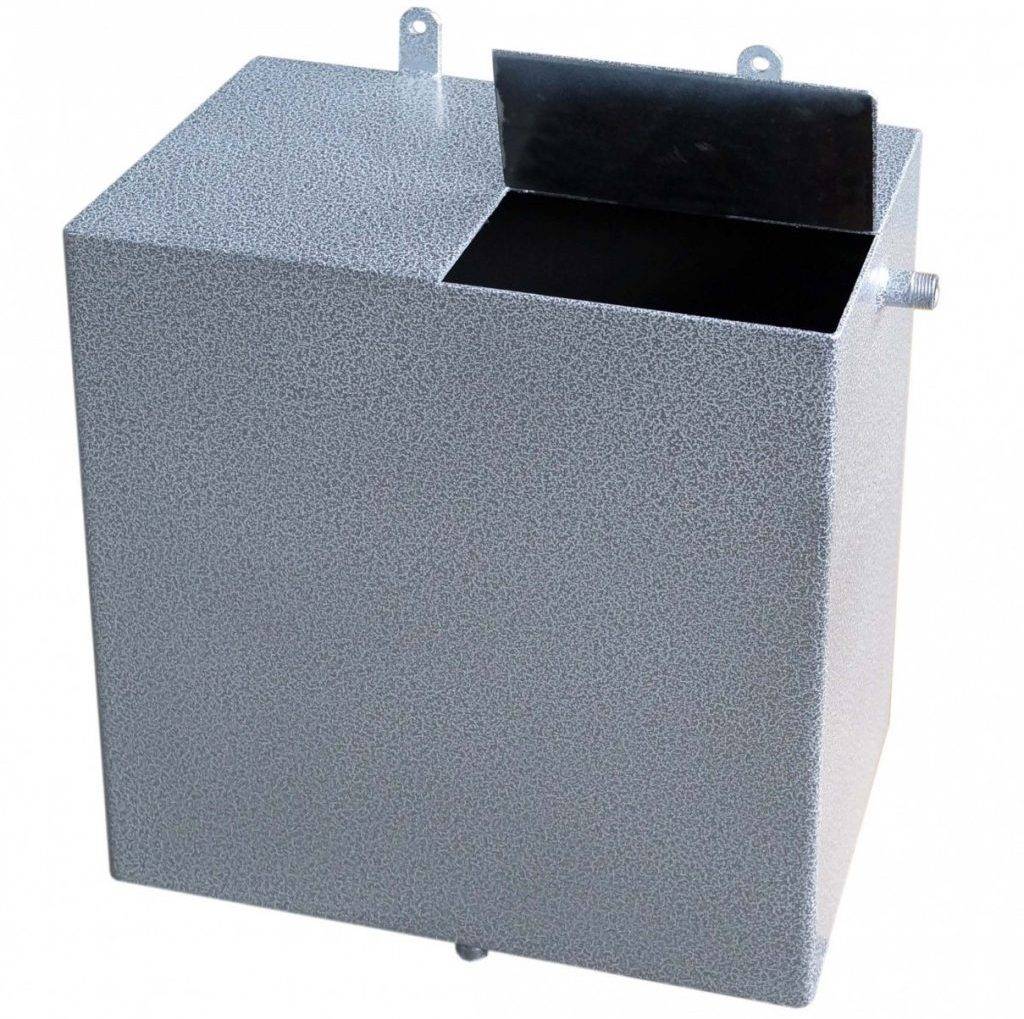

Устройство накопительного бака.

Аккумулятор тепла можно поставить на любом из участков отопительной системы. Можно смонтировать его в подвале. Для этого надо разомкнуть нижний контур двумя патрубками. Есть возможность поставить агрегат в кладовке. Интересный вариант – превратить устройство в основу теплой лежанки. Ведь оно неизбежно будет отдавать некоторое количество тепла в атмосферу.
Аккумулятор скомпенсирует перепады температур теплоносителя, в тот период, пока котел будет согревать воду для ГВС. Он очень выгоден, если котел работает на электричестве.

Обратите внимание! Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого

Качественная утепленная модель, имеющая объем в один кубический метр, вам обойдется в 20/30 рублей, что зависит от компании-производителя.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить. В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Видео расскажет вам еще больше.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них – зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

В чем состоят основные отличия от системы с естественной циркуляцией

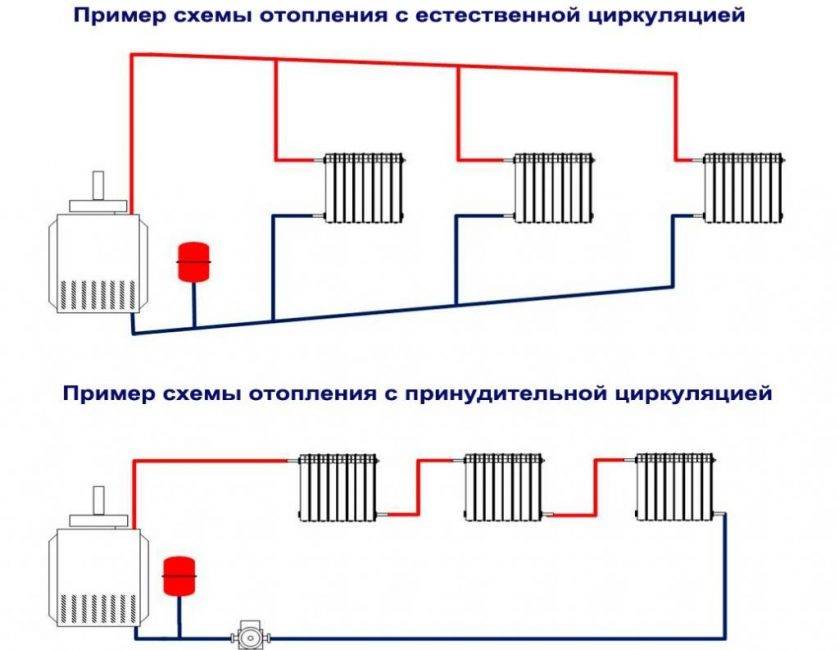

Отопительные системы можно поделить на гравитационные (естественные) и принудительные. Главное отличие между системами – в наличии циркуляционного насоса. В естественной схеме его функции выполняет сила гравитации, которая образуется благодаря теплоносителю, обладающему разным удельным весом (холодная вода тяжелее, чем теплая, т. е. ее плотность выше).

Диаметр рабочих труб, применяемых в монтаже системы с гравитационной циркуляцией, должен быть большим, что увеличивает общие затраты. Такая схема недостаточно эффективна (это можно понять на примере двухэтажного дома, в котором установлена однотрубная система). Гравитационная схема обычно применяется для обогрева одноэтажного здания квадратурой до 100 м2, но в последнее время используется все реже.

Системы с принудительной циркуляцией тепла рассчитаны на строения с большой квадратурой и любым количеством этажей.

К примеру, при строительстве двухэтажного сооружения целесообразно выбрать именно этот метод обогрева. Современные отопительные насосы потребляют минимум электроэнергии и оснащены 3-фазной системой автоматического регулирования мощности. Схема с принудительной циркуляцией удобнее и выгоднее, ведь она влияет не только на общую экономию и эффективность отопления, но и на внешний вид строения.

В идеале, во избежание недочетов и ошибок, монтаж такой сложной системы должен производиться профильными специалистами.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления

Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Схемы систем отопления в двухэтажном доме

Для двухэтажного дома может быть использована коллекторная, однотрубная и двухтрубная система разводки. При использовании однотрубной системы регулировать температуру в помещениях достаточно сложно, так как невозможно перекрыть один из радиаторов, когда все остальные приборы работают.

Однотрубная система подразумевает последовательную циркуляцию горячей воды от прибора к прибору.

Двухтрубная система отопления более универсальна, поэтому лучше подходит для двухэтажного дома. Конструкция подразумевает присоединение как каждому агрегату отопительной системы двух труб, по одной из них подается горячая вода, а по другой выводится остывшая.

От однотрубной системы такой вид схемы отличается порядком присоединения отопительных приборов. Специалисты советуют для повышения эффективности ставить регулировочный бак перед каждым радиатором .

Независимо от площади дома, в двухэтажной постройке всегда достаточно расстояния между верхней точкой подающей магистрали и центром котла для нормальной циркуляции теплоносителя. Такая схема позволяет устанавливать расширительный бак не на чердаке, а на верхнем этаже. Трубу подачи при этом прокладывают под подоконниками или потолком.

Двухтрубная система с циркуляционным насосом, помимо установки радиаторов, позволяет установить водяные «теплые» полы. К отопительной системе можно подключить полотенцесушители на всех этажах и другие подобные приборы.

Стояки для второго этажа рекомендуется размещать непосредственно вблизи самого отопительного котла.

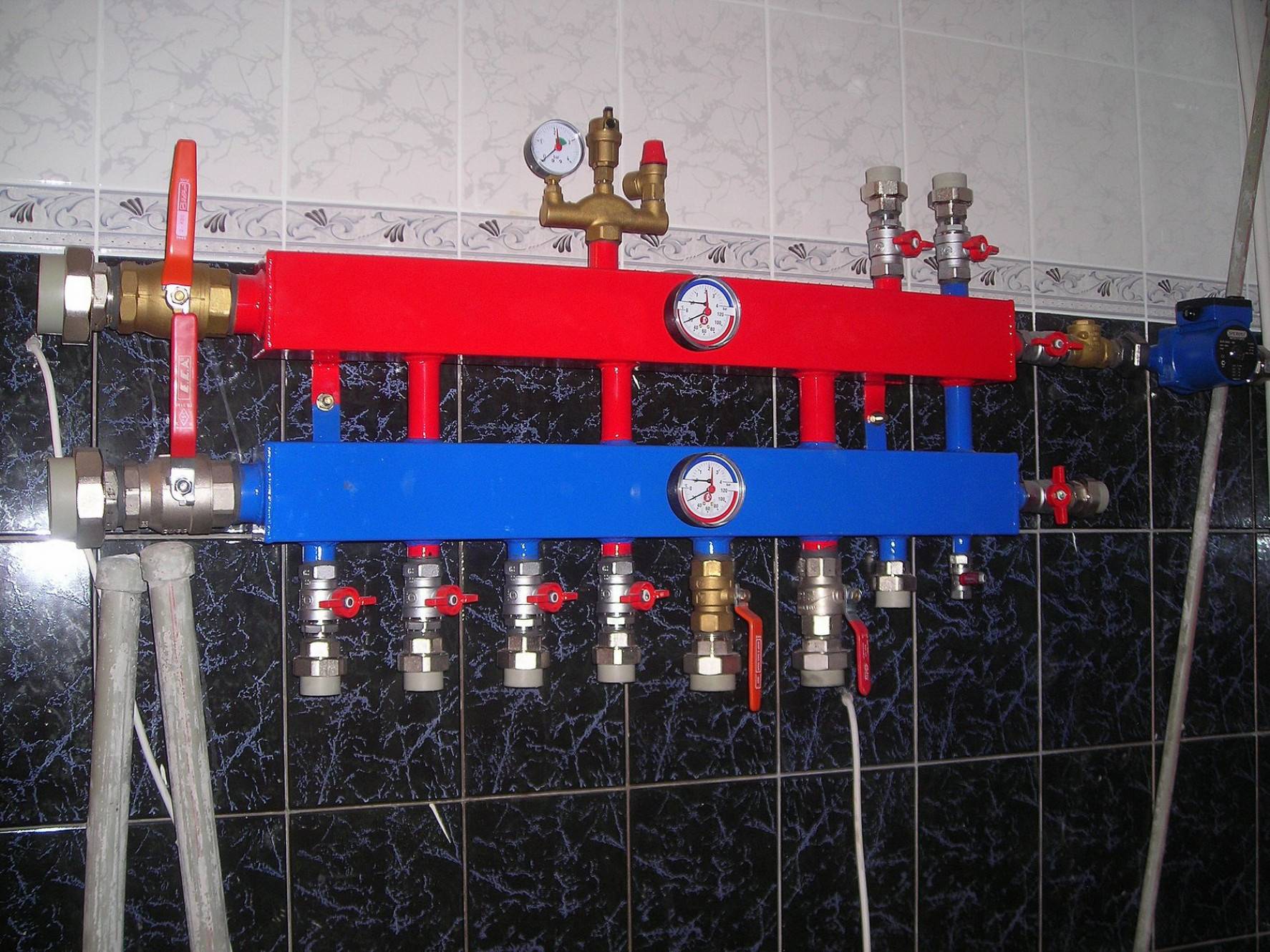

Коллекторные системы

Преимуществом коллекторной системы является то, что монтаж выполняется со скрытыми трубопроводами. Работы может выполнять человек, не имеющий особых навыков в ремонте и строительстве. Отопление может быть проведено как на двух, так и на одном из этажей. Котел размещают на первом этаже, а расширительный бак на втором. Трубы с горячей водой прокладывают под подоконниками или потолком. На каждом радиаторе устанавливается отдельный регулирующий кран.

Для монтажа предпочтительна коллекторная или лучевая схема, которая позволяет регулировать температуру во всех помещениях дома. Трубы скрывают в конструкции пола, а коллекторы размещают в специальных шкафах или нишах стен на каждом этаже. Там же монтируют всю запорную арматуру.

К каждому радиатору подводят трубы от коллекторов, причем система отопления должна быть с принудительной циркуляцией. Это дает возможность снизить разность температуры воды на входе и выходе, а также упростить систему, сделать ее более компактной и избежать излишнего расходования материалов. Запорная арматура в виде шаровых кранов позволяет отключать от циркуляции любой радиатор, не влияя на работу всей отопительной системы.

Преимуществом коллекторной системы является то, что каждый контур отопления является, по сути, независимым и может быть оснащен собственным циркуляционным насосом, автоматикой и кранами.

Трубы для водяного отопления

Для разводки отопительной системы используют трубы из самых разных материалов. В дорогих элитных особняках используют медные трубы, которые имеют высокую стойкость к коррозии и способны выдерживать очень высокую температуру и давление. Соединяют трубы из меди методом высокотемпературной пайки с использованием серебросодержащего припоя. Такие трубы можно легко спрятать в стены, так как срок их службы довольно высок и замены не потребуется очень долго. Медный трубопровод способен послужить нескольким поколениям владельцев дома. Единственный недостаток медных труб – высокая цена.

Трубы из стали используются достаточно редко, так как материал не устойчив к коррозии. В некоторых случаях для монтажа применяют трубы из нержавеющей или оцинкованной стали, которые соединяют резьбовым соединением. Для выполнения таких работ требуется квалификация и определенные навыки.

Самыми распространенными для устройства отопительных систем в двухэтажных домах являются металлопластиковые трубы:

  • На полимерных изделиях внутри не откладывается осадок, что является одним из главных достоинств этого материала. Металлопластиковые трубы устойчивы к коррозии.
  • Доступная цена делает этот вид труб наиболее востребованным при монтаже отопительных систем.
  • Работы выполняются при помощи прессовых или резьбовых соединений без использования сварки, что делает относительно легким монтаж отопления двухэтажного дома своими руками.

Недостаток полимерных труб – высокий коэффициент теплового расширения. Такие параметры при неправильной эксплуатации могут привести к протечкам.

Двухтрубная система отопления

Двухтрубная система отличается разграничением подающего и обратного магистральных трубопроводов. Она представлена двумя типами: горизонтальная и вертикальная схемы. Дополнительно обе эти схемы делятся еще на несколько видов.

Горизонтальная схема выполняется в трех вариациях:

Вертикальная схема выполняется в двух вариациях:

  1. С нижней развязкой: сначала теплоноситель посредством насоса подается в подающие стояки, через них – к батареям, а после отдачи тепла – по обратной линии трубопровода снова в котел.
  2. С верхней развязкой: теплоноситель подается в магистральный трубопровод, располагающийся на чердаке, мансарде или под потолком, затем оттуда по подающим трубам поступает к батареям, а потом идет в обратную линию трубопровода, проложенную в подвале, и возвращается в нагревательный котел.

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

  • принудительная вентиляции
  • гравитационная

Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

  • потолочные инфракрасные обогреватели
  • пленочные системы отопления
  • кабельные системы отопления
  • электроконвекторы.

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

  • с естественной циркуляцией (работа такой системы осуществляется при разности давлений в контуре)
  • с принудительной циркуляцией (с помощью работы циркуляционного насоса)

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

  1. Отопительный котел
  2. Подающий (главный) стояк
  3. Система разводящих трубопроводов
  4. Прямой и обратный стояк
  5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

Особенности систем самотеком

Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку

Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского. поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

  • делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
  • ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

Какую выбрать

В маленьком двухэтажном дачном доме без резервного электрогенератора разумно провести простую однотрубную самотечную систему отопления. В остальных случаях использовать такую конфигурацию нецелесообразно.

Если электроснабжение нестабильно, самотечная схема – единственный разумный вариант. Можно даже обойтись без газового котла, если в доме есть печь.

Коллекторная двухтрубная разводка понравится тем, кто любит порядок и боится испортить дизайн интерьера. Благодаря лучевому подключению не проблема замаскировать теплопровод и даже радиаторы. Поскольку это наиболее сбалансированная и функциональная конфигурация, она подойдет всем, кто не стеснен в средствах.

Если трудно выбрать, велика вероятность, что условия эксплуатации могут измениться или просто хочется получить универсальную систему, двухтрубная тупиковая схема закрытого типа будет лучшим выбором.

На случай отключения электричества она легко адаптируется к эксплуатации по самотечному принципу. Не проблема заменить газовый котел твердотельным или электрическим. Теплоноситель можно использовать любой, если не применять элементы из полипропилена. Допускается подключение теплого пола.

Если закольцевать контур не проблема, часто лучшим выбором будет “Петля Тихельмана”. Популярностью она обязана простоте конструкции и неприхотливости в настройке и эксплуатации.

Не стоит также забывать, что комбинированные многоконтурные разводки помогают обойти многочисленные ограничения.

Оптимальное решение для каждого дома индивидуально. При его разработке следует учитывать архитектурные особенности строения и условия эксплуатации. И если ответственно подойти к составлению проекта, выбору и установке оборудования, система будет работать эффективно и безотказно.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.


Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Устройство двухтрубной системы отопления

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
