Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

  • Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
  • Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
  • Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

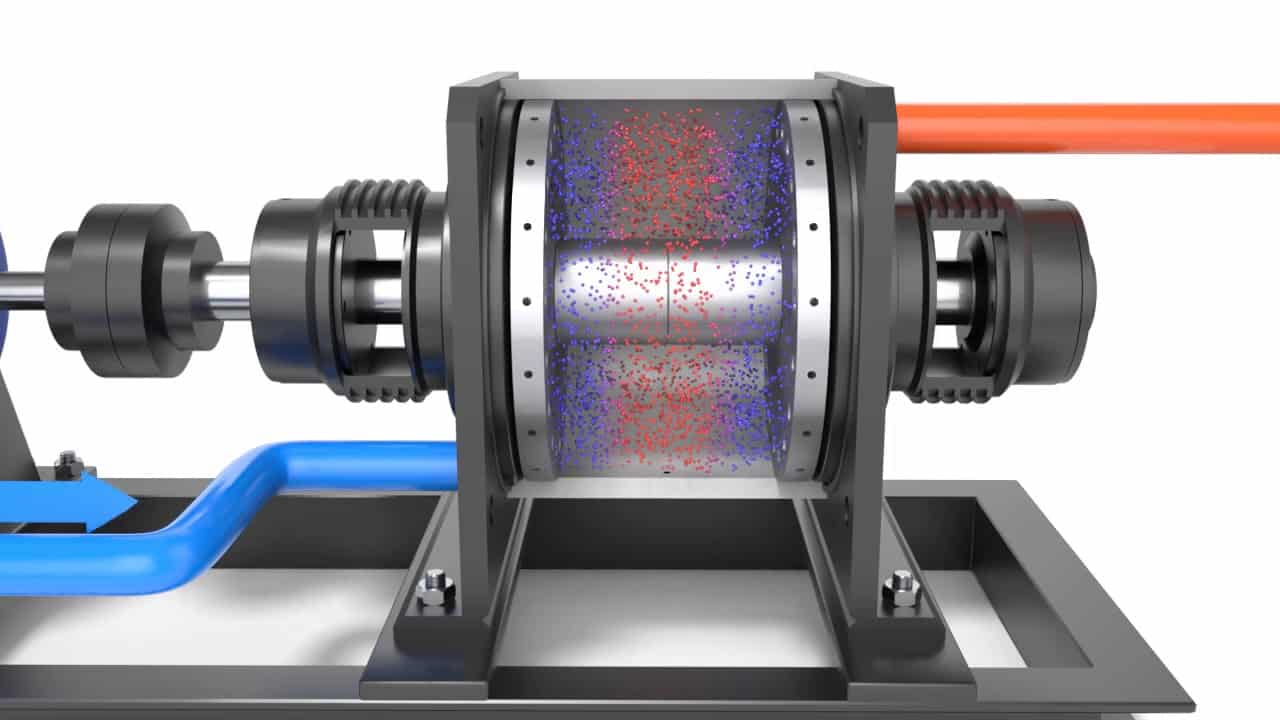

Роторный теплогенератор

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

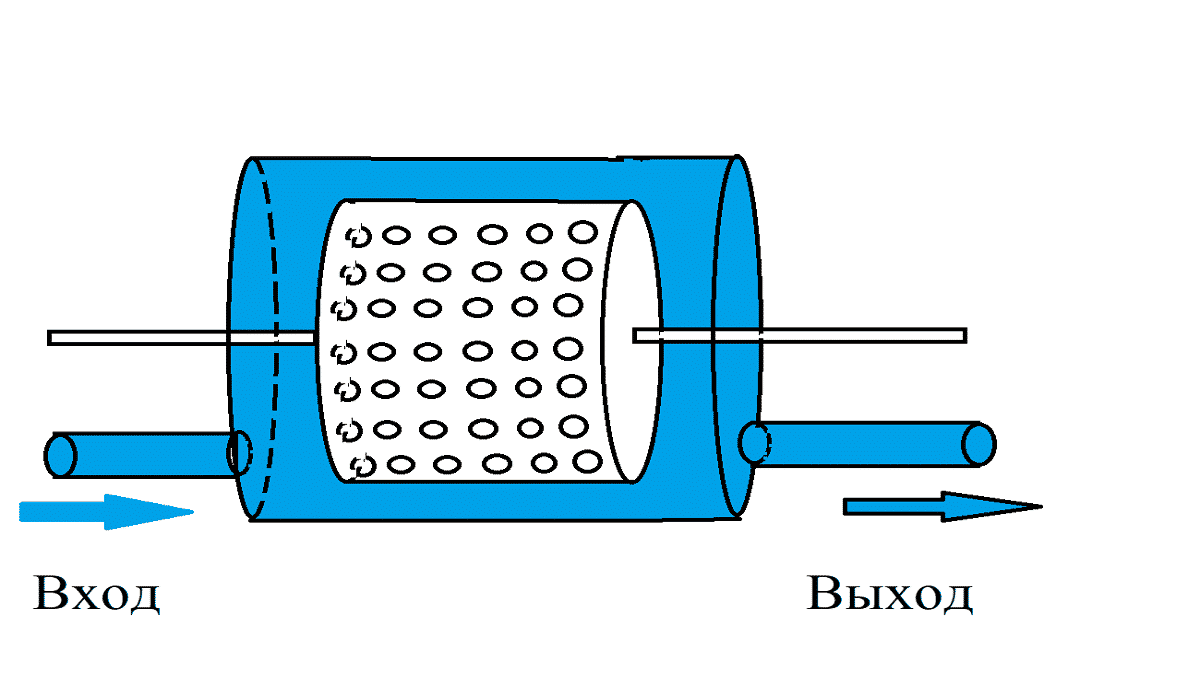

Рис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:


Рис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.


Рис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.

Критерии выбора

При выборе вихревого теплогенератора важно определить актуальные параметры устройства, которые в наибольшей степени подойдут для решения поставленной задачи. К таким параметрам относятся:

  • Потребляемая мощность – определяет количество расходуемой из сети электроэнергии, требуемой для работы установки.
  • Коэффициент преобразования – определяет соотношение потребленной энергии в кВт и выделенной в качестве тепловой энергии в кВт.
  • Скорость потока – определяет скорость движения жидкости и возможность ее регулирования (позволяет регулировать теплообмен в системах отопления или напор в нагревателе воды).
  • Тип вихревой камеры – определяет способ получения тепловой энергии, эффективность процесса и требуемые для этого затраты.
  • Габаритные размеры – важный фактор, влияющий на возможность установки теплогенератора в каком-либо месте.
  • Количество контуров циркуляции – некоторые модели помимо контура теплоснабжения имеют контур отведения холодной воды.

Параметры некоторых вихревых теплогенераторов приведены в таблице ниже:

Таблица: характеристики некоторых моделей вихревых генераторов

Установленная мощность электродвигателя, кВт

55



75



90



110



160

Напряжение в сети, В380380380380380
Обогреваемый объем до, куб.метры.5180706384501020015200
Максимальная температура теплоносителя,оС

95



95



95



95



95

Масса нетто, кг.700920129513501715
Габаритные размеры:

2000

700

775

2000

700

775

2000

700

775

2400

980

775

3200

1000

918

— длина     мм

— ширина  мм.

— высота   мм.

Режим работыавтоматавтоматавтоматавтоматавтомат

Также немаловажным фактором является цена вихревого теплогенератора, которая устанавливается заводом изготовителем и может зависеть как от его конструктивных особенностей, так и от параметров работы.

Устанавливаем насос

Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов

Нам же нужно обращать внимание лишь на две вещи:

  • Сможет ли двигатель раскрутить этот насос;
  • Является ли он (насос) центробежным.

Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.

У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.

Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться

Более того, внутренние элементы начнут разрушаться кавитацией.

Для изготовления корпуса нам потребуются следующие инструменты:

  1. Железная труба с толстыми стенками диаметром около 10 см;
  2. Муфты для соединения;
  3. Сварка;
  4. Несколько электродов;
  5. Турбинка;
  6. Пара патрубков, в которых проделана резьба;
  7. Электрическая дрель;
  8. Сверла;
  9. Ключ разводной.

Теперь – непосредственно к процессу изготовления.

  1. Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
  2. Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
  3. Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
  4. По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом, чтобы получилась форсунка.
  5. Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.

Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.

Про другие способы альтернативного отопления читайте тут

Основные преимущества и достоинства

  • Высокая производительность. Принцип работы отопительных печей для дачи крайне прост и, при этом, весьма эффективен. По способности обогревания больших помещений они превосходят и радиаторные системы отопления, и ИК-обогреватели, и системы «теплый пол»
  • Экономичность. Отопительные печи на дровах не требуют использования дорогостоящего топлива
  • Экологическая чистота. Древесина, используемая для заправки таких печей – на 100% экологичный продукт, не выделяющий токсинов
  • Особый микроклимат. В помещениях, в которых используются отопительные печи на дровах длительного горения, всегда уютно
  • Надежность. Благодаря простой конструкции такие устройства крайне редко выходят из строя. Если же печь сломалась, ее ремонт обойдется гораздо дешевле и займет гораздо меньше времени, чем устранение неисправности радиаторной или инфракрасной отопительной системы
  • Разумная стоимость. Ознакомившись с ценами печей для отопления представленными в нашем каталоге, Вы будете приятно удивлены.

Когда выгодно топить дровами

Хорошо, когда в пределах досягаемости загородного дома проходит газовая магистраль. В таком случае вопрос выбора у большинства хозяев не возникает; дровяное отопление если и присутствует, то для комфорта, в виде камина или небольшой декоративной печки. Если подключиться не к чему, а дом большой, оптимальным выбором станет твердо- или жидкотопливный котел, поскольку электрообогрев обойдется намного дороже, и рассматривать его можно только как дополнительный (запасной) вариант.

Другое дело, если загородный дом небольшой по площади. Для постройки с двумя-тремя комнатами и кухней количество способов обогрева больше, но самым распространенным все равно является использование дров. В загородных коттеджах дровяное отопление выгодно в следующих случаях:

Сезонность проживания. Топить дровами особенно выгодно, если в доме живут не постоянно, а используют его для сезонного отдыха. Даже если поблизости имеется газовая магистраль, проводить газ не всегда рентабельно.

Пристенный способ расположения современной печи для отопления дома на дровах Источник kamine-streubel.de

  • Доступность топлива. Если в округе нет проблем с заготовкой дров, самым экономным способом для дома любой площади станет обогрев дровами.
  • Современная конструкция. Для небольшого дома современная экономичная дровяная печь и грамотно спроектированное отопление станут оптимальным выходом.

Плюсы и минусы

В сравнении с другими теплогенераторами, кавитационные агрегаты отличаются рядом преимуществ и недостатков.

К плюсам таких устройств следует отнести:

  • Куда более эффективный механизм получения тепловой энергии;
  • Расходует значительно меньше ресурсов, чем топливные генераторы;
  • Может применяться для обогрева как маломощных, так и крупных потребителей;
  • Полностью экологичен – не выделяет в окружающую среду вредных веществ во время работы.

К недостаткам кавитационных теплогенераторов следует отнести:

Сравнительно большие габариты – электрические и топливные модели имеют куда меньшие размеры, что немаловажно при установке в уже эксплуатируемом помещении;
Большая шумность за счет работы водяного насоса и самого кавитационного элемента, что затрудняет его установку в бытовых помещениях;
Неэффективное соотношение мощности и производительности для помещений с малой квадратурой (до 60м2 выгоднее использовать установку на газу, жидком топливе или эквивалентной электрической мощности с нагревательным тэном).\

Список источников

  • www.asutpp.ru
  • vodakanazer.ru
  • sovet-ingenera.com
  • otoplenie-doma.org
  • kotel.guru
  • kaminguru.com
  • econet.ru
  • tcgroupenergia.ru
  • yakutiafuture.ru
  • tut-proremont.ru

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

“ПРОМА-100: отопительный эффект превзошел все нашиожидания!”

Наша компания приобрела у Вас в ноябре 2018 г. печь на твердом топливе «ПРОМА 100» для  отопления производственного ангара площадью 1000кв.м. Ангар имеет закругленную крышу ивысоту потолка 11 метров.

После установки печи и ввода в эксплуатацию отопительный эффект от неё превзошел все нашиожидания.Для поддержания комфортной и достаточно высокой температуры в течение всего рабочего днямы сжигаем в топке бракованные деревянные паллеты, примерно 5-6 шт. Этого вполне

достаточно, чтобы печь быстро прогрела ангар и температура воздуха в нем поднялась до +30С (сотрудники могут находиться в ангаре в легкой одежде).

Печь нас очень впечатлила, и мы выражаем нашу благодарность компании-производителю заэффективное и качественное оборудование, а также внимание, оказываемое Вашимиспециалистами своим клиентам. 21 января 2019г ., ООО «БЕРГЕР МСК»

21 января 2019г ., ООО «БЕРГЕР МСК»

Схемы изготовления теплогенератора кавитационного типа

Для того чтобы сделать действующий прибор своими руками, рассмотрим чертежи и схемы действующих устройств, эффективность которых установлена и документально зарегистрирована в патентных бюро.

Иллюстрации
Общее описание конструкций кавитационных теплогенераторов

Общий вид агрегата. На рисунке 1 показана наиболее распространенная схема устройства кавитационного теплогенератора.
Цифрой 1 обозначена вихревая форсунка, на которой смонтирована камера закрутки. С боку камеры закрутки можно видеть входной патрубок (3), который присоединён к центробежному насосу (4).
Цифрой 6 на схеме обозначены впускные патрубки для создания встречного возмущающего потока.
Особо важный элемент на схеме — это резонатор (7) выполненный в виде полой камеры, объем которой изменяется посредством поршня (9).
Цифрой 12 и 11 обозначены дроссели, которые обеспечивают контроль интенсивности подачи водных потоков.

Прибор с двумя последовательными резонаторами. На рис 2 показан теплогенератор, в котором резонаторы (15 и 16) установлены последовательно.
Один из резонаторов (15) выполнен в виде полой камеры, окружающей сопло, обозначенное цифрой 5. Второй резонатор (16) также выполнен в виде полой камеры и расположен с обратного торца устройства в непосредственной близости от входных патрубков (10) подающих возмущающие потоки.
Дроссели, помеченные цифрами 17 и 18, отвечают за интенсивность подачи жидкой среды и за режим работы всего устройства.

Теплогенератор с встречными резонаторами. На рис. 3 показана малораспространённая, но очень эффективная схема прибора, в котором два резонатора (19, 20) расположены друг напротив друга.
В этой схеме вихревая форсунка (1) соплом (5) огибает выходное отверстие резонатора (21)

Напротив, резонатора, отмеченного цифрой 19, вы можете видеть входное отверстие (22) резонатора под номером 20.
Обратите внимание на то, что выходные отверстия двух резонаторов расположены соосно.

ИллюстрацииОписание камеры закрутки (Улитки) в конструкции кавитационного теплогенератора
«Улитка» кавитационного теплогенератора в поперечном разрезе. На этой схеме можно видеть следующие детали:

1 — корпус, который выполнен полым, и в котором располагаются все принципиально важные элементы;

2 — вал, на котором закреплен роторный диск;

3 — роторное кольцо;

4 — статор;

5 — технологические отверстия проделанная в статоре;

6 — излучатели в виде стержней.

Основные трудности при изготовлении перечисленных элементов могут возникнуть при производстве полого корпуса, так как лучше всего его сделать литым.

Так как оборудования для литья металла в домашней мастерской нет, такую конструкцию, пусть и с ущербом для прочности, придётся делать сварной.

Схема совмещения роторного кольца (3) и статора (4). На схеме показано роторное кольцо и статор в момент совмещения при прокручивании роторного диска. То есть, при каждом совмещении этих элементов мы видим образование эффекта, аналогичного действию трубы Ранка.

Поворотное смещение роторного кольца и статора. На этой схеме показано то положение конструктивных элементов «улитки», при котором происходит гидравлический удар (схлопывание пузырьков), и жидкая среда нагревается.

То есть, за счёт скорости вращения роторного диска, можно задать параметры интенсивности возникновения гидравлических ударов, провоцирующих выброс энергии. Проще говоря, чем быстрее будет раскручиваться диск, тем температура водной среды на выходе будет выше.

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Печи на твердом топливе ИТПром

Э ффективная и надежная печь для отопления компании «ИТПром», Россия , отлично зарекомендовала себя в работе на дешевом топливе в виде отходов древесины от мебельного производства, обработки древесного сырья, горбыля и прочих твердотопливных отходов, включая самый дешевый каменный уголь. О бъем топочного пространства составляет 1/4 кубического метра, что позволяет загрузить достаточное количество топлива и тем самым обеспечить длительное горение и поддержание тепла в обогреваемых помещениях.

М аксимальная площадь отапливаемого помещения при средней высоте потолка 4-5м составляет 1500м 2 , что позволяет обеспечить теплом небольшие объекты, такие как автосервисы, лесопилки, мелкое мебельное производство, мастерские, небольшие цеха, фермы, склады и другие коммерческие объекты. Т опка печки футерована огнеупорным шамотным кирпичом, обладающим высокой теплоемкостью и стойкостью к перепадам температур.

В низу топки установлены колосниковые чугунные решетки и стальной поддон. П ечь окрашена жаропрочной краской и стыки уплотнены огнестойким и прочным к ударам герметиком. Т еплообменник выполнен из высокопрочных стальных бесшовных холоднокатаных труб, предназначенных для использования в котлах и обеспечивающих эффективный теплообмен при прохождении воздуха.

Т епловой мощности печек ПРОМА достаточно для отопления небольших производственных площадей, таких как мебельное производство, различного рода мастерские, теплицы, объекты животноводства и др.

Н аиболее дешевой эксплуатация печки ПРОМА будет там, где с избытком есть древесные отходы, неделовая древесина, дешевый бурый уголь и т.п. горючие материалы. Р егионы с наличием деревообрабатывающих производств, богатые лесосырьевыми ресурсами и слабо газифицированные – основные потребители печек на древесных отходах и угле.

О сновное преимущество данных печек по сравнению с другими печами на твердом топливе – это высокая тепловая мощность, до 150кВт , позволяющая отапливать достаточно большие площади, наличие газовоздушного теплообменника, позволяющего существенно повысить эффективность обогрева помещений и приточного вентилятора, обеспечивающего принудительную подачу воздуха в теплообменник печи и далее, по воздуховодам непосредственно в отапливаемые помещения.

Печи ПРОМА прекрасно подойдут для отопления жилых и бытовых помещений. Тепловой мощности этих печей достаточно для отопления жилого дома площадью от 300 до 1500м 2 . Поступление теплого воздуха в помещения обеспечивают подающие воздуховоды. Эти печи значительно эффективнее широко применяемых у нас печей на дровах, работающих на конвекционном принципе (печи типа Буржуйка, Булерьян и т.п.). В этих печах тепло от металлических конструкций, труб и пр. передается холодному воздуху, который нагреваясь, обтекая металлические поверхности и проходя в конвекционных трубах, поднимается вверх. Таким образом, происходит циркуляция воздуха и постепенный прогрев помещения. Печи ПРОМА устанавливаются вне отапливаемого помещения, а теплый воздух подается в помещение по воздуховоду с помощью вентилятора. Происходит быстрый прогрев помещения и постоянная циркуляция воздуха.

Виды и изготовление усилителей тяги для дымохода

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

  • желтые и золотистые языки говорят о нормальной скорости потока;
  • белое пламя и гул показывают, что тяга избыточная;
  • темные оттенки свидетельствуют о недостаточной скорости.

Изготовление гидродинамического контура


Применяемый в тепловом генераторе гидродинамический контур представляет собой стандартное устройство, представленное:

  • манометром, установленном на выходном участке сопла и предназначенным для измерения показателей давления;
  • термометром, необходимым для измерения температурных показателей на входе;
  • вентилем для эффективного удаления из системы воздуха;
  • вводным и выводным патрубками, оснащенными вентилями;
  • гильзой для температурного термометра на вход и выход;
  • манометром на входную часть сопла, предназначенным для измерения показателей давления на вход в систему.

Контур системы представлен трубопроводом, входная часть которого соединяется с выходной частью патрубка на насосном оборудовании, а выходная — с входной частью установленного насоса.

В трубопроводную систему обязательно вваривается сопло, а также основные элементы, представленные патрубками на подключение манометра, гильзами для температурного термометра, штуцером под вентиль для удаления воздушной пробки и штуцером для подключения отопительного контура.

Для подачи теплоносителя в контур системы используется нижний патрубок, а водоотвод осуществляется посредством верхнего патрубка. Вентиль, установленный на участке от входного до выходного патрубков, позволяет эффективно регулировать перепады давления.

Обзор цен


цены на такие нагреватели завышены

Цена на прибор мощностью до 50 кВт в Волгограде составляет 50 000 р. В Ижевске его стоимость такая же, как и в Волгограде. В Санкт-Петербурге за приобретение такого прибора придется отдать 55 000 р. В Киеве ценник на него установлен на отметке 50 000 р.

Более простую конструкцию имеют кавитационные генераторы вихревого типа. Однако они уступают в плане эффективности. Если говорить о наиболее востребованных на рынке моделях устройств, то выделим роторный насос-теплогенератор «Радэкс». Еще один популярный прибор – электроударный генератор Торнадо. Наряду с ним есть хороший спрос на электрогидроударный Vektorplus. В частных домах можно использовать мини-приборы TSGC2-3k (3 кВА) и беларусский Юрле-К.

Если вы решили приобрести кавитационный генератор, то лучше обращаться в специализированные компании или партнерские магазины, которые расположены в России, Белоруссии и других странах СНГ.

Технология работы теплогенератора отопления

Насос повышает давление воды и подает его в рабочую камеру, патрубок которой соединен с ним при помощи фланца. В рабочем корпусе вода должна получить увеличенную скорость и давление, что осуществляется при помощи труб различного диаметра, сужающихся по ходу потока. В центре рабочей камеры происходит смешение нескольких напорных потоков, приводящее к явлению кавитации.

Чтобы можно было контролировать скоростные характеристики водного потока, на выходе и ходе рабочей полости устанавливают тормозные устройства.

Вода передвигается к патрубку в противоположном конце камеры, откуда поступает в возвратном направлении для повторного использования при помощи насоса циркуляционного действия. Нагрев и получение тепла происходит за счет движения и резкого расширения жидкости на выходе из узкого отверстия сопла.

Положительные и отрицательные свойства теплогенераторов

Кавитационные насосы относят к простым устройствам. В них происходит преобразование механической двигательной энергии воды в тепловую, которая расходуется на отопление помещения. Прежде чем построить кавитационный агрегат своими руками следует отметить плюсы и минусы такой установки. К положительным характеристикам относят:

  • эффективное образование тепловой энергии;
  • экономный в работе за счет отсутствия топлива как такового;
  • доступный вариант приобретения и изготовления своими руками.

Теплогенераторы имеют недостатки:

  • шумная работа насоса и явления кавитации;
  • материалы для производства не всегда достать просто;
  • использует приличную мощность для помещения в 60– 80 м2;
  • занимает много полезного пространства комнаты.

https://youtube.com/watch?v=AX8Jit3w8lI

Изготовление теплогенератора своими руками

Список деталей и приспособлений для создания генератора тепла:

  • для измерения давления на входе и выходе из рабочей камеры нужны два манометра;
  • термометр измерения температуры входной и вытекающей жидкости;
  • вентиль для удаления воздушных пробок из системы отопления;
  • входной и выходной патрубки с кранами;
  • гильзы под термометры.

Выбор насоса циркуляционного действия

Для этого нужно определиться с требуемыми параметрами устройства. Первой характеристикой является возможность работы насоса с высокотемпературными жидкостями. Если пренебречь таким условием, то насос быстро выйдет из строя.

Далее нужно выбрать рабочее давление, которое может создавать насос.

Для теплогенератора достаточно, чтобы при входе жидкости сообщалось давление в 4 атмосферы, можно поднять такой показатель до 12 атмосфер, что увеличит скорость нагрева жидкости.

Производительность насоса существенного влияния на скорость нагрев оказывать не будет, так как при работе жидкость проходит через условно узкий диаметр сопла. Обычно транспортируется до 3–5 кубических метров воды в час. Гораздо большее влияние на работу теплогенератора будет иметь коэффициент перехода электричества в тепловую энергию.

Изготовление кавитационной камеры


устроить наименьший диаметр

Но в таком случае будет уменьшен поток воды, что приведет к смешиванию ее с холодными массами. Маленькое отверстие сопла также работает на увеличение числа воздушных пузырьков, что увеличивает шумовой эффект работы и может привести к тому, что пузырьки начнут образовываться уже в камере насоса. Это уменьшит срок его службы. Наиболее приемлемым, как показала практика, считается диаметр 9– 16 мм.

По форме и профилю сопла бывают цилиндрической, конусной и закругленной формы. Однозначно нельзя сказать, какой выбор будет более эффективным, все зависит от остальных параметров установки. Главное, чтобы вихревой процесс возникал, уже на этапе начального входа жидкости в сопло.

Изготовление водяного контура


протяженность контура

Вода в контуре поступает против часовой стрелки. Для регулирования давления ставим вентиль между входом и выходом. Применяется труба диаметром 50, что характерно для совпадения с размером патрубков.

Старые модели теплогенераторов работали без установки сопел, повышение напора воды было предусмотрено за счет разгона воды в трубопроводе достаточно большой протяженности. Но в нашем случае не стоит применять слишком большую длину труб.

Испытание генератора

Насос подключают к электричеству, а радиаторы — к системе отопления. После того как оборудование установлено, можно приступить к испытаниям. Осуществляем включение в сеть и двигатель начинает работу

При этом стоит обратить внимание на показание манометров давления и установить нужную разницу с помощью вентиля между входом и выходом воды. Разница атмосфер должна быть в диапазоне от 8 до 12 атмосфер

После этого пускаем воду и наблюдаем за температурными параметрами. Достаточным будет нагревание в системе за десять минут на 3–5ºС за минуту. За небольшой промежуток времени нагрев достигает 60ºс. Наша система вместе с насосом запитана 15 литрами воды. Этого вполне достаточно для эффективной работы.

Для применения в быту теплогенераторов достаточно немного желания и навыков сборщика, так как все устройства применяются в готовом виде. А эффективность не заставит себя ждать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
