Термостатический клапан для радиатора отопления – правильная установка и настройка

Установка терморегуляторов в систему отопления

Терморегулятор в обвязке стального радиатора

Прежде чем приступить к установке управляющих устройств, необходимо проверить, – а подходят ли они для этой системы отопления? В некоторых случаях сначала следует провести небольшую модернизацию, и лишь затем приступать к монтажу.

Основной принцип корректной установки терморегулятора на радиатор отопления заключается в отсутствии влияния работы прибора на параметры теплоснабжения. Т.е. после его монтажа не должны ухудшиться пропускная способность на этом участке схемы, возникнуть дополнительное гидравлическое сопротивление и т.д. Это особенно актуально для однотрубной системы.

В этом случае необходимо выполнить следующие действия:

1. На участке, где планируется монтаж терморегулятора для радиатора отопления делают байпас. Это труба, соединяющая два отрезка магистрали для возможности частичного или полного перенаправления движения теплоносителя в обход батареи.
2. В зависимости от устройства терморегулятора отопления выбирается место его подсоединения в радиатору, насосу или коллектору.
3. Проверяется возможность полного отключения участка магистрали от системы без прекращения циркуляции.

Это обязательные требования к монтажу, которые не зависят от принципов функционирования терморегуляторов для водяного отопления. Для правильной установки необходимо рассмотреть особенности подключения управляющих устройств к каждому элементу теплоснабжения.

Установка терморегулятора на батарею

Порядок установки терморегулятора

Установка терморегулятор для водяного теплоснабжения может выполняться как в верхней части батареи, так и в нижней. Все зависит от способа подключения прибора к системе. После выбора оптимальной модели можно приступать непосредственно к монтажу.

Для этого потребуется выполнить простые правила:

Учет направления движения теплоносителя

Это важно при монтаже терморегуляторов для двухтрубной и однотрубной системы теплоснабжения. На корпусе управляющего элемента стрелочкой указывается нужное направление движения горячей воды;

Сначала монтируется механическая часть, а затем термоголовка

Ее положение должно быть такового, чтобы на терморегулятор не воздействовал горячий воздух от радиаторов отопления;

Управляющий элемент нельзя закрывать декоративной панелью. Это может привести к перегреву и ложному срабатыванию устройства.

В остальном специалисты рекомендуют придерживаться рекомендаций по установке терморегулятора на радиатор теплоснабжения от производителя.

Терморегуляторы в коллекторах отопления

Терморегуляторы в коллекторе

В системе теплого пола и коллекторного отопления терморегуляторы являются неотъемлемым элементом. В этом случае применяют электронные модели с возможностью подключения к внешним датчикам температуры.

В подобных схемах важно правильно подобрать устройства управления потока теплоносителя. Современные электронные терморегуляторы для водяного теплого пола комплектуются сервоприводами, которые могут достаточно плавно регулировать объем притока теплоносителя

Однако для их корректного монтажа потребуется выполнить такие правила:

• Пропускная способность устройства должна быть не меньше, чем в подключаемых патрубках;
• Для нормальной работы рекомендуется установка блока бесперебойного питания, так как при отключении электроэнергии схема функционировать не будет;
• Обязательное наличие в обвязке коллектора группы безопасности. Превышение температурного режима или давления может негативно сказаться на состоянии терморегулятора.

Оптимальным вариантом считается приобретение полностью укомплектованного коллектора. Все его элементы будут согласованы между собой, что предоставит риск появления сбоев в работе.

Монтаж терморегуляторов для циркуляционных насосов отопления и котлов выполняется крайне редко. Это связано с тем, что после установки устройство будет влиять на скорость движения теплоносителя. Достаточно небольшого уменьшения прохода на участке магистрали, чтобы возникло избыточное гидравлическое сопротивление.

Для улучшения работы терморегулятора рекомендуется монтаж вместе с современными отопительными приборами с низкой инерционностью – алюминиевыми или биметаллическими радиаторами.

В видеоролике показан пример установки электронного терморегулятора:

Как выбрать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
3. Совпадать по диаметру с размером трубопровода.
4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

Устройство и назначение термоклапана для отопления

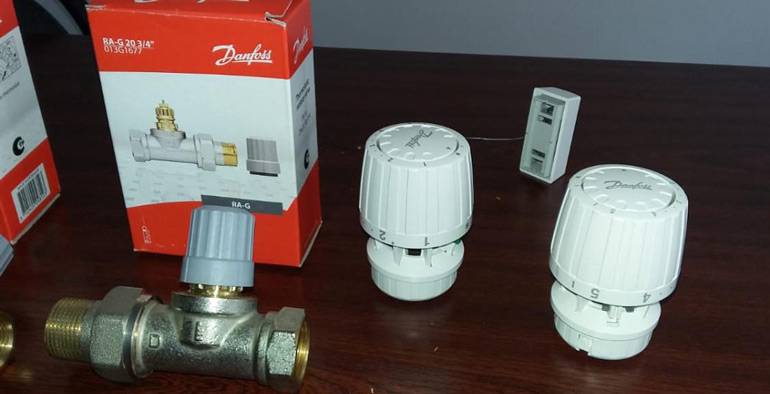

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Рекомендуем ознакомиться: Принцип действия и варианты настройки балансировочного клапана

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Советы специалистов

Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:

Важно смонтировать прибор таким образом, чтобы направление движения воды совпадало с направлением, которое показывает стрелка, изображенная рядом с маркировкой на корпусе, иначе работа термостатического клапана будет некорректной.
Для систем теплого пола лучше выбирать термостаты с боковым вентилем — это облегчает доступ к настройке.
В общественных помещениях для установки нужно использовать термостатические клапаны с удаленным управлением или предварительной настройкой, чтобы защитить их от воздействия посторонних.
Для уплотнения резьбового соединения следует применять не фум-ленту, а полимерные или льняные нити с термостойкой краской. При нагревании и значительных перепадах температур происходит тепловое расширение патрубков, плотность укладки ленты может нарушиться, что приведет к образованию течи.
Клапан целесообразнее размещать на подающей трубе.
Расстояние от пола до места установки термостатического клапана должно составлять не менее 40-60 см

Изначально производители настраивают их на улавливание изменений температуры именно на этом уровне. Если необходимо изменить этот параметр, то выполняется дополнительная настройка прибора.
Термостатическая головка должна устанавливаться на клапан в горизонтальном положении и быть повернутой вглубь комнаты. Если установить термоголовку вертикально, то теплый воздух от стояка будет мешать нормальной работе датчика.
При установке термостатического клапана в однотрубной системе отопления требуется смонтировать дополнительный перепускной участок — байпас. Он должен находиться между входящим в отопительный прибор и выходящим из него участками трубопроводов (как на фото ниже).

Основные критерии выбора термоголовки

На сегодня рынок теплотехники заполнен обширным ассортиментом термоголовок различной конструкции, изготовленными большей частью брендовыми фирмами. Чтобы потребителю не растеряться среди этого разнообразия моделей, специалисты рекомендуют руководствоваться следующими критериями выбора.

Смотрите это видео на YouTube

1. К радиаторам отопления желательно подобрать термоголовки одного и того же производителя.
2. При выборе прибора надо отдавать предпочтение тем моделям, которые потребуют минимум дополнительной фурнитуры и крепежных, соединительных элементов.
3. Если небольшое помещение включает в себя одну или две жилые комнаты, то целесообразно установить в каждой из них ручные вентили с термоголовками.
4. В одноэтажных строениях, целесообразно устанавливать механические терморегуляторы и головки терморегуляторов с выносными датчиками.
5. В двух и трех этажных особняках, владельцы могут позволить беспроводные термостатические головки. Их обязательно монтируют в домах, подключённых к системе «Умный Дом».
6. Продукция брендового производителя по сравнению с массовыми подделками, несмотря на высокую стоимость, не подведут в течение многих лет.
7. Антивандальный кожух защитит от безалаберных попыток вмешаться в настройки устройства.
8. Дизайн термоголовки не должен контрастировать на фоне радиатора и гармонично вписываться в интерьер комнаты.
9. Чтобы не нарваться на подделку, нужно потребовать у продавца сертификат качества.

Установка термоклапана

Рекомендуется не устанавливать эти элементы на все доступные батареи в комнате. Излишняя сложность схемы лишь повысит шанс поломки и усложнит диагностику. Установка проводится на заранее отмеченных участках возле радиатора. Если же устанавливается трехходовой вариант, монтаж проводится возле котла на поступление воды.

Первым этапом является врезка элемента в трубопровод. Для этого необходимо остановить работу радиатора и снять его, а также отключить контур. Изначально устанавливается арматура, а в дальнейшем устройство оснащается выносным терморегулятором.

Положение клапана крайне важно для его дальнейшей работы. Важно установить его датчиком в противоположную сторону от радиатора и ведущей трубы, чтобы температуры жидкости не сказывались на показаниях

После установки термостата регулятор монтируется без дополнительных элементов. Соединив требуемые метки, он фиксируется вручную. После этого устройство готово к включению котла. Термоклапан вступает в работу сразу же, его дополнительная настройка не требуется. Важна лишь правильная установка, что в дальнейшем и обеспечит эффективность работы устройства.

Трехходовой клапан устанавливается таким же образом. Необходимо лишь дополнить систему дополнительным каналом под горячую воду для его функционирования и обеспечения работы котла. Из-за такого изменения стоит тщательно просчитать давление в этом участке, чтобы его было достаточно для поступления жидкости в последующие элементы системы.

Читать также: Почему повышается давление в системе отопления

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

• для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
• для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

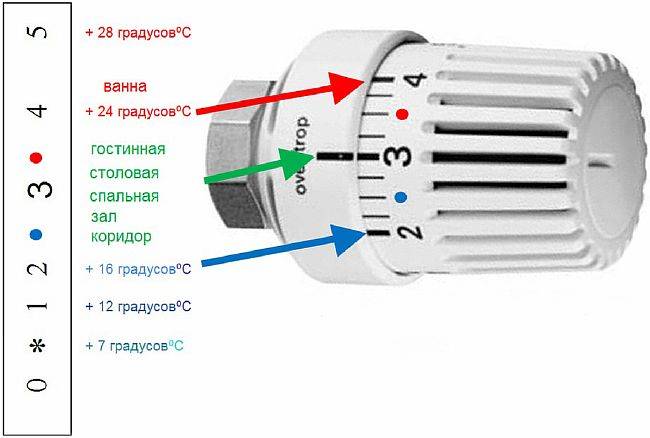

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

• на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
• если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
• разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
• шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
• в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
• происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Термоголовка, как работает, эксперимент.

Смотрите это видео на YouTube

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Регулировка

Существует довольно простой способ регулировки и настройки термостатического радиаторного клапана с помощью комнатного термометра. Прежде чем приступить к регулировке прибора, нужно точно знать, какая комфортная температура воздуха должна быть в комнате. Допустим это 22 градуса. Поступают следующим образом:

• при открытом клапане фиксируют показания комнатного термометре;
• термостат закрывают полностью и ожидают достижения уровня температуры на градуснике 22 градуса;
• колпачок-ручку снимают с клапана и ставят его снова так, чтобы  отметка соответствовала полностью открытому положению термостата;
• постепенно открывая проходное отверстие в вентиле, впускают в радиатор теплоноситель, а корпус термостата становится тёплым.

На этом настройка терморегулятора завершается.

Выгода от использования

Ощутить экономический эффект от использования термоголовок можно только в том случае, когда учёт затрат на отопление производится адресно. То есть, один счётчик ведёт учёт расхода тепловой энергии одной квартиры.

При установке счётчика на весь дом или подъезд расходы делят на все квартиры по величине жилой площади. Оснащать радиаторы термостатами в отдельных квартирах не имеет смысла.

В частном секторе  автоматический запорный кран, синхронизированный с котлом, постоянно выдерживает заданный температурный режим нагрева радиатора отопления. В этом случае перерасход тепловой энергии исключён. Котельное оборудование постоянно потребляет топливо в оптимальном объёме.

Выгода от использования термостатического клапана становится видна в приходящих счетах за электроэнергию или газ. При использовании жидкого или твёрдого топлива экономия сказывается сокращением объёмов их потребления.

Каким производителям можно доверять?

Рынок предлагает большой выбор запорно-регулировочной арматуры авторитетных брендов и неизвестных компаний.

В рейтинге популярности лидируют вентили шведского бренда Esbe, отличающиеся надёжностью и долговечностью. Не менее качественные изделия выпускает корейский концерн Navien.

Трехходовые полностью автоматические клапаны с высокой точностью регулировки изготавливает Danfoss (Дания). Изделия американской марки Honeywell отличаются простой конструкцией и удобством установки. Сочетание демократичной цены и качества — отличительная черта клапанов компании Valtec.

Частые ошибки и проблемы при установке

Поскольку головка термостата при работе должна свободно контактировать с воздухом, при монтаже устройства нельзя допускать следующих ошибок:

1. Устанавливать головку в вертикальном положении. На термостатическую головку будет попадать воздух, нагретый подводящей трубой, что не позволит ей правильно оценить температуру в помещении.
2. Устанавливать прибор без учета направления потока.
3. Закрывать доступ к клапану основной воздушной массы мебелью, плотными шторами, декоративными экранами и т.д.
4. Размещать под широким подоконником или в нише, где существует зона повышенного нагрева.

Ошибки в размещении термостатической головки приводят к созданию вокруг нее зоны с более теплым воздухом, чем в помещении. Поэтому прибор заблокирует движение теплоносителя слишком рано и не позволит создать в комнате оптимальный температурный режим.

Электронный вариант

Электронный механизм является более сложной конструкцией, основанной на программируемом микропроцессоре, задающим определённый температурный режим в помещении. Благодаря нажатию кнопок регулируется подача теплоносителя. Термостаты открытого типа могут быть запрограммированы на определённые температурные показатели и срабатывание в том или ином режиме, отрегулированном таймером. Современные многофункциональные модели могут быть использованы в системе управления котловым и насосным оборудованием, а также вместе со смесителем. Модели не следует устанавливать в ванной комнате, что обусловлено их очень высокой чувствительностью.

Устройство и принцип работы

В состав термоклапана входит два основных узла:

• Клапан.
• Термостатическая головка.

Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.

Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.

Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.

В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

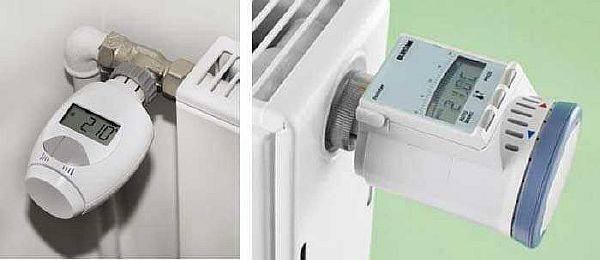

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Запорная арматура для батарей

К запорной арматуре для радиаторов отопления относятся краны, которые работают только на открывание/закрывание условного прохода – это шаровые краны. Они устанавливаются для того, чтобы теплообменник можно было снять с контура без остановки всей системы и слива с нее теплоносителя.

Это может понадобиться если:

• требуется установка балансировочной и регулирующей арматуры для радиаторов отопления;
• появилась утечка;
• необходима промывка;
• в связи с полной заменой теплообменника.

То есть, устанавливают вороток по диагонали, а шар в корпусе закрывает условный проход не полностью. Такой подход в корне неправильный. Теплоноситель – это вода, в которой есть примеси металлов, мелкие частички песка и мусора, особенно в центральных сетях.

Теплоноситель под давлением быстро перемещается по трубам, наталкивается на полуоткрытую створку шарового крана и разрушает ее. Песок в воде на высокой скорости превращается в пескоструй. А из-за накопления грязи и накипи шар прикипает и при открытии крана можно сломать шток.

Как работает система отопления на дизельном топливе читайте в этой статье.

Виды

На рынке сантехники можно встретить термостатические краны для радиаторов разной конструкции. Виды термостатов можно подразделить по назначению, типу исполнения, системе отопления, виду вещества в сильфоне, типу управления и материалу изготовления.

Назначение

Приборы бывают:

1. Смесительные – перемешивают два потока теплоносителя различной температуры;
2. Разделительные – направляют теплоноситель по разным потокам;
3. Переключающие – меняют направление потоков.

Тип исполнения

Строение конструкции термоголовки соответствует каждому виду установки. Приборы по этому признаку различают, как:

прямые вентили для установки на трубы параллельные полу;

осевые термостаты устанавливают на трубы, выходящие из стены;

угловые приборы монтируют на трубы перпендикулярные полу;

трёхходовые термоголовки применяются для подмеса горячей воды к основному потоку теплоносителя;

Система отопления

Термостаты различают на модели для двух систем подключения радиаторов – это приборы для однотрубных и двухтрубных систем подсоединения к батареям. Однотрубная схема – это последовательное соединение приборов отопления.

При двухтрубной схеме подключения каждый радиатор автономен, имеющий подачу теплоносителя и обратку. О том, как монтировать термостаты на обеих системах будет рассказано ниже.

Вид вещества в сильфоне

Термостаты изготавливают с тремя видами расширителя. По этому признаку приборы различают на:

1. Газовые;
2. Жидкостные;
3. Парафиновые.

Самыми надёжными и долговечными являются вентили с газовым сильфоном. На нижней ступеньке качества находятся приборы с парафиновыми термоэлементами. Жидкостные клапаны занимают среднее положение в этом рейтинге.

Управление

По способу управления термоголовки подразделяются на приборы:

• механические;
• автоматические;
• электронные;
• с выносным термодатчиком.

Механические

Этот вид приборов можно с натяжкой назвать терморегулятором. Принцип действия ручного регулятора схож с работой обыкновенного водопроводного крана. Головка, поворачиваясь по резьбе вентиля, двигает шток вверх или вниз.

Таким образом, в ручном режиме регулируют интенсивность потока теплоносителя, поступающего в радиатор. В отличие от крана термоголовка изменяет величину проходного отверстия в вентиле плавно, что придаёт настройке особую точность.

Автоматические

Это самый распространённый и популярный вид термоголовок, их принцип действия и устройство описано выше. Регулировка температурного режима происходит за счёт изменения объёма сильфона синхронизированного с движением штока.

Ниже будут даны характеристики автоматическим термоголовкам с наполнением сильфонов газом, жидкостью и парафином.

Электронные

Из-за особенностей устройства электронные термостатические головки значительно больше по размеру своих аналогов. Электронный прибор оснащён автономным питанием в виде двух батареек.

Движением штока клапана управляет микропроцессор, подавая команды микродвигателю. В корпус термоголовки встроен жидкокристаллический дисплей. На экран выводится много дополнительной информации.

Также головка является программатором. С помощью программного обеспечения можно устанавливать температурные режимы приборов отопления по часам, времени суток, дням недели и месяца.

Например, когда днём жилище остаётся без людей, экономно будет понизить температуру воздуха в помещениях, а также в ночное время суток. Также поступают на время отсутствия жильцов по причине многодневного отпуска.

С выносным термодатчиком

Термоклапан с выносным термодатчиком востребован тогда, когда нужно зафиксировать температуру воздуха в определённом месте помещения. Например, для определённых грядок в теплице, или сушилки в мастерской. Сам датчик представляет собой капсулу, заполненную жидкостью с высоким коэффициентом расширения.

Датчик соединён капиллярной трубкой с термоголовкой. При нагреве жидкость в трубке давит на шток вентиля, и поток теплоносителя в радиатор перекрывается. При охлаждении происходит отбор жидкости, и шток поднимается вверх.

Материал изготовления

Изготавливают регулировочные клапаны для радиаторов из металлов стойких к коррозии. Материалами для изготовления термостатов являются нержавеющая сталь, бронза и латунь с гальванизированным покрытием из хрома и никеля.

Вентили из нержавейки являются самыми дорогим изделиями. В основном на рынке встречаются латунные и бронзовые приборы.
