Краны для радиатора отопления

Регулировка теплоотдачи радиаторов отопления

Термостатическая головка, подстроенная дросселем, поможет поддержать комфорт проживания в доме на весь сезон отопления. Дроссель, в зависимости от температурного режима, регулируется вручную. Изменения проходимости дросселя стабилизируют температуру не сразу, а после 2-3 часов регулировки – радиатор отопления обладает большой инертностью. Простой термостат способен поддерживать температурный фон так же, как и электронный.

Термостаты, установленные на радиаторы отопления, помогают в длительной и четкой работе приборов, снижении затрат на электроэнергию. Электрические термостаты являются самыми надежными, экономичными из всех регулирующих теплоотдачу.

Когда необходима замена крана на батарее

Установка кранов на чугунные, стальные или биметаллические радиаторы отопления позволяет решить сразу несколько задач:

  • Ручная регулировка температуры обогрева помещения.
  • Экономия энергии за счет возможности изменения режима работы котла.
  • Возможность перекрытия подачи воды в аварийных ситуациях.
  • Возможность демонтажа батареи для промывки, замены или ремонта, не спуская воду из всей системы или стояка.

Установка новых или замена стареньких кранов на батареях отопления требуется в разных ситуациях. Наши сантехники готовы помочь вам в решении этой задачи, независимо от причин:

  • Решение произвести замену обычных кранов на современные термостаты.
  • Протечки старой запорной арматуры.
  • Замена советских чугунных радиаторов на более современные.
  • Капитальный ремонт или прокладка новой системы отопления в доме или квартире.

Если вы живете в квартире, подключенной к центральным теплосетям, вам придется сначала обратиться с заявлением в городскую организацию, чтобы из стояка спустили теплоноситель. Только после этого мастера смогут врезать новые краны в радиаторы или заменить старую арматуру. Аналогичным образом осуществляется и замена крана Маевского на работающей батарее.

Вентиль устанавливается на батареи для полного закрытия или открытия прохода теплоносителя возможности точной настройки тепловой отдачи, а также при устройстве термовентиля с термостатической головкой для получения необходимой температуры в помещении, не подходя к батареям.

Часто используется регулировочный вентиль в частных домах как ручной терморегулятор и гидравлическое устройство при установке регулировочного клапана на обратном трубопроводе. Ручной вентиль помогает регулировать температурный режим в помещении в осенний и весенний период. Перемычка необходима в отопительных центральных системах больше, чем при устройстве шарового крана на радиатор. Отдать предпочтение рекомендуется вентилю на батареи отопления.

Шаровой кран с электроприводом

28 июля 2020г. — 10:50 8370 просмотров

Краны шаровые с электроприводом, регулировочные и запорные, предназначены для плавного выключения или включения подачи воды в трубопроводе методом формирования соответственного электрического сигнала. Популярность шаровых кранов с электроприводом обусловлена возможностью автоматизировать различные технологические процессы, а также на расстоянии управлять этими процессами.

Шаровой кран с электроприводом компонуется из двух частей:

  • электропривод (сервопривод);
  • сам кран шаровой.

Электроприводы производятся для всех известных интервалов напряжений постоянного и переменного тока (220В АС, 110 AC, 24 AC, 24 DC, 12 DC, 5 DC). Они размещаются в защищенные от воды пластиковые корпусы (IP55, IP65, IP66 и т.д.).

Применение:

Они используются для регулировки потока воды в системах водоснабжения, отопления, кондиционирования и вентиляции.

Ручное управление:

Этой запорной арматурой можно управлять вручную с помощью надавливания кнопки на корпусе электродвигателя. В случае если комплектация электродвигателя предусматривает наличие ручки, то ручное управление можно осуществлять кратковременно или длительно, нажав на корпусе кнопку и вращая ручку.

Принцип работы:

Эта деталь начинает работать от электродвигателя с редуктором типа ДСРК. Шар (дросселирующий элемент) перемещает электродвигатель в положение, отвечающее управляющему сигналу.

Концевые выключатели определяют положения «открыто» и «закрыто».

Чертеж:Схема:

Краны шаровые с электроприводом серии НС (марки НС220В-Р 1/2, 3/4, 1, НС220В 1/2, 3/4, 1, НС12В 1/2, 3/4, 1)

Характерной чертой всех шаровых кранов данной серии является сочетание значительной результативности с экономичностью эксплуатации. Они предназначены для блокировки отопления и водоснабжения в случае протечки воды.

Устойчивая их скорость при старте предупреждает возможные гидроудары. В ждущем режиме потребляемая мощность равна 3 Вт, а в моменты закрытия (открытия) – 12 Вт. Наиболее удобно использование моделей НС220В-Р 1/2, 3/4, 1, в комплектацию которых входит опция «ручное управление», обеспечивающая возможность управлять этой арматурой вручную, если произойдет, например, отключение электроэнергии.

Технические параметры:

  • Шаровой кран с электроприводом НС220В-Р, НС220В
  • Питание (напряжение) – 220 В ± 10 В, 50 Гц
  • Диаметр, дюйм — ½, ¾, 1
  • Выдерживает до 16 бар давления
  • При повороте на 90° срабатывает за 5-7 сек
  • В дежурном режиме потребляемая мощность составляет 3 Вт
  • В момент закрытия (открытия) потребляемая мощность равна 12 Вт
  • Максимальная температура = +90 °С воды
  • Ограничение хода – 2 концевых выключателя
  • При эксплуатации окружающая температура воздуха должна быть -10…+50 °C
  • Влажность воздуха не должна превышать 95% (без конденсации)
  • Корпус выполняется из нержавеющей стали
  • Крутящий момент — 2 Нм

Шаровой кран с электроприводом НС220В 1/2 предназначается для блокировки отопления и водоснабжения в случае протечки воды.

Эта деталь оснащена датчиками протечки воды, которые моментально зафиксируют любые протечки воды. В таком случае она запрограммирована перекрывать и воду и удерживать ее до момента устранения аварийной ситуации.

Стабилизированная скорость при старте предупреждает возможные гидроудары.

Следует знать, что устанавливать такую арматуру вместо ручных вентилей категорически запрещается!

Учитывая все тонкости работы, установку лучше всего доверить специалисту-сантехнику.

Основные параметры:

Элеваторный узел

В многоквартирных домах на входе и выходе из элеваторного узла системы отопления, как правило, монтируют задвижки. В их корпусе имеется два кольца из устойчивой к коррозии стали, которые опоясывают проход для теплоносителя (зеркала). Еще пара зеркал располагается на поверхности задвижки – ее подвижной части.

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

  • необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
  • через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
  • в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

  • практичностью;
  • долговечностью;
  • надежным удержанием жидкости;
  • отсутствием потребности в обслуживании.

Специалисты-сантехники не рекомендуют приобретать и устанавливать винтовой вентиль на батарею отопления или такие же изделия любого другого типа.

У них есть существенные недостатки конструкционного решения:

  • сальник потребуется набивать периодически, если нет желания мириться с постоянной течью по штоку. Когда заменить вентиль или набить сальник сложно, то для устранения протечки вентиль нужно открыть до отказа с небольшим усилием. Течь прекратится благодаря тому, что резьба на штоке прижмет сальник:
  • резиновые прокладки для элементов отопительных конструкций имеют ограниченный срок годности. Вентиль для радиатора отопления с плоскими латунными клапанами по истечению определенного времени не держат воду по причине появления отложений на клапане и седле. Эти же запорные элементы с клиновидными клапанами из латуни после закрытия их с усилием часто заклинивает в седле (про

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Кран на батарею отопления: описание технических сторон, и

Если вы хотите добиться оптимальной работы вашей системы отопления, то в обязательном порядке оборудуйте её особыми кранами, разрешающими контролировать и оптимизировать движение теплоносителя. Какие конкретно модели для этого употребляются, и где и как их устанавливать, мы детально разберём в данной статье.

Шаровый кран

Данная модель на сегодня обширно употребляется в сантехнике благодаря наличию следующих преимуществ:

Совет: не рекомендуется применять половинчатое положение. Шаровый кран должен быть либо открыт либо закрыт, в обратном случае существенно возрастает износ его внутренней части.

Совет: при покупке шаровой запорной арматуры в обязательном порядке обратите внимание на её вес. В случае если изделие подозрительно лёгкое, то в полной мере возможно, что у вас в руках подделка, выполненная не из бронзы и стали, а из силумина, владеющего значительно меньшим сроком работы

Работает разглядываемый механизм весьма :

  • внешняя рукоять, которая в большинстве случаев оббита резиной либо пластиком для удобства.
  • Это приводит в движение шток, который подсоединён к запорному шару.
  • Шар же имеет посередине сквозное отверстие, которое при его повороте сходится с выходной частью крана.

Другими словами, пока ручка в одном положении, внутреннюю часть крана перегораживают две стены стального шара, а в то время, когда мы изменяем её позицию на 90 градусов, то получаем открытый сквозной проход.

Инструкция предполагает установку и последующее применение шаровых кранов со следующими целями:

  1. Изоляция радиатора с целью его замены либо исполнения ремонтных работ. При таких условиях используются краны с двумя соединительными патрубками и монтируются в трубы подачи и отвода теплоносителя. Перекрыв их, вы всецело заблокируете доступ жидкости в батарею.

Совет: рекомендуется наряду с этим устанавливать кроме этого и перемычку между трубами, чтобы контур имел возможность продолжать работать кроме того при отключённом от системы радиаторе.

В совершенном случае это стоит делать как минимум несколько дней, но достаточно будет хотя бы открыть кран на ночь. Для того же, дабы это было быть может, необходимо его заблаговременно установить на край батареи либо на трубу отвода.

Игольчатый кран

Кран Маевского имеет пара иное назначение, он не перекрывает и не сливает теплоноситель, а производит скопившийся в контуре воздушное пространство, мешающий действенной работе системы отопления. Требуется такая операция в следующих случаях:

В случае если одна из перечисленных выше обстановок имеет место быть, и воздушный кран установлен, то поступить направляться так:

Существуют кроме этого автоматические модели, каковые хоть и стоят дороже, но не нуждаются в принудительном спуске газовых скоплений, а делают эту задачу самостоятельно.

Монтажные работы

Как установить кран на батарею самостоятельно? Для этого потребуется сама запорная арматура, трубный ключ, пакля либо ФУМ лента, а в некоторых случаях смогут пригодиться плашка и «болгарка».

Установка крана на батарею отопления осуществляется так:

В случае если внезапно потек кран на батарее, то:

Термоголовка

Следующим видом крана для радиатора является термоголовка для радиатора отопления.

Если есть необходимость в обеспечении регулирования температурных показателей автоматическим способом, то использование термоголовок вместе с клапаном термостатическим подойдет как нельзя кстати. Такая разновидность позволяет настраивать оптимальную температуру без какого-либо участия человека.

Особенность функционирования термоголовки?

Термоголовка функционирует в обратной зависимости от показателей температуры воздуха в помещении. В случае, если будут повышаться показатели температуры (намного выше комфортной и оптимальной температуры – это явление может наблюдаться при большом количестве людей в помещении, работе множества электроприборов), то происходит расширение сильфона термоголовки. Расширение сильфона термоголовки приводит к тому, что определенная деталь клапана (шток), начинает свое перемещение и происходит снижение показателей протока теплового генератора через радиатор. Если температура воздуха, наоборот, снижается, то данный механизм работает в обратном направлении, для того, чтобы повысить температуру для комфортной и оптимальной для помещения.

Типовые размеры кранов термоголовок

В основном типовой и самый распространенный размер головки равен М30*1,5. Но размеры индивидуальны у каждой модели. На сегодняшний день производители в большинстве случаев маркируют краны, обозначая их точные размеры и производственные характеристики. На маркировке указывают специальные обозначения, с помощью которых расшифровываются показатели.

Установка термоголовок

  • При помощи определенных стержней производят крепление пластины к стенке.
  • На самой пластине фиксируют термоголовку.
  • Далее производят фиксацию на стенке капиллярной трубки.
  • Производят установку термоголовки по определенным меткам.
  • Производят закручивание, фиксация болта.

Особенности и отличия угловых кранов от прямых, их плюсы

В чем заключаются положительные характеристики угловых кранов?

  • Есть гарантированная возможность производить отключение батареи.
  • Возобновление работы отопительной системы в любой удобный промежуток времени при необходимости.
  • Гарантированная возможность самостоятельным способом настраивать температуру, которая будет комфортна и оптимальна для нахождения в помещении (если происходят перепады температур на улице и так далее).
  • Угловой кран очень удобен в применении, особенно при осуществлении слива теплового генератора. Это намного уменьшает время на данную процедуру.
  • Простое обслуживание.

Делая выбор между угловыми и прямыми кранами, рекомендуется, в основном, применять угловые из-за вышеперечисленных положительных признаков.

Стояки и вентиль, отсекающий участки отопления

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

  • если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
  • гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
  • чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Настройка отопительной системы, ремонт

В процессе монтажа способом грубой настройки необходимо правильно осуществить выбор диаметра труб, идущих к разводке радиаторов отопления. От количества секций радиаторов зависит температурный режим. Но слаженную регулировку можно сделать при помощи регулировочных кранов.

  • на каждом из радиаторов отопления должны находиться регуляторы точной и плавной регулировки, в этом случае шаровые краны не подойдут;
  • если есть своя котельная, нужно определить наличие самой холодной комнаты и повесить там термостат, в
  • прикручивать краны нужно так, чтобы проток плавно смог уменьшаться.

Кран шаровой: как заменить его своими руками?

Конструкция его отличается от привычных для нас кранов, и поэтому при замене можно растеряться. Но ремонтируется он очень быстро: отвернуть гайку, сменить сальник или кран-буксу, установить гайку. Чтобы отремонтировать шаровой кран, нужна специальная подготовка.

Сложности и нюансы работы

В середине находится маленький шарик, его фиксируют с большой надежностью от влияния давления воды специальные резиновые седла. Сам шар полый, именно в этой полости и происходит смешивание горячей и холодной воды. Краны шаровые имеют в своем корпусе ручку регулятора. Фиксация происходит за счет гайки с одной стороны, с другой – за счет болта.

Конструкция шарового крана. Нажмите на фото для увеличения.

Для ремонта шарового крана потребуется несколько инструментов:

  • отвертки;
  • плоскогубцы;
  • ключ-шестигранник;
  • перчатки;
  • б/у запчасти.

Общие положения при снятии:

Перекрыть запорные сапуны.

Винт посредством раскачивания должен удерживаться на рычаге

Ключом снимается винт и рычаг, с соблюдением осторожности. При резком движении можно сломать его

Ржавая вода, известковый налет оседают на внутренних частях шарового крана под уплотнителем. Применение абразивных чистящих средств будет уместно в данном случае. Очищенные части крана закрываются уплотнителем, который подлежит замене.

Резьба, которая обнаруживается при снятии рычага, начнет прокручиваться по шлицам при помощи отвертки

Находящие рядом шланги повреждаются при несоблюдении осторожности

Остаточную воду слить в емкость.

Если шаровый кран дал течь, способ устранения неисправности будет совсем иной, более глубокий. После снятия уплотнителя вытаскивается шар со своего основного места крепления. Крепежи снимаются плоской отверткой, уплотнители заменяются новыми.

Можно продлить срок использования уплотнителей, для данной процедуры нужна специальная смазка.

Сборка выполняется в обратном направлении при соблюдении герметичности уплотнителей.

https://youtube.com/watch?v=uNlrk68ZQos%2520

При обнаружении трещины на корпусе, ослаблении напора воды трещины замазывают водостойким герметиком.

Он наносится дважды тонким слоем, с зачисткой мест смазки после высыхания. Если шаровые краны имеют трещины, нужно готовиться к их замене.

Если обнаружено, что нет напора воды, находим шток, связывающий шар и рычаг в единое целое. Регулирующие движения помогают выставить направление отверстий труб подачи воды.

После проведения процедур надо очистить затвор. Если и это не помогло, заменить старый картридж новым. Он должен подходить по размерам и марке крана.

Кран с регулировочным затвором. Нажмите на фото для увеличения.

Для отопления, как и для водоснабжения, ГВС, иногда используют трехходовые, четырехходовые краны. Этот вид агрегатов относится к запорной арматуре, изготавливается из стали, металла или латуни. Регулировочные затворы находятся сверху устройства. Процесс регулировки проходит за счет сальника сверху или гайки снизу.

Для качества регулировки радиаторов отопления должны быть определенные устройства, способные перемешивать остывшую воду из возвратной трубы в подачу. Здесь произойдет не качественное, а количественное регулирование системы с помощью вентиля, который прослеживает поток воды и ее мощность или перекрывает ее.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Особенности крепления радиаторов

Самые требовательные к прочности крепления и основания — радиаторы из чугуна. Кроме веса самого изделия, определенную роль играет и внутренний объём секции. Если у популярной серии чугунных радиаторов МС-140 объём может достигать почти 1,5 литра, то у алюминиевого радиатора он не более 0,5 литра, а у биметаллических и того меньше.

При расчёте количества кронштейнов руководствуются положениями п 3.25 СНиП 3.05.01–85 — один кронштейн на 1 кв. м площади нагрева чугунной батареи (но всего их должно быть не менее трёх). Площадь нагрева одной секции зависит от её типа. Например, у М-140 она равна 0,254 кв. м, и для батареи из 12 секций уже надо четыре кронштейна.

Если батарею крепят на три кронштейна, схема крепления выглядит так: две точки внизу, одна посередине вверху. Четыре кронштейна устанавливают попарно друг над другом. А изгиб кронштейна должен обхватывать шейку радиатора (место соединения двух смежных секций).

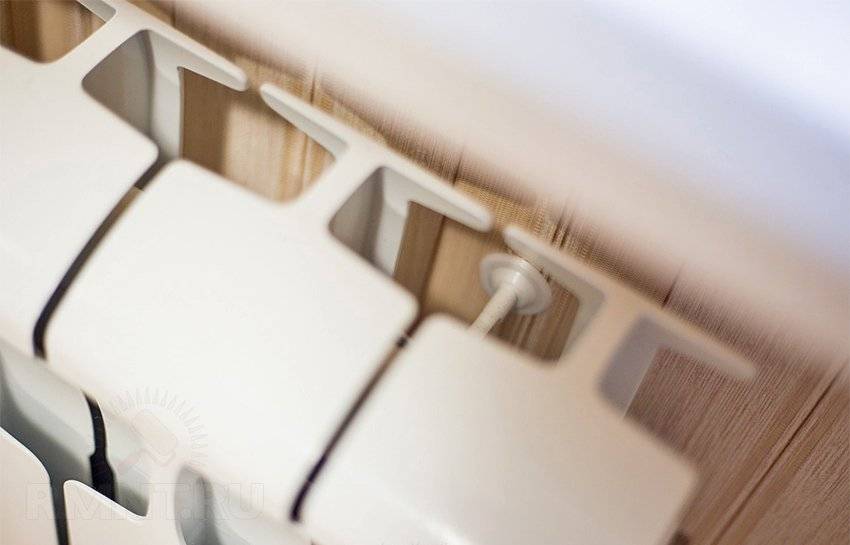

Крепление биметаллических и алюминиевых радиаторов происходит по той же схеме, что и чугунных. И причина уже не в весе батареи и теплоносителя, а в тонких стенках стальных вкладышей биметаллических изделий, в низкой устойчивости к механическим нагрузкам алюминия и в слабой прочности резьбовых соединений отдельных секций обоих видов радиаторов. Поэтому для них также надо не менее трёх точек опоры.

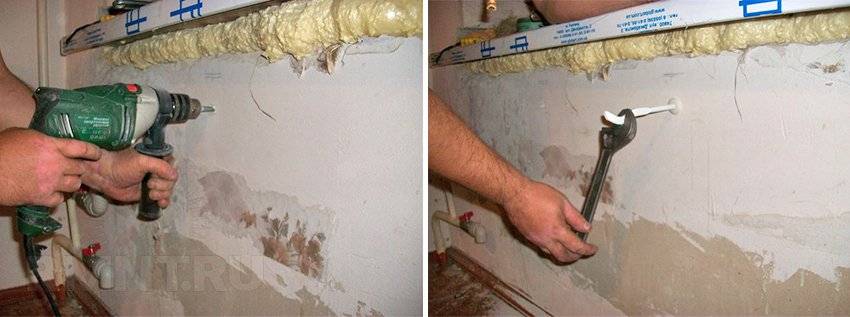

Чугунные радиаторы устанавливают на кронштейны с дюбелями, закреплёнными в бетонных и кирпичных стенах. Для биметаллических и алюминиевых радиаторов кронштейны можно крепить ещё и к деревянным стенам.

В остальных случаях для установки надо использовать две напольные подставки с фиксацией к стене верхней части радиатора. Если количество секций больше десяти, то нужны три подставки.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Краны для радиаторов отопления

Предназначены для частичного или полного перекрытия попадания воды или теплоносителя в радиаторы системы отопления. Так как батареи могут устанавливаться в квартирах, частных домах, коттеджах, банях, офисных помещениях и прочих местах, то и краны устанавливаются тоже с ними.

Краны для радиаторов отопления изготовляются в варианте с американкой. Американка или как еще называют «сгон» — это разборное соединение, которое позволяет в случае необходимости демонтировать, а затем снова подсоединить радиатор очень быстро.

Краны для радиаторов от способа перекрытия делятся на 2 типа:

Перекрытие с использованием вентилей может быть, как полное, так и частичное. Внутри их находится шток, с помощью которого и можно производить настройку количества проходящей жидкости. В этом их плюс в отличие от шаровых кранов. Шаровые краны с американкой могут быть только либо в открытом положение, либо в закрытом. В положении «посередине» или «немного открытыми» они быть не могут, так как выйдут из строя из-за неправильной эксплуатации. Это связано с особенностью их конструкции.

Суть же использования вентильных кранов для радиаторов в том, чтобы уменьшением или увеличением количества теплоносителя в батарею и по ней изменять температуру воздуха в помещение.

Виды кранов

Разберем какие же могут быть вентили для радиаторов . В зависимости от способа перекрытия:

Вентиль ручной называют еще «вентиль верхний». Он устанавливается на подачу в радиатор. Вентиль обратный, по-другому «вентиль нижний» устанавливается на обратку. Регулировка обратного вентиля происходит с помощью шестигранника, тогда как ручного — рукой.

Существуют так же краны для автоматического регулирования – терморегуляторы или по-другому клапаны термостатические , которые заменяют вентили с ручным регулированием. Как же они автоматически регулируют? Для этого потребуется дополнительное устройство — термостатическая головка . Термоголовка одевается наверх крана, а именно на шток, который торчит находится на нем, и спрятан под декоративной крышечкой. Когда температура в комнате достигает показаний, на которые запрограммированная термоголовка, последняя давит на шток, который в свою очередь перекрывает поток теплоносителя в радиатор. Можно приобрести сразу терморегуляторы для радиаторов сразу в наборе с термоголовкой одной фирмы или по отдельности разных фирм, при этом перед покупкой лучше уточнить у сотрудника магазина подходят ли они друг к другу.

Форма кранов

По своей форме бывают вентили прямые и вентили угловые для радиаторов отопления. Тоже самое касается и шаровых кранов с американкой и терморегуляторов. Это сделано для удобства монтажа и избавления от использования дополнительных переходников.

Краны для радиаторов изготовляются из латуни, которая в свою очередь может быть покрыта никелем, хромом или бронзой, а также из полипропилена. Краны для радиаторов из полипропилена хоть и называются так, но половина конструкции в них все равно выполнена из той самой латуни.

Диаметры кранов для радиаторов обычно три: 1/2″, 3/4″, 1”.

Для подключения радиаторов с нижним подключением используют узлы нижнего подключения или по другому «мультифлексы». О них расскажем отдельно в другой статье.

Выводы

Устанавливать краны для батерей или нет решать Вам, но то что плюсов он них больше, чем минусов, это факт.

Представляем список самых известных фирм производителей кранов для радиаторов отопления: Bugatti , Itap, Oventrop, Valtec, Stout, Uni-Fitt, Danfoss, Comisa, FAR, Luxor, RBM, Emetti, F.I.V., Tiemme.

Купить краны для радиаторов отопления легко, так есть все размеры, виды, модели. Просто наберите +7 (495) 902 54 79 (для Москвы); 8 (800) 505 27 39(бесплатно для регионов), оформите заказ через корзину сайта, или напишите на почту: info@hidrocontrol.ru.

Самовывоз (с 9.00 до 21.00 ежедневно) | Доставка (Москва 1-2 дня, 500 руб.) | Отправим транспортной компанией по всей России.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
