Обзор термостатов для отопительных систем, особенности установки в насосах, котлах и радиаторах

Автоматика против ручного управления

Начнем с решения базовой проблемы, которая встает перед любым владельцем системы теплого пола: нужна ли автоматизация? Или можно обойтись ручной регулировкой?

Давайте отделим, так сказать, мух от котлет.

Цена автоматизации будет очень сильно различаться для систем электрического и водяного теплого пола.

В первом случае для поддержания постоянной температуры пола достаточно установить терморегулятор с выносным датчиком, стоимость которого начинается от вполне гуманных 900-1000 рублей. Хочется ориентироваться на температуру воздуха, а не напольного покрытия? Тоже не проблема: цифровой терморегулятор с встроенным термодатчиком стоит  лишь в два-три раза дороже.

Электромеханический терморегулятор для электрического теплого пола.

Есть ли альтернатива автоматике для водяного теплого пола? Разумеется. Реализовать ручное управление коллектором и контурами более чем несложно своими руками.

Инструкция довольно  проста:

  • Между подачей и обратным трубопроводом перед коллектором монтируется перемычка.
  • Вместо тройника между перемычкой и подачей  устанавливается трехходовой клапан, работающий по принципу “или-или”: открывая подачу, он одновременно перекрывает перемычку.
  • Между перемычкой и коллектором монтируется дополнительный циркуляционный насос.
  • Сам коллектор снабжается дросселями на обратке для независимой регулировки каждого контура. На подаче устанавливаются отсекающие вентиля.
  • Кроме того, между подачей и обраткой после коллектора присутствует байпас – еще одна перемычка, которая не даст перегореть насосу, если расход теплоносителя будет перекрыт дросселями всех контуров сразу.

Принципиальная схема узла смешения с ручным управлением.

Понятно, что при использовании ручной схемы регулировки мы заметно экономим на стадии монтажа оборудования.

Какие проблемы экономия может создать нам в дальнейшем?

Ручное управление имеет большую инерционность. Прикрыв дроссель отдельного контура, или изменив положение трехходового клапана, мы получим заново стабилизировавшуюся температуру лишь через 4 – 6 часов.

Дело не только в медленном изменении температуры теплоносителя, но и в том, что массивная стяжка с трубами водяного теплого пола тоже нагреется или остынет не так чтобы быстро. А ведь ей еще предстоит передать тепло напольному покрытию, которое, в свою очередь, должно прогреть воздух комнаты…

Реальная температура воздуха и, соответственно, степень комфорта в помещении определяется не только тем, насколько нагрета вода в трубах. Освещенность стен и окон, температура и ветер на улице тоже сильно влияют на климат в доме.

Соответственно, подстраивать проходимость дросселирующей запорной арматуры придется как минимум несколько раз в сутки. Альтернатива – мириться с достаточно большим разбросом степени комфорта в течение дня.

При колебаниях внешней температуры в течение суток потери тепла через ограждающие конструкции будут сильно меняться.

Теперь, когда общая картина ясна, давайте выясним, что и как можно регулировать в автоматическом режиме.

Основные неполадки и их решение

  • Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
  • Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Выбираем надежный терморегулятор для водяного пола

Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.

Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.

Виды и их отличия

Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

Схема электро механического вида

По виду автоматики эти приборы могут быть:

  • Механическими
  • Дистанционными (различные пульты управления, в том числе сенсорные)
  • Электронными
  • Электронными — программируемыми

По функциональности термостаты делятся на:

  • Т. с индикатором температуры воздуха
  • Т. с индикатором температуры водяного пола
  • Т. с обоими датчиками

Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.

Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.

Подробно о работе прибора

Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.

Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.

Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.

Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.

Полезные советы

Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.

Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.

Кроме того, покупая термостат, важно запомнить следующее:

  • Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
  • Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С
  • Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
  • Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;

Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.

Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.

Заключение

Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола

Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом. Пусть в Вашем доме всегда будет тепло!

Пусть в Вашем доме всегда будет тепло!

Управление тёплым полом с дистанционного пульта

Существуют недорогие системы управления, позволяющие дистанционно изменять температуру в пределах одного помещения. В них используется исполнительный модуль и пульт управления тёплым полом. Он имеет конструкцию сходную с пультами бытовой техники и работает на инфракрасных лучах. Терморегулятор ТР-810 представляет собой устройство обеспечивающее установку температуры в интервале от + 5 до + 350С на нагрузке мощностью 3,5 кВт и токе до 16 А. Дистанционный пульт обеспечивает управление исполнительным модулем ТР-810 на расстоянии до 25 метров. Один пульт предназначен для управления четырьмя исполнительными устройствами.

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

  • кабельные модели, подключаемые к газовому котлу посредством проводов;
  • беспроводные модели с дистанционным способом обслуживания.

Механический

  • долговечность;
  • низкая стоимость;
  • возможность ремонта;
  • устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

  • дистанционное управление;
  • самая минимальная погрешность;
  • возможность монтажа в любом помещении;
  • регулировка температуры воздуха согласно графику;
  • максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

  • наличие функции «день-ночь»;
  • значительная экономия энергоресурсов;
  • программирование режима на длительное время;
  • возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

Проводной центр коммутации Salus KL06

Salus KL06 в магазине.

Стоит 4281р.

Контроллер KL06 предназначен для соединения термостатов и исполнительных приводов в единый коммутационный узел. Есть индикация состояния сервоприводов.

Управление насосом и котлом возможно только после подключения дополнительных модулей Salus PL06 или PL07 (1700р и 2800р).

Если внимательно почитать инструкцию Salus KL06, то можно выяснить что это более хитрое устройство, чем может показаться.

Полнофункционально работает с терморегуляторами Salus.

+ Показать цитаты из этого паспорта с описанием функций.

СИСТЕМЫ PWM, VP, NSB

Системы, применяемые в терморегуляторах Salus серии ERT, обеспечивают более эффективное управление половым отоплением.

PWM

В связи с большой инерцией полового отопления, применение системы PWM у контроллеров серии ERT гарантирует нам четкое поддерживание постоянной температуры в помещениях. Система PWM контролирует рабочее время, а также частоту открытия и закрытия использованных сервомоторов по отношению к росту температуры в помещении. Результатом чего является добавочная экономия, комфорт, а также отсутствие перенагрева помещения.

VP

Это система, которая защищает и удлиняет срок работы сервомоторов. Один раз в неделю открывает и закрывает сервомотор, даже если система в данный момент не работает (время вне отопительного сезона).

NSB

Функция снижения температуры — NSB (Night Set Back). Система предоставляет возможность влиять на температуру в зависимости от времени дня, что гарантирует эффективное управление системой отопления. Функция снижения температуры дает возможность снижать ее на 4°С, без регулирования термостата, даже при применении непрограммируемых регуляторов в большинстве зон.

Функция NSB в регуляторах активируется посредством внешнего сигнала, передаваемого планке Salus KL06 при помощи недельного терморегулятора Salus ERT50. Этот регулятор должен быть подключен к полю, обозначенному номером 1.

Все регуляторы должны быть подключены при помощи 4-х жильного провода, согласно схеме номер 1.

Если Вы не подключите поле, обозначенное часами, то функция MSB не будет активна, но остальные функции регулятора (PWM и VP) будут работать.

Вот эти схемы подключения терморегуляторов.

Схема подсоединения терморегулятора ST320 необычна — посмотрим что в паспорте этого терморегулятора.

Похоже, терморегулятор управляет именно 220В, пропуская или не пропуская через себя. Если так, то контроллер Salus KL06 может и подойти для работы с терморегуляторами, выдающими 220В на управление нагрузкой.

Мне он не нравится визуально, и с модулем подключения насоса и котла стоит уже дороже 6000р и имеет открытые клеммы. терморегуляторов Salus у меня не будет, поэтому «умные» функции недоступны.

Управление системой «Теплый пол» в «Умном доме»

Просыпаться с утра и ступать босыми ногами по согретому полу — не просто приятно, а невероятно приятно, впрочем, у Вас и членов вашей семьи будет шанс убедиться в этом на собственном опыте.

Особенности управления электрическим «теплым полом»

Для начала хотелось бы отметить, что электрические теплые полы устанавливаются преимущественно в квартирах. Данная особенность объясняется весьма просто: водяной пол в квартире использует для прогрева воду из батарей. Существует, конечно, вариант установки в квартире дополнительного котла, но он устраивает далеко не всех пользователей.

Управление электрическим «теплым полом» осуществляется с помощью терморегулятора в паре с которым работает температурный датчик, установленный в стяжку или раствор. Датчик не позволяет системе перегреваться свыше 30 С, поэтому Вы никогда не станете на слишком горячий пол, испытав при этом неприятные ощущения (действует как для водяного, так и для электрического пола).

Установка терморегулятора в системе позволит Вам:

· Задавать верхнюю и нижнюю планку температурных параметров, за которые система не выходит;

· Устанавливать таймер включения и выключения «теплого пола» (например с 6-ти до 9-ти утра, и с 5-ти до 11-ти вечера);

· Управлять системой «теплого пола» с помощью удобного и функционального мобильного приложения.

Особенности управления водяным «теплым полом»

Существует сразу 2-ва способа управления водяной системой «теплого пола» по типу устройств — механический и автоматический. Стоит ли говорить, что последний, несмотря на более высокую цену, пользуется большей популярностью благодаря повышенному уровню комфорта и функциональности.

Давайте же рассмотрим некоторые возможности автоматики для водяного «теплого пола»:

· Контроль работы циркуляционного насоса – не подходит для жилищ, где установлен один насос для всей отопительной системы (при выключении «теплого пола» отключается также отопление в батареях), но идеально подойдет для тех систем, где установлено сразу несколько насосов;

· Термоголовка – полуавтоматическое управление системой, позволяющее отключать «теплый пол» при некоторых условиях (термоголовка перекрывает клапан, если пол становится слишком горячим, и наоборот, открывает его, когда пол остывает);

· Сервоприводы – специалисты монтируют на коллектор сервопривод, благодаря которому регулируется подача теплоносителя на контуры отопления (такой контролер идеально подходит для регулировки температурного режима сразу в нескольких помещениях);

· Погодозависимый контролер – сложный комплекс, состоящий из контролеров и датчиков, установленных снаружи и внутри дома (благодаря такому шагу температура пола регулируется автоматически исходя из погодных условий).

Как и в случае с электрическими «теплыми полами» управление водяной системой осуществляется также с помощью проводных или беспроводных терморегуляторов и функционального мобильного приложения.

Отдельного упоминания достойна экономия энергоресурсов, которая благодаря правильному монтажу и настройке системы может достигать 30%.

Возникли вопросы? Звоните на наш номер, заказывайте обратный звонок, и наш менеджер вскоре свяжется с вами, чтобы предоставить бесплатную консультацию.

Как работает от газового котла

Функционирование устройства представлено считыванием не температурных показателей теплового носителя, а уровня интенсивности прогрева воздуха в помещении. Настройка комнатного датчика производится на комфортные для жильцов температурные параметры. При нагреве воздуха в помещении выше уже установленных пределов на автоматику подаётся специальный сигнал, в соответствии с которым уменьшается интенсивность горения топлива. Снижение температуры напротив, возобновляет работу отопительного оборудования, что обеспечивает быстрый прогрев.

Устройство терморегуляторов выносного типа является более эффективным, по сравнению с встроенными в тепловой генератор датчиками нагрева. Кроме экономической целесообразности, монтаж выносного терморегулятора отличается седеющими неоспоримыми достоинствами:

  • автономная работа;
  • комфортный прогрев воздуха;
  • учёт температуры внешней среды;
  • автоматическая смена интенсивности нагрева.

Установка терморегулятора избавляет от необходимости постоянно контролировать работу котла. Встроенным датчиком самостоятельно подбирается самый экономичный режим работы, а благодаря программе суточного и недельного контроля функционирование отопительной системы становится максимально эффективным и удобным.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

  1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

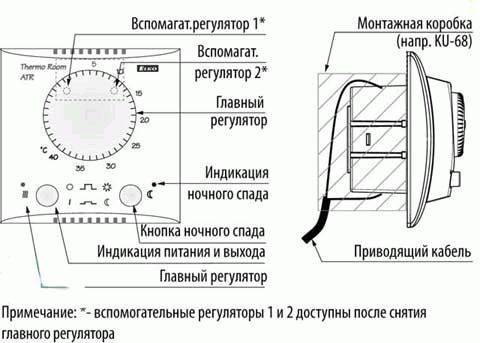

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

  • Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
  • Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
  • Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.
