Пиролизная печь своими руками: принцип действия, чертежи и схемы, пошаговое руководство + фото

Что такое печи с двойным дожигом. Устройство и преимущества


В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.


Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

  1. Дополнительный воздух поступает через отверстия забора воздуха
  2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
  3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
  4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.


Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

  • Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
  • Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
  • Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
  • Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Потребительские характеристики пиролизных печей

Достоинства таких отопительных устройств неоспоримы:

  • Процесс пиролиза обеспечивает длительное горение топлива в автономном режиме. С одной закладки дров можно получать тепло на протяжении 6-12 часов, а, например, уголь может «работать» несколько дней.
  • КПД устройства повышается до 80-90%, что намного больше, чем у традиционных твердотопливных печей. Сокращается расход топлива, больше тепла остаётся внутри дома (об этом можно судить по малой температуре дымовых газов – порядка 160 градусов).
  • Удаётся автоматизировать некоторые параметры работы теплогенератора.
  • После топки остаётся очень мало золы, соответственно приходится намного реже производить её выборку.
  • Продукты горения пиролизных генераторов тепла оказывают минимум влияния на экологию.

Принципиальная схема пиролизного теплогенератора с верхним дутьём Есть и ряд недостатков:

  • Большинство пиролизных печей являются энергозависимыми, так как принудительная тяга и наддувы предполагают использование электрических вентиляторов.
  • Существуют жёсткие требования к качеству топлива, особенно по влажности.
  • Пиролизный теплогенератор не может нормально эксплуатироваться на малой мощности, так как при нагрузке, близкой к 50%, газификация топлива становится нестабильной, а на элементах печи может скапливаться дёготь.
  • Конструкция этих печей сложнее, а расходы на строительство выше.

Опыт использования пиролизных печей показывает, что это удобные и эффективные источники тепла. Но построить такое отопительное устройство своими руками всё же очень непросто. Мастер должен быть хорошо подготовлен технически (навыки, инструмент), понадобятся точные, грамотно разработанные чертежи.

Принцип работы пиролизной печи

https://pirolizeco.ru

Печь для пиролиза состоит из корпуса. Внутри установлена встроенная топка. В нее закладывается древесина или иное сырье для переработки. Когда отсек топки закрыт, воздух внутрь не поступает. Элементы конструкции герметичны – дверь печи закрывается вплотную. В установке работает вентилирующая система для приточно-вытяжных функций.

В условиях пиролиза топливо сгорает медленно. После закладки сырья в отсек оно поджигается. Понадобится время, чтобы разгорелся материал. Затем доступ кислорода перекрывается. Из-за нехватки воздуха горение замедляется, а дрова обугливаются.

В процессе выделяется мощная тепловая энергия. Эффект обусловлен тем, что при низкой концентрации кислорода материал горит медленно. Результатом процесса становится кокс, зола и газ. Горячий газ внутри котла взаимодействует с воздухом и горит при высокой температуре. Эта реакция сопровождается выделением тепла.

Пиролизная установка работает в два этапа:

  1. Вначале сгорает материал, отправленный в отсек. На этом этапе доступ кислорода заблокирован. Выделяется горючая газовая смесь.
  2. На второй стадии сгорает смесь выделенного газа с воздухом.

Двухэтапный принцип действия применяют в самодельных пиролизных печах с дожигом газов:

  • «Буржуйках»;
  • Дровяных печах;
  • Генераторах твердотопливного типа.

Внимание! Пиролизные установки представлены разнообразными моделями. Они отличаются между собой конструкцией второго блока

Есть модификации с дополнительной вентиляцией. А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь.

Отработанные материалы выгружает вращающаяся реторта. Это изделие круглой формы, опускающееся на опору печи.

Преимущества и недостатки пиролизной печки

Начнем с хорошего, с преимуществ пиролизных котлов:

  • Фантастический КПД, нередко достигающий более 85 %.
  • Возможность просто обслуживать устройство печи длительного горения
  • При использовании качественных материалов при производстве печки, долговечность, надежность.
  • Соответствует жестким экологическим требованиям безопасности.
  • Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
  • Из-за небольших размеров есть возможность установить агрегат в любом помещении.
  • Нет сложностей в обслуживании печи.
  • Печь бубафоня своими руками делается просто, а главное быстро.

К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:

  • Сложная конструкция дымохода.
  • Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
  • Новичкам трудно, не привычно сделать начальную настройку.
  • Пиролизный котел своими руками соберет не каждый

Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Конструктивные особенности

Позвольте, но ведь обычная печь с закрытым поддувалом работает примерно так же. Ограниченный приток воздуха уменьшает ее тепловую мощность. Чем же тогда печь пиролиза отличается от привычной буржуйки?

Тем, что продукты сгорания, в обычном твердотопливном оборудовании покидающие топку через дымоход, дожигаются в отдельной камере. Стоит подмешать к перегретым горючим газам новую порцию свежего воздуха, и они мгновенно воспламенятся. Сгорающий пиролизный газ отдает основную часть тепла воздуху в доме, а заодно поддерживает в первичной топке температуру, достаточную для тления топлива.

Сгорание пиролизного газа в камере дожигания топлива.

Преимущества

Что дает такой принцип работы?

  • Гибкую регулировку мощности печки простым дымососным вентилятором. Меняя его обороты, можно регулировать скорость тления топлива;
  • Максимальный коэффициент полезного действия (КПД) во всем диапазоне значений тепловой мощности. У традиционного твердотопливного котла КПД снижается при любом ограничении мощности из-за неполного сгорания топлива, а пиролизная печка неизбежно дожигает все продукты неполного сгорания;

Для владельца дома высокий КПД печи или котла означает минимальные расходы на отопление.

  • Низкое содержание вредных веществ в печных газах. Все, что способно гореть, дожигается во вторичной камере;
  • Минимальное количество твердых отходов. Зольник приходится чистить раз в несколько дней — именно потому, что дрова или уголь сгорают практически полностью. Некоторые печи и котлы длительного горения (с ними мы познакомимся чуть позже) и вовсе лишены зольника: небольшое количестве остающейся от пиролиза золы уносится восходящим потоком печных газов;
  • Быстрая растопка (при наличии принудительной тяги). Поток воздуха от вентилятора поможет дровам или углю разгореться максимально быстро;

Приток воздуха через топочную дверку при работающем дымососе обеспечивает быструю растопку.

  • Возможность работы с автоматикой — выносными термостатами и программируемыми системами управления. Электроника управляет оборотами дымососного вентилятора и регулирует мощность печки, подстраивая ее под целевую температуру в отапливаемом помещении;
  • Продолжительные промежутки между растопками. Пиролизные печи для отопления дома хороши тем, что их не нужно разжигать каждые 3-4 часа: двух растопок в день вполне достаточно.

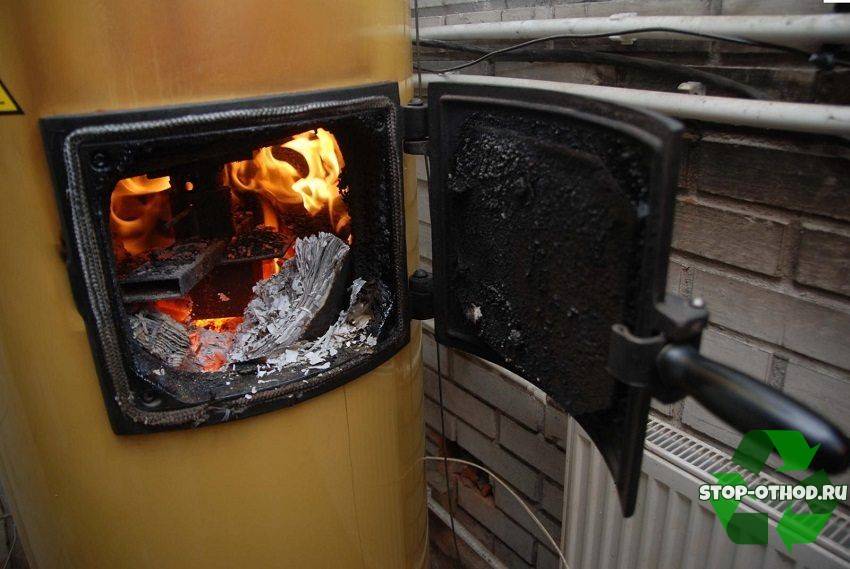

Рекордсмен по продолжительности автономной работы на твердом топливе — литовский котел Стропува.

Недостатки

Без них тоже не обошлось:

  • Пиролизная печь больше традиционной при той же тепловой мощности. Просто потому, что она использует две камеры сгорания вместо одной;
  • Она энергозависима. Принудительная тяга делает работу пиролизной печи зависящей от электропитания. Печи с естественной тягой существуют, но они ведут себя при розжиге несколько капризнее и управляются только и исключительно вручную (шибером на притоке в камеру сгорания пиролизного газа);

Пиролизные котлы и печи могут управляться автоматикой. Но для ее работы необходима электроэнергия.

Быстрое прогорание стенок вторичной камеры из-за высокой температуры в ней тоже стоит отнести к недостаткам решения;

Футеровка топки шамотом многократно увеличит срок службы печи.

Образование конденсата в дымоходе также не порадует владельца. Высокий КПД печи имеет оборотную сторону: продукты сгорания покидают топку и попадают в дымоход со сравнительно низкой температурой (80-120 °С). В результате вода — один из продуктов полного сгорания углеводородов — конденсируется на недостаточно прогретых стенках дымохода.

Тройник с краном для конденсата на дымоходе.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%. Выделяют следующие виды топлива:

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Устройство пиролизных печей

Конструкция предусматривает два отсека: в первом закладывается твердое топливо и происходит процесс его медленного окисления. При тлении дров выделяется большое количество горючих газов, которые поступают в отсек выше и сгорают. Чтобы топливо не вспыхнуло, а тлело, строго регулируется подача кислорода. По большому счету пиролизные устройства функционируют на газе, который вырабатывается в самом агрегате.

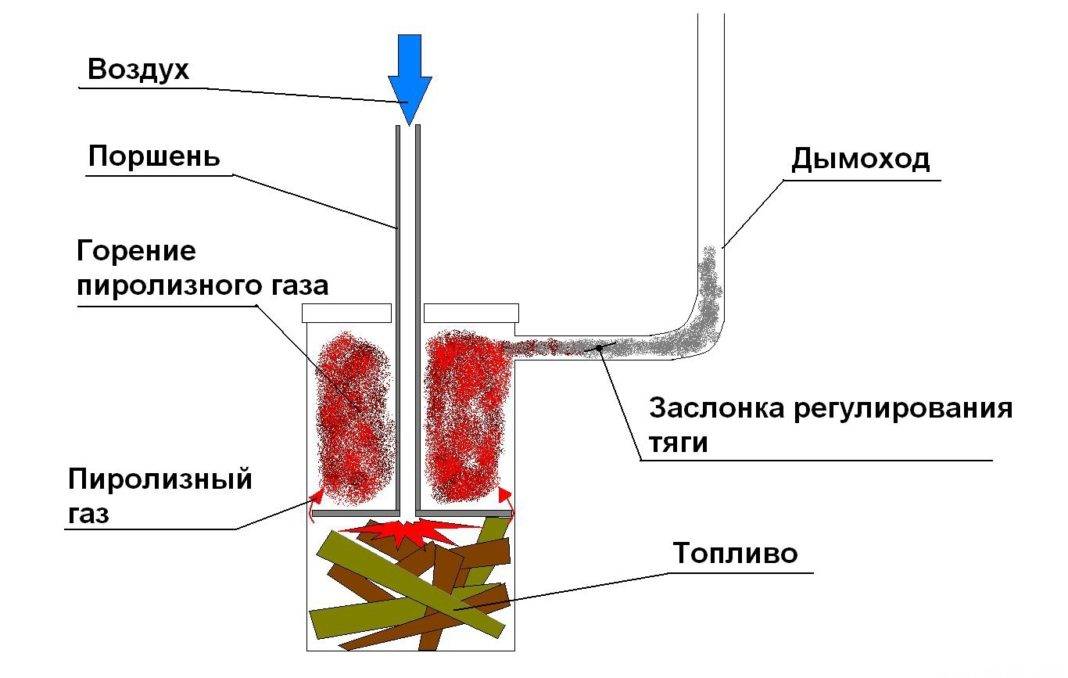

Схема пиролизной печи

Эксплуатация установки длительного горения дает максимальный объем тепловой энергии при существенной экономии топливных ресурсов. Это обуславливается тем, что горючее перерабатывается практически полностью, в результате сажа и зола почти не образуются, также отсутствует дым.

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

  • Печь-буржуйка. Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
  • Печь Булерьян. Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
  • Печь Бубафоня. Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.
  • Печь на отработанном масле (отработке). Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Что такое пиролиз

Суть пиролиза заключается в том, что при температуре от 200 до 800 градусов (в условиях недостатка кислорода) происходит газификация древесины – она обугливается и тлеет, постепенно распадается на твёрдый углеводород (кокс), смолы и смесь неконденсируемых горючих газов. Выделяемый топливом пиролизный газ можно дожигать отдельно от твёрдого остатка, что даёт возможность получить дополнительную тепловую энергию. Используя уникальные свойства данного процесса, есть возможность создать полноценное отопительное устройство для обогрева крупного дома. По такому же принципу работают походные пиролизные минипечи, которые своими руками собирают туристы и любители активного отдыха на природе.

Это фабричная походная печка. Аналогичные по конструкции изделия собирают из жестяных банок и коробов

Фактическая теплота горения высвобождаемых газообразных продуктов может отличаться в разы (примерно от 3 до 15 МДж/м3), теплотворность дожига зависит от состава газовой смеси. В свою очередь, состав пиролизного газа определяется способом подвода тепла для нагрева топлива, скоростью и конечной температурой протекания процесса. От этих же условий будет зависеть процентное соотношение получаемых твёрдых и летучих компонентов.

Обратите внимание! Во время топки пиролизной печитвёрдый остаток (уголь) горит в штатном режиме. При этом его теплотворность в два с половиной раза выше, чем у древесины

Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Как работает данный котел? Котел состоит из следующих элементов:

  • Камера газификации
  • Камера дожигания
  • Система подачи воздуха (первичная, вторичная)
  • Водяная рубашка
  • Колосниковая решетка

Элементы котла

Принцип работы заключен в следующем:

  • В камеру газификации загружается топливо и поджигается.
  • Из топлива начинает вырабатываться газ.
  • В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
  • В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
  • Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
  • Используемый теплоноситель служит одновременно охладителем котла.

Это основной принцип работы. Но для правильного функционирования требуется соблюдать строгие пропорции воздушно-топливной смеси. В противном случае сгорание будет протекать неровно, с повышенной задымленностью. Итак, на вопрос, можно ли изготавливать пиролизные печи своими руками, ответим положительно. Но сразу стоит оговориться:

  • Для изготовления такого агрегата мало иметь хорошие навыки в проведении сварочных работ или наличие на руках рабочих чертежей агрегата.
  • Необходимо использование качественных материалов, многие из которых имеют высокую стоимость.
  • В первую очередь это относится к металлу. Для изготовления потребуется хорошая легированная сталь.
  • Потребуется соответствующая электроника. Если, конечно, вы не планируете нанять печника для постоянного контроля над котлом.

Говорить о применении подобного котла для основного обогрева жилья не приходится. Чтобы изготовить пиролизный котел, можно, конечно, взять старые бочки, куски труб и прочий железный хлам, который также используется для строительства железной печи. Но надо понимать, что процессы, происходящие в данном агрегате, требуют соблюдения определенных условий для его нормальной работы.

Расчёт параметров

При проектировании печи стремятся решить главную задачу — обеспечить требуемую мощность. Она будет зависеть от количества топлива, поэтому нужно правильно рассчитать объем топки. Сделать это можно по упрощённой методике.

Задаёмся требуемой мощностью

Предположим, по результатам расчёта на теплопотери выяснилось, что для отопления помещения при самой низкой наружной температуре требуется 10 кВт тепла.

Определяем необходимую мощность печи в режиме обычного (пламенного) горения

Известно, что в режиме газогенерации мощность печи составляет 10—30% от той, которая развивается в режиме пламенного горения. Следовательно, для получения 10 кВт с газогенерацией агрегат при горении с пламенем должен развивать мощность W = 10 / 0.3 = 33.3 кВт (принимаем 30-процентное соотношение мощности).

Выбираем наименее энергоёмкое топливо из всех видов, которые предполагается использовать

Вот, например, данные о теплотворной способности некоторых видов древесины:

  • бук: 15,5 МДж/кг;
  • берёза: 16,5 МДж/кг;
  • осина: 18,2 МДж/кг;
  • дуб: 20 МДж/кг.

Из всех перечисленных пород меньше всего тепла даёт бук, на него и будем ориентироваться.

Определяем объём топливной закладки, которая сможет обеспечить требуемую мощность

При этом нужно учитывать, что порция дров сгорает в режиме пламени примерно за 4500 с. Следовательно, за это время она должна дать следующее количество тепла: Q = 33,3*1000*4500 = 149,85 МДж.

Рассчитаем необходимую массу топлива, учитывая, что полностью оно сгорает только на 80%, а КПД самодельной печи равен примерно 50%:

М = 149,85 / (15,5*0,8*0,5) = 24,17 кг.

Зная, что плотность сухого бука составляет 620 кг/м3, переведём полученное значение массы в объем: V = 24,17 / 620 = 0,039 м3 = 39 л.

Определяем объём топки

При этом нужно учитывать, что коэффициент загрузки топки в среднем составляет 0,63. Таким образом, она должна иметь объем: Vт = 39/0,63 = 61,9 л.

Следовательно, необходимый объем топки можно принять равным 62 л. Её длину следует принимать равной 0,5 м — чтобы можно было закладывать достаточно длинные поленья. Прочие размеры выбираются произвольно. Например, ширина может составить 300 мм, тогда высота должна быть 413 мм (0,3*0,413*0,5 = 0,062 м3).

Заключение

К сожалению, твердотопливные котлы постепенно уходят из употребления. Многие жители городов и деревень в погоне за удобствами стараются использовать газовые или электрические отопительные агрегаты. Основная причина — автономность эксплуатации. Но с достоинствами этих приборов мы теряем большее. Уют и тепло дома всегда создавала печь, в которой потрескивали дрова. Да и явная экономия налицо, так что стоит еще раз задуматься над выбором. Тем более, выезжая за город в свой небольшой домик, мы стараемся найти в нем успокоение и уединение. А такие мелочи, как потрескивание дров, помогают в этом. опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
