Электродные котлы своими руками

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

  • они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
  • они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
  • они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
  • они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
  • они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
  • они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

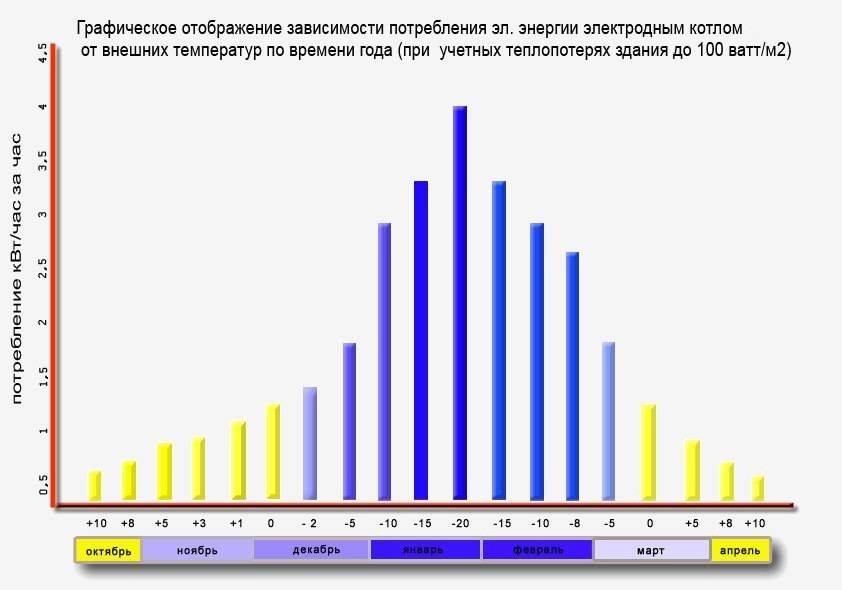

График потребления электроэнергии электродным котлом и сезонные колебания температур.

  • ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
  • электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
  • при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
  • как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
  • попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
  • нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
  • необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Контроль горелки

Достаточно распространенными датчиками контроля пламени горелки стали приборы LAE 10, LFE10. Что касается первого прибора, то он применяется в системах, где используется жидкое топливо. Второй датчик более универсален и может применяться не только с жидким топливом, но и с газообразным.

Чаще всего оба эти устройства применяются в таких системах, как двойная система контроля горелок. Может успешно применяться в системах жидкотопливных воздуходувных газовых горелок.

Отличительной особенностью данных устройств стало то, что можно устанавливать их в любом положении, а также крепить непосредственно к самой горелке, на пульте управления или же на распределительном щите

При монтаже этих устройств очень важно правильно уложить электрические кабели, чтобы сигнал доходил до приемника без потерь или же искажений. Чтобы этого достичь, нужно укладывать кабели от этой системы отдельно от других электрических линий. Также нужно использовать отдельный кабель для этих датчиков контроля

Также нужно использовать отдельный кабель для этих датчиков контроля.

Во время использования любого теплового оборудования, работающего на природном горючем, всегда нужно крепко помнить о высоком риске воспламенения или даже взрыва этого природного горючего вещества.

Такая беда может произойти в ситуациях, при которых может потухнуть огонь или факела по какой-либо причине. Если газовая смесь будет продолжать поступать во внутреннее пространство агрегата или внешнее пространство вокруг него, будет достаточно одной искры открытого огня для того, чтобы произошел пожар или даже взрыв.

Самой частой причиной подобных случаев является отрыв пламени с последующим затуханием. Это происходит при его смещении от выхода в направлении потока газовой смеси. В итоге топка заполняется газом, что приводит к хлопку или взрыву. Причина отрыва – превышение скорости потока смеси над скоростью распространения огня.

Обвязка электрокотла

Обвязка электрических отопительных котлов должна включать в себя следующие элементы:

  1. Циркуляционный насос. Данный элемент обвязки обеспечивает перемещение теплоносителя по отопительному контуру, за счет чего обеспечивается передача тепла отопительным приборам.
  2. Расширительный бак. Ключевое предназначение расширительного бака заключается в приеме излишков теплоносителя при его чрезмерном перегреве. Отсутствие бачка может привести к разрыву труб или повреждению элементов отопительной системы.
  3. Предохранительный клапан. При помощи предохранительного клапана избыток теплоносителя сбрасывается в канализацию. Клапан работает только в аварийных ситуациях – например, при закипании воды при остановке насоса или при переполнении бачка. Давление, при котором клапан срабатывает, обычно равняется максимальному значению давления в системе.
  4. Автоматический воздухоотводчик. Этот элемент обеспечивает самостоятельный вывод воздуха из контура отопительной системы. При отсутствии воздухоотводчика циркуляция теплоносителя будет затруднена, а сама система будет сильно шуметь.
  5. Манометр. Наличие манометра дает возможность отслеживать уровень давления в трубопроводе отопительной системы. Шкала манометра должна быть рассчитана хотя бы на 4 бар.

Самодельный электрический котел. Легкий способ его сделать самому

Мы хотим предложить вашему вниманию самодельный электрический котел для тех, кого не устраивают по различным причинам заводские котлы из магазинов. Обстоятельства у каждого могут быть свои.

Причина может быть, как ценовая (экономичнее самим сделать), так и техническая или просто у человека умелые руки, и он сам хочет сделать электрический котел своими руками.

А кто-то понимает, что починить заводской котел будет сложно из-за ТЭНов, находящихся снизу и других различных заводских заморочках, разобраться в которых не всегда просто.

Мы предлагаем сделать электрический котел самим. Он вас сможет порадовать своей простотой в изготовлении и обслуживании, легкой заменой ТЭНа. К тому же, вы по своему желанию сможете усовершенствовать управление системой отопления.

Конструкция самодельного электрического котла несложная, но производительность тепла такая же, как у магазинных котлов. Если вы уверены в себе, то приступайте к изготовлению электрического котла и не забудьте про заземление.

Иначе можно получить сильный разряд током (если у вас не будет в доме заземления).

Что для изготовления самодельного котла необходимо:

  • цилиндрический котел объемом примерно 3 — 4 литра или труба с заглушками плоскими сверху и снизу;
  • три патрубка размером под ваши трубы;
  • ТЭНы;
  • гайки;
  • воздухоотводчик автоматический сверху;
  • кран шаровой снизу (для слива жидкости из котла при необходимости).

В готовом самодельном электрическом котле, либо сваренном из цилиндра с заглушками, нужно сделать отверстия и наварить на них гайки для соединения с трубами. В нижней части котла вварить патрубок с краном для слива жидкости. Таким образом, у вас получится котел с подачей, обраткой и заполнением котла. Сверху три муфты для монтажа электрических ТЭНов и воздухоотвода. Котел трехфазный. Все управление котла выведено наружу в отдельную коробку. Для удобства в аварийном порядке можно даже вывести напрямую (хотя мы не рекомендуем этого делать).

Куда ставить ТЭНы сверху или снизу выбирать вам. Оба варианта имеют место быть. Есть плюсы и минусы в обоих случаях. Снизу ТЭН неудобно менять, но он защищен от воздуха. Сверху ТЭН легко менять, но нужен воздухоотводчик автоматический сверху. В электрическом котле, когда ТЭНы стоят вверху, то и воздух скапливается сверху.

Совет

Но риск от перегрева ТЭНов без воды убирается тем, что муфты сверху 32-е обрезаны до 20 мм. Тем самым получается короче воздушный карман. К тому же сверху стоит воздухоотводчик автоматический для выхода скопившегося воздуха. Оставшийся воздух втягивается по магистрали трубопровода.

Таким образом, решается задача безопасности котла и устранение возможного перегрева из-за воздуха вверху котла.

Механизм смены ТЭНа в самодельном электрическом котле где ТЭНы сверху. Преимущество

Работа горячего котла останавливается, закрывают краны подачи и обратка. Вода остывает, жидкость уменьшается в объеме, давление падает. ТЭНы выкручиваем, вынимаем. Взамен сгоревшего ТЭНа вставляем новый. Потеря теплоносителя системы минимальная практически никакой нет.

Если ТЭНы стоят снизу, то вы сами понимаете, что придется сливать через нижний кран всю жидкость из сосуда. Это очень неудобно и потребуется добавить Незамерзайку в котел.

За годы работы самодельного котла редко требуется замена ТЭНа. Мощность ТЭНов подбираете самостоятельно. Можно установить реле времени для работы ТЭНа во время дешевых тарифов на электроэнергию.

Описанный самодельный электрический цилиндрический котел рекомендуется использовать, как дополнительный в качестве поддержки теплосистемы в загородных домах и дачах. А если основной, то нужно установить в нем предельный и рабочий термостаты. Один из них поддерживает температуру на нужном уровне, другой не дает закипеть котлу если будет сбой в автоматике.

В качестве основного котла лучше использовать другой котел на основе описанного выше, но модернизированный. Усовершенствованный котел сваривается из трех и более цилиндрических труб параллельно друг другу. На средний дом или дачу хватит 3-х таких звеньев. В каждом цилиндре находится ТЭН.

ТЭНы так же вставляются сверху. Снизу слив воды. В котле вы так же можете изменить управление. Добавить предельный термостат, контрольно-измерительные приборы. И в этот котел вы можете встроить систему DSM-модуль Кситал включить и выключить модуль по смс.

Такое управление очень удобно: когда вас нет вы можете уменьшить температуру до 5 — 7 градусов тепла, а по возвращению домой или на дачу послать смс и повысить температуру котла для того чтобы дом нагрелся к вашему приходу до 16 градусов тепла и выше. Это очень удобно для дач и загородных домов.

Вы экономите свои ресурсы в то время, когда вас нет в здании.

Подготовка теплоносителя и запуск котла Галан

Для отопительных котлов Галан нужен специальный теплоноситель, с обычной водой они не работают, так как ее сопротивление недостаточно сильное. Чтобы повысить сопротивление в воду добавляют пищевую соль. На 100 л дистиллированной воды нужно 5-8 мг соли (край чайной ложки). Соль разбавляется в небольшом количестве воды и заливается в общий контур.

Затем включается циркуляционный насос, который перемешает теплоноситель до однородной структуры. Проверить правильность подготовки теплоносителя можно токовыми клещами. Показания должны совпадать с табличными значениями, указанными в паспорте котла. Если напряжение слишком высокой, нужно сделать воду менее соленой, если напряжения недостаточно – можно досолить. Не стоит торопиться с внесением изменений, так как система полностью стабилизируется только спустя трое суток.

Помимо соленой дистиллированной воды, в качестве теплоносителя можно использовать незамерзающую жидкость, которую выпускает производитель котлов Галан. Это специально разработанный теплоноситель, который не замерзает до -40 градусов.

Вопрос отопления стоит остро для любых построек и помещений. Для этих целей используется множество приспособлений, но все же неоспоримыми преимуществами обладают электрические котлы и системы. Электрический котел галан является отличным помощником в этом вопросе. Российская фирма «Галан» основана более 25 лет назад, и изначально выпускала только электродные нагреватели. Сейчас в ассортимент добавлены еще и ТЭНовые.

Монтаж ионного обогревателя

Электродные котлы отопления своими руками собирают с учётом остальных элементов обогрева. Для этого следует выработать последовательность действий и устанавливать устройства один за одним. Котёл не устанавливают отдельно, а интегрируют в систему.

Следует подготовить материалы и устанавливать обогреватель последовательно

Порядок работ:

  1. Определяют тип схемы отопления — одноконтурная или двух, с подогревом воды для хозяйственных нужд. Выбирают и устанавливают подходящие радиаторы.
  2. Собирают котёл, присоединяют его к магистрали.
  3. Наблюдают за работой устройства в тестовом режиме. Смотрят, чтобы характеристики устройства поддерживались на требуемом уровне.
  4. Автоматизируют работу котла.

Необходимо придерживаться данной последовательности работ. Первым устройство обогрева не нужно собирать, поскольку не получится протестировать работу магистрали теплоносителя. Начинают работу с создания чертежей электродного котла своими руками.

Порядок сборки электродного котла:

На стальную трубу, которая будет выступать в роли корпуса устройства, навинчивают муфту с одной стороны, а тройник — с другой. Закручивают туго, чтобы в дальнейшем избежать протеканий теплоносителя. Через тройник жидкость будет поступать из котла в систему, и наоборот.
С торца тройника в корпус вставляют электрод

Важно не допустить контакта между ним и корпусом. Фиксируют электрод заглушкой от радиатора

Он должен стоять неподвижно. Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.
Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.
К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.
Проводят монтаж устройства в систему отопления.

Это важно: нормы и требования при установке котлов отопления в частном доме.

В целях безопасности котёл оснащают дополнительными элементами. При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:

  • клапаны удаления воздуха, автоматические;
  • предохранительный клапан;
  • манометр, который позволит контролировать мощность устройства;
  • расширительный бак;
  • запорная арматура.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

На этапе проектирования определяют:

  1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
  2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
  3. Общую схему и рисуют проект.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Чтобы собрать электрический котел, нам потребуются:

  1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
  2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

  • Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
  • Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
  • Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
  • Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
  • Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.

Испытания

Котел запускается только на заполненной системе отопления

При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор. Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока

Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

https://youtube.com/watch?v=RLev9e9Ydjc

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

  1. Трубу из стали диаметром 120 мм и длиной 65 см.
  2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
  3. Два тэна по 1,2 кВт.
  4. Термостат.
  5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

  1. Шлифовочную машинку.
  2. Сварочный аппарат.
  3. Дрель и набор свёрл.
  4. Линейку и маркер.
  5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

  1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
  2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
  3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
  4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
  5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
  6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
  7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
  8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
  9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Подключение тэнового электрокотла

Обратите внимание, что электрические котлы не нуждаются в дымоходе. Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж

В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей

Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей

Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей.

Перед тем как подключить электрокотел в систему отопления нужно определить метод установки и количество контуров. Есть подвесные и напольные модели, которые могут работать на несколько фронтов одновременно. Они и дом обогревают и водой горячей снабжают. В каждом случае нужно обеспечить, чтобы агрегат надежно был закреплен. Если котел одноконтурный, то в нем будет только два патрубка. В один будет поступать вода из обратки, а из второго будет выходить нагретый теплоноситель.

В двухконтурных моделях соответственно тоже больше на два патрубка. Это вход и выход на контур ГВС.

Тэновый котел подключается к контуру посредством американок. Соединение должно быть таким, чтобы при раскручивании американок они оставались на трубах. Для уплотнения можно использовать:

  • лен с пастой;
  • фум-ленту;
  • герметик.

На стыке соединения американки и котла уплотнительные материалы не применяются, так как конструкция гайки предусматривает резиновую прокладку. В обязательном порядке схема подключения электрокотла к системе отопления должна быть с грязевиком перед нагревателем. Нельзя чтобы на тэны попадал мусор. Если в конструкцию тэнового котла не входит циркуляционный насос, то он должен быть установлен отдельно. Насос ставится перед котлом и после расширительного бака.

После того как котел уже соединен со всей системой отопления его можно подключать к сети. В котле уже могут быть установлены датчики и серьезные «мозги», которые регулируют работу нагревателя в соответствии с пользовательскими настройками. В аппаратах попроще таких излишеств нет и если вы хотите расширить функционал котла, то можно собрать отдельный электрический блок управления. Блоки управления могут быть рассчитаны на 220 и 380 вольт, при этом есть агрегаты, работающие в обоих режимах. Переключаются на нужное напряжение вручную.

В документах к нагревателю есть требования к толщине медного провода и рекомендации как подключить электрический котел отопления. В однофазной сети к агрегату подходит трехжильный кабель, а в трехфазной – пятижильный:

  • фаза (одна или три);
  • ноль;
  • заземление.

Все электрические котлы должны быть заземлены – это обязательно. Со временем можно расширять спектр возможностей нагревателя, добавляя новые датчики и автоматику в схему подключения электрического котла отопления.

Электрокотел ЭОУ 12 кВт

Описание

В комплект котла входит

1.Котел

2. Пульт управления

3. Инструкция по эксплуатации

Терморегулятор для управления температурой нагрева приобретается отдельно (Имеется в наличии на сайте)

Технические характеристики электрокотла

«ЭОУ «

Показатели Единицы измерения ЭОУ 12 кВт
1 Максимальный объем отапливаемого помещения м³ 540
2 Количество элементов нагрева шт 3
3 Напряжение В 380
4 Максимальный ток А 20
5 Объем теплоносителя в отопительной системе л до 110
6 Коэффициент полезного действия (КПД) % до 98
7 Температура нагрева жидкости (рекомендуемая) С до 60
8 Размер мм 405х140
9 Масса кг 6
10 Диаметр входных/выходных отверстий Дюйм 1
11 Средний расход кВт*ч 6*
12 Рекомендуемый диаметр труб системы отопления мм не более 32
13 Рекомендуемое сечение кабеля питания мм2 не менее 4
14 Теплоноситель (антифриз) в системе отопления КОТЕРМ ЭКО

* — данный показатель может отличаться от приведенного в таблице. Зависит от теплоизоляции помещения.

Перед подключением котла необходимо внимательно прочитать инструкцию!

Монтаж электрокотла ЭОУ в систему отопления

РУКОВОДСТВО ДЛЯ ОЗНАКОМИТЕЛЬНЫХ ЦЕЛЕЙ (Не является публичной офертой)

Перед подключением электрического котла в систему отопления дома необходимо внимательно прочитать инструкцию!

Перед началом монтажа электрического котла необходимо промыть систему отопления чистой водопроводной водой для удаления возможного монтажного мусора.

Установка

Котел должен быть установлен вертикально,в месте не доступном для детей. Над котлом должно оставаться свободное место, для проведения профилактических работ.

Схема подключения электрического котла «ЭОУ» в систему радиаторного отопления дома.

Рекомендуем данную схему как наиболее эффективную и энергосберегающую

1 – Котел 2 – Пульт управления + терморегулятор 3 – Насос циркуляционный 4 – Расширительный бак + группа безопасности 5 – Запорная арматура 6 – Радиатор 7 – Сливной кран 8 -Труба 20 мм (наружный диаметр) 9 — Труба 25 мм (наружный диаметр)

ВАЖНО! Для управления электрическим котлом, необходимо в настройках Терморегулятора установить работу только по датчику температуры теплоносителя. Датчик воздуха отключить!. Запрещается!

Запрещается!

Устанавливать краны, запорную или регулирующую арматуру на участке от выхода из электрокотла до расширительного бака (без дополнительно установленного клапана сброса давления, группы безопасности). Фильтр грубой очистки на систему, ставить не нужно, т.к. в случае его загрязнения снижается циркуляция теплоносителя, что приведет к перегреву теплоносителя.

Не рекомендуется:

Установка котла в систему с радиаторными батареями большого объёма (типа советских чугунных) общей емкостью системы более 110 литров и алюминиевых радиаторов (со временем выделяют оксид алюминия который негативно влияет на стабильную работу котла).

Рекомендуем:

Использовать обычные биметаллические радиаторы, трубы пластиковые армированные стекловолокном, диаметром соответствующим схеме подключения, заливать в систему только штатный антифриз Котерм Эко.

Подключение к электропитанию:

Для подключения электрокотла от ввода электропитания, требуется кабель сечением, не менее 4 мм2подключенный через отдельный вводной автомат номиналом 30А (использование УЗО недопустимо). Проверьте правильность маркировки питающих кабелей и соблюдайте ее при подключении котла . Обязательно должно быть выполнено защитное заземление с сопротивлением не более 4 Ом из медного провода сечением 4-6 мм2. Котел должен быть подключен, соблюдая все правила ПУЭ и пожарной безопасности.

Включение котла и выбор режима работы

1. Включите автоматический включатель на пульте управления котлом

2. Установите необходимую температуру на терморегуляторе. После достижения заданной температуры котел отключится автоматически и включится когда температура в системе опустится на 4 градуса ниже установленного на терморегуляторе значения.

Потребление электроэнергии напрямую зависит от заданного значения температуры, чем больше заданная температура тем больше потребление. На свой заявленный номинал мощности котел выйдет при достижении температуры в 50 градусов Цельсия по теплоносителю.

К примеру: Котел 12 кВт достигнет мощности потребления в 12 кВт при достижении температуры теплоносителя в системе в 50-55 градусов Цельсия. Потребление электроэнергии при заданных 30 градусах нагрева на терморегуляторе будет приблизительно 6 кВт.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
