Воздухоотводчики для систем отопления: виды и установка

Устройство автоматического газоотводчика

Прибор изготавливают в виде полого корпуса с патрубком, который находится в нижней части корпуса. В цилиндре размещен поплавок из полимера, соединенный тягой с клапаном игольчатого типа.

Принцип работы прибора основан на применении силы тяжести плавучего поплавка. Когда он находится в верхней позиции, клапан закрыт, если опущен, краник открывается. Пластиковый поплавок соединен с пружинящим золотником. Когда внутрь устройства попадают пузырьки газа, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его удаления корпус вновь наполняется теплоносителем, поплавок возвращается в первоначальное положение, золотник перемещается, закрывая отверстие. Механизм находится в режиме ожидания. Детально с устройством воздухоотводчика можно ознакомиться на фото.

1. Запорный колпачок предупреждает протечку воды при аварии и предохраняет отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий устранять воздух и вручную.
2. Обратный клапан с встроенным автозапором предоставляет возможность обслуживания газоотводчика без слива воды.
3. Полезно поплавковое устройство и при освобождении системы или отдельного участка. Так как снижение уровня воды в камере автоматически приоткроет клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
4. Надежность работы газоотводчика зависит от гидростатического давления, это означает, что в теплосети должны соблюдаться нормы рабочего давления.

Принцип работы воздухоотводчика можно увидеть на этом ролике:

К недочетам конструкции можно отнести требовательность к чистоте теплоносителя. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Чтобы устранить течь, механизм разбирают и чистят .

Еще одно уязвимое место в таких моделях – протечка на участке с резьбой между корпусом прибора и верхней крышкой. Проблема возникает после разрыва уплотнителя. Кольцо-прокладку надо заменить или подмотать резьбу фум-лентой.

Почему появляется воздух в отопительной системе

С понятием «воздушные пробки» знакомы многие наши соотечественники. Об этом явлении вспоминают в начале отопительного сезона, когда в дома пускают тепло, а в квартирах верхних этажей часто батареи не нагреваются или нагреваются только в нижней части, а в верхней – абсолютно холодные. Откуда появляется воздух в трубопроводах? Причин завоздушивания может быть несколько:

• проведение ремонтных работ (сборка, разборка трубопровода), во время которых появление воздуха неизбежно;
• несоблюдение во время монтажа величины и направления уклона магистралей трубопроводов;
• пониженное давление в водопроводе. уровень воды падает, а образовавшиеся в результате пустоты заполняются воздухом;
• при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
• систему отопления наполняют неправильно: после летнего простоя трубы следует заполнять водой не быстро, а медленно, производя одновременно спуск воздуха из системы отопления;
• неудовлетворительно загерметизированные стыки трубопроводов, через которые происходит утечка теплоносителя. Течь в этих местах малозаметна, так как горячая вода сразу испаряется. Именно через неплотные швы и засасывается воздух в систему;
• неисправность воздухозаборных устройств;
• подключение водяного «теплого пола » к отопительной системе, трубы которого при монтаже располагаются на разной высоте.

Чем опасен воздух в отопительной системе

Кислород, растворяется в воде и повышает коррозионную активность теплоносителя, который взаимодействует с металлическими поверхностями труб, радиаторов, насосов и котлов, тем самым вызывает конструкционные повреждения.

Кроме того значительные воздушные пробки не дают системе теплоснабжения эффективно функционировать:

1. Обладает свойствами теплоизолятора, и если пробка сформировалась в верхней зоне батареи, то она станет плохо выполнять свои функции по теплопередаче в помещение тепловой энергии.
2. Электрические насосы конструктивно выполнены для циркуляции водяного теплоносителя и не способны прокачивать воздух. Насос станет перегреваться, а крыльчатка и подшипники выдут из строя.
3. Теплоноситель, имеющий много воздушных зон, работает очень шумно, создавая дискомфорт окружающим, находящимся в помещении.

Как удалить воздушную пробку

Перед тем как выполнить спуск воздуха при помощи специальной арматуры — воздухоотводчиков, потребуется провести диагностику технического состояния тепловой сети, обратив особое внимание на утечки. В случае обнаружения потребуется их устранить

В системах с принудительной циркуляцией теплоносителя так же осмотру подлежит электронасос, желательно предварительно провести ему техническое обслуживание.

Алгоритм мероприятий по дренажу воздушных пробок из внутридомовой сети отопления:

1. Останавливают источник тепловой энергии.
2. После его охлаждения выключают дымосос и вентилятор, а также циркуляционный насос.
3. Отключается подача электроэнергии на насос и котел.
4. Закрывается подача котловой воды в сеть.
5. Открывают поочередно все воздушники.
6. После падения давления теплоносителя в магистрали до О, подпитывают внутренний отопительный контур до рабочего давления в сети.
7. Операцию повторяют до полного удаления воздуха из установленных воздухоотводчиков.
8. После устранения воздушных пробок систему запускаю в обратной очередности.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

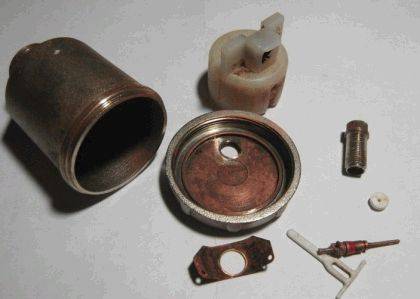

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

1. Имеет литой латунный корпус.
2. Уплотнительное кольцо.
3. Запорный механизм и крышка.
4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Поиск подходящего места монтажа в системе

Беря в учет принцип работы автоматического спускника воздуха на отопление, его обычно используют на таких участках:

• Наивысшая точка отопительного контура (верхушках на вертикальных стояках и т.д.). Именно здесь обычно скапливается внутренний воздух системы.
• Торцевые области тупиковых трубопроводных линий.
• Группа безопасности котловой обвязки. Особенно в этом нуждаются котлы на твердых видах топлива. Автоматический стравливатель воздуха в таком случае входит в набор приборов, где также имеется манометр и аварийный клапан. Благодаря воздухоотводчику происходит спуск воздуха в процессе того, как теплоноситель заполняет водяную рубашку котла. Кроме того, прибор увеличивает скорость слива воды, когда происходит отсоединение теплогенератора от общей системы.
• Вместе с циркуляционным насосом, что позволяет оптимизировать его работу. Этот вариант применяется только для тех моделей насосного оборудования, конструкция которых предусматривает возможность установки воздухоотводчика. Если перекачивается теплоноситель с воздухом, происходить заметное ухудшение качества работы насоса, вплоть до его остановки. Все это приводит к быстрому износу крыльчатки и подшипников. С помощью стравливателя можно также удалять пар из теплоносителя в случае его перегрева.
• Участки отопительного контура, где наблюдается постоянное завоздушивание системы. Одна из причин подобных явлений – неверно высчитанный угол наклона трубы.
• Отопительные приборы.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 – 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Пример конструкции воздухоотводчика с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков – сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух – это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта – в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики от завоздушивания батарей отопления

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

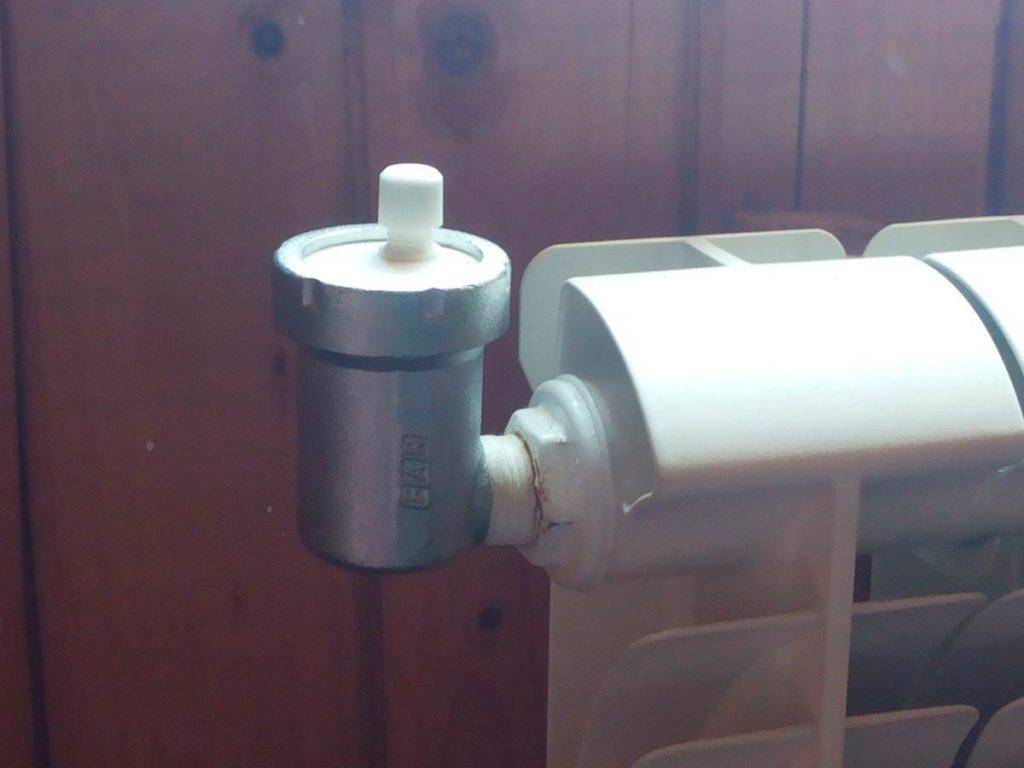

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа – это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Воздухоотводчики для системы отопления: Виды и назначение

Завоздушенность отопительной системы — большая проблема, с которой сталкиваются практически все, у кого в доме или квартире установлено водяное отопление.

Из-за формирования воздушных пробок, количество теплоносителя в источниках тепла резку уменьшается, что может существенно снизить эффективность всей отопительной системы.

Для того, чтобы  бороться с этим явлением, используются автоматические и ручные воздухоотводчики. О них и пойдет речь в данной статье.

Как воздух попадает в отопительную систему?

В случае с центральной системой отопления, и не только, воздух в системе есть всегда. Источников много, но главная проблема — слив теплоносителя в межсезонье. В результате, после слива воды, в трубах и радиаторах остается воздух.

В начале сезона, когда вновь подают теплоноситель, воздух из системы вытесняется не полностью, как результат — образуются воздушные пробки, которые блокируют прохождение воды, как результат — снижают тепловую эффективность, или даже полностью блокируют теплоснабжение на одном из участков отопительной ветви.

Также, в следствии того, что система труб не идеальна, в местах подтеков, небольших прорывов и т.д. заходит воздух, после чего он остается в системе.

Кроме того, в процессе подпитки системы теплоносителем, часто вместе с водой в растворенном виде (в виде пузырьков) воздух попадает в систему.

Некоторые из металлов, которые используют для производства радиаторов, при контакте с водой, в небольших количествах, способны провоцировать выделение из воды водорода.

В результате, пузырики воздуха скапливаются в местах, где затруднено их прохождение. Как следствие — образование воздушной пробки, которая может с легкостью блокировать прохождение теплоносителя, тем самым заблокировав какой-то из узлов тепловой системы.

Как бороться с завоздушинностью системы? Типы воздухоотводчиков

Для того, что бы избавиться от воздуха в системе придумали два типа воздухоотводчиков, автоматический и ручной (его также называют «Кран Маевского»). Рассмотрим более детально, что из себя представляют эти устройства.

Кран Маевского

Принцип работы ручного воздухоотводчика крайне прост. За основу был взят игольчатый клапан, который должен блокировать прохождение воздуха. Устанавливается данный клапан на радиатор, в самую верхнюю точку. При открытии клапана, лишний воздух стравливается, как следствие, воздух из системы уходит.

Разновидностей ручных воздухоотводчиков масса. Некоторые с клапанами, другие гайкового типа. Но суть остается одна. Стоимость относительно небольшая. Обычно, это не более 500 рублей.

Автоматический воздухоотводчик

Автоматическая система отведения лишнего воздуха значительно сложнее.

Для сигнализации наличия воздуха, в автоматической системе воздухоотвода присутствует поплавок, который в случае появления в системе воздуха блокирует клапан, открывая заслону для стравливания воздуха. Когда воздух вышел, система также, в автоматическом режиме открывает клапан, и движение теплоносителя возобновляется.

Система более дорогая, ее стоимость начинается от 1500 рублей. Некоторые экземпляры могут обойтись до 10 тысяч.

Хотя автоматическая система более удобна, в случае выхода ее из строя, возможен потоп (в случае, если поплавок заклинит, и после стравливания воздуха, в системе начнет сочиться теплоноситель). Более дорогие модели лишены таких недостатков.

Если вы решили взять недорогой автоматический воздухоотводчик, поинтересуйтесь у продавца его качеством, изучите отзывы.

Побеспокойтесь, что бы в случае выхода его из строя вы и ваше имущество понесло минимальные убытки.

Устройство и принцип работы автоматического воздухоотводчика

Конструкция этого маленького прибора очень проста. Внутри латунного корпуса находится полипропиленовый поплавок который соединен посредством коромысла с золотником. По мере того, как корпус наполняется воздухом, поплавок опускается вниз и открывает выпускной клапан. Освободившееся пространство заполняется водой и поднявшийся поплавок закрывает золотник. Во избежании попадания различного мусора пыли и грязи внутрь золотника, его выпускное отверстие закрывается пластиковым колпачком.

Фото 2: Конструкция автоматического воздухоотводчика поплавкового типа

Существуют модели с немного иной реализацией этого процесса, но в общем и целом он всегда один и тот же: когда поплавок внизу, клапан открыт и выпускает воздух, если он поднят — золотник перекрывается и устройство вновь накапливает газ. Этот цикл повторяется вновь и вновь в автоматическом режиме.

Автоматический воздухоотводчик, – как работает, почему течет

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один – автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Или воздушная пробка остановит движение теплоносителя полностью.

Без небольшого устройства – автоматического воздухоотводчика, – система не будет нормально работать – произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Конструкция автоматического воздухоотводчика

В основе устройства – корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, – выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна – всегда строго вертикальная установка, только в таком положении работает устройство.

В каких местах находятся

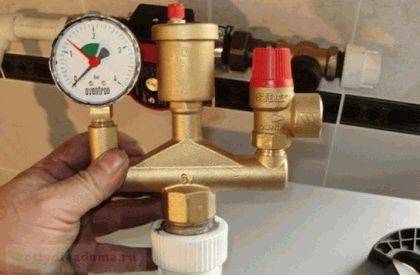

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, – ручными устройствами для стравливания воздуха.

Они устанавливаются в торце каждого радиатора.

Где располагать – точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан – кран Маевского.

При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.

В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться – сочится вода, – устройство течет.

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана – строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы – 1/2 дюйма.

Гребенка группы безопасности предусматривает свой отвод.

Но воздухоотводчик течет, – как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.

Рекомендуется не экономить и применять отсечные клапана.

Рекомендации по установке

Вне зависимости от типа автоматического воздухозаборника на отопление, нужно добиваться того, чтобы при монтаже колпачок выпускного отверстия смотрел вверх. Спускные клапаны в системы обычно устанавливаются после шаровых вентилей или отсекающих клапанов. Исключением из правил выступает котельная группа безопасности: вторичная промежуточная арматура в таком случае не используется.

Благодаря отсечному обратному клапану появляется возможность проводить обслуживание или замену воздухоотводчика, без опорожнения всей отопительной системы. Поэтому наличие такого устройства весьма удобно. Для установки автоматического стравливателя подходят только гаечные ключи: они, в отличии от разводных, позволяют дозировать усилия на завинчивание крепления. Во время монтажных работ прибор не рекомендуется держать за корпус, во избежание его поломок. Для этих целей в конструкции предусмотрен шестигранник внизу цилиндрической камеры.
