Печь-шведка своими руками устройство, конструктивные особенности, порядовка

Ключевые аспекты строительства печи шведки

Так же как и для любой другой печи, под шведку необходим отдельно стоящий фундамент, который можно сделать монолитным, засыпным либо кирпичным. Последний вариант используется чаще всего.

Ни в коем случае нельзя связывать ее основу с подошвой дома, во избежание разрыва кладки при усадке.

Классическая шведка строится из шамотных кирпичей с шамотной глиняной связкой. Однако, это финансово весьма затратно, поэтому проект можно удешевить, сконструировав из этих материалов только те части, в которых значительна теплонагрузка — топливник, дымовые каналы, область варочной поверхности, духовой шкаф, а остальное «тело» построить из полнотелого печного, красного кирпича и обычной глины. Фундамент и дымовая труба, выходящая на улицу, выкладываются на цементно-песчаный раствор. В день выкладывают около 5–6 рядов очага.

Так же как и при строительстве печи любой другой конструкции, во время возведения шведки необходимо четко следовать схеме и контролировать уровень кладки. Пользоваться устройством можно только после полного высыхания устройства.

Печь шведка по праву занимает лидирующие позиции в рейтинге популярности. Это компактная, мощная печь при грамотном обустройстве способна заменить полноценное газовое отопление.

Рекомендованные размеры

Показатели шведки напрямую увязаны с габаритами элементов обустроенной камерной части.

Профессиональные печники считают оптимальными следующие значения:

  • Плита варочная – 71х41 см. Материал: чугун или сталь с умеренной теплопроводностью. Если не следовать этим рекомендациям при выборе материалов, конфорки начнут регулярно перегреваться, и плита скоро перегорит. Кроме этого, интенсивный теплоотбор нарушит расчётный режим горения.
  • Размеры топливника выбираются в следующих размерных рядах: высота задаётся диапазоном 28-33 см; ширина может составлять 30,5-35,5 см; глубина выбирается из рекомендованных 40,5-50,5 см.
  • Духовка может иметь следующие габаритные размеры: высота – 28,1-30,5 см; ширина – 33-38 см; глубина – от 45,5-50,5 см.
  • Допустимая толщина листа, из которого изготавливаются стенки духовки, колеблется от 4 до 6 мм. Увеличение размера приведёт к увеличению времени прогрева (упадёт КПД). Уменьшения – стенки быстро прогорят.
  • Расстояние «край решётки колосниковой – духовка» должно составлять ¾ кирпича или целый. Если использовать вермикулит для изоляции стенки духовки, направленной в сторону топки, вышеназванный размер разрешено уменьшить.
  • Расстояние от стенки канального конвектора, являющегося основным отопительным элементом печи, до духовки (задняя стенка) составляет четверть кирпича. Выбрано для обеспечения обогрева тыльной стороны духовки раскалёнными газами.

Соотношения геометрических размеров, считающихся классическими для шведки:

  1. Глубина топки должна быть увязана с её шириной, высотой. Если последние имеют минимально возможные размеры, то глубина также должна быть минимальной. Верно и обратное утверждение.
  2. Непропорциональное увеличение глубины может стать причиной недожога топлива. Уменьшение приводит к падению КПД.
  3. Если высота и ширина установлены из средних значений диапазонов, глубина также выбирается по среднему значению.

Что выбрать?

Подобрать отопительную конструкцию для дома — задача сложная и сугубо индивидуальная, требует особой подготовки. Параметрами служит не только внешняя привлекательность, учитываются отопительные способности и другие детали:

  • размещение конструкции;
  • размер печной поверхности.

Расположение конструкции важно. Если дом небольшой, печь устанавливают на пересечении стен, что частично заменит несущие и вместе с тем обогреет помещение

Размер печной поверхности рассчитывается, исходя из характеристики дома. Лучше воспользоваться помощью специалиста. Выбор отопительной конструкции индивидуален, исходит из параметров и дополнительных требований владельцев.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;

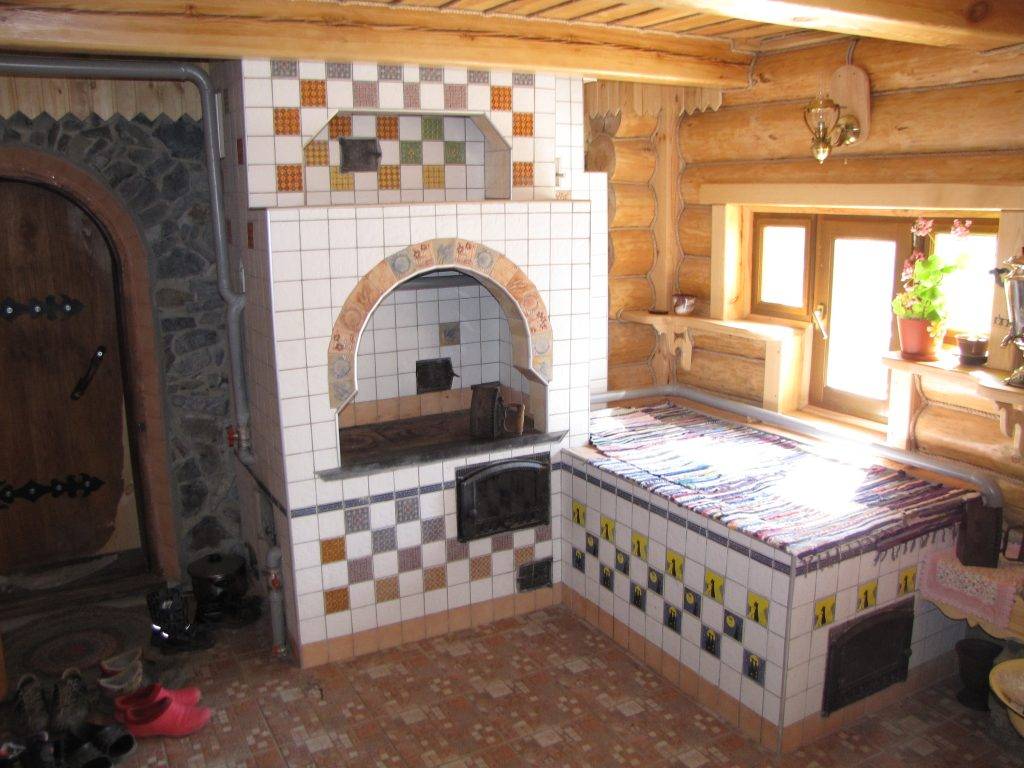

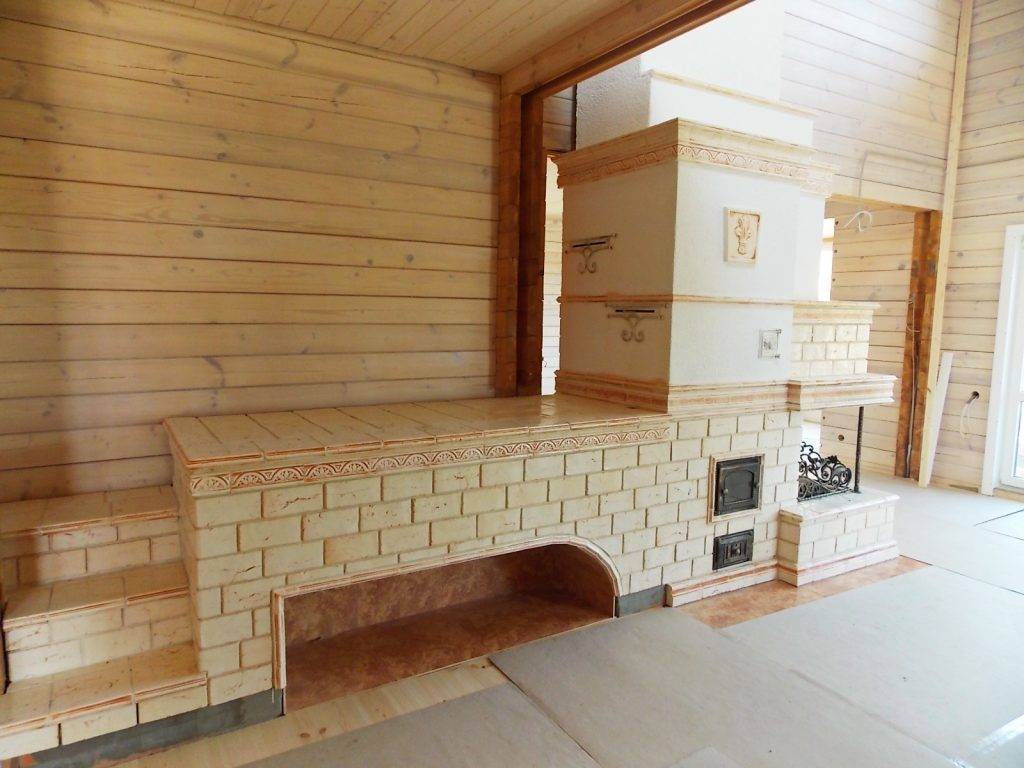

  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

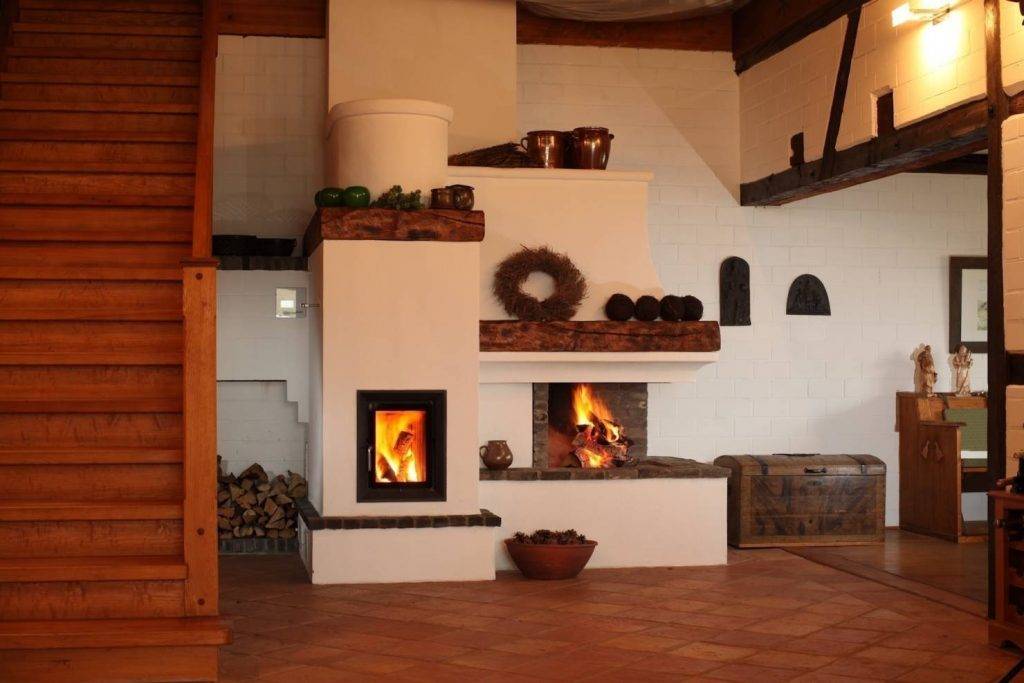

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Ввод в эксплуатацию

Ни в коем случае нельзя сразу начинать топить печь-шведку. Сырого кирпича она не простит!

Обязательное условие: 2 недели обычной сушки (без дополнительных ухищрений, просто дать отстояться). Затем 2 недели «горячей» сушки.

Нужно следующее:

  • Либо подгадать, чтобы окончание строительных работ пришлось на период хорошей, сухой погоды.
  • Либо две недели «протапливать» помещение электрообогревателями (если холодно).
  • Потом печь подтапливают небольшими порциями дров, чтобы она только слегка прогревалась. Хорошо бы непрерывно, но если не получается, просто регулярно (в течение 2 недель).
  • Во время таких протопок, через прочистные дверцы накладывают смятую бумагу (газетную или обёрточную). Когда бумага перестанет отсыревать можно прекращать топить.

Для периода «горячей» сушки нельзя применять берёзовые и сосновые дрова (от них много жара и сажи). Лучше использовать осиновые полешки или антрацит.

В самом конце нужно три дня топить печь по утрам и вечерам, наращивая интенсивность жара (загружая сначала мало дров, затем подкладывая и доводя до максимума). Теперь печь готова к каждодневной эксплуатации.

Итак. Шведка подходит для небольшого жилого дама. Если помещение нерегулярно отапливается или дом многокомнатный – больше подойдёт голландка. Для регулярной же протопки можно сказать, что шведка идеальна!

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу.  Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

  • обогрев помещения;
  • приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части.

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

  1. Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
  2. С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
  3. С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
  4. Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане

Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды

Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд. Но замачивать кирпичи нельзя! Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

  • 1 ряд. Сплошной (28 красных кирпичей).
  • 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
  • 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича 19 шт.
  • 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
  • 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
  • 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
  • 7 ряд. Дублирующий.
  • 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
  • 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
  • 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
  • 11 ряд. Формируется варочная камера. 16,5 красных.
  • 12 15 ряд. Дублирующие.
  • 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
  • 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
  • 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
  • 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
  • 20, 21 ряд. Дублирующие.
  • 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
  • 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
  • 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
  • 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
  • 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
  • 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
  • 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
  • 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
  • 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
  • 31 ряд и далее. Наращивание трубы.

Отработанное масло отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками: изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

Принцип работы

Для того чтобы понять принцип работы шведки, рассмотрим ее конструктивные особенности на примере трехоборотной печи Шведки.

Трехоборотная печь шведка отличается от классической конструкции особым устройством циркуляции горячих газов. Помимо стандартного нагрева варочной поверхности и духовки, горячие газы, устремившись в каналы печи, совершают там 3 оборота, только после этого они выходят в дымоход. Такое обустройство позволяет идеально прогреть заднюю стенку и сохранить в ней максимально долго тепло. Эффективность такой печи приравнена к 60% при всей ее компактности.

Итак, обязательной составляющей этого типа печи является варочная плита, которая разогревается и естественным образом выбрасывает в комнату порцию тепла.

Духовка в шведке хоть и не касается прямого пламени, разогревается практически мгновенно, и при открытой дверце способна уже в первые 10 минут нагреть комнату до оптимального температурного режима.

Топливник выполнен в колпаковом виде, благодаря чему обеспечивается полный дожиг топлива. При этом горячие газы, как уже отмечалось, идут не сразу в трубу, а двигаются по каналам вниз вверх. Благодаря этому устройство прогревается не только в средней и верхней части, но и от самого пола.

Ниша находится непосредственно над варочной поверхностью часто закрывается крышкой, сохраняя внутри аккумулированное тепло и поддерживая тем самым, например, подогрев пищи или температуру воды в течение нескольких часов.

В некоторых конструкциях выполняется ниша вверху, предназначена для просушки одежды. Прогревается она за счет первого и второго жара, а потом тепло еще и поддерживают тлеющие угли.

Что касается дымохода, он всегда устроен по канальному принципу и нагревается от второго жара, а также углей. Существует 2 варианта устройства дымооборота печи шведки — в первом, показанном на схеме выше, дымовые каналы располагаются вертикально, а во второй — горизонтально. Первый подходит для тех, кого устраивает более низкий прогрев нижней части печи, второй мощнее, однако в этом случае, они быстрее засоряются продуктами сгорания.

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.


Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

  • кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
  • кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
  • колосниковая решетка 30 х 20 см;
  • духовка 45 х 25 х 29 см;
  • дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
  • панель варочная 2 конфорки из чугуна 410 х 710 мм;
  • задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
  • уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
  • полоса стальная сечением 50 х 5 мм длиной 2 м;
  • лист металлический толщиной 2 мм – 1 м².


Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

  1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
  2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
  3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
  4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
  5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
  6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно

Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

  1. Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
  2. Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
  3. После высыхания бетона фундамент гидроизолируют рубероидом.
  4. Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
  5. Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
  6. 1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
  7. В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
  8. В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
  9. В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
  10. С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
  11. С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
  12. На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
  13. В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Порядовые чертежи печи «Шведка» системы К.Я.Буслаева

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может , иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не простая кирпичная кухонная печь-плита с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

osnovaremonta.ru

Кладка печи ведеться в основном кирпичем на ребро , предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой  560х965 мм , самоварника и духового шкафа  600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

osnovaremonta.ru

Кладка печи шведкатребует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

    1.  -дверца топочная,21х25 см-1 шт;
    2. -дверца поддувальная, 14х25 см-1 шт;
    3. -дверца прочистная, 12х12 см-3 шт;
    4. -кирпич красный-550 шт;
    5. -духовка 45х25х29 см-1 шт;
    6. -колосник 20х30 см-1 шт;
    7. -задвижка  25х13 см-1 шт;
    8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
    9. -задвижка от вытяжки 13х13 см-1 шт;
    10. -шамотный кирпич ША-8-30 шт;
    11. — уголок стальной 45 х 45 х 700 – 1 шт;
    12. — уголок стальной 45 х 45 х 905 – 5 шт;
    13. — полоска стальная 50 х 5 х 650 – 2 шт;
    14. — полочка сушки 190 х 340 – 1 шт;
    15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
    16. — лист предтопочный 500 х 700 мм – 1 шт.

На всякий случай отпишу, что слава Шведок несколько преувеличена они уступают современым колпоковым печам в КПД и теплоемкости, кроме таво есть конструкции похожие но более улучшеные например печь «Москвичка» а так же можно поискать выбор в разделе  готовые схемы-чертежи 20 печей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
