Виды печного отопления

Чаще всего печь нагревает помещение за счет инфракрасного излучения, исходящего от корпуса. Но возможны варианты конструкций, в которых эффективность системы отопления увеличивается за счет использования физических явлений и законов.

Печи с теплообменниками


Теплообменник для дровяной печи

Одним из вариантов усовершенствования печи можно считать встроенный в топку водяной теплообменник. Вода, нагреваясь в нем, поступает по трубам в любые отопительные приборы – радиаторы, полотенцесушители. Отдав тепло в помещение, остывшая вода или другой теплоноситель возвращается в теплообменник, где снова нагревается.

Такой способ позволяет производить нагрев помещений, находящихся достаточно далеко от печи, даже в других помещениях. Циркуляция теплоносителя осуществляется даже после окончания топки, так как высокая температура внутри печи продолжает нагревать теплообменник. КПД печи оказывается выше из-за того, что нагретые газы – продукты сгорания топлива, выходя в атмосферу через дымоход, отдают еще некоторое количество тепла теплообменнику. В результате «вылетают в трубу» гораздо менее нагретые газы.


Печь с теплообменником

Кроме того, теплообменник можно использовать для нагрева воды, используемой в быту.

Печи с воздуховодами

В конструкции печей могут быть предусмотрены различные сквозные вертикальные или наклонные каналы. Воздух, нагреваясь в них, устремляется вверх, затягивая снизу холодный. В результате в помещении образуется постоянное его движение – нагретого от печи к противоположным стенам помещения по верху, и остывшего – обратно по низу.

Такое движение воздуха называется конвекционным. В результате прогрев помещения осуществляется быстрее и равномернее, чем при одном лишь инфракрасном излучении.

Если правильно организовать потоки горячего воздуха, можно подавать их по воздуховодам в любые помещения в доме. Наибольший эффект будет достигнут при обогреве таким образом помещений верхнего этажа.

Подготовительные мероприятия

Организация печного отопления подразумевает подготовку чертежей, выбор подходящего местоположения для труб и радиаторов, а также грамотный расчет мощности. Дальше изготавливается или покупается регистр и производится кладка конструкции со встроенным теплообменником.

Расчет мощности и габаритов

КПД теплообменника определяется материалами, из которых он изготовлен. Чугунные изделия серий МС-110-300 и МС90-300 обладают мощностью 0,14–0,16 кВт/кв. м для ребра. Учитывая такие цифры, можно спрогнозировать количество секций для обогрева каждого контура. На 10 кв. м площади нужно не меньше 1 кВт. Для здания на 60 кв. м. требуется регистр мощностью 5,5 кВт.


На КПД теплообменника влияют материалы, из которых он изготовлен.

Габариты печной системы составляют 1020x1160x2380 мм. Теплообменник имеет размеры 750x500x350 мм.

Необходимые материалы и инструменты

Для сборки печи нужно подготовить:

  1. Достаточное количество шамотного и полнотелого кирпича с огнеупорными свойствами.
  2. Топочную и поддувальную дверки.
  3. Колосниковую решетку.
  4. Стальные уголки и полосы.
  5. Задвижки для печей и варочной камеры.
  6. Предтопочный лист.

Схема двухтрубной отопительной системы

отвод от котла сразу двух труб

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.

Установка водяного контура в дымоход

Теплообменник водяного контура имеет сложную конструкцию. Один из вариантов его размещения — встраивание в дымоход. Печь можно изначально строить со змеевиком, или вмонтировать его в уже готовую конструкцию.

Особенности

Этот способ позволяет использовать тепло, которое быстро и практически бесполезно улетает в трубу. При этом:

  • Решение о установке такого вида контура принимается на этапе проектирования печи. Встроить теплообменник в дымоход уже запущенной в эксплуатацию печи фактически невозможно.
  • Тепло не отбирается у печи, топка раскаляется по максимуму.
  • Степень нагрева теплоносителя регулируется длинной змеевика. Для большого дома — большой змеевик.
  • Срок службы встроенного в дымовой канал змеевика значительно дольше, так как отсутствует контакт с огнем.
  • Требует печи с довольно объемным и сложным дымоходом, что приводит к увеличению размера печи.

Котел в виде бака в дымоход обычно не ставят, предпочитают теплообменник в виде змеевика. Его изготавливают из толстостенных труб (3–5 мм), без швов или с двойной их проваркой. Входная труба расположена в верхней части конструкции, обратка — чаще всего внизу. Трубы свариваются фасками, а не встык. Минимальный промежуток между коленями — 5 см. Сечение труб — от 4 см, чтобы вода не закипала. Более тонкие трубы можно использовать лишь при условии постоянного использования циркуляционного насоса.

В уже готовую печку можно встроить регистр, лишь полностью разобрав дымоход. Для облегчения последующей сборки необходимо заранее зарисовать схему кладки.

Монтаж с порядовкой

Работу начинают с укладки сплошного основания и второго ряда кирпича, формируя все отделы печи: топку и дымовой канал. Змеевик размещают в дымоходе на самом начальном этапе строительства, устанавливая на кирпичные выступы. Недопустимо соприкосновение регистра со стенкой канала, минимальная щель — 2 см. Далее:

  •  в третьем ряду монтируют дверку поддувала;
  •  четвертом — проверяют ровность стен с помощью отвеса;
  •  пятом — кладут зольник, ставят колосники и начинают выполнять футеровку топки шамотным кирпичом;
  •  шестом — закрепляют дверцу поддувала;
  •  седьмом — дверцу топки;
  •  с восьмого по шестнадцатый ряд выкладывают в высоту наружные стенки, топку, дымоход;
  •  в семнадцатом окончательно закрепляют змеевик, строго соблюдая вертикаль;
  •  в девятнадцатом накрывают змеевик металлической плитой;
  •  в последующих рядах делают перекрытие печи, оставляя проем с дверкой для чистки теплообменника.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

  1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
  2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

    Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

  3. На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
  4. Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

  1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
  2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
  3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
  4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
  5. Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

  1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
  2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

  1. Кирпичные;
  2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

  1. Дверца с огнеупорным стеклом – создается печь-камин;
  2. Бак приготовления горячей воды;
  3. Варочная плита;
  4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Какую печку лучше поставить на даче: разновидности

Первое, с чем стоит определиться при выборе печи на дачный домик — определиться с типом печи, который больше нравится. Дровяные печи чаще всего делятся на:

  • печь-камины;
  • чугунные;
  • отопительные, а также отопительно-варочные;
  • изразцовые печи;
  • печи по типу “булерьян” (длительного горения);
  • теплонакопительные;
  • “буржуйки”.

Рассмотрим все перечисленные варианты.

Печь-камины

Печь-камин — один из возможных вариантов отопительных приборов, которые могут быть установлены. Отличается наличием дверцы со стеклом, которую можно использовать, чтобы любоваться красотой живого огня. Печи подобного типа выпускаются, как правило, уже со внутренней футеровкой. Она представляет собой облицовочный слой топки печи, находящийся в контакте с открытым огнем. Этот слой защищает стенки от прогорания.

Пример печи-камина

Также она выполняет функцию теплоизоляции. Благодаря этому обеспечивается меньшая потеря тепла, ведь тепло аккумулируется тепло внутри печи. Температура горения печи без футеровки может составлять 300-400 градусов по Цельсию, в то время как с футеровкой — 500-600.

Чугунные печи

Чугунные печи выделяются из всех прочих из-за особенностей нагрева помещения. Если говорить конкретнее, то речь идет о минимальной конвекцией. Такие печи достаточно много тепла аккумулируют внутри себя, после чего распространяют его по всему помещению.

Пример чугунной печи

Полученное от топки такой печи тепло ощущается более приятным и мягким, по сравнению с теплом от металлических печей. Кроме того, чугун считается более долговечным материалом, чем сталь. Вот только у чугунной печи есть одно «но» — помещение будет медленнее нагреваться.

Отопительные и отопительно-варочные печи

Подобный тип печного оборудования предполагает использование стали для оформления корпуса печи, а также отсутствие футеровки. Также данный вид печи отличается отсутствием стеклянной дверцы, которую можно было использовать для наблюдения за огнем.

Подвидом подобной печи являются отопительно-варочные печи. У них имеется варочная поверхность, выполненная из стали или чугуна. Конфорки там могут быть как съемными, так и стационарными.

Пример отопительно-варочной печи

В вопросе внешнего вида, такие печи, конечно, проигрывают многим другим разновидностям, а вот в вопросе функциональность — все наоборот.

Изразцовые печи

Облицовка корпуса подобных печей выполнена из одного конкретного материала — изразца. Он представляет собой элемент керамики, выполненный из обожженной глины. Используется чаще всего для украшения печей и каминов, а также для оформления внутренних и внешних стен зданий.

Пример изразцовой печи

Внешне такие печи будут выглядеть очень привлекательно

Такие печи могут стать ярким элементом интерьера, который будет приковывать к себе внимание всех гостей дачного дома. В вопросе тепла данный вид печи будет проигрывать другим

«Булерьян»

Данная разновидность отопительных печей, в отличие от других, рассчитана на длительное горение. Одной закладки дров хватает, чтобы подобная печь горела 8-12 часов. Топка забивается под самый верх и поджигается. Дрова просто начинают тлеть и будут они гореть достаточно долго.

Пример булерьяна

Как правило, печи по типу «булерьян» часто используются в нежилых бытовых помещениях. Такие печи могут создавать много сложностей для хозяина, а еще они образуют много конденсата. Если ко всему этому быть готовым, то тепла будет очень много.

Теплонакопительные печи

Теплонакопительные печи — печи, которые обладают большой теплоаккумулирующей массой. У них имеется корпус из камня (например, из талькохлорита или пироксенита), а масса может находится в пределах от 300 кг до тонны.

Пример теплонакопительной печи

Набранное внутри себя тепло в результате работы с топливом такая печь может отдавать на прогрев помещения в течение 8, 16 или 24 часов — все зависит от модели подобной печи.

Буржуйки

Каждый хотя бы раз слышал о буржуйках. Да, они имеют небольшой размер, рассчитаны на обогрев помещений до 50 куб. метров. Обращение с такой печью будет простым — нужно лишь закидывать дрова в маленькую печку, чтобы слегка протапливать небольшое помещение.

Пример буржуйки

Срок службы при должном обслуживании будет достаточно большим.

Процесс изготовления твердотопливного котла из кирпича своими руками

Какие необходимы материалы и инструменты для строительства?

Чтобы соорудить твердотопливный котел своими руками, нужно обладать малейшими знаниями в сварочных работах, навыками каменщика и уметь пользоваться газовым резаком. Желательно разбираться в разметке и раскройке рабочего материала, а также иметь представление о работе с электроинструментами. С таким багажом знаний удастся быстро соорудить качественный твердотопливный котел за минимальную цену. Для этого потребуются следующие материалы:

  • глина, кирпич;
  • колосниковая решетка;
  • трубы;
  • гравий;
  • вода;
  • листовой металл;
  • дверцы;
  • водный насос и устройство для нагрева воды.

Необходимо подготовить и такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • газовый резак;
  • маркер, который хорошо виден на металле;
  • лопатка для шпаклевки;
  • уровень;
  • плоскогубцы;
  • рулетка;
  • электродрель.

Этапы работы

Популярностью пользуются вертикальные твердотопливные отопительные приборы, сконструировать которые можно самостоятельно следующим образом:

  1. Подготовить теплообменник и снять с него размеры для изготовления топочной камеры.
  2. Соорудить фундамент из кирпичной кладки или бутового камня.
  3. Проложить основу котла гидроизолированной рубероидной прокладкой.
  4. Низ камеры и поддувало с дверцей выложить печным кирпичом и разделить их между собой решеткой из чугуна.
  5. Установить ТО и выложить из кирпича стенки, оставив зазор в 1,5—2 см.
  6. Впереди крепится дверца, закрывающая уложенное топливо, а сзади оставляется отверстие для дымохода.
  7. Сверху камерных стенок прокладывается чугунная варочная плита либо толстый металлический лист, обложенный слоем из кирпича, если не планируется использовать котел для приготовления пищи.
  8. Канал для выхода дыма располагают сбоку или сверху топочной камеры, сделав его из металлической трубы или стройматериала.
  9. Когда кладка хорошо просохнет, патрубки теплообменника крепят к трубопроводу, используя соединительные муфты или приваривая сваркой.
  10. В завершение производят пробную топку и проверяют работу отопительного устройства.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Печное отопление частного дома

Существует огромное множество вариантов печей. Вот только некоторые из них:

  • чугунные печи для отопления;
  • чугунные печи для отопления и приготовления пищи;
  • чугунные печи по конструкции камина;
  • кирпичные печи «Шведка»;
  • кирпичные печи для отопления и варки еды;
  • русские печи;
  • каминные печи из кирпича;
  • печи из кирпича «голландка».

Все эти виды имеют свои преимущества и недостатки. Каждая печка для отопления дома хороша по-своему. Ниже пример классической кирпичной печи.

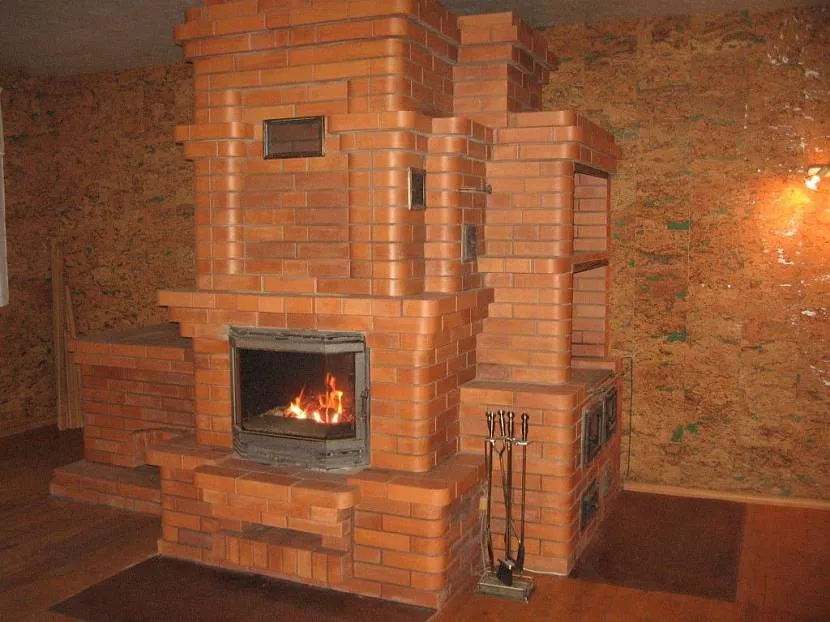

Аккуратно сделанная печь отлично дополнит интерьер дома Источник zen.yandex.ru

Преимущества печного способа отопления

Для того чтобы понимать необходимость установки печи для отопления частного дома, надо знать ряд ее преимуществ:

  1. абсолютная автономность работы и независимость от внешних факторов, таких как отключение воды, газа или электричества;
  2. кирпичная кладка способна длительное время согревать помещение, даже если в топке уже погас огонь;
  3. одновременно с обогревом комнат, плиту можно использовать для готовки;
  4. экономичность в плане покупки топлива и необходимости оплачивать счета за общее снабжение газом, электричеством и водой, доступность дров, по сравнению с торфом или углем;
  5. отсутствие перегретого и пересушенного воздуха;
  6. просто приятная атмосфера в доме;
  7. простота эксплуатации: здесь не нужно высокотехнологичное электронное оборудование.


Плюс кирпичной печи – ее можно сконструировать по своим пожеланиям и предпочтениям Источник pinterest.com

Недостатки печного отопления

Наравне с преимуществами печи обладают и отрицательными качествами.

  1. Достаточно продолжительное время нагрева. Это происходит по той причине, что кирпичи требуют длительного времени для набора тепла.
  2. Теряется некоторое количество полезной площади, так как чем больше доме, тем крупнее придется установить печь.
  3. Большой вес. Если печь очень габаритная, то придется возводить под нее отдельный фундамент.
  4. Неравномерный разогрев всех помещений, то есть чем дальше комната находится от печи, тем больше времени уйдет на ее обогрев, теплый воздух доберется до нее в последнюю очередь.

Что учитывается при выборе

Выбрать, какая печь будет устанавливаться, не так просто. Печи бывают кирпичными и металлическими. Обычно в качестве металла используется чугун: он дольше всех держит тепло.

При выборе габаритов печи, ее формы, материала следует учитывать несколько факторов:

Количество отапливаемых комнат. Для одной или двух комнат достаточной небольшой металлической печи. Для более крупных домов с большим количеством комнат устанавливать следует кирпичную печь. Ее можно дополнить водяным контуром, который протягивается через все комнаты. Такой вариант позволяет увеличить КПД печки, а также более быстро и эффективно обогревать все помещения.


Пример расположения печи в небольшом одноэтажном доме Источник lestorg32.ru

  • Габариты помещения. Логично предположить, что крупная кирпичная печка просто займет все пространство маленькой комнаты.
  • Вид топлива, на котором будет работать будущая печь. Это может быть газ, дрова, торф, уголь. Нередко применяются комбинированные устройства, но у них своя конструкция и это надо учитывать.

В старину печи устанавливались по центру дома. Они выходили каждой стороной во все комнаты, обогревая каждую из них. Массивные печи остывают очень долго, поэтому, после растопки можно быть уверенным, что все комнаты будут обогреты. При монтаже потребуется дополнительно прорубить отверстие в крыше для вывода трубы. Вообще, закладывать место для печки следует еще на этапе строительства дома. Удачно выбранное место – это залог эффективного использования функционала печи, ведь она может не только обогревать, но и готовить.

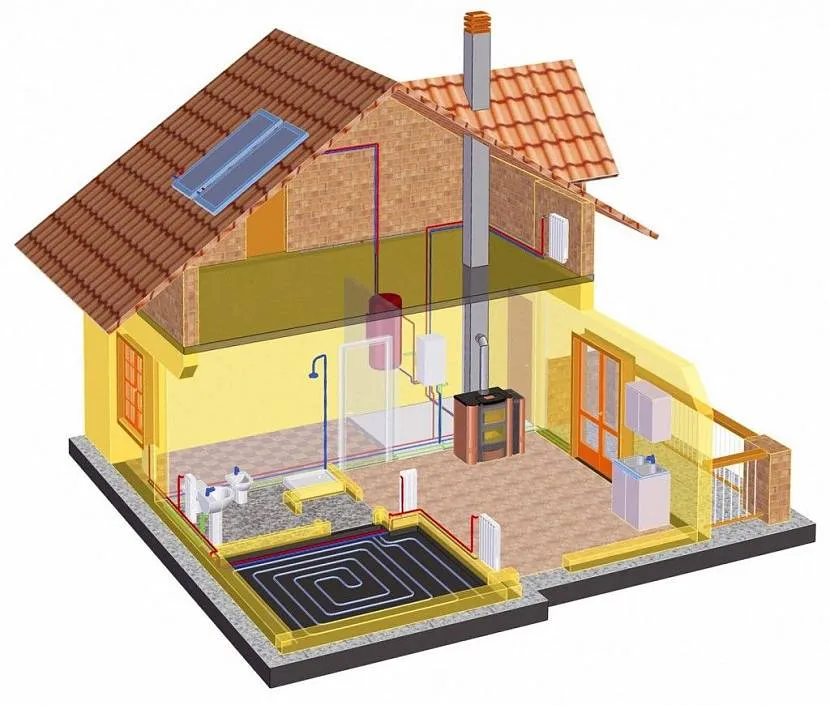

При проектировании дома можно заложить месторасположение печи и спроектировать трубопровод для обогрева дальних комнат и нагрева воды Источник luchtepla.ru

Еще при выборе печки для дачного дома придется продумать такие моменты:

  1. где будет устанавливаться печка;
  2. каких размеров она будет;
  3. как будет выходить дымоход: через стену или через крышу;
  4. если печь кирпичная, то придется прорубить пол и подготавливать дополнительно фундамент под нее;
  5. обеспечить меры пожарной безопасности;
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
