Виды отопительных котлов на отработанном масле

Одноконтурный или двухконтурный ↑

Одноконтурные водогрейные котлы (когда нагретый теплоноситель используется только для обогрева помещения) применяются также для снабжения технической горячей водой, например, для промышленных или санитарно-бытовых целей или в тепличных хозяйствах.

Что касается индивидуальных домов, более целесообразной считается установка двухконтурного водогрейного оборудования в коттеджах и частных домах для системы отопления всего дома и получения воды для санитарно-бытовых целей. Если дом оборудован таким котлом, то обычно отдельно бойлер уже не подключают за ненадобностью. Теплообменник встраивается в тело котла, и нагревание происходит за счет котловой воды.

Основные преимущества использования котла

Применение котлов на отработанном масле отличается целым рядом несомненных преимуществ перед иными вариантами устройства системы отопления:

  1. Возможность изготовления котла и его монтажа своими руками.
  2. Возможность использования в местах, где случаются перебои с поставкой топлива либо отсутствует возможность подключения к системе централизованного теплоснабжения.
  3. Относительная дешевизна изготовления и монтажа системы.
  4. Простота конструкции существенно снижает вероятность поломки и выхода из строя котла на отработке благодаря использованию минимального количества деталей.
  5. Дешевизна отработанного масла, являющегося самым доступным с экономической точки зрения видом котельного оборудования.
  6. Экологичность системы теплоснабжения, достигаемая благодаря утилизации способных загрязнить окружающую среду отходов (отработанного масла).

https://youtube.com/watch?v=KptoOAXVafA

Многочисленные преимущества рассматриваемого в данной статье метода дополняет быстрота обогрева помещений, полное отсутствие возможности проникновения в отапливаемое помещение продуктов сгорания, высокая эффективность сжигания топлива и образование небольшого количества гари.

Использование отработанного масла способствует сохранению прочих видов энергоносителей.

Купить или сделать самому

Как показала практика, если вы собираетесь ставить котел на отработавшем масле в гараж, теплицу или любое другое техническое помещение, то выгоднее будет сварить его самому, а вот для дома или нормальной дачи лучше купить надежный агрегат с многоступенчатой системой защиты, но есть масса нюансов.

Принцип работы

Схемы, мощность оборудования и компоновка рабочих узлов могут меняться, но все масляные котлы отопления работают по одному и тому же принципу:

Общий принцип действия котла работающего на отработке масла.

  • При помощи осевого маслонасоса топливо из бака дозировано поступает в испарительную камеру. На этом отрезке масло должно разогреваться минимум до 40ºС, иначе система не будет работать;
  • Испарительная камера служит для того чтобы довести топливо до той температуры, когда масло начнет активно испаряться;
  • Насыщенный масляный пар, поднимается вверх и попадает в камеру сгорания. В некоторых заводских моделях этот пар может подаваться принудительно, под давлением, в самоделках такого зачастую нет;
  • В камеру сгорания вместе с концентрированным масляным паром подается воздух, в результате чего топливо практически полностью выгорает, КПД некоторых агрегатов доходит до 95 %;
  • Полученное таким образом тепло может сразу обогревать помещение или подаваться на водяной контур. Воздушные агрегаты могут обогревать помещение до 50 м², в то время как котлы с водяным контуром ограничений по площади практически не имеют, здесь все зависит от мощности оборудования.

Одна из возможных схем самодельного котла.

Насколько целесообразно устанавливать такое оборудование

Первый и едва ли не главный вопрос это доступ к дешевому топливу. Небольшой «гаражный» самодельный агрегат будет потреблять около 0,5 л в час. В то время как на дом от 150 м² ставятся более мощные двухоборотные котлы, которые «кушают» 22 – 25 л в сутки, а за сезон это будет 2,5 – 3 тонны.

Схема заводского котла на отработке.

В открытой бочке отработку хранить опасно, поэтому вам понадобится герметичный топливный бак емкостью около полутоны, плюс несколько закрывающихся бочек для хранения топлива, причем запас топлива хранить рядом с котлом нельзя, да и сам бак желательно вынести в соседнее помещение.

Углекислотные огнетушители считаются одними из самых эффективных.

Для таких котлов нужен серьезный приток воздуха, поэтому придется монтировать принудительную вентиляцию с мощностью от 180 м³/ч на 1 м³ объема помещения.

И это только сопутствующие требования и расходы, не забывайте о покупке самого агрегата. Даже если вы дипломированный инженер, ставить самодельный котел в доме вам никто не разрешит, соответственно придется покупать заводской.

Топливный бак должен герметично закрываться.

Ведущие производители

По опыту цена на аппараты российского производства значительно ниже, в то время как качество оборудования у нормальных производителей ничем не хуже.

ИллюстрацииРекомендации
Оборудование Clean Burn.

Одна из ведущих американских компаний Clean Burn уже довольно давно работает на нашем рынке. Оборудование этого производителя надежное, но оно рассчитано на мини котельные, ведь мощность котлов начинается от 200 кВт, что позволяет обогреть 2 – 3 многоэтажных дома. Стоимость наиболее популярной модели CB-2000 начинается от 580 000 руб.

Оборудование Kroll.

Немецкая компания Kroll поставляет на наш рынок, как сами масляные котлы, так и отдельно горелки для них. Горелка котла Kroll считается очень надежной, поэтому половина наших производителей комплектуют свою продукцию этими горелками. Цена модели Kroll KG/UB с мощностью 75 кВт составляет порядка 270 000 руб.

Оборудование Жар.

Котёл на отработке «Жар-20» заслужено считается жемчужиной отечественного оборудования в нише обогрева частных домов. Производители утверждают, что Жар-20 это полностью отечественная разработка и судя по многочисленным отзывам, работает агрегат отлично. Мощность его составляет 30 кВт, что вполне хватает для любого частного дома. Обойдется такое чудо отечественных конструкторов в 170 000 руб. Зато ни один пожарный инспектор по поводу котла к вам не придерется.

Немецкие горелки «Kroll» используются во многих отечественных агрегатах.

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

  1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
  2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
  3. Обязательно установите на подающей магистрали отопления группу безопасности.
  4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
  5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
  6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.


Вариант монтажа теплогенератора с нижним подключением дымохода Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.

Котлы НЕПУТН на отработанном маслес водяным контуромс высоким КПД — 93%

Модельный ряд от 10-100 кВт

6 причин купить именно наш котел!

Экономия топлива до 80% за счет продуманной конструкции котла

За 5 лет и не одного взрыва!

Лучшая схема внутреннего теплообменника. С найлучшим КПД в своём классе

Вот уже более 5 лет находимся в этой сфере

Мы не стоим на месте и постоянно совершенствуем конструкцию

Мы — производитель. Чтобы избавить вас от лишних тревог, мы даем вам гарантию на 3 года!

СЕРДЦЕ КОТЛА НЕПТУНА:

Служит качественный теплообменник выполненный из труб расположенный в шахматном порядке по которым циркулирует теплоноситель, по мимо этого дымовые газы удаляются через трубы расположенные рядом обогревая повторно воду в водяной рубашке, идет двойной обогрев теплоносителя, за счет этого увеличивается КПД котла и достигается экономия потребления отработанного масла

Котлы НЕПТУН мощностью от 10-100 кВт

Что такое котел на отработанном масле

Котлы на отработке с водяным контуром весьма популярны. Это объясняется невысокой ценой и доступностью топлива, а также энергонезависимостью. Если оборудование работает правильно, то масло сгорает полностью без выброса токсинов в атмосферу. Конструкция не имеет большого количества узлов, что положительно влияет на долгий срок эксплуатации и надёжность.

Разогрев происходит быстро. Для котлов на отработке допускается применение разных видов отработанных масел. Но, учитывая наличие примесей, следует установить фильтр на систему подачи топлива и периодически его менять. Следует знать, что полное сгорание масла в такого рода оборудовании помогает избежать затратной утилизации и попадания в окружающую среду.

Как сделать котел на отработке своими руками

Чтобы изготовить самодельный котёл на отработанном масле, нужно использовать газовый баллон, отрезать закругляющиеся части до размера 1 метр в высоту.

Фото: rpgrant.com.ua

Также понадобится:

  • листовая нержавеющая сталь 1,5-3 мм или чёрная сталь от 4 мм для изготовления топочной камеры и пламенной чаши;
  • трубку для подачи отработки из нержавеющей стали;
  • жаровые трубы толщиной стенки от 3,5 мм;
  • металлическую полосу 40х4 мм и асбестовый шнур для герметизации крышки;
  • лист металла 3 мм для люка ревизии;
  • для теплообменника подобрать сталь от 4 мм.

Когда все материалы в наличии можно начинать процесс изготовления:

  1. Сперва сваривается теплообменник. Для этого нарезаются жаровые трубы диаметром 32 мм.
  2. К теплообменнику присоединить патрубки.
  3. Отверстия под ревизию и дымоход вырезаются во втором баллоне. Далее приваривается штуцер диаметром 114 мм, и делается горловина с крышкой.
  4. Обе ёмкости свариваются в единый корпус. Сверху должна быть стальная полоса для уплотнения, а щели заполняются асбестовым шнуром.
  5. По чертежу делается дожигатель. В отрезанном торце баллона выполняются смотровые отверстия и монтажные отверстия для установки дожигателя.
  6. На крышке должны быть ручки. Трубу дожигателя можно приварить или герметично прикрутить болтами.

Снизу конструкция закрывается крышкой с отверстиями. По центру выводится маслопровод. Далее изготавливается пламенная чаша.
После того, как самодельный котёл собран, к дожигателю приваривается колено, и устанавливается вентилятор. Рекомендуется изолировать котёл негорючей минеральной ватой.

Организация капельной подачи масла

Для этого выполняют такие действия:

  1. Отрезают от трубы с диаметром 8 см кусок длиной 30-40 см.
  2. Делают в трубе два отверстия: одно 2 см от низа, другое 4 см от верха. Диаметр отверстий — 1 см .
  3. К отверстиям приваривают штуцеры.
  4. К нижнему концу трубы приваривают круг с дыркой по центру. Диаметр отверстия — 1 см.
  5. К этому отверстию приваривают штуцер.
  6. Аналогичные действия делают на другом конце. Однако отверстие должно иметь диаметр 3-4 см и вместо штуцера приваривают гайку с соответствующими размерами. В эту гайку нужно закрутить длинный болт, который будет выполнять функцию стержня регулировки. В заглушке нужно сделать несколько малых отверстий для движения воздуха .
  7. На штуцерах закрепляют гибкие шланги. Две боковые гибкие трубки опускают в емкость с маслом. Перед этим на конце шланга, закрепленного на нижнем боковом штуцере, ставят насос, присоединяют еще отрезок трубки с масляным фильтром на конце.
  8. На короткий шланг, присоединенный к штуцеру на нижнем конце трубы, ставят зажим от капельницы или какой-то его аналог. Этот элемент позволит управлять подачей отработанного масла.
  9. Конструкцию со шлангами подвешивают в вертикальном положении.
  10. Под концом шланга с зажимом размещают воронку, от которой отходит гибкая трубка. Ее соединяют с трубой, которая находится внутри воздуховода.

После этого самодельный котел для обогрева дома является готовым. Стоит сказать, что его использование является непростым, ведь после каждой смены масла нужно настраивать подачу топлива, а точнее частоту капель.

Если водяная рубашка не успевает впитывать все тепло, то можно построить специальный изображенный в разных видео дымоход с дополнительным теплообменником.

Правила монтажа

Монтаж котлов на отработке аналогичен установке оборудования других видов. Основная отличительная особенность котельной на отработанном масле это то, что дымовую трубу нет необходимости возводить высоко, а достаточно поднять на высоту 4 м. Это связано с тем, что жидкое топливо сгорает бездымно.

Однако стоит учесть некоторые рекомендации по установке:

Оборудование, не покрытое теплоизоляцией, размещать на дистанции не менее 500 мм от горючих поверхностей и 100 мм от несгораемых.
Наружную часть дымохода нужно выполнять утеплёнными конструкциями во избежание образования конденсата и сажи.
Установка группы безопасности обязательная.
Важно обустройство хорошей втяжной вентиляции для избавления от запахов. Приток можно осуществить с улицы.
Полезно предусмотреть регулятор оборотов вентилятора наддува и вентиль на маслопровод для управления мощностью.
Нужно установить термостат, выключающий поддув и подачу масла при перегреве теплоносителя.. При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

Самодельный котел на отработанном масле

Самодельная печь на отработанном масле

Не всегда печь отопления на отработанном масле необходима для теплоснабжения дома. В некоторых случаях она изготавливается для теплоснабжения гаража, подсобных помещений. Тогда подобрать заводскую модель горелки мощностью до 10 кВт практически невозможно. Единственный выход – сделать ее самостоятельно.

Принцип работы этого устройства основан на сжигании смеси кислорода с маслом. Во время горение этого состава происходит нагрев бака с водой, расположенный в верхней части конструкции. Для изготовления подобного котла отопления на отработанном масле своими руками потребуется правильно подобрать исходные материалы. Температура в зоне сгорания может достигать +700°С, поэтому лучше всего использовать жаропрочные марки стали.

Схема изготовления самодельного котла

Для подачи воздуха понадобится компрессор небольшой мощности. Шланг от него устанавливается в патрубок, расположенный рядом с резервуаром с отработанным маслом. Для розжига устанавливается пьезоэлемент или аналогичное ему устройство.

В отличие от заводских горелок у парового теплоснабжения на отработанном масле есть своя специфика работы. Она заключается в принципе получения тепловой энергии. Рассмотрим этапы работы отопления на отработанном масле с помощью котла, сделанного своими руками:

  • Масло нагревается до +40°С в результате чего формируются испарения, попадающие в верхнюю камеру;
  • В зоне сгорания происходит подмес воздуха к топливной смечи, в результате чего происходит выделение большого количества тепла;
  • Полученная энергия может быть направлена на нагрев воды в верхнем теплообменнике или поступать непосредственно в помещение через стенки камеры сгорания.

Для этого самодельного котла на отработанном масле важно правильно сделать дымоходную систему. Она должна беспрепятственно выводить продукты сгорания за пределы помещения

Также следует учитывать высокое потребление кислорода во время сгорания топлива. Поэтому для отопления загородного коттеджа на отработанном масле делают автономную систему подачи воздуха.

1 Общие сведения

В настоящее время всё больше завоёвывает интерес у пользователей отопление на отработке масла. Стоимость обогревательных приборов промышленного изготовления примерно такая же, как и у газовых агрегатов, однако, отличаются они значительно дешёвой эксплуатацией.

Большой ассортимент устройств представлен любой торговой точкой строительных материалов, также предприятия выполняют индивидуальные заказы. Желая сэкономить средства можно самостоятельно изготовить устройство на отработке, которое будет отличаться простотой и не потребует специальных знаний и особых усилий для исполнения. К тому же материалы, необходимые для изготовления и установки дополнительного оснащения котла, обойдутся недорого. Благодаря универсальности приборы можно использовать для водяного и воздушного отопления. Есть ещё положительные характеристики:

  1. 1. Самодельные устройства автономны и абсолютно безопасны, так как изготовлены по последним техническим проектам.
  2. 2. Комфортны в эксплуатации, не имеют запахов гари, характерных для такого вида конструкций.
  3. 3. При функционировании не причиняют какие-либо неудобства.
  4. 4. Просты в применении из-за высокой степени автоматизации.
  5. 5. При самостоятельном монтаже не требуется особых усилий или значительных затрат времени.

Почти при 100% сжигании топлива не бывает чадного дыма и газов. Применяя фактически отходы (отработанное масло) при отоплении, котёл окупается довольно быстро. Большой популярностью пользуются агрегаты отечественного производства, отличающиеся надёжностью, или финского (считаются самыми экономичными).

Достоинства

Экологичность

Всем известно о существовании проблемы утилизации отработанного масла. Порядка 70% отработанных ГСМ (горюче-смазочных материалов) сбрасывается в водоемы. Безусловно, решение вопроса таким образом незаконно. Все же такие факты имеют место сплошь и рядом, поэтому поиск способов исправления подобной ситуации особо актуален.

Один из таких способов – использование водогрейных котлов, функционирующих на отработанных ГСМ. Это дает возможность, во-первых, решить проблему утилизации, и, во-вторых, обеспечить теплом помещения внутри зданий и сооружений. Важным моментом является то, что от их применения не страдает окружающая среда, а это хороший шанс сохранить природу для будущих поколений в первозданном виде.

Окупаемость

В данных условиях котлы используются более интенсивно, что приводит к возврату потраченных денег в еще более сжатые сроки. Выгода от использования таких отопительных систем состоит еще и в том, что владельцы предприятий имеют при этом возможность бесплатно утилизировать собственные отходы.

Автономность

Котлы отопления, действующие на отработанном масле, характеризуются высокой степенью автономности. Их использование оправдано даже в условиях, не предполагающих применение подобных систем. Поэтому, даже сложно сказать, в каких ситуациях их нельзя применять.

Универсальность

Котлы используются как для водяного, так и для воздушного отопления, причем в любой сфере жизнедеятельности человека. Их, как правило, используют в основном в промышленных целях. Применение подобного оборудования особенно целесообразно на тех предприятиях, которые имеют дело с отработанными горюче-смазочными материалами. Таких организаций немало, поэтому котлы данного виды всегда находят своих покупателей.

Отличный пример их применения – станции технического обслуживания машин. Именно здесь образуются большие количества отработанного машинного масла. Поэтому использование подобных отопительных систем дает возможность рационально организовать работу.

Еще один удачный вариант частного использования – применение данных котлов для отопления гаражей. Многие автомобилисты так и поступают. Занимая свое место в помещении для автомобиля, котел обеспечивает необходимую температуру.

Мы указали лишь наиболее характерные области применения отопительных котлов данного вида. Но существует еще много способов использования оборудования, действующего на отработанном масле.

Безопасность

Не исключено, что кто-то будет сомневаться в безопасности данных котлов, но это не так. В производстве современных котлов используются последние технологические веяния, что позволяет создавать высококачественное оборудование, совершенно безопасное для окружающих. Этот аспект весьма важный, поэтому производители держат его под своим постоянным контролем.

Комфорт

Компании, производящие котлы, функционирующие на отработанном машинном масле, прилагают все усилия для того, чтобы их эксплуатация была максимально комфортной для возможных покупателей.

К примеру, вас не будут беспокоить неприятные запахи, характерные для применения подобного оборудования, поскольку они полностью отсутствуют. При работе котел не причиняет какие-либо неудобства. Этот момент особенно важен для частных лиц, ведь для любого владельца частного дома первостепенной задачей является создание уюта в собственном доме.

Простота эксплуатации и легкость монтажа

Использовать данный вид оборудования легко смогут даже те, кто мало знаком с подобными устройствами. Процесс работы котла характеризуется высокой степенью автоматизма, а это – одно из главных свойств современного оборудования.

Отработанное масло — топливо для такого типа котла

Легкость эксплуатации обеспечена простотой конструкции котла. Она до такой степени элементарна, что некоторые умудряются изготовить подобное оборудование своими руками. Нужно предостеречь, однако, любителей экспериментов, от подобного шага, поскольку он может завершиться плачевными последствиями. Специализированные предприятия испытывают выпускаемые ими котлы перед реализацией, а самодельное оборудование, как правило, не подвергается подобной проверке.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

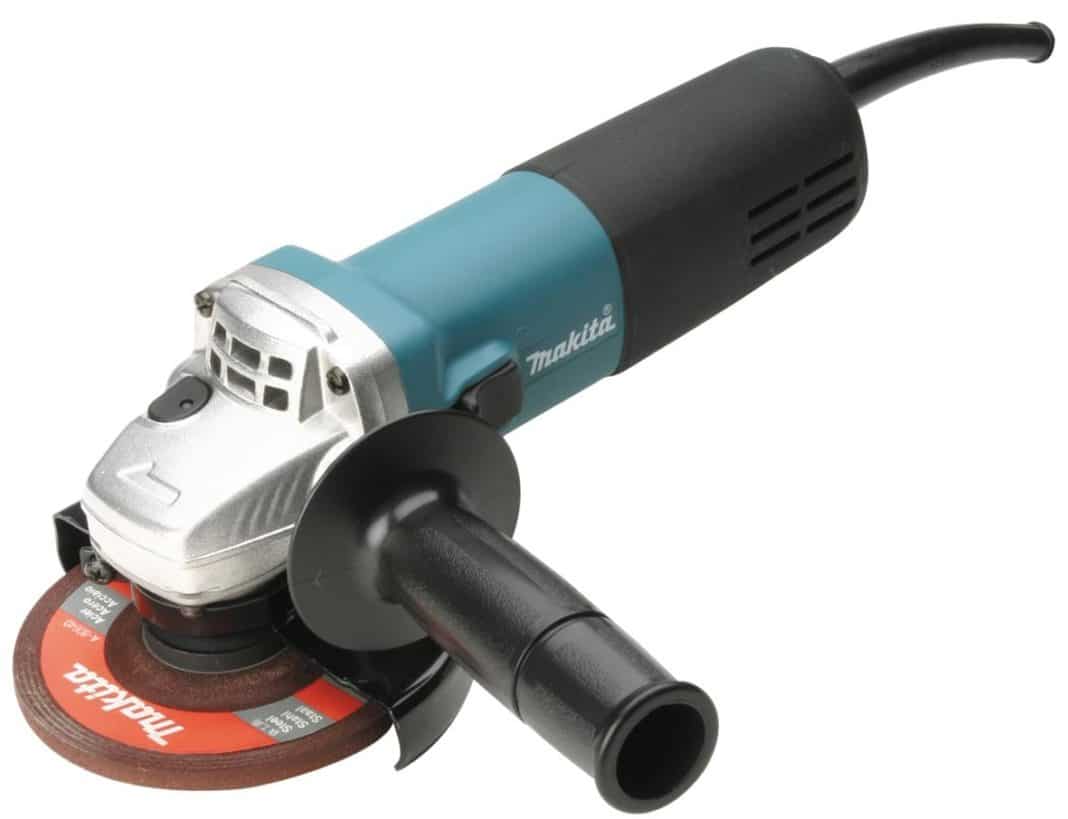

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду

Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
