Печь на опилках длительного горения: устройство, принцип работы и чертежи

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

• Топка с вертикальной загрузкой – в нее помещаются поленья;
• Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
• Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
• Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Разновидности топлива

Разновидностей источников для обеспечения дома теплом предостаточно, но условно их можно подразделить на газовое, жидкое и твердое топливо. Системы, работающие на газу, используют в основном те дачники, которые желают в коттедже иметь тот же уровень комфорта, что и в квартире.

Однако твердое и жидкое топливо экологически безопасно и вреда здоровью владельцам загородного дома принести не может.

Дрова и брикеты с опилками

Самым древним способом топить частный дом является использование дров. Правда, в последние десятилетия дрова стали достаточно дорогостоящим видом твердого топлива. Для самостоятельной вырубки потребуется получать разрешение, а дрова у продавцов стоят довольно много денег. К тому же для их хранения обязательно потребуется обустраивать специальное место, надежно защищенное от влаги.

Именно потому так востребованы сегодня брикеты с опилками. Причем они решают проблему не только дачников, у которых в доме оборудована печь — это отличный способ утилизировать отходы предприятий, которые занимаются обработкой дерева.

Пеллеты

Аналогом дров и опилок являются пеллеты – специальные гранулы, которые изготавливают из измельченной древесины. Однако такое топливо имеет ряд несущественных, но недостатков:

• стоимость пеллетов достаточно высокая;
• при использовании подобного топлива печь нельзя оставлять без присмотра — горение пеллетов необходимо постоянно поддерживать;
• для увеличения продолжительности горения потребуются финансы на дополнительное оборудование – газогенераторную печь или специальный котел.

Каменный уголь

Эффективность сгорания каменного угля очень высокая – 1 кг такого топлива способен без труда заменить 2 кг дров. Вместе с тем стоимость их практически одинаковая.

При использовании угля, чтобы обеспечить отопление частного дома, потребуется установка котла или чугунной топки.

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20,
• уголки стальные 50 мм – 4 шт,
• труба d50,
• арматурные элементы,
• трубы для дымохода d120,
• кирпичи – 15 шт,
• электросварочный аппарат плюс электроды,

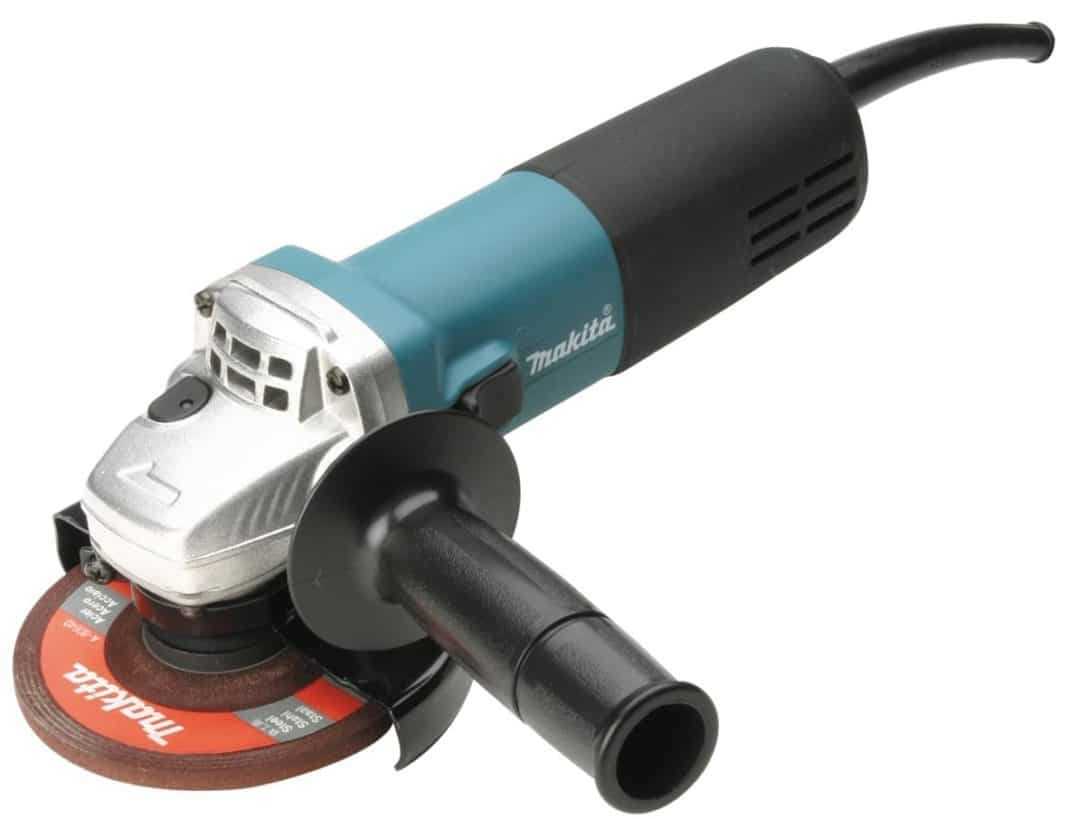

• электродрель, болгарка,
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку

При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов,
• габариты основания должны быть больше, чем параметры возводимой конструкции,
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см,
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками

Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

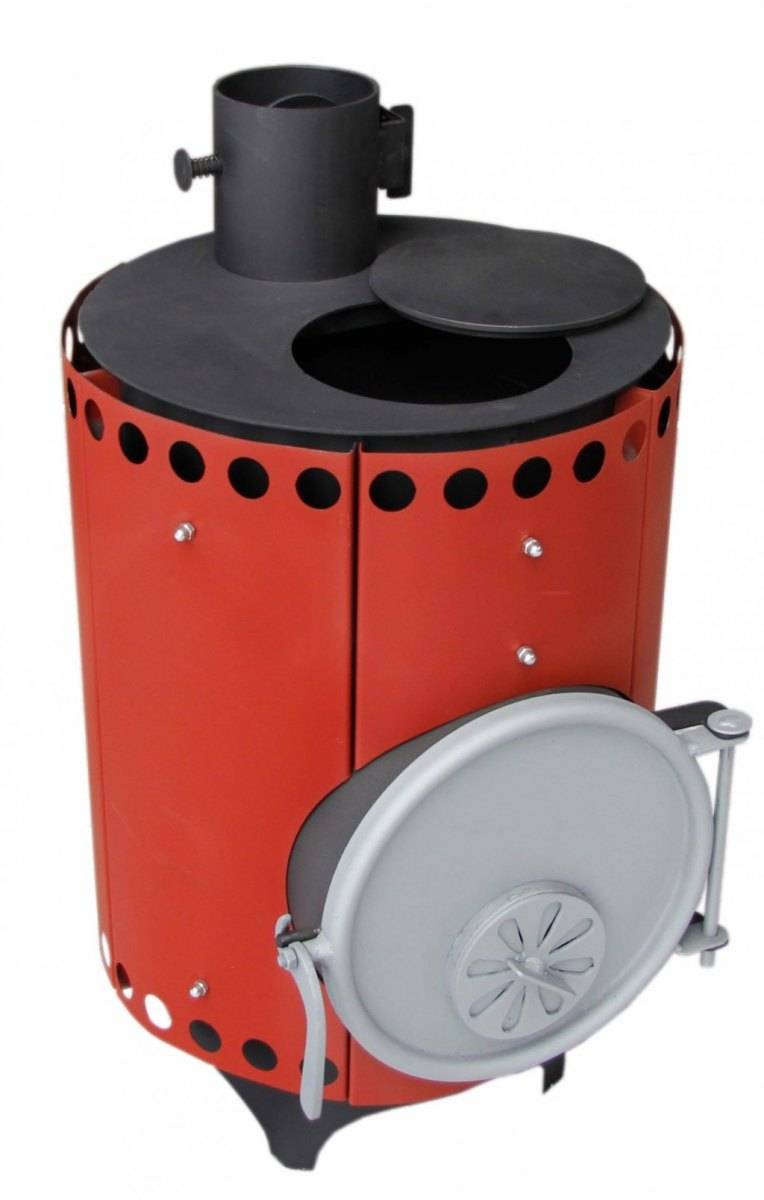

Конструкция печи на опилках

Если рассмотреть чертеж печи на опилках, то можно заметить существенную разницу ее конструкции от классических изделий, функционирующих на дровах или угле.

В устройстве есть специальная камера, заполняемая опилками полностью, до самого дымохода. Поверх топливной массы укладываются щепки или бумага, которые поджигаются и плотно закрываются крышкой.

Полностью конструкция изделия состоит из четырех основных частей:

1. Загрузочной камеры.
2. Устройства для подачи воздуха.
3. Дымоотводящей трубы с регулирующей заслонкой.
4. Крышкой-прессом.

Простота устройства и небольшое количество деталей дают возможность изготовления печи на опилках своими руками.

Устройство печи

Помимо того, что подобные печи используют для обогрева дома, их применяют в гаражах, теплицах, на складах и в квартирах. Стандартная модель состоит из нескольких основных элементов:

1. чугунной (стальной) бочки, верхняя часть которой срезана, а в крышке проделано специальное отверстие;
2. приваренного к крышке швеллера и патрубков;
3. двух труб: предназначение первой – подвод кислорода, а второй – отвод дыма; диаметр труб в среднем составляет 100-150 мм.

Принцип работы

Стоит отметить, что тепло в печи на опилках выделяется не в процессе горения, а из-за тления брикетов. Одной закладки такого топлива хватит примерно на 10 часов тления. Печь оснащена специальным регулятором, который позволяет без труда дозировать объем воздуха внутри нее.

После того как опилки попадают в топку, перекрывают практически все отверстия, чтобы обеспечить минимальный приток воздуха. При тлении брикетов выделяется газ, который профессионалы называют «топочным». Именно этот газ и выделяет довольно большое количество тепла за счет сгорания в камере розжига.

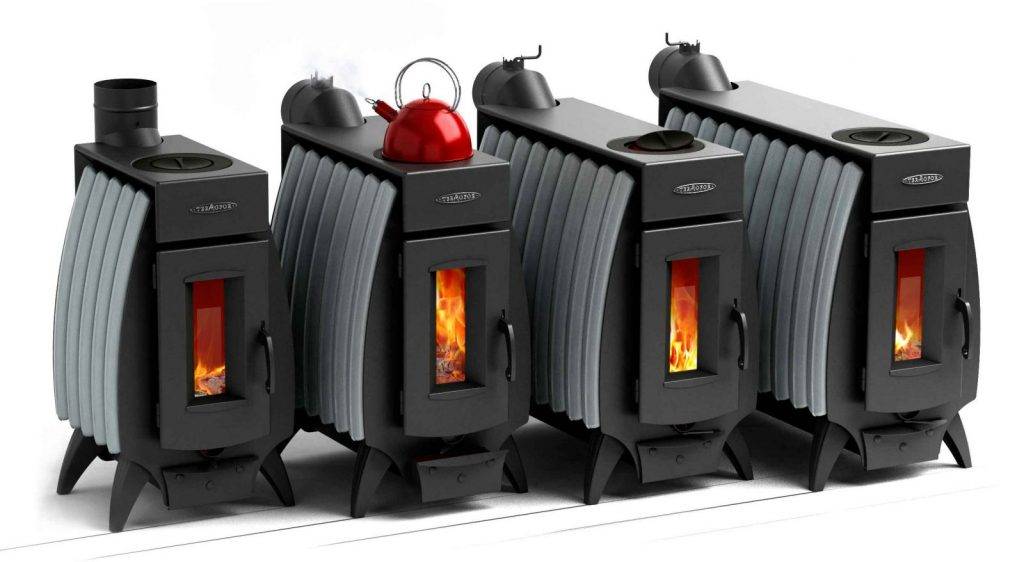

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж. Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

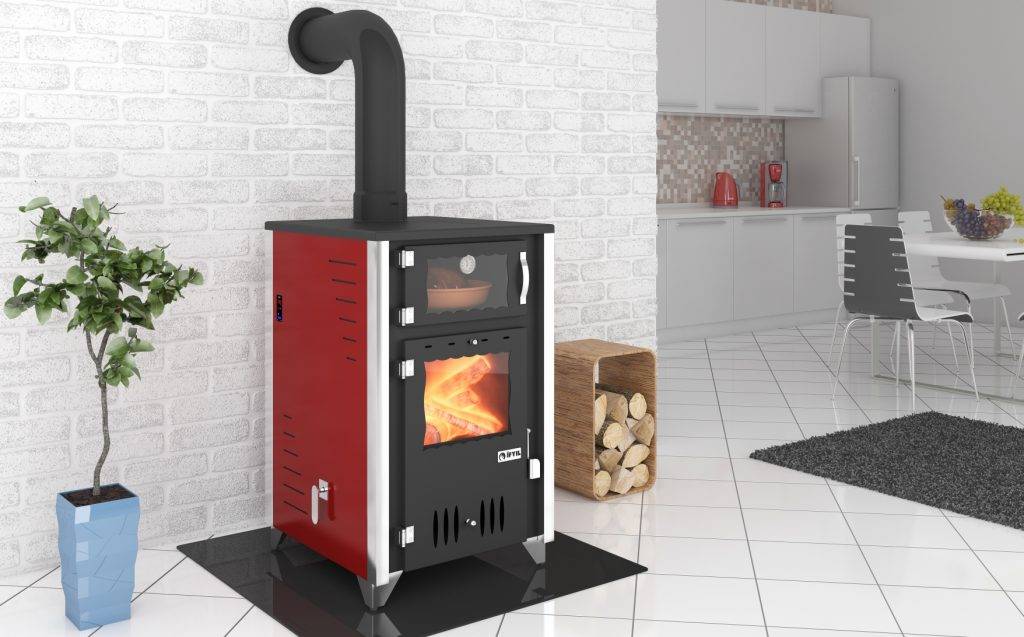

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

• Длительное сохранение тепла за счет применения кирпича или камня;
• Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
• Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Представленная печь длительного горения обладает внушительными размерами, работает на дровах и отличается на редкость простой конструкцией – в зависимости от объема, она сможет гореть до 20-24 часов, не требуя частых подходов для закладки дров. Для ее изготовления потребуются пара металлических емкостей с крышками (подойдут бочки на 100-200 литров), трубы для дымохода и подачи воздуха, а также швеллер для создания утяжеленного поршня. Печь длительного горения «бубафоня» чаще всего применяется для обогрева нежилых построек – это гаражи, теплицы с растущими в них огородными культурами, помещения технического назначения и подсобные помещения. Некоторые умельцы оснащают ее отопительными контурами, что позволяет отапливать жилые комнаты, не рискуя заполнить их едким дымом.

Самодельная печь длительного горения из металла

Из материалов нам понадобится:

Элементы самодельной печи

• Круглая бочка, которая будет служить корпусом печи. Не используйте старую бочку со следами коррозии – такая печь не прослужит долго. Бочка должна иметь толстые стенки, чтобы выдерживать большую температуру.
• Стальная труба.
• Строительный уровень и маркер.
• Молоток.
• Ножовка по металлу.
• Киянка.
• Швеллер.
• Топор.
• Лист стали.
• Сварочный аппарат.

Процесс работы будет связан с определенным шумом и грязью, поэтому такую печь лучше собирать на улице или в гараже.

1. Определяем место размещения самодельной печи.

   Учитывая ее низкие внешние качества, лучше использовать для этого нежилую зону. Если же дача оборудована всего одной комнатой, то печь можно расположить в углу, создав небольшой декоративный экран, закрывающий конструкцию.

2. Возьмите металлическую бочку и с помощью маркера нанесите в верхней части разметку, по которой необходимо будет отрезать верхушку. Сразу определите, какой объем бака нужен для закладки дров. Чем большее количество дров вы заложите, тем дольше печь будет прогорать.

3. С помощью болгарки снимите верхнюю крышку бочки.
4. Из кусков арматуры вырежьте «ножки» для бочки и приварите их к основанию. Убедитесь, что бочка находится в идеально горизонтальном положении.

5. Теперь приступаем к изготовлению патрубка дымохода. Для этого в верхней части бочки выполните разметку под вывод трубы и вырежьте с помощью болгарки.

6. С помощью листовой стали выполните трубу диаметром 100 мм и приварите к кругу.

7. Приступаем к изготовлению прижимного устройства, с помощью которого дрова будут медленно тлеть. Используем для прижимной крышки отрезанную верхушку бочки.

   Только предварительно с нее нужно срезать боковину. Получится стальной круг. С помощью дисковой насадки на болгарку обточите этот круг со всех сторон — он должен плавно входить вовнутрь бочки.

8. Выполняем по центру этого круга отверстие, диаметр которого равен диаметру стальной трубы.
9. Возьмите швеллер и сделайте на нем разметку для 4 частей, которые, подобно лопастям будут приварены к стальному кругу крышки.
10. Нарежьте швеллер на 4 части болгаркой и приварите их на одинаковом расстоянии по диаметру стального круга.

11. Привариваем стальную трубу по центру прижимного круга.

12. Из листа стали выполняем крышку для бочки, предварительно выполним разметку в соответствии с необходимым диаметром. По центру крышки делаем отверстие под трубу прижимного устройства.

13. Выполняем дверцу для загрузки топлива, которая, в отличие от стандартной печи, будет находиться в верхней части корпуса. Дверцу можно купить заводского изготовления, а можно выполнить самостоятельно, приварив ее к бочке.

14. Ниже отверстия для загрузки топлива выполните разметку еще под одну дверцу, через которую будете проводить систематическую чистку печи от сажи. Не делайте ее слишком большой – достаточно будет, чтобы проходила рука.

15. После того, как печь готова — нужно выполнить под нее отдельное основание из кирпича, обеспечить противопожарную безопасность примыкающих стен и установить конструкцию.

    Учитывая небольшой вес стальной конструкции, нет необходимости строить отдельный фундамент под печь. Достаточно будет выложить основание из кирпича, которое превосходит по размерам саму печь.

16. Подключаем самодельную печь к дымоходу.

    Здесь действует одно правила – надевайте секции трубы друг на друга в обратном направлении движения дыма.

В принципе, на этом можно считать конструкцию готовой к эксплуатации. Но в процессе топки вы можете заметить, насколько сильно разогреваются стенки печи. Поэтому, для удобства пользования и обеспечения безопасности жизнедеятельности, лучше обустроить защитный экран.

Защитный экран из кирпича

Защитный экран можно сложить из кирпича. Для этого подойдёт обычный красный кирпич, который следует выложить на расстоянии 10-15 см от стен печи. Кирпичный экран, кроме защиты, будет увеличивать теплоотдачу даже после прекращения горения печи.

Если вы планируете самодельную печь длительного горения установить в отдельной котельной, подключив к ней систему отопления, то в установке защитного экрана из кирпича не будет никакого смысла.

Устройство котла на постоянной основе

«Подземная» установка котла с теплоизоляцией

Если в вашем регионе с опилками нет проблем, а такой способ отопления является самым выгодным, можно установить данный котел более рационально и удобно.

На рисунке показана схема установки котла:

• Для его устройства вырыт котлован соответствующего размера.
• На дне котлована устроен фундамент.
• Стенки котлована необходимо укрепить от обсыпания.
• Котел устанавливается в котлован.
• Вокруг котла, внутри котлована, устраивается теплоизоляция.
• Крышка котла теплоизолируется отдельно, чтобы ее можно было снимать.
• Подключаются трубопроводы теплоносителя.
• Регистр также утепляется.
• Подсоединяется дымоход.
• Котел готов к работе.

Изготовление печки на опилках своими руками

Печь без внешнего контура

Проще всего сделать металлическую твердотопливную печь длительного горения из ненужной стальной бочки. Сначала с неё аккуратно срезают верхнюю часть. Бочка не должна быть ржавой, стенки – чем толще, тем лучше. От этого напрямую зависит продолжительность эксплуатации собираемого аппарата.

Берётся металлическая труба или деревянный валик, желательно с некоторым сужением к одному из концов и длиной примерно равной высоте бочки. Эта труба создаст пустоту в центре опилок при загрузке топлива.

Из листовой стали толщиной 3–6 мм изготавливают дно камеры сгорания. Диаметр подбирают по габаритам бочки с зазором, в центре проделывают отверстие, соответствующее по размерам трубе из предыдущего абзаца. Полученную пластину приваривают, отступив 15–20 см от низа ёмкости

Под ним вырезается поддувало, какое по форме не суть важно, главное, чтобы оно потом перекрывалось заслонкой

В верхней части агрегата сбоку через патрубок пристыковывается дымоход. Место стыка обматывается теплоизоляцией.

Рекомендуемый диаметр дымохода – 85–150 мм. Горизонтальный участок трубы стараются сделать длиннее, но трёх метров хватает для обеспечения хорошей теплоотдачи печки. Сверху на крышку наваривается ручка.

Далее делаются ножки печки, их удобно сделать из металлических уголков. Нижняя поверхность бочки должна подниматься над полом на 100-150 мм.

Если в получившуюся систему добавить отопительный контур с теплоносителем, то буржуйка на опилках трансформируется в котёл.

Существует несколько возможных конструкций самодельных котлов длительного действия.

С одной из них россиян через интернет познакомил пользователь с ником bubafonja, и это название прочно закрепилось за типом печки.

По принципу действия она копирует котёл Stropuva, выпускаемый с 2000 г. одноимённой компанией.

Бубафоня на опилках имеет несколько отличительных особенностей. Воздуховод проходит через верхнюю крышку, к его концу, находящемуся в топливной камере во время горения, приваривается металлическая пластина – гнёт, с рёбрами закрученными по спирали вокруг центральной оси трубы.

Бубафоня ставится на основание из огнеупорного кирпича, имеет сборник конденсата на дымоходе. Все трубы, воздуховод, дымоотвод и дымоход, подбираются с разницей диаметров как между собой, так и с перепадами по длине, с тем чтобы канал для воздуха постоянно расширялся, создавая дополнительную тягу.

Печь с внешним контуром

Чтобы увеличить эффективность системы иногда добавляют внутреннюю топливную ёмкость. В такой конструкции основу печки составляют две бочки – одна больше другой. Оптимальная разница диаметров — 200 мм. В меньшей по размеру ёмкости в днище делается круглое отверстие, и она приваривается к стальной пластине внутри большей. Вырезы в деталях, разумеется, полностью совпадают по расположению и размеру. Чтобы максимально использовать внешний контур аппарата для нагревания воздуха в помещении, дымоотвод переносится в нижнюю половину печки. В остальном конструкция остаётся без изменений.

Качество сборки печи для отопления опилками зависит от наличия предварительно выполненного чертежа с деталями, точности резки и качества сварки. Для долгой эксплуатации выбирают добротные материалы, не стоит использовать ржавые бочки и листовую сталь недостаточной толщины. В идеале, печки варятся из труб большого диаметра, а не простых металлических бочек.

При работе с такими печами всегда следует помнить об их основных особенностях. металлические поверхности агрегата нагреваются до очень высоких температур, его нельзя устанавливать прямо на деревянный пол, в зону действия не должны попадать легковоспламеняющиеся вещи, в т. ч. топливо, т. е. опилки.

Перед началом постоянного использования самодельные буржуйки и бубафони обязательно тестируются, первые опыты позволят точнее определить закладываемое количество опилок, оптимальную величину и длительность открытия поддувала и, главное, продолжительность работы котла на одной закладке.

Контроль качества

Перед тем как загружать и разжигать агрегат, нужно обязательно проверить герметичность водяной рубашки и проконтролировать качество сварных соединений. Для этого потребуется воздушный компрессор. Испытать швы можно двумя способами, которые весьма надежны:

• Гидравлический. Вся ёмкость заполняется водой, к штуцеру герметично подключается компрессор, который должен создать избыточное давление 2–3 Бар. Вода не имеет свойства сжиматься, поэтому потечет через все непроваренные места.
• Пневматический. Давление создается без воды, а все сварные швы промазываются мыльной пеной с помощью кисти. Пузырьки покажут места, через которые проникает воздух. Во время испытания падение давления можно контролировать по манометру на компрессоре.

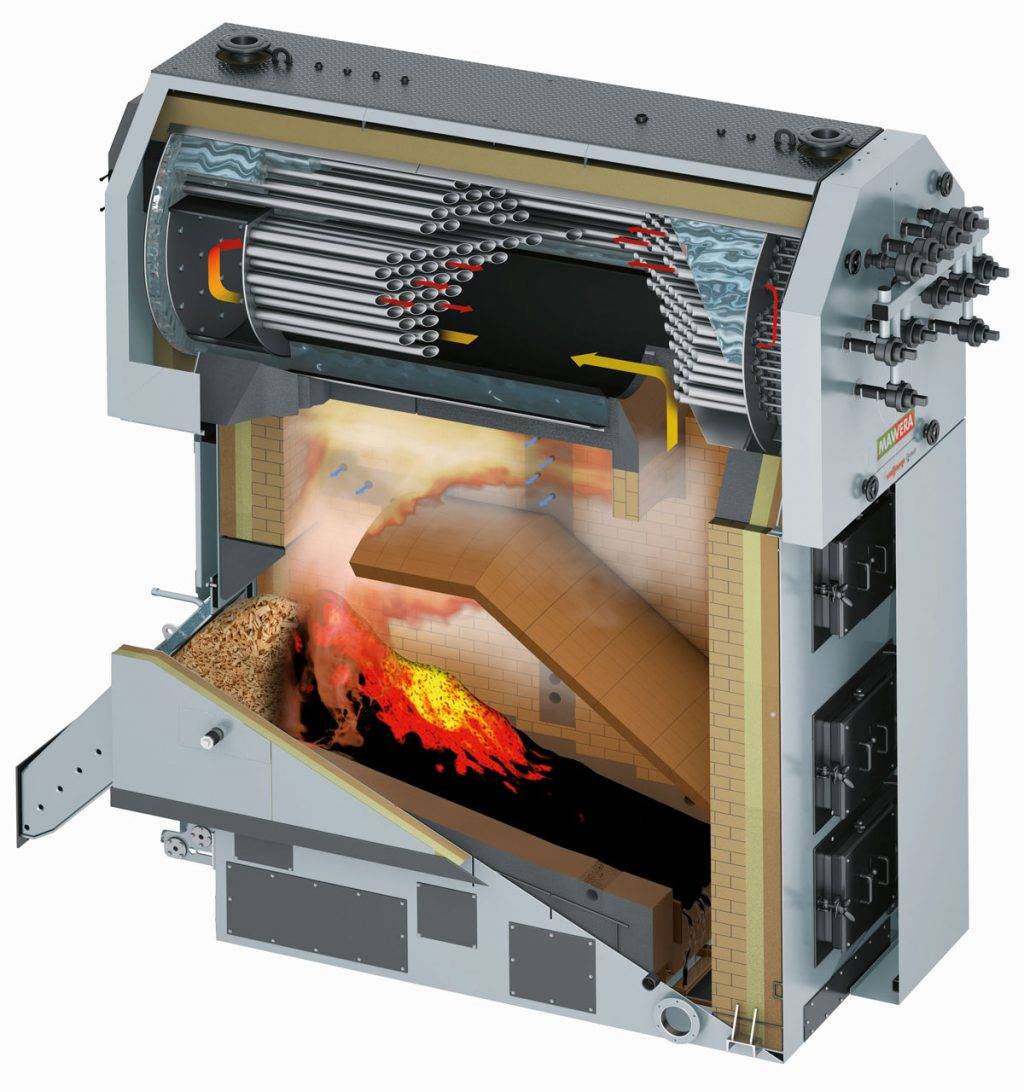

Существует такая разновидность твердотопливного источника отопления, как шахтный котел на опилках. Конструкция и принцип работы у него другие и более сложные, хотя изготовить его собственными силами тоже вполне возможно. Работает он за счет того, что опилки сжигаются в нижней части агрегата, ссыпаясь туда из бункера, это можно видеть на рисунке.

Процесс продолжается в дымогарных трубах, которые интенсивно нагревают теплоноситель. Используется принцип дожигания древесных газов (пиролиз). Эффективность работы повышается установкой нагнетателя воздуха – дутьевого вентилятора. Сделать котел на опилках и тырсе своими руками на практике не так уж сложно, зато точно даст ощутимый экономический эффект как при изготовлении, так и при дальнейшей эксплуатации.

3 Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого.

Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

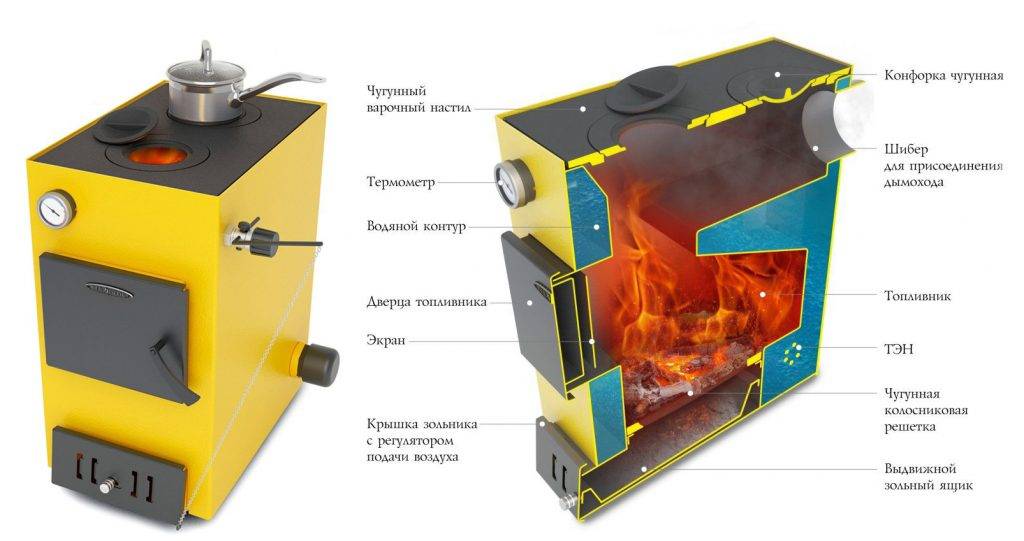

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

• металлическими – стальными или чугунными;
• кирпичными;
• комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

3.1 Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
• Небольшие размеры.
• Простота в эксплуатации и обслуживании.
• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
• Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м. помещения требуется печь мощностью 1 кВт.

3.2 Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Встроенная система защиты оборудования

Памятуя о том, что в процессе сгорания, топливо выделяет очень много разнообразных газов способных вызвать взрыв, контроль над работой оборудования должен быть на высшем уровне. Этим объясняется количество разнообразных датчиков. Данные с них поступают на термостат, что позволяет оставлять работающий котёл без присмотра на длительное время.

• Три датчика следят за температурой воды:
  1. на входе;
  2. над топкой;
  3. на выходе.
• датчик тяги;
• датчик давления;
• аварийный и рабочий датчики для воды;
• датчик температуры газов.

Котлы на щепе и опилках, а также другом твёрдом топливе нуждаются в постоянном уходе. Чтобы этот процесс был более простым, в системе должны быть специальные люки. Они позволят прочистить систему, не разбирая котёл по частям. Топливо для котла

На одной закладке топлива, отопительный котёл может проработать дней 5-7. Это зависит от количества, отправленного в топку материала. Опилки, перед отправкой в топку должны быть хорошо спрессованы. Если их плотность будет как у ДСП – это великолепный материал, который будет поддерживать температуру помещения долго. Поэтому лучше сразу брать не опилки, а строительные отходы ДСП.

Отопительные котлы на опилках, ДСП, щепе используются как в частных домах, так и для обогрева городских квартир.

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Печка из бочки для хозяйственного помещения

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа

Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей

Для удобства обязательно приваривают ручку.

Изготовление пеллет в домашних условиях

Производство пеллет на домашнем мини-заводе, отдельный сегмент рынка, имеющий немало преимуществ перед масштабным производством. Например, несмотря на то, что общая прибыль от домашнего производства в разы ниже, сроки окупаемости мини-установки также меньше, чем сроки окупаемости линии средних размеров, и составляют 2-3 месяца.

Для организации компактных производств также существуют мобильные версии грануляторов, работающих не только от электросети, но и на дизельном топливе и даже от двигателя трактора. Такие аппараты обладают минимумом функций, в частности, не измельчают сырье и не контролируют степень влажности, однако производят готовый продукт, путь и более низкого качества, с минимальными затратами.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

1. Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
2. Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
3. Готовая дверца.
4. Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
5. Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.
