Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Принцип действия

Такой обогрев эффективен для помещений общей площадью до 60 м2, поэтому сама по себе конструкция печи отличается компактностью, не требует высокого дымохода и работает по схеме «автоматическая вьюшка».

Газы в таком дымоходе движутся по законам естественной конвекции, вольно и не ограничиваясь стенками каналов и задвижками. При этом не нагретый поток воздуха просто обтекает горячий воздух, а не выдувает его из печи.

Схема работы печи

Теплоотдача данной печи зависит от типа конструкции и вида топлива, которое используется.

В качестве примера можно рассмотреть печку с наружной стенкой в полкирпича с водогрейным коробом, духовкой и чугунной варочной панелью на две конфорки.

Достоинства колпаковых печей

  • Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
  • колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
  • температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
  • на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
  • отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
  • по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

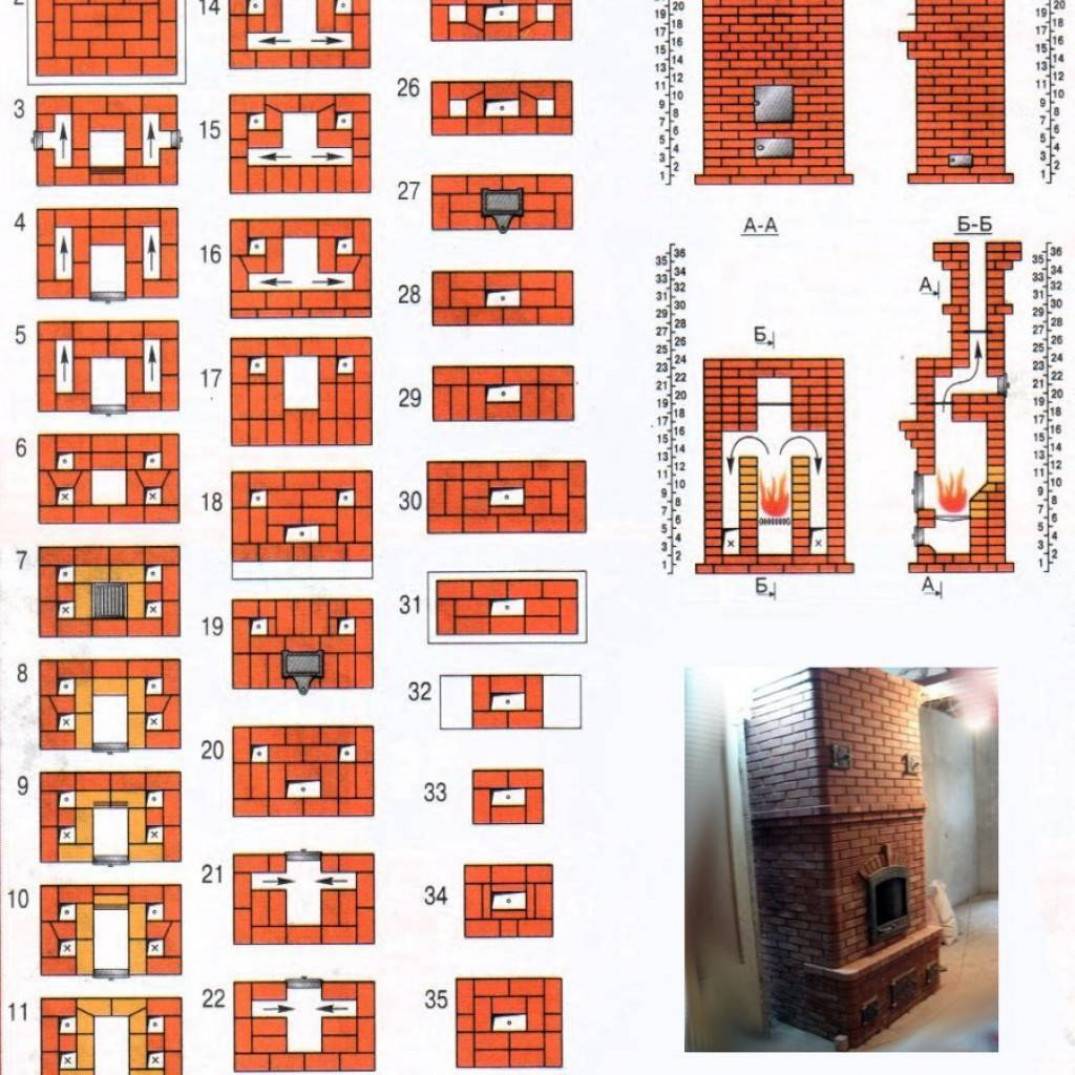

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

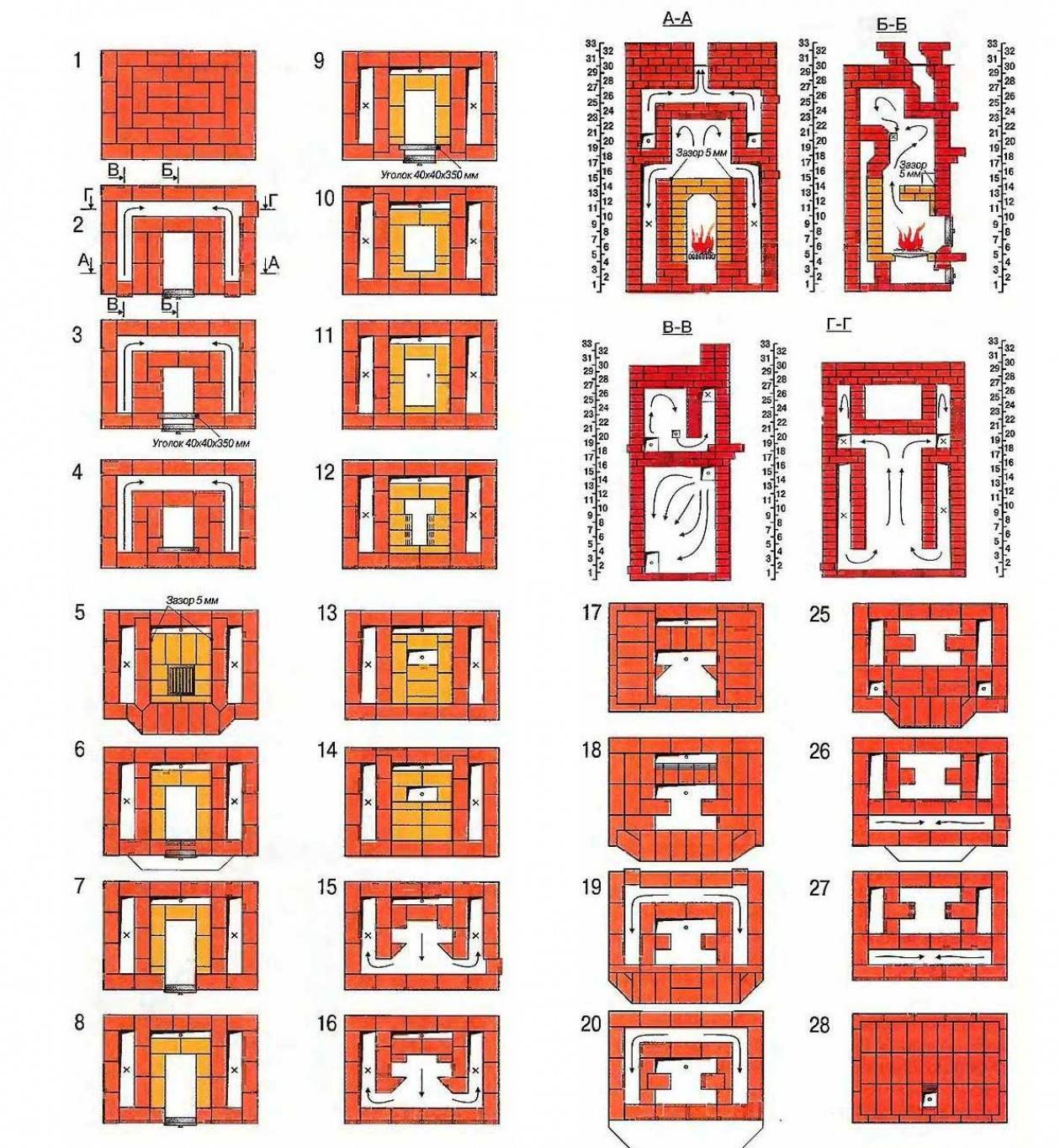

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Какие модели колпаковой печи существуют

Стоит отметить, что видов данных печей очень много, ведь у каждого мастера свой вариант исполнения конструкции печи. Одними из самых популярных моделей являются двухколпаковые печи, которые отличаются от обычных наличием двух колпаков, один из которых находится над вторым.

Существуют и другие виды данных печей, среди которых:

  • Колпаковые печи, в которые встроена камера для изготовления хлебобулочных изделий.
  • Банные колпаковые печи.
  • Колпаковые печи, которые используется только для отопления помещений.
  • Варочные колпаковые печи, которые изготавливаются из керамических кирпичей.
  • Варочно-отопительные печи.
  • Колпаковые печи, которые оснащены камином.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

  • Шамотный кирпич;
  • Глиняный кирпич марки М150;
  • Хорошего качества глина;
  • Очищенный песок;
  • Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

  • Шамотный кирпич;
  • Глиняный кирпич марки М150;
  • Хорошего качества глина;
  • Очищенный песок;
  • Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Особенности кладки: подготовка материалов

Печь колпаковая, которая описывается в статье, создается из полнотелого глиняного кирпича, который кладется в основу дымохода и корпуса. Следует выбирать изделия марки М-150 и выше, тогда как размер кирпича должен составить 250 x 120 x 65 мм. Для того чтобы определить количество кирпича для укладки такой печи, необходимо умножить количество рядов на 0,8. Этого объема будет достаточно для кладки корпуса, учитывая отбраковку и бой.

Для расчёта материала, который лежит в основе дымохода, необходимо действовать по другой схеме. Для начала определяется число кирпичей на один ряд, это число умножается на количество рядов. Для каждой конструкции это значение будет зависеть от высоты здания и габаритов печи. К полученному значению следует добавить 10% на бой, так удастся получить искомое число.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Как выложить печь

Процесс выкладывания печей – это очень важный этап всего процесса установки, ведь именно от нее будет зависеть устойчивость и эффективность печи. Кладка проводится в два уровня. На первом вам понадобятся раствор, для которого вам понадобится глина и вода, пластина из стали, кирпичи из огнеупорных материалов.

Процесс кладки на первом уровне состоит из:

  • Укладывания слоя альфоли на фундамент.
  • Укладывание кирпичей на слой альфоли.
  • Укладывания кирпича второго ряда, размещение поддувал и окон очистки.
  • Изготовления перегородки для нижнего и верхнего отсека.
  • Укладывания кирпичей из огнеупорного материала и установка ряда брусьев.
  • Выкладывания каминной топки для шестого ряда.
  • Выкладывания дымового отвода в седьмой ряд.
  • Выкладывания специального отсека для топки из огнеупорных кирпичей в девятый ряд.
  • Выкладывания решеток в двенадцатый ряд.
  • Изготовления перекрытия из огнеупорного кирпича, чтобы перекрыть доступы в дымоотвод.
  • Закрытия всех трубных ходов с помощью стальных пластин.

После выполнения мероприятий первого уровня, нужно переходить ко второму, здесь вам нужно:

  • Выложить крышу печи.
  • Перекрыть выходы в дымоходы.
  • Установить паросборники.
  • Создать вытяжку.
  • Установить пластину, которая выполняет функцию заборника и перекрыть ее кирпичами.
  • Выложить дымоходы с диаметром одного кирпича.

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Достоинства колпаковых печей

  • Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
  • колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
  • температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
  • на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
  • отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
  • по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;</li>температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;</li>на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;</li>для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;</li>отопительные модификации печек при компактных размерах могут отапливать значительную площадь;</li>по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Что понадобится для строительства

Сразу отметим, что для строительства печи лучше не брать кирпич, бывший в употреблении. Постоянные температурные перепады и так являются не самыми подходящими условиями для его эксплуатации, а если взять материал с усталостными напряжениями, то не исключено, что через пару-тройку лет стенки печи начнут попросту рассыпаться в труху. Итак, что понадобится подготовить для реализации нашего проекта:

  • полнотелый кирпич из красной глины M 150 в количестве 754 шт. – для кладки корпуса отопительного прибора и дымохода;
  • песок, 150 кг;
  • глина мелкой фракции, 130 кг;
  • кирпич огнеупорный — 63 шт., который понадобится для обустройства ядра печи; В продаже чаще всего встречается шамотный кирпич марок Ш-5 и ШБ-8. В нашем случае лучше взять последний, поскольку его габариты полностью соответствуют размерам красного кирпича.
  • поддувальная дверца, 1 шт.;
  • топочная дверца, 1 шт;
  • дверцы для прочистки каналов, 6 шт;
  • колосниковая решётка, 1 шт (минимальный размер 250х375 мм, который можно набрать из отдельных колосников);
  • стальная проволока для перевязки рядов;
  • металлический уголок;
  • задвижка дымохода, 1 шт;
  • асбестовый шнур или базальтовый уплотнитель — для герметизации мест установки чугунного литья.

Если вы когда-либо выполняли кирпичную кладку, то должны знать, что для этого понадобится:

  • кельма (мастерок);
  • ёмкость для приготовления раствора;
  • строительный уровень;
  • отвес и шнур;
  • молоток каменщика;
  • миксер для перемешивания смеси (можно воспользоваться насадкой для электродрели или готовить раствор вручную);
  • рулетка;
  • карандаш.

Если в процессе строительства потребуется подрезка кирпича для лицевой стороны печи, то эту работу лучше выполнять при помощи болгарки с установленным отрезным диском для камня и бетона.

Особенности эксплуатации и чистки печи

Сразу же испытывать печь на максимальных режимах нельзя, необходимо подождать высыхания её стенок. Именно поэтому возводить отопительный прибор рекомендуется в тёплое время года. В этот период достаточно открыть все проёмы кирпичного агрегата и подождать одну-две недели. Если же возникает необходимость просушить печь в холодную погоду, то её дверцы закрывают, а в топочной камере включают тепловентилятор или мощную лампу накаливания.

По истечении указанного срока печь на протяжении 5–7 дней протапливают 2–3 раза в сутки, каждый раз используя небольшое количество дров. О полном высыхании стенок свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки. И даже после этого печь не топят «на всю катушку». Работу на максимальной мощности проверяют только после нескольких дней регулярного использования.

Если агрегат протапливают исключительно дровами, то каждый раз чистить его от золы необязательно. В случае использования торфяных брикетов и угля печь освобождают от золы и пепла в начале каждого нового цикла. Что же касается очистки внутренних каналов и дымовой трубы от сажи, то эту процедуру проводят не реже чем один раз в сезон. В этих целях используют различные скребки и щётки, которыми удаляют нагар с вертикальных поверхностей. После этого сажу выгребают из газоходов металлическим совком и кочергой.

Берёзовые дрова

Уменьшить сажеобразование поможет правильный выбор топлива. Лучшими дровами считается древесина твёрдых пород — дуб, граб, бук и т. д. Практически не оставляют нагара берёзовые дрова и осина. К слову, опытные печники рекомендуют каждую десятую топку проводить именно осиновыми поленьями, утверждая, что это способствует удалению сажи из каналов и дымохода.

Не рекомендуется чистить печь выжиганием с применением легковоспламеняющихся жидкостей, дымного пороха (да-да, можно встретить и такие «полезные» советы), нафталина и т. д. Хорошего эффекта от этого вряд ли можно добиться, а вот близлежащим постройкам и собственному здоровью можно нанести значительный ущерб.

Нередко вызывает трудности растопка печи после длительного выхолаживания, например, в коттедже или на даче. Связано это с тем, что в каналы печи опускается холодный воздух, образуя трудноудаляемые газовые пробки. Возобновить тягу поможет проверенный метод. Для этого берут сухую бумагу или ветошь, смоченную керосином или жидкостью для барбекю, укладывают её поближе к вертикальному газоходу и поджигают. Интенсивное горение мгновенно вытолкнет застоявшиеся воздушные массы и восстановит работоспособность отопительного прибора.

Преимущества и недостатки печи

Преимущества:

    • высокий показатель коэффициента полезного действия 75-85% (КПД);
    • топливо сгорает при высоких температурах;
    • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
    • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
    • долговечность эксплуатации печи;
    • эстетичный, оригинальный внешний вид;
    • высокая эффективность, многофункциональность;
    • экономичность;
    • длительное сохранение тепла;
    • форма и дизайн печей могут варьироваться в зависимости от назначения;
    • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

      Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

  • совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

    Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

  • конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
  • особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

    И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

  • самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

    Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Принцип работы

Печь колпаковая, о которой ведется речь в статье, сконструирована по особому принципу, он предполагает движение горячих газов по каналам. Кирпич нагревается, вследствие этого сами газы охлаждаются. Причём тяга здесь совершенно необходима, ведь благодаря ей возможно движение воздушных масс. Такой отопительный прибор состоит из отдельных колпаков, которые перевернуты вверх дном. Иногда они располагаются друг над другом, в остальных случаях – один за другим, однако конструкции сообщаются между собой с помощью сухого шва. Его заполняют теплоизоляцией или раствором, через это пространство газ переходит из одного колпака в другой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
