Составляем схему обвязки котла отопления на твердом топливе

Схема отопления котла

Схема отопления котла, а вернее её составление, это задача, требующая правильного подхода. Владелец постройки обязан выбрать наиболее оптимальный вариант отопления своего жилища, опираясь на свои материальные возможности и топливо, которое можно найти без труда.

Регулируемая отопительная система в двухэтажном доме

В данном случае представлена схема отопительной системы двухэтажного дома. Чаще всего устанавливают водяную отопительную систему, хотя, последнее реме все большей популярностью пользуются отопительные системы воздушного типа. Представленная схема может быть взята за основу и для более объемных объектов, при учете правильной адаптации под конкретную ситуацию. Схема может быть реализована самостоятельно, хотя наилучшим вариантом будет монтаж высококвалифицированными специалистами. Это связано с некоторыми нюансами, которые могут иметь место во время реализации отопительной системы, и при дальнейшей её эксплуатации.

Далее представлены элементы, которые понадобятся для обустройства отопительной системы в двухэтажном доме:

  • металлопластиковые трубы необходимого диаметра;
  • котел;
  • несколько дросселей;
  • конвекторы газа;
  • несколько кранов;
  • отопительные батареи;
  • кронштейны.

2 Открытая схема

Существует несколько способов обвязки источника тепла. Наиболее распространенной считается схема подключения твердотопливного котла к системе отопления открытого типа. К преимуществам такой обвязки относятся:

  • высокая производительность;
  • простота сборки системы;
  • безопасность;
  • отсутствие энергозависимости;
  • невысокая стоимость оборудования.

К недостаткам можно отнести сложность управления температурой теплоносителя. Попадание кислорода в систему через открытый расширительный бак приводит к коррозии внутренней поверхности трубопроводов.

Для ограничения попадания кислорода в расширительную емкость нужно добавить масляную жидкость, чтобы образовалась пленка по всей площади поверхности теплоносителя.

Утепление арматуры

Рассмотрим вопрос необходимости утепления арматуры. Большая протяженность труб, много фитингов и высокие рабочие температуры в системе приводят к потерям тепла. На готовых объектах не утепленное должным образом отопительное оборудование перегревает окружающее пространство. В помещении, где установлен котел и теплоаккумулятор, температура может достигать плюс 27 градусов в сильный мороз. Топливо расходуется нерационально, а эффективность системы снижается. После утепления труб удается отвоевать несколько градусов и снизить расход топлива.

Утепляя арматуру надо помнить о том, что при работе со стороны котлов трубы сильно нагреваются, так как могут транспортировать воду горячее 100 градусов. Пенополиэтиленовая изоляция в этом случае не подходит. Ее можно ставить только в другой части контура со стороны радиаторов системы отопления. В котельной на горячие трубы лучше надеть более устойчивую к нагреву каучуковую изоляцию. Стоит дополнительно изолировать также фитинги и другую арматуру.

По технике безопасности не рекомендуется изолировать насосы. Это оборудование имеет ограничение, не допускающее превышения норматива по температуре окружающей среды. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо.

Обвязка систем закрытого типа с естественной циркуляцией

Принципиальное отличие данного метода от предыдущего заключается в том, что устанавливается закрытый мембранный бак. В приоритете его монтаж должен осуществляться на обратной линии отопительной системы

При этом важно соблюдать требование, которое касается его объема. Так, количество теплоносителя в мембранном баке должно быть не менее 10 % от суммарного количества жидкости в системе

Схема обвязки твердотопливного котла подразумевает использование предохранительного клапана для сброса давления, а также воздухоотводчик. Монтаж оборудования может быть осуществлен раздельно или в одно устройство, что будет являться группой безопасности котла. Кстати, необходимо понимать, что большая часть современного отопительного оборудования уже имеет все эти элементы в своей системе, поэтому дополнительный монтаж не понадобится.

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

  • электрическое;
  • твердотопливное;
  • жидкотопливное;
  • газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Изолирующие маты

Решились вы на замену радиаторов или нет, все равно нужно подумать о том, как отсечь потоки тепла, которые идут наружу. Для этого есть специальные алюминиевые изолирующие маты, которые устанавливаются на стену за радиатором отопления. Если брать блочную хрущевку, то с установленными матами теплоотдача от батареи увеличивается на 20 процентов.

Изолирующий мат устанавливается легко. Нужно в утеплителе прорезать отверстия для крюков, на которых висят радиаторы. На саму стену нанести силикон или же монтажный клей. Далее берем изоляционные экраны, одеваем на крюки и прижимаем к стене, постепенно разглаживая. Не стоит использовать изоляционные маты изготовленные из минеральной ваты. Стекло входящее в состав может повредить вашему здоровью. Теплоизоляционные маты должны быть выполнены из натуральных или же органических волокон.

Обратите внимание: Система теплый пол, рекомендации по выбору

Если вы хотите придать эстетический вид старым радиаторам, то необходимы специальные экраны для радиаторов. Многие их делают сами, многие покупают. Помните, что не каждый экран будет хорош, так как при их установке следует также учитывать теплопроводимость.

Твердотопливные котлы из чугуна и стали

Чугунные котлы обладают более высокой устойчивостью к коррозии, чем стальные. Это важный момент, так как во время розжига котла на твердом топливе, пока температура в камере сгорания не превысит температуру точки росы, в камере сгорания происходит образование конденсата. Эта роса является не просто водой, когда горит уголь, она превращается в очень агрессивную среду. По этой причине, коррозия на стальном котле появится раньше, чем на чугунном.

Стальной теплообменник намного раньше прогорит из-за того, что чугун имеет более высокую огнестойкость. Но, чугунный котел является более хрупким, чем стальной, и может сломаться, если по нему придется случайный удар. Для чугунных котлов губительны температурные перепады – температура нагретой жидкости не должна превышать температуру обратного потока более чем на 20 ºC.

Котлы из чугуна делятся на секции, а это дает возможность для транспортировки по частям. Если неисправность обнаружена в одной секции, то не придется заменять весь котел. Эти опции отсутствуют в стальных котлах, которые являются цельным изделием. Стальной котел намного проще в изготовлении, в то время как для изготовления чугунного следует применять специальные литейные технологии.

Конфигурация стальных котлов может быть абсолютно разной, в то время как котлы из чугуна являются очень похожими. Причина этого в особенностях секционной конструкции. Так как чугунные котлы сложно оптимизировать, их КПД получается чуть заниженным в сравнении со стальными.

Дополнительные контуры

Устройство дополнительных контуров — это еще один способ предотвратить перегрев теплоносителя. Вот какими они бывают:

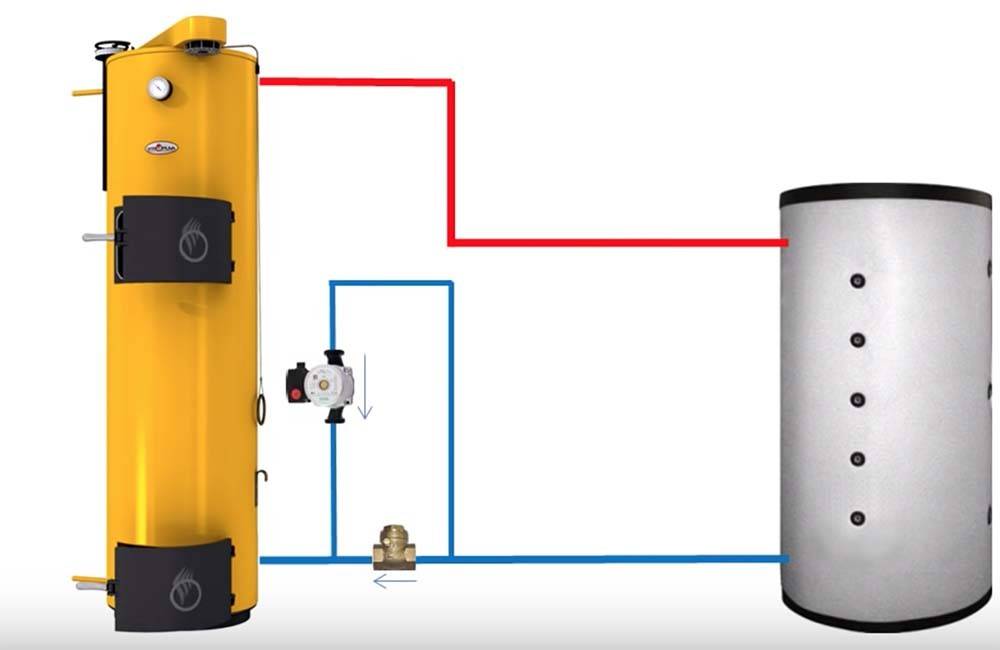

Гравитационный контур

Устраивается на случай внезапного отключения циркуляционного насоса. Это небольшой контур, построенный по правилам естественной (гравитационной) циркуляции: большой диаметр труб, большие уклоны, наличие разгонного коллектора. Обычно к нему подключают бойлер косвенного нагрева.

Пока работает насос, создаваемое им давление запирает обратный клапан, установленный в гравитационном контуре, вследствие чего последний является отрезанным от системы. Когда же насос отключится, среда будет циркулировать самотеком через гравитационный контур.

Аварийный контур

На вводе холодной воды устанавливается термоклапан, управляемый термодатчиком.

Как только последний зафиксирует перегрев, клапан откроется и в теплообменник начнет поступать холодная вода, охлаждая теплоноситель.

Отобрав тепло, вода стекает в канализацию.

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

  • Упрощенная установка и обвязка;
  • энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
  • компактность котла и вспомогательного оборудования;
  • низкая стоимость обслуживания системы;
  • высокая ремонтопригодность;
  • надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе «теплый пол».

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

  1. Необходимость иметь надежный источник электроэнергии.
  2. Необходимость выполнение балансировки контуров нагрева.
  3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
  4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
  5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

  1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
  2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
  3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: «тёплые полы» и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

Обвязка твердотопливного и газового котла (электрокотла)

Данная обвязка актуальна и пользуется спросом у жителей загородных домов. Она позволяет организовать круглогодичный комфорт в доме, включая в общую обвязку несколько источников обогрева. Как правило, устанавливаются пары из газового котла отопления с устройством на твердом виде топлива, а также твердотопливное оборудование с электрокотлом.

Твердотопливный котел+электрический

Схема обвязки газового и электрического устройств с дровяным одинакова, достаточно проста, потому что использует теплоаккумулятор одновременно и как гидрострелку. Это позволяет снабжать теплом эффективно сразу большое количество обогревательных точек (радиаторы, теплый пол, бойлер, полотенцесушитель и т.д.). При этом тепло газового котла отопления (электрического) и дровяного заряжает буферный бак, а затем уже он снабжает энергией тепловой конечные точки обогрева.

Существует также другой вариант совместного подключения газового котла отопления (электрокотла) и твердотопливного, без использования емкости буферной, потому что это достаточно дорого. Здесь главным источником обогрева выступает котел дровяной, газовый – вспомогательный.

Принцип действия. После прогорания твердого топлива температура воздуха снижается. Это фиксирует установленный в комнате датчик и сразу же запускает котел газовый. Остывающий главный котел отключается автоматически. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Теперь уже в обратном порядке датчик комнатной температуры отключает газовое устройство обогрева.

Схема с такой обвязкой проста, ее можно самостоятельно установить.

Открытый тип с естественной циркуляцией

Самая простая обвязка с минимальным количеством приборов, полной независимостью от электроэнергии. Движение жидкости по системе происходит естественным образом из-за общего расположения труб под небольшим уклоном. Котел устанавливается на полметра ниже уровня радиаторов. Минимальное количество механизмов запорных, приборов регулирующих и т.д.

Такая обвязка эффективна для маленького дома с небольшим количеством потребителей теплоэнергии. Расширительный бак открытого типа устанавливается как можно выше, на чердаке, например.

При этом температуру теплоносителя откорректировать нельзя. А через открытую расширительную емкость часто попадает воздух, влияющий на пагубно внутреннюю поверхность патрубков.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

  1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
  2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
  3. Смешанная схема.


Комплект элементов обвязкиВ решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

  1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
  2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
  3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
  4. Отопительные приборы – радиаторы, батареи или регистры;
  5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
  6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Обвязка с принудительной циркуляцией

Она имеет почти такое строение, как закрытая система с естественным движением теплоносителя. В этом случае появляется дополнительный элемент в виде циркуляционного насоса. В большинстве случаев его монтируют на обратную линию подачи после мембранного бачка и перед входным штуцером теплообменника.

Этот циркуляционный насос всегда работает вместе с датчиком температуры. Его также монтируют на трубу обратной линии.

Благодаря такому насосу можно более гибко управлять работой системы. Появляется возможность устанавливать на каждый радиатор запорную и регулирующую арматуру. Теперь вода способна под давлением, созданным циркуляционным насосом, легко пройти более узкие участки трубопровода из полипропилена.

Использование такого насоса делает систему зависимой от электроснабжения.

Различные трубы для обвязки настенного газового котла

Что такое обвязка котла отопления

Обвязка котла отопления это подключение газового котла к системе отопления, водоснабжения (если она предусмотрена) и  газу, как топливу. В обвязку котла входит подключение всех необходимых приборов, обеспечивающих надежную работу и управление котла.

Согласно строительным нормативным документам и инструкциям производителей подводка газа к котлу отопления должна осуществляться только через жесткое соединение.

Под жестким соединением подразумевается металлическая труба, а соединение производится по сантехническим технологиям соединений металлических труб, через металлический «сгон». Также подойдут полипропиленовые трубы со стекловолокном для горячего водоснабжения.

Если вы живете в Казахстане вы можете посмотреть и скачать каталог труб на сайте

Важно

Важно! В качестве уплотнения соединений трубы газового подвода, используются ИСКЛЮЧИТЕЛЬНО, прокладки из паронита. Другие прокладки типа резина, а также уплотнение резьбы соединений фум-лентой и паклей ЗАПРЕЩЕНЫ

Паронит это уплотнительный материал на основе асбеста, минеральных волокон и каучука, изготовленный методом вулканизации и отличается не горючестью.

Подвод труб отопления и водопровода

Во всех инструкциях и нормативах сказано, что соединения водопроводных труб и труб отопления с газовым котлом должно быть, также, жесткое. Это значит, что можно использовать любые трубы для обвязки газового котла, а само соединение труб отопления и водоснабжения с газовым котлом выполняются через металлические сгоны.

Соединение труб в обвязке выполняются по стандартам простых сантехнических соединений, а именно:

  • Металлические резьбовые соединения делаются с уплотнительной подмоткой;
  • Полипропиленовые трубы соединяются на специальной сварке;
  • Полиэтиленовые трубы соединяются на обжимных фитингах;
  • Металлопластиковые трубы соединяется цанговыми соединениями или компрессионными фитингами;
  • Соединения медных труб пропаиваются или соединяются цангой.

Трубы для обвязки настенного газового котла

Для обвязки настенного газового котла используются любые трубы, нормированные для сантехнических систем (водяной и отопительной), а именно:

  • Трубы полипропиленовые;
  • Трубы металлические;
  • Трубы медные;
  • Трубы из сшитого полиэтилена;
  • Металопластиковые трубы.

Каждая из перечисленных труб имеет свои особенности соединений и подключений, о которых в следующих статьях.

Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

твердотопливный котел сверхдлительного горения своими руками

Процесс изготовления котла своими руками.

Первым делом надо подготовить все необходимые заготовки:

  1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
  2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
  3. 4-миллиметровые листы конструкционной стали для корпуса.
  4. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
  5. Труба Ду150 (патрубок для присоединения дымохода).
  6. Труба прямоугольная 60х40 (воздухозаборник).
  7. Стальная полоса 20х3 мм.
  8. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
  9. Асбестовый шнур для герметизации проемов.
  10. Ручки для дверок заводского изготовления.

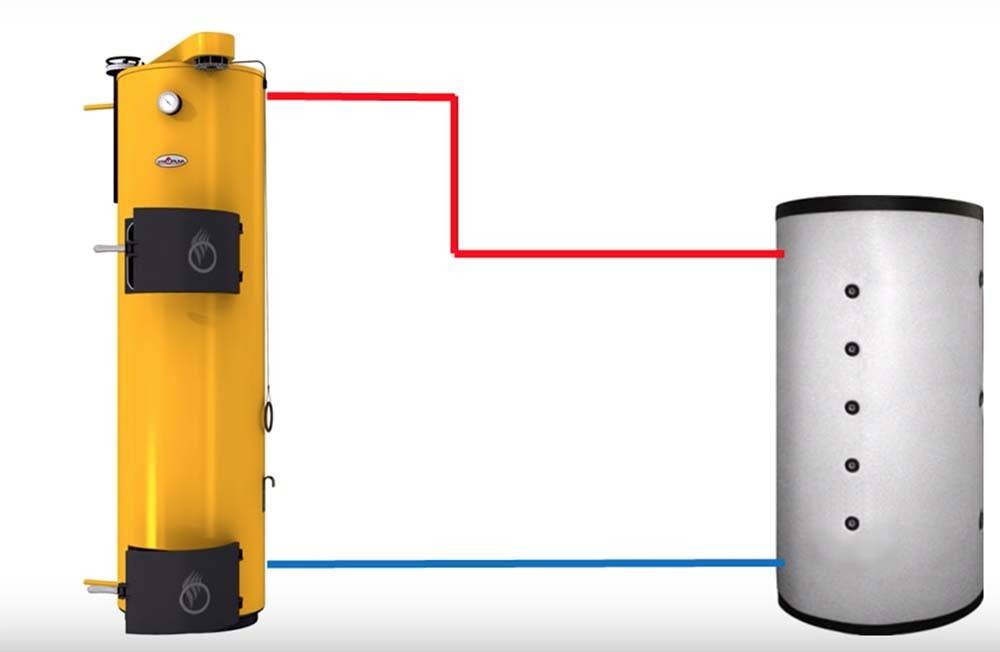

Обвязка твердотопливного котла с теплоаккумулятором

Для оборудования, работающего на топливе твердом, рекомендуется устанавливать теплоаккумулятор. Представляет собой буферную емкость для накопления, а затем сохранения выработанного котлом тепла.

Очень выгодное устройство, ведь оно позволяет повысить КПД оборудования твердотопливного, и при этом сэкономить отопительный материал.

Схема обвязки твердотопливного котла с буферной емкостью выглядит следующим образом. Патрубки входа и выхода из теплогенератора подключаются к аккумулятору тепла, а от него – к элементам отопления. Теперь образовывается сразу два контура:

  1. между буфером тепла и котлом;
  2. между буфером и обогревательными приборами дома.

Проходя по обогревательной системе, теплоноситель заполняет буферный бак. При чем внизу проходит жидкость остывшая от обогревательных элементов, вверху – горячая от котла. Буфер накапливает тепло, когда топка работает на полную мощность. После прогорания топлива накопленное тепло из бака отдается по системе отопления еще определенное время. После буфера накопительного устанавливается насос, клапан трехходовой для корректировки температуры отопительной жидкости.

Схема обвязки твердотопливного котла с баком аккумулятором экономит топливо, позволяя делать закладку угля, дров значительно реже. Необходимо учитывать, что при такой обвязке мощности котла должно хватить на отопление и на прогрев буферной емкости.
