Схема обвязки газовых и электрических котлов отопления

Разновидности

Конструктивные подходы, принципиальные схемы электрогенераторов тепла обуславливают широкий диапазон мощностей для этого вида котлов.

Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

  1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.
  2. Электродные . Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).
  3. Индукционные . Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

Назначение обвязки

Обвязкой называют комплекс теплотехнических устройств, которые обеспечивают подачу нагретого теплоносителя к батареям, и которые отвечают непосредственно за бесперебойную работу нагревателя. Кроме этого, благодаря ней идет равномерное распределение тепла по дому и повышается надежность эксплуатации всей системы.

По сути, обвязка котла – правильный и точный расчет каждого параметра элемента в системе, с учетом их точного монтажа. Отопление должно не только давать тепло, но и надежно функционировать. Поэтому, если планируется наличие большого количества дополнительных элементов, то этому вопросу нужно уделить особое значение.

Сразу стоит сказать, что универсальной обвязки нет. В каждом конкретном случае потребуется учитывать свою специфику нагревателя и те элементы, которые будут присутствовать в системе. Но есть ряд правил и оборудования, которые присутствуют всегда. При обвязке полипропиленом, вне зависимости от вида топлива и самого котла, в системе должны быть:

  • котел одноконтурного или двухконтурного типа;
  • расширительный бак – обыкновенная емкость (для естественной системы) или гидравлический с мембраной (для принудительной системы);
  • трубы из полипропилена и фитинги к ним;
  • радиаторы – могут быть из стали, чугуна, алюминия или биметалла;
  • байпасы – используются в более сложных системах обвязки, так как позволяют отключать определенные участки водопровода от контура.

Система отопления может быть двух типов – естественной и принудительной. В первом случае, теплоноситель двигается по трубам согласно законов физики, а во втором, в обвязку включают циркуляционный насос. Поэтому при принудительном типе, кроме всех выше перечисленных элементов, еще потребуется устанавливать кран Маевского и насос.

Если схема подразумевает подачу теплоносителя к каждому прибору по индивидуальным магистралям, то для этого нужен коллектор. Такой прибор обеспечивает подачу и возвращение воды по трубам. Когда есть необходимость регулировать качественные и количественные характеристики, то в систему встраивается дополнительное еще и приборы контроля – манометр, термостат и гидравлическая стрелка.

В обвязке есть свои нюансы, с которыми нужно в обязательном порядке ознакамливаться. Иначе, нет гарантии, что отопительная система будет работать исправно. В зависимости от вида котла, такую работу можно выполнить самостоятельно или пригласить профессионалов. Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.

Схема подключения вспомогательного электрокотла

Когда электрический нагреватель дополняет собой другой, например, газовый, то его обвязка выполняется параллельно

В процессе обратите внимание на следующие моменты:

  • Насосы устанавливают в каждой схеме циркуляции. Для газовой и электрической – отдельные.
  • В обеих схемах должны присутствовать правильно установленные обратные клапаны для предотвращения неправильной циркуляции теплоносителя (воды) с созданием обратных потоков, что приведет к проблемам.

Каждый установленный в системе котел подключают к ней параллельно. Только при таком способе вы обеспечите нормальную циркуляцию теплоносителя. Установка обратных клапанов обеспечит движение теплоносителя исключительно в направлении от котлов.

Работу насосов (включение и выключение) синхронизируют с работой нагревателей. Если какой-либо насос не отключится при выключении одного из котлов, он станет нагнетать теплоноситель из обратной линию в линию нагнетания, чрезмерно его охлаждая. Это приведет к падению температуры в системе.

Аварийная обвязка котла отопления

Подключение многих отопительных котлов к сети переменного тока приводит к тому, что владельцы устройств с принудительной циркуляцией теплоносителя прибегают к использованию аварийной схемы обвязки. Естественно, стоимость таких работ будет немного выше, чем при стандартной обвязке, но позволит пользоваться отоплением вне зависимости от наличия электроэнергии. На сегодняшний день специалистами рассматриваются следующие аварийные варианты подключения котлов.

  1. Подключение кота к бесперебойному источнику питания или генератору. Но по причине потребления циркуляционным насосом достаточно большого количества электричества бесперебойное устройство должно снабжаться батареей просто с огромнейшим объёмом аккумулятора. В свою очередь, запуск генератора требует обязательного вмешательства человека.
  2. Более удобным считается создание конвекционного контура, который конструктивно похож на классическую обвязку системы отопления, но со значительно меньшим размером, достаточным для съёма излишков тепловой энергии во время отсутствия электричества.
  3. Отдельный аварийный контур является наиболее предпочитаемым по той простой причине, что в такой схеме обвязки задействован как принудительный, так и естественный способ циркуляции теплоносителя.

Правильно подобрать схему обвязки газового котла отопления можно только исходя из габаритов отапливаемого здания. Для маленьких строений приемлемо отопление с естественной циркуляцией воды по трубам. Дома с несколькими этажами лучше отапливать котлами с рециркуляционным насосом для принудительной подачи теплоносителя. В помещениях с тёплым полом, подключённым в общую отопительную сеть, используют сложные схемы обвязок с несколькими насосами для равномерного распределения нагретой воды. Схемы обвязки, включающие в себя гидравлический уравнитель, подходят к домам с множеством комнат на нескольких этажах.

https://youtube.com/watch?v=owCRvUbz1CI

Почему так важно выполнить обвязку котла по всем правилам?

Многие хозяева, которые решают сделать обвязку газового котла своими руками, недооценивают важность правил ее выполнения. А ведь правильно сделанная обвязка способна:

  • предотвратить завоздушивание;
  • избавить от песка, солей и ржавчины;
  • не дать превысить предельно допустимое давление в системе;
  • восполнить лишнее тепловое расширение;
  • дать возможность подсоединить несколько контуров.

Правильно выполненная обвязка обеспечивает надежность, хорошую производительность и безопасность всей системы.

Рекомендации по выполнению обвязки одноконтурного газового котла

Чтоб не ошибиться при выполнении обвязки одноконтурного газового котла, следует соблюдать определенные рекомендации:

  1. При обвязке нового газового котла и старой системы следует хорошо промыть трубы и радиаторы, чтобы скопившиеся отложения не снижали эффективность отопления.
  2. Фильтры, как правило, располагают на горизонтальном участке трубы перед агрегатом. Нужно ставить их так, чтобы нарисованная стрелка совпадала с направлением движения теплоносителя. Отстойник должен располагаться снизу, чтобы грязь не забивала сам фильтр.
  3. Соединения труб с патрубками следует осуществлять с помощью муфт – «американок».
  4. Запорную арматуру и обратный клапан нужно устанавливать перед входом в котел подающей трубы, а на обратке монтировать циркуляционный насос.
  5. Подвод магистрального газа следует производить жесткой или гибкой металлической трубой. Для уплотнения соединения следует использовать только паронитовую прокладку.

Обратите внимание! Если в Вашем населенном пункте случаются перебои с газом и электроснабжением, то следует предусмотреть аварийный режим работы. На случай отключения электричества желательно иметь бензиновый генератор, который сможет питать отопительное оборудование до возобновления подачи электроснабжения

При проблемах с газом в обвязку можно включить электрокотел.

Схема подключения двух котлов с ручным управлением

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные расширительные баки и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Схема обвязки с теплоаккумулятором

Иногда требуется установить теплоаккумулятор. По сути, это резервуар с теплоносителем. Его функция – накапливание излишков тепла с последующей отдачей в систему при необходимости. Аккумуляция происходит, пока котел работает.

Электрокотел с теплоаккумулятором

Когда работа прекращается, тепло постепенно возвращается в систему. Аккумулятор тепла бывает герметичным или негерметичным. Последний тип используется в системах естественной циркуляции. Его устанавливают в самой верхней точке. Попутно он играет роль расширительного бачка. Установка данного агрегата позволяет реализовать работу системы отопления с электрокотлом самотеком.

На видео показана обвязка газового и электрического котла:

https://youtube.com/watch?v=jeQY9_rhACs

В этом случае применяется измененная схема обвязки. Для увеличения скорости нагрева теплоносителя в аккумуляторе устраивают дополнительный контур, который называют контуром разогрева.

Схема предполагает включение дополнительного насоса в малый контур. Если электричество пропадет, теплоноситель станет циркулировать исключительно между аккумулятором тепла и радиаторами.  В схему еще включают грязевик и запорную арматуру.

Схему собирают таким образом, чтобы насос не создавал дополнительного сопротивления теплоносителю. С этой целью рекомендуется его ставить в обходной линии через обратный клапан или шаровый кран.

При таком подключении вода не сможет возвратится в теплоаккумулятор, а в случае проблем с электричеством будет проходить по обводной линии мимо насоса.

Схема обвязки («классический» вариант)

Схема подключения электрокотла должна обеспечивать отсутствие значительных перепадов температуры. Чаще всего используются двухконтурные котлы. проходя по малому контуру, вода (масло или антифриз) нагревается, после чего идет по большому. Это в схеме тоже нужно учесть.

Обвязка электрокотла предполагает наличие:

  1. Кронштейнов;
  2. Фильтра;
  3. Запорной арматуры;
  4. Клапанов (обратных и предохранения);
  5. Бака расширения;
  6. Насоса (если требуется);
  7. Термометра и манометра;

Выделяют следующие типы обвязки:

  1. С установкой контура горячей воды (масла или антифриза): перед тем, как поступить в кран, теплоноситель проходит через электрокотел;
  2. С подключением к системе теплого пола;
  3. Обычное подключение к электросети.

При обвязке двухконтурного котла ее тип обусловливается моделью (со смесителем или без). Его достаточно сложно установить дома своими руками, поскольку здесь наряду с правильностью подключения к электросети приходится контролировать еще и подключение к ГВС.

Схема подключения электрического котла своя у каждой модели (она прилагается при покупке вместе с устройством). Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. За 5-30 тысяч рублей специалисты выполнят такую работу. Зато, если совершить ошибки на первом этапе, можно впоследствии не только понести гораздо большие расходы, но и подвергнуть опасности себя и других жильцов частного дома.

В каких случаях необходимо установить два котла

Решение по установке второго котла возникает чаще всего в случаях, когда базовый котел не может самостоятельно нести всю тепловую нагрузку внутридомовой системы отопления. Такая схема устранят проблему дефицита мощности котельного оборудования.

Тем не менее, существуют и иные причины подключение двух котлов в одну систему отопления для обеспечения санитарной температуры   в помещении:

  1. Ошибочный предварительный расчет тепловой мощности отопительных установок.
  2. Увеличенная отапливаемая площадь дома.
  3. Необходимость увеличения функциональных возможностей источника теплоснабжения, например, установку системы ГВС или подогрев воздуха в калориферных установках.
  4. Увеличение периода автономной работы источника отопления при применении разных видов энергоносителей, например, твердое топливо днем и электроэнергии по дифтарифному учету в ночное время.
  5. Недостаток запасов по основному топливу, позволяет использовать два котлоагрегата, работающих на разных видах топлива.

Нюансы подключения и схемы обвязки

Пред тем как выполнить расчет схемы теплоснабжения проводят тепловой расчет и выбор оборудования электрического котла для отопления. Здесь контрольным показателем является перепад температур теплоносителя на входе и выходе из котла.

Технологически процесс протекает таким образом, что первоначально сетевая вода движется по малому контуру, для того чтобы получить рабочую температуру горячей среды, далее она перемещается к потребителям по главному отопительному контуру, для обеспечения необходимой температуры внутреннего воздуха на объекте. Поэтому, чтобы выполнить все технологические условия, необходима обвязка нескольких контуров.

Типовые проекты обвязки ЭК отопления предусмотрены для следующих вариантов:

  • с принудительным контуром циркуляции;
  • с естественным контуром движения горячей воды;
  • классическая схема обвязки разводки;
  • с использованием первично-вторичных колец.

Обвязка электрического котла с естественным контуром движения горячей воды

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов

Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный

Группа безопасности состоит из:

  1. Клапана для стравливания воздуха.
  2. Предохранительного клапана для снижения давления.
  3. Манометра.

Обвязку делают по такой схеме:

  1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
  2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
  3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
  4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
  5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
  6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование — бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

  • На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
  • Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
  • Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Закрытая система

Элементы

Обвязка котельной в частном доме с закрытой системой отопления включает:

Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Устройство мембранного бачка.

Предохранительный клапан с дренажной трубкой.

Устройство автоматического воздушника.

Манометр для визуального контроля давления.

Три в одном: группа безопасности котла.

В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.

Схема

И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом, на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.

Почему именно так?

  • Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
  • Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Группа безопасности чаще всего ставится на выходе котла.

Расположение элементов обвязки.

Нюансы монтажа

Прежде всего, следует сказать, что существует два типа систем с электрическим теплогенератором:

  1. С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
  2. С принудительной циркуляцией (видео с подробным разбором установки насоса вы можете найти на сайте). Возможно расположение котла в любой точке цепи (за исключением самой высокой).

Многие владельцы частного дома устанавливают не один, а два электрокотла. «на всякий случай». Если резервное устройство работает не на всю мощность, то монтаж электрического котла производится параллельно, так, чтобы оба генератора работали с одинаковой силой.

Электрокотел для обогрева – виды, плюсы и минусы

Современному покупателю доступны следующие 3 разновидности электрокотлов:

  • Классические. В основе установки лежит ТЭН, размещенный в теплообменном баке. Вода, проходя через теплообменник, контактирует с разогретой поверхностью ТЭНа, нагревается и распределяется по тепловому контуру системы. Главная особенность разновидности – простота монтажа, обслуживания и эксплуатации, распространенность моделей.
  • Электродные. Разогрев теплоносителя осуществляется за счет сил, возникающих при прохождении электрического тока через толщу соленой воды от одного электрода к другому. По истечение срока службы электроды из-за растворения потребуется периодически менять.
  • Индукционные. Принцип работы устройства основан на производстве тепла за счет возникновения вихревых токов в теплообменнике. Главным рабочим элементом является ферромагнитный стержень, монтированный в трубе из диэлектрика. Основной минус – высокая стоимость.

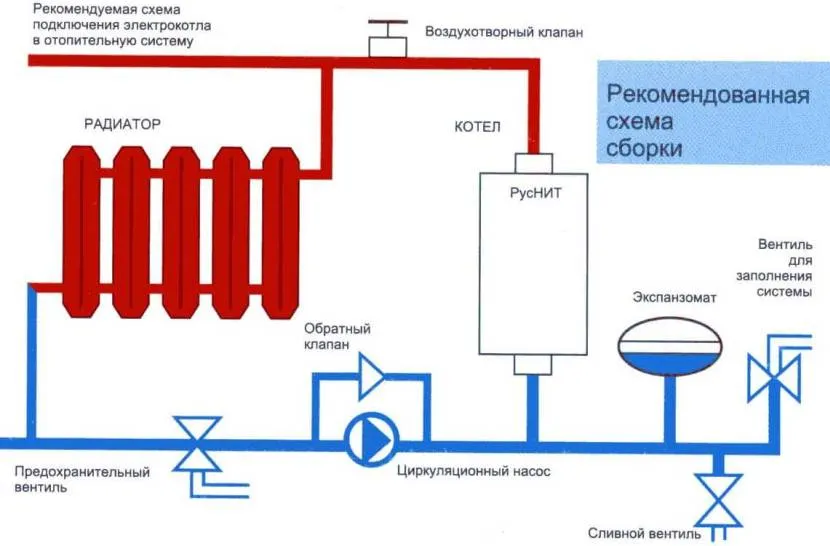

Установочная схема электрокотла для частного домаИсточник setafi.com

Чаще всего система отопления дома оснащается ТЭН-овыми разновидностями электрических котлов – ввиду простоты их монтажа и дальнейшего обслуживания, а также оптимальной стоимости и доступности. Среди их главных плюсов выделяются:

  1. Высокий КПД.
  2. Монтаж без специального разрешения.
  3. Пожарная безопасность. Для работы не требуется применять газ или горючие жидкости, а механизм действия исключает процесс горения.
  4. Длительный срок консервации. Способность сохранения полной работоспособности при простое от полугода и дольше, что особенно актуально для дачных домов.
  5. Минимальные размеры и вес.
  6. Возможность установки в любом помещении, без оборудования специальной котельной. Если габариты и условия позволяют, котел можно монтировать даже на кухне или в прихожей.
  7. Большое разнообразие моделей по мощности и варианту установки.
  8. Экологическая безопасность. При работе агрегат не выделят дыма, газа, копоти и сажи, и потому считается безвредным для человека и окружающей среды.

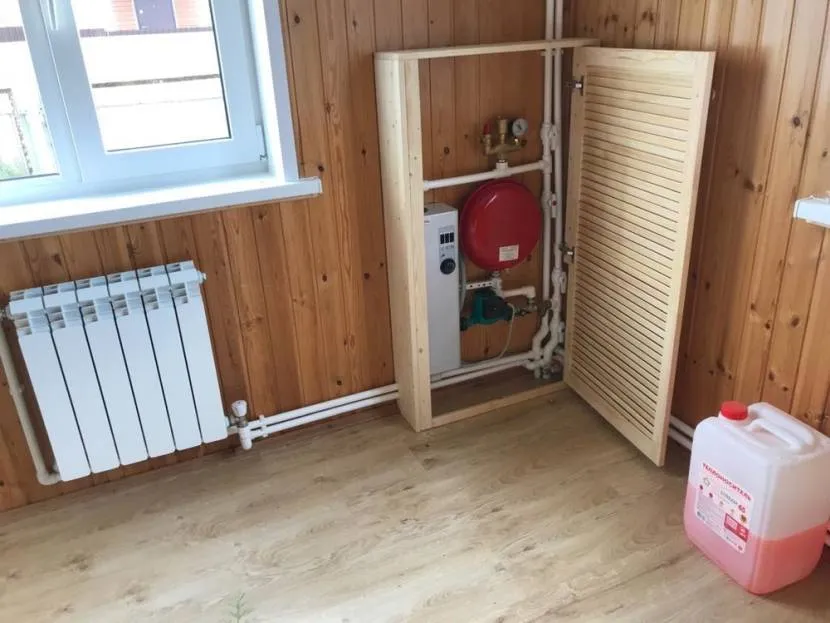

Пример установки компактного электрокотла в домеИсточник inrosstroy.ru

Главный недостаток проявляется в большом потреблении электроэнергии, что особенно актуально в регионах с высокими тарифами. Нивелировать его можно путем установки теплового накопителя. Также ввиду того, что прибор работает от сети на 220В, а то и все 380 вольт, возможно поражение электрическим током домочадцев. Поэтому подключение должно выполняться строго по электромонтажным правилам с обязательным заземлением токопроводящих частей.

Схема подключения котла к системе отопления

в теплообменнике вода и горячие газы обязательно должны идти противотоком, потому что при любой автоматике он может взорваться;
очень важно не перепутать трубы холодной и горячей воды.

После выполнения гидравлической обвязки следует еще раз тщательно осмотреть всю систему.

Если для системы отопления был использован антифриз, то его необходимо слить и промыть водой систему несколько раз. Примесь в воде антифриза может вызвать взрыв.

Желательно использовать фильтры для грубой очистки. Располагать их необходимо внизу системы. Опасная ситуация может возникнуть при скоплении грязи между тонкими ребрами теплообменника. В начале и конце сезона отопления через «грязовики» необходимо слить отстой, проверить их состояние и промыть всю систему.

Если у конструкции имеется расширительный встроенный бак и система обезвоздушивания, то лучше убрать прежний бак. При этом наглухо перекрывают прежний кран, перед этим проверив его состояние. Опасная ситуация может возникнуть из-за подсоса воздуха.

Аварийная обвязка

Как бы ни была реализована обвязка двухконтурной схемы, в ней непременно должны присутствовать способы контроля и управления системой на случай непредвиденных аварийных ситуаций. Чаще всего это – внезапное отключение электричества.

Однако в случае если аккумуляторы используются достаточно редко – их периодически следует проверять, и в случае необходимости – заряжать.

Если принцип работы электрического котла отопления предполагает, что в системе задействована исключительно водопроводная вода (что бывает редко), то важно учитывать, что нередко при отключении электричества водоснабжение также прекращается. И вспомогательные аккумуляторы не помогут восстановить количество теплоносителя

Иногда на случай аварийных ситуаций создается вспомогательный контур с естественной циркуляцией теплоносителя. Как правило, он значительно меньшего размера и охватывает лишь часть помещений.

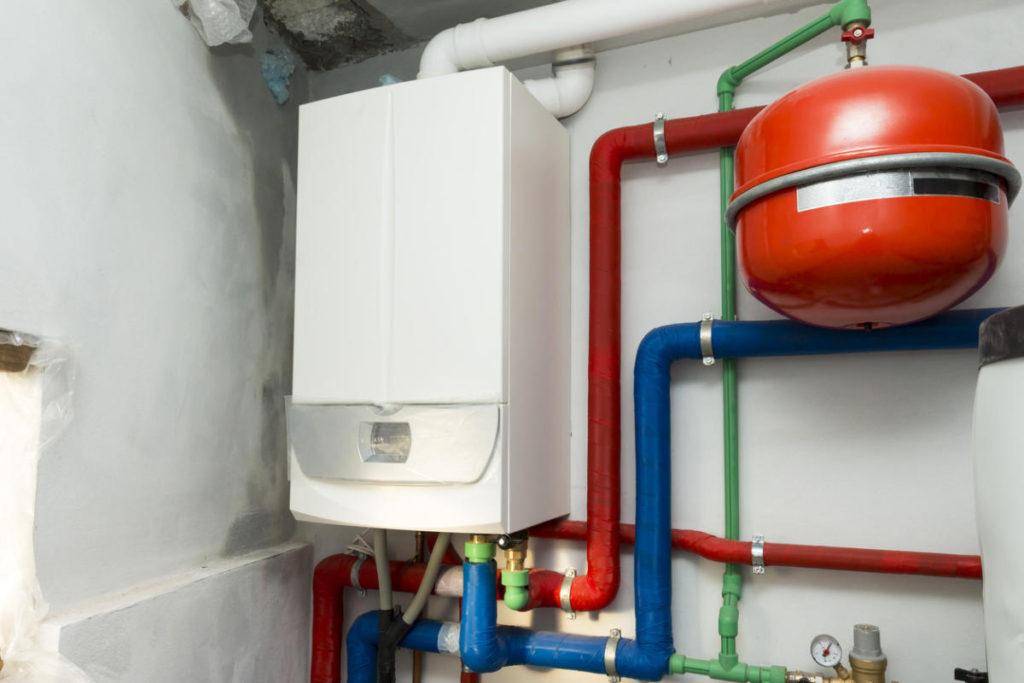

Что может входить в обвязку одноконтурного газового котла?

В обвязку одноконтурного агрегата может входить:

  • газовый котел;
  • система радиаторов;
  • предохранительный клапан;
  • расширительный бак;
  • воздухоотводчик;
  • циркуляционный насос;
  • бойлер косвенного нагрева;
  • гидрострелка;
  • фильтры грубой очистки.

Предохранительный клапан необходим, чтобы сбросить избыток теплоносителя в случае роста давления в контуре. Иначе это может привести к разрыву труб. Излишки воды выводятся через дренажную трубу в канализацию.

Большинство газовых агрегатов имеют свой расширительный бак – он необходим для компенсации повышенного объема воды или антифриза в отопительном контуре. Объем мембранного бака не должен быть меньше 10% от количества теплоносителя. Если система отопления слишком велика и встроенной расширительной емкости не хватает, то приобретают еще одну и включают ее в обвязку.

Воздухоотводчик служит для предотвращения появления в контуре воздушных пробок, которые могут остаться после слива теплоносителя.

Бойлер косвенного нагрева устанавливается для того чтобы одноконтурный газовый котел играл роль двухконтурного и смог производить помимо отопления еще и горячую воду.

Циркуляционный насос в обвязку включают, если имеющийся аналог в газовом котле не обеспечивает достаточный напор теплоносителя в системе. Потребляемая мощность насосов составляет от 50 до 200 Вт – при необходимости ее можно изменить.

Гидрострелка представляет собой трубку с патрубками для подключения нескольких контуров. Данный элемент обвязки позволяет подключить в одну систему контуры с разным давлением и температурами теплоносителя.

Фильтр грубой очистки ставят на трубу подачи воды в газовый котел. Он защищает теплообменник агрегата от попадания мусора и грязи из отопительной системы, которые могут вывести его из строя.

Что касается расположения всех элементов развязки, то предохранительный клапан и воздухоотводчик обычно объединяют в одну группу безопасности. Ее ставят на выходе теплоносителя из котла, где давление и температура максимальны. Насос устанавливают перед агрегатом в месте, где температура теплоносителя минимальна. Расширительный бак можно монтировать в любой точке контура на некотором удалении от насоса.

Какие трубы подойдут для обвязки?

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обратите внимание! На входе и на выходе желательно установить шаровые краны. Это позволит снять теплообменник или газовый котел без слива теплоносителя.

Подключение

Установка и ввод в эксплуатацию газового оборудования – дело ответственное. Особенно это касается тех случаев, когда планируется выполнение самостоятельной работы. Поэтому тут не нужно торопиться и думать, что все получится за один день. Лучше потратить больше времени, но зато все сделать надежно.

Чтобы создать максимально комфортные условия проживания, стоит устанавливать двухконтурные модели, в которых имеется бойлер и полный комплект автоматики. Но в таком случае предстоит выполнить ряд определенных требований. Для выполнения такой работы на руках должны быть такие элементы:

  • очищающие фильтры для воды;
  • теплогенератор;
  • краны холодной и горячей воды.

Если говорить об одноконтурных котлах, то такие модели имеют достаточно простую конструкцию – газовая горелка и теплообменник. В нем необходимо подключить газ, воду и дымоход. Двухконтурные модели, хоть и стоят дороже, зато они более многофункциональны. К тому же, если агрегат имеет автоматику, это намного упрощает и удешевляет эксплуатацию – микропроцессоры и двойной термостат следят за температурными показателями на улице и уменьшают температуру подогрева, до того минимума, который был установлен. Такой подход позволяет экономить до 50% газа. Правда, ради справедливости стоит отметить, что автоматика зависит от электричества, то есть, если нет света, то прибор работать не будет.

Есть множество фирм, которые предлагают свои услуги по установке газовых котлов. Удобство такого подхода не только в том, что другие люди придут и смонтируют все необходимые элементы, но и еще и в том, что эти мастера могут взять на себя оформление всех требуемых документов. А это существенно экономит время.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Статья в тему: Как установить подвесной унитаз — грамотно экономим пространство

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом;
  • газ с твердым топливом;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.


Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

  • Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
  • На случай длительных отъездов из дома в отопительный сезон.
  • При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

4 Инструкция по монтажу

Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:

  • выбор отопительной системы;
  • приобретение отопительного котла и дополнительного оборудования;
  • выполнение установки.

Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.

В обязательном списке для закрытых отопительных систем находятся:

  • защитный клапан сброса чрезмерного давления;
  • расширительный бак;
  • клапан сброса воздуха;
  • насос;
  • трубы;
  • при двухтрубном отоплении — коллекторы.

Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
