Комбинированные котлы для отопления дома виды, характеристики и правила выбора

Порядок подключения котла

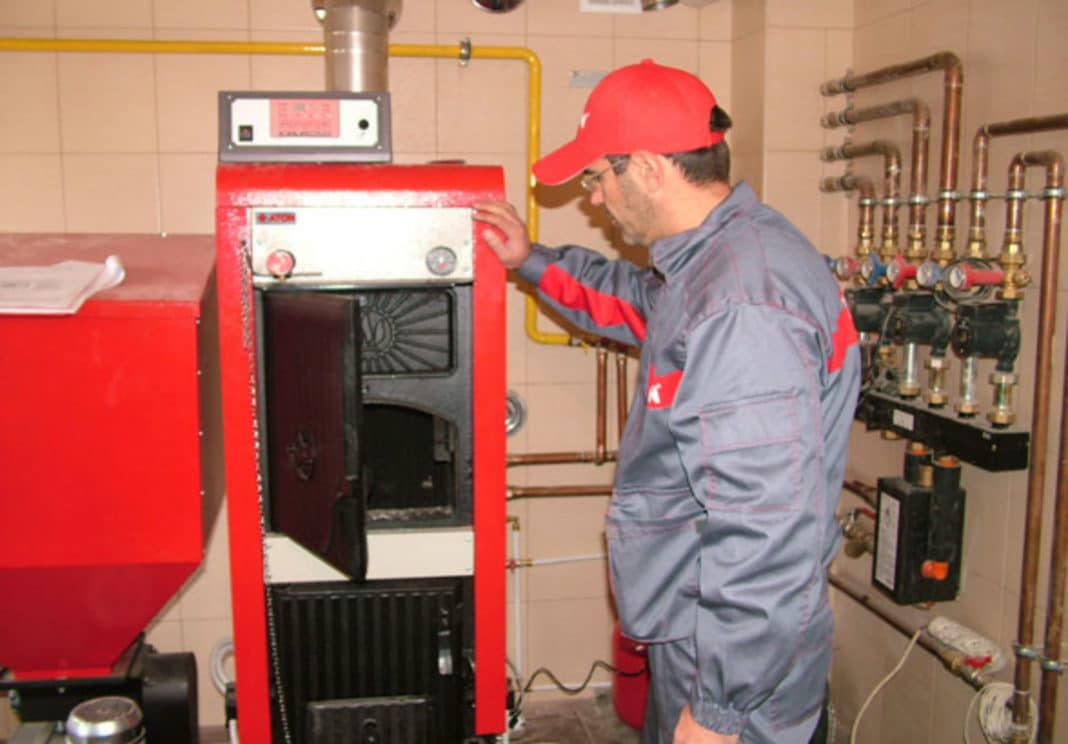

Подключение котла

Классическая схема подключения агрегата советует придерживаться двух главных показателей, которые смогут обеспечить в будущем надежное функционирование системы в целом и отопительной установки в частности.

Подключение устройства осуществляется по схеме. В документе указано, как правильно подключить изделие и какой вид топлива будет самым оптимальным. Схематическое изображение подключения прилагается к каждому изделию.

Элементы безопасности агрегата

Самое главное – это установить прямо на выходе подающего патрубка  группу безопасности. В дальнейшем, задача данной группы заключается в автоматическом сбросе давления в случае увеличения этого показателя сверх нормы.  Регулирует данный вопрос предохранительный клапан, а также автоматический воздуховодчик и манометр.  На отрезке воздуховода  между группой безопасности и котлом, может быть установлена любая запорная арматура.

Порядок работы схемы

Работа оборудования построена на основании стандартного алгоритма:

  • на начальной стадии дрова должны разгореться;
  • вода начинает передвигаться по малому кругу;
  • при достижении показателя в 50-55 градусов, термоголовка осуществляет нажим на специальный клапан;
  • клапан открывается и постепенно холодная вода проникает в котел, смешиваясь с горячей.
  • по мере перемешивания температура достигает критического уровня, после чего клапан открывается полностью, смешивая поступившую воду с горячей.

Такой порядок работы самый простой и ее монтаж вполне можно выполнить собственными руками.

Разводка, выполненная медными трудами

Еще один значимый момент – это место размещения циркулярного насоса. Лучше всего следует разместить именно там, где он указан на схеме – на обратке, перед котлом, работающим на деревянном топливе. В целом, насос можно разместить и на подаче, но, при появлении пара вероятность возможного взрыва от скопления пара может существенно возрасти.

Типы универсальных котлов

Прежде чем рассматривать недостатки комбинированных отопительных котлов, необходимо ознакомиться с их основными типами. В большинстве случаев, они подразделяются по видам используемых энергоресурсов:

  • нефтепродукты и природный газ;
  • жидкое, твердое и газообразное топливо;
  • солярка, электричество и природный газ;
  • природный газ, твердое топливо, нефтепродукты, электроэнергия.

Как видите, промышленность предлагает модели, позволяющие заменять один вид топлива другим без каких-либо дополнительных усилий, что значительно упрощает их эксплуатацию. Но давайте рассмотрим, насколько это весьма сомнительное достоинство перекрывает возникающие дополнительные расходы, связанные как с приобретением отопительной установки, так и поддержкой комфортной температуры в комнатах.

Выбор газового котла

Для примерной оценки мощности котла можно пользоваться соотношением: на каждые 10 м² отапливаемой площади необходим 1 кВт тепла

К основным факторам, влияющим на выбор газового котла и определяющим расход газа, относятся:

  • теплопотери (площадь и тип остекления и дверных проемов, материал и толщина стен, крыши (если верхний этаж), пола (если нижний этаж), высоты потолков, местоположения каждого помещения в доме и т. д.);
  • регион (средняя и минимальная температуры наружного воздуха в зимний период);
  • личные предпочтения (желаемый температурный режим, необходимость ГВС и т. д.).

В первую очередь при выборе газового котла для отопления частного дома необходимо оценить потребность в тепле и горячей воде. В нашей климатической зоне требуемую тепловую мощность теплогенератора для отопления коттеджа можно определить исходя из 80–100 Вт на 1 м² отапливаемой площади.

К полученному результату прибавляется тепловая мощность, требуемая для нужд горячего водоснабжения (ГВС): 1–2 кВт на каждого члена семьи. Например, для отопления отдельно стоящего дома с общей площадью 200 м², в котором проживает семья из 4 человек, следует купить газовый котел мощностью 24–28 кВт.

Следует также учесть тепловую мощность для других потребителей тепла: калорифера приточной вентиляции, теплообменника бассейна, тепловой завесы в гараже, системы снеготаяния и т. д.

Какие газовые котлы лучше?

По способу установки газовые котлы делятся на настенные и напольные. Лучше остановить свой выбор на настенном котле, т. к. в настоящее время они имеют неоспоримые преимущества перед напольными:

  • имеют небольшие габариты и вес, что позволяет разместить котельную установку в очень маленьком объеме;
  • настенные котлы дешевле напольных;
  • выполнены на более высоком техническом уровне — имеют встроенное оборудование для подключения к системе отопления и ГВС: циркуляционный насос, расширительный бак, предохранительный клапан, переключающий вентиль и т. д.;
  • имеют экономичную модулируемую горелку и процессорную систему управления и диагностики;
  • настенные котлы просты и удобны в эксплуатации и обслуживании, при этом по надежности не уступают напольным;
  • дымоход настенного котла имеет небольшую длину и диаметр, и его можно вывести наружу через стену или крышу в подходящем месте. Дымоход напольного котла выводится выше конька крыши, что бывает сложно сделать, а зачастую и невозможно. Стоимость такого дымохода сравнима со стоимостью настенного котла.

Настенный газовый котел Buderus Logamax U072

Например, настенный котел на сжиженном газе BAXI NUVOLA-3 Comfort с закрытой камерой сгорания имеет в своем составе съемную панель управления с датчиком комнатной температуры и погодозависимой автоматикой, циркуляционный насос с автоматическим воздухоотводчиком, латунный трехходовой клапан с электрическим сервоприводом, автоматический байпас, сбросной клапан и даже встроенный емкостной водонагреватель из нержавеющей стали объемом 60 л!

Открытый тип с естественной циркуляцией

Самая простая обвязка с минимальным количеством приборов, полной независимостью от электроэнергии. Движение жидкости по системе происходит естественным образом из-за общего расположения труб под небольшим уклоном. Котел устанавливается на полметра ниже уровня радиаторов. Минимальное количество механизмов запорных, приборов регулирующих и т.д.

Такая обвязка эффективна для маленького дома с небольшим количеством потребителей теплоэнергии. Расширительный бак открытого типа устанавливается как можно выше, на чердаке, например.

При этом температуру теплоносителя откорректировать нельзя. А через открытую расширительную емкость часто попадает воздух, влияющий на пагубно внутреннюю поверхность патрубков.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

  • оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • основной нагревательный агрегат оснащается трехходовым клапаном;
  • для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
  • каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Основные принципы выбора комбинированного котла

Перед приобретением оборудования определитесь со следующими параметрами:

  • вид топлива;
  • требуемые функции, т.е. аппарат должен только отапливать помещение или ещё нагревать воду, от этого зависит количество контуров;
  • функция работы в автономном режиме;
  • возможность внедрения в систему «умный дом»;
  • при монтаже специального клапана система работает бесшумно;
  • мощность.

Схематичное изображение системы «умный дом»

О последнем критерии поговорим подробнее. Итак, желательно выбирать более мощные котлы для того, чтобы при минимальных затратах получать оптимальный обогрев. Иначе это приведёт к дополнительным расходам на систему отопления.

Кроме того, при превышении необходимой мощности, агрегат начинает работать в импульсном режиме, что приводит к быстрому износу.

Если мощность котла мала, то остатки топлива из-за нехватки воздуха не будут дожигаться, что ведёт к засорению дымохода.

Если один из видов топлива – твёрдый, то учтите такие характеристики, как:

  • объём топки – определяет периодичность загрузки топлива (естественно, чем меньше размер, тем меньше и временные промежутки);
  • материал теплообменника – чугун или сталь. Первый меньше подвержен коррозии и дольше производит теплоотдачу, но нагревается тоже дольше, повреждается при неожиданном температурном скачке, тяжёлый. Стальные больше подвержены коррозионным и окислительным процессам, но зато меньше весят и перепады температур им не страшны.
  • материал колосников – чугун или с керамическим напылением. При керамическом напылении используют сыпучее топливо, которые требует большего количества кислорода, а чугунные используются для всех видов твёрдого горючего.

Котел на твердом топливе и электричестве

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

Что такое обвязка котла полипропиленом

Трубы из полипропилена обозначаются по международной классификации PPR. Обвязку труб выполняют с целью соединения радиаторов или других видов отопительных приборов с котельной и вспомогательным тепловым оборудованием, к которому относятся насос, вентилятор, первичные датчики системы автоматики, воздушники, расширительный бак, фильтр очистки воды и грязевик.

Схема обвязки котла отопления полипропиленом может выполняться в контуре любой сложности. Сваривать компоненты нагревательной сети необходимо специальным сварочным аппаратом – паяльником для ППТ либо PPR-фитингами. Второй вариант менее предпочтителен, поскольку со временем такие соединения начинают подтекать.

Принимаясь за сборку, слесарь должен предварительно продумать исполнительную схему таким образом, чтобы в ней было наименьшее число соединений.

Сложная сеть не только приводит к повышению тепловых потерь и снижению общего КПД установки, но увеличивает возможность образования утечек.

Аналогично, нужно побеспокоиться об обеспечении плавности переходов, поскольку они способствуют увеличению скорости движения среды и, как следствие, повышают теплоотдачу и производительность системы в целом.

Осуществляя обвязку напольного котла, необходимо выполнять требования СНИП, газовой и пожарной безопасности. При обвязке газовой линии должны использоваться стальные газовые трубы.

Соединение их с котлом выполняют “американкой” или металлическими сгонами. Есть ограничение и для установки прокладок на таких соединениях – они должны быть паронитовыми. Выполненные из термостойкого материала, они не утрачивают защитных свойств даже при температуре пара и высоких перепадах давления, что обеспечивает герметичность собранной линии.

Подключение внутридомовой системы отопления к котлу по подаче и обратке выполняют с участком труб из стали, протяженность которого устанавливается заводом-изготовителем и обозначается в технической документации к котлу. Обычно размер должен быть не менее 1 м. Дальше обвязку выполняют полипропиленом.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

Обвязка с гидрострелкой

В системе обвязки используется патрубок вертикальный большого сечения – гидрострелка. Этот элемент связан с котлом трубами подачи и обратки. Устанавливается там же, где и коллекторы: после бака расширительного, перед обогревательными элементами (радиаторы, полотенцесушитель и т.д.).

Схема системы отопления с гидрострелкой

От коллекторов отличается тем, что к гидрострелке можно подключаться на разной высоте. Это непосредственным образом влияет на температуру теплоносителя, а вместе с ним – на температуру каждого элемента нагревательного в доме. Так, используя обвязку с гидрострелкой, можно создавать оптимальный терморежим для каждого прибора в отдельности.

Производители

Мировыми лидерами среди производителей комбинированных котлов являются финские компании. Это объясняется тем, что их климат требует быстрого развития в сфере отопительного оборудования. Наиболее известной является компания «Jäspi». Отопительные агрегаты этой компании в базовой комплектации оснащены ТЭНами.

Модели котлов компании «Jäspi»

Технические характеристики котла «Jäspi Tuple 2s»:

  • Мощность на твердом топливе – 25 кВт.
  • Мощность электронагревателя – 6 кВт.
  • Вес – 365 кг.
  • Размеры оборудования (ВхШхГ) – 142х72х76 см.
  • Размеры топки (ВхШхГ) – 70х25х54 м.

Отечественные производители также наладили производство такого оборудования. Котлы фирм «Дымок», «Факс», «Купер ОК» и «TEHNI-X» уже заслужили уважение, а также хорошие отзывы среди потребителей.

Технические характеристики котла «Дымок КОТВ-20»:

  • Номинальная мощность – 20 кВт.
  • Топливо – уголь, дрова или электричество.
  • КПД – 70%.
  • Размеры (ВхШхГ) – 78х50х69 см.

Твердотопливный комбинированный котел «TEHNI-X»

Технические характеристики котла «TEHNI-X КОТ-22У»:

  • Двухконтурный.
  • Длинная топка.
  • КПД – 80%.
  • Мощность при отоплении дровами – 22 кВт.
  • Мощность при электричестве – 15 кВт.
  • Продолжительность работы на дровах – 9 часов.
  • Размеры оборудования (ВхШхГ) – 84,5х41,7х76,2 см.
  • Размеры топки (ВхШхГ) – 59х29,5х50 см.

Lamborghini Calor AXE 3 32 R

Технические характеристики:

  • мощность – 32 кВт;
  • КПД – 91,6 %;
  • топливо – газ/дизель;
  • способ монтажа – напольный;
  • камера сгорания – открытая;
  • подключение – стандартная сеть 220 В;
  • габариты – 850/500/400 мм;
  • вес – 133 кг.

Описание модели

Универсальный комбинированный котел от авторитетного итальянского производителя. На данный момент модель занимает одну из лидирующих позиций на рынке бытовых отопительных приборов во всем мире.

Агрегат функционирует благодаря работе горелочных устройств наддувного типа. В качестве источника тепла может использоваться жидкое или газообразное горючее.

Конструкция выполнена из прочного чугуна. Профиль отличается оптимальным расположением функциональных элементов, что способствует достижению высоких показателей производительности при минимальном расходе горючего.

Обшивка агрегата выполнена в виде инновационных теплоизоляционных материалов. Применение современных изоляционных панелей позволяет достичь незначительного эффекта рассеивания тепла.

Возможна дополнительная комплектация отдельными типами контроллеров для управления функциями прибора, водонагревательными бойлерами, системой шумовой защиты горелки.

Стоимость модели Lamborghini Calor AXE 3 32 R на отечественном рынке климатической техники – от 48 000 рублей.

Достоинства и недостатки

Основные плюсы модели – высокая надежность и достойный уровень производительности, простота эксплуатации, удобный контроллер, экономный расход топлива, привлекательный дизайн.

Очевидным достоинством комбинированного отопительного агрегата выступают компактные размеры. Возможна комплектация котла особыми функциональными модулями, что способствует максимальному удовлетворению потребностей отдельных потребителей исходя из существующих условий эксплуатации.

Плюсом модели является удобная регулировка микроклимата в помещении благодаря использованию комнатного опционного термостата. В зависимости от выбранного контроллера возможна настройка работы агрегата на автоматическое изменение температуры по погоде.

Судя по отзывам потребителей, серьезных недостатков у модели нет.

Устанавливается агрегат в отдельном, специально предназначенном для данных целей помещении, которое отличается наличием продуманной вентиляции.

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Есть ли выгода для отопления дома?

В основном у владельцев индивидуального отопления возникают ситуации, когда выгоднее устанавливать агрегаты с двумя или тремя источниками тепла:

  1. Дублирование, при отсутствии основного источника.
  2. Компенсация недостатка мощности и дефицит привозного топлива.
  3. Оптимизация энергозатрат при работе универсального котла.

Для того чтобы определить какой конкретный тип котла выгоднее для теплового процесса, рассматривают ряд факторов:

  • полная площадь отапливаемых комнат;
  • размещение объекта и удаленность магистрального газа;
  • наличие электросети достаточной мощности;
  • теплопотери тепла от конструктивных элементов: стены, окна, кровля;
  • рыночная стоимость топлива;

Затраты на пуско-наладочные работы котла для отопления частного дома напрямую зависят от доступности энергоносителей. Таким образом, нельзя сказать какой комбинированный лучше, не выполнив предварительные расчеты по всем главным факторам, начиная от технических характеристик отапливаемого помещения до доступности топлива.

Обвязка первичных и вторичных колец

Эту схему применяют в сложных системах с большим числом потребителей, работающих в разных температурных режимах.

Порядок монтажа:

  1. К котлу подключают короткий контур с основными теплосъемными устройствами (например, радиаторами нижнего этажа и бойлером косвенного нагрева). Это первичное кольцо.
  2. К контуру подсоединяют петли – «теплые полы», поэтажные ветки с радиаторами и т. д. Это вторичные кольца.

Каждая часть оснащена своим циркуляционным насосом. В первичном кольце помпа работает постоянно, и теплоноситель здесь движется непрерывно. При необходимости запускаются нагнетатели во вторичных петлях, вызывая циркуляцию среды и здесь. Запитанные от них потребители получают тепло.

Если помпу во вторичном кольце выключить, движение воды в нем прекратится, т. к. давление в точках подсоединения к первичному контуру одинаково. Для этого их разносят на расстояние не более 4 диаметров трубопровода.

Схема обвязки первичных и вторичных колец.

Температурный режим во вторичном кольце регулируют 2 способами:

  • запуском и остановкой помпы;
  • изменением скорости ее вращения.

Монтаж

Все комбинированные котлы весьма тяжёлые и громоздкие. Поэтому их делают только напольными.

При их установке, техника безопасности требует:

  • Чтобы у котла было прочное негорючее основание. Это может быть бетонный пол или кусок асбеста толщиной около 5 мм. и лист стали.
  • Укладывать на полу перед дверками металлический лист (полметра на 70 см).
  • Если стены сделаны из пожароопасных материалов, они должны иметь изоляцию и котёл нельзя ставить вплотную к такой стене (не меньше 10 см).
  • Также к котлу должен быть свободный подход на случай ремонта.
  • В помещении, где расположен котёл, должна быть вентиляция.
  • Дымоход желательно утеплить.

Два универсальных котла Windhager после монтажа

Для электрических котлов получают разрешение, к дому подводят отдельный провод (на 380 Вольт), монтируют заземление. Все работы проводятся специалистами.

Если комбинированный котёл работает на газе, он оформляется так же, как обычный газовый котёл.

На начальном этапе комбинированный котёл стоит дороже, его монтаж и подключение проходит несколько сложнее, чем обычного котла. Но комфорт при дальнейшем использовании, всё окупит с лихвой!

Универсальные котлы «газ – дизель – твердое топливо – электричество»

Универсальные всеядные котлы обладают не только большими размерами, но и не маленькой ценой.

Существуют ли котлы, которые способны работать на любых видах топлива? Да, такое оборудование есть – это универсальные отопительные котлы «газ – дизель – твердое топливо – электричество». Как понятно по названию, они могут работать от электроэнергии, могут сжигать газ, солярку, печное топливо, дрова, уголь, брикетированное топливо, прессованную солому и прочее. Универсальность оборудования обеспечивается их необычной конструкцией.

Универсальные отопительные котлы «газ – дизель – твердое топливо – электричество» изготавливаются в напольном исполнении и отличаются внушительными размерами. Самая большая их часть – топка для закладки твердого топлива. В нее загружаются дрова, уголь, пеллеты, брикеты и прочие виды твердого горючего. Отдельные модели оснащаются бункерами и дозаторами для автоматической подачи пеллет.

В конструкции универсальных котлов предусмотрены ТЭНы. Они обеспечивают работу котлов при отсутствии газа, твердого или жидкого топлива. Следует понимать, что этот режим обогрева приводит к высоким затратам на электроэнергию. Но в некоторых случаях электричество остается единственным доступным источником энергии для работы котлов. Наиболее экономичные режимы работы:

  • от газа;
  • на дровах (особенно если они бесплатные);
  • на солярке (или печном топливе).

В универсальных котлах газовые и жидкотопливные горелки являются отдельными модулями, которые подключаются в специальный порт.

Для работы на солярке и газе универсальные котлы оснащаются портами для подключения внешних газовых и жидкостных горелок. Приобрести такие горелки можно во многих специализированных магазинах.

В итоге мы получаем устройство, способное давать тепло от чего угодно. Есть дрова? Прекрасно! Загрузите их в топку и наслаждайтесь теплом. Нашли источник недорогой солярки? Купите жидкостную горелку и подключите ее к котлу

Обратите внимание, что жидкостные горелки работают в автоматическом режиме, самостоятельно поджигая пламя и регулируя подачу топлива. Если в вашем доме появится газ, вы сможете приобрести газовую горелку

Но зачем нужны остальные виды топлива, если есть газ? Элементарно – за газ нужно платить, причем в холодные зимы расходы получаются весьма заметными. Если же есть источник недорогих или бесплатных дров, то расходы на обогрев будут практически нулевыми. Поэтому универсальность данных котлов является их главным преимуществом. Теперь о недостатках:

  • высокая стоимость оборудования;
  • необходимость покупки дополнительных горелок;
  • внушительные габариты котлов.

Заключение

Монтаж котла на твердом топливе предполагает собой сложный и кропотливый процесс. От того, какую схему подключения вы выбрали, зависит много факторов. Эффективность автономного отопления проявится сразу, после того как запуститься в работу твердотопливный котел. Включение котла наглядно покажет, правильно ли подключен отопительный агрегат, как функционируют все другие элементы системы и приборы. При первом пуске можно выявить технические недочеты и промахи, устранив которые можно добиться оптимизации всех процессов. Нормально работающий механизм позволит обеспечить систему необходимым количеством теплоносителя для теплого пола. Правильно рассчитанная емкость расширительного бака гарантирует вам достаточное количество воды для ГВС.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
