Обвязка котла отопления полипропиленом

Напольные газовые котлы с пьезорозжигом

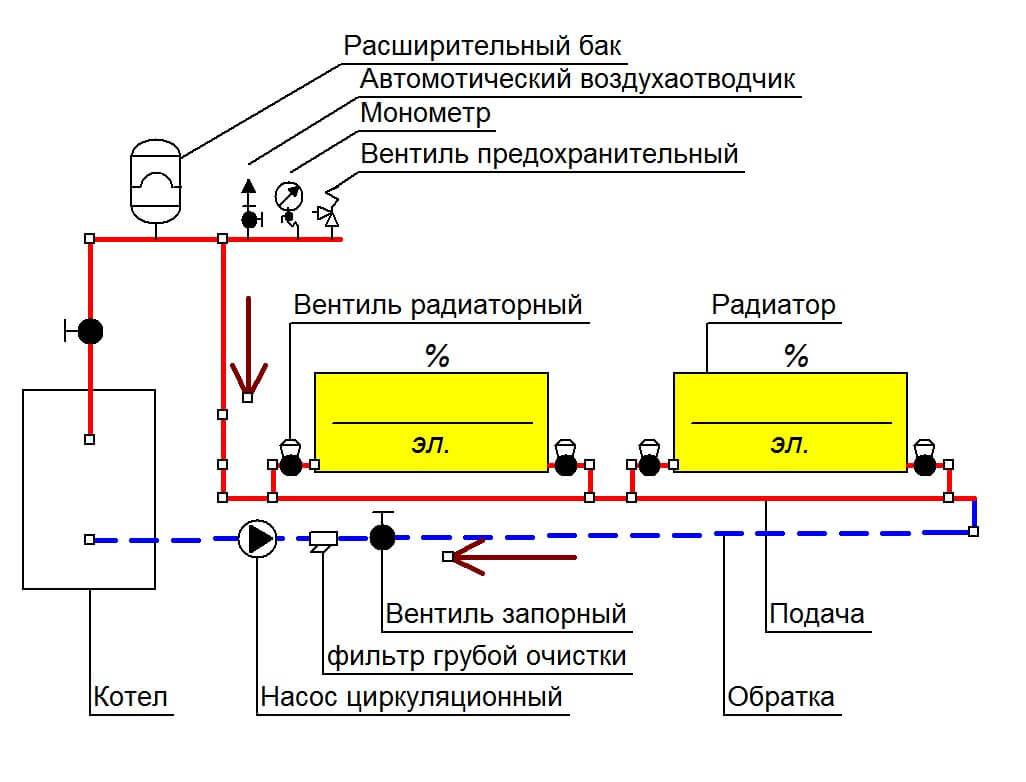

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

  • Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
  • Мембранная расширительная емкость.
  • Предохранительный клапан.
  • Автоматический воздушник.
  • Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Полипропиленовые трубы — это новые возможности

Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.

Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.

Источник

https://youtube.com/watch?v=V0khsflZMGg

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

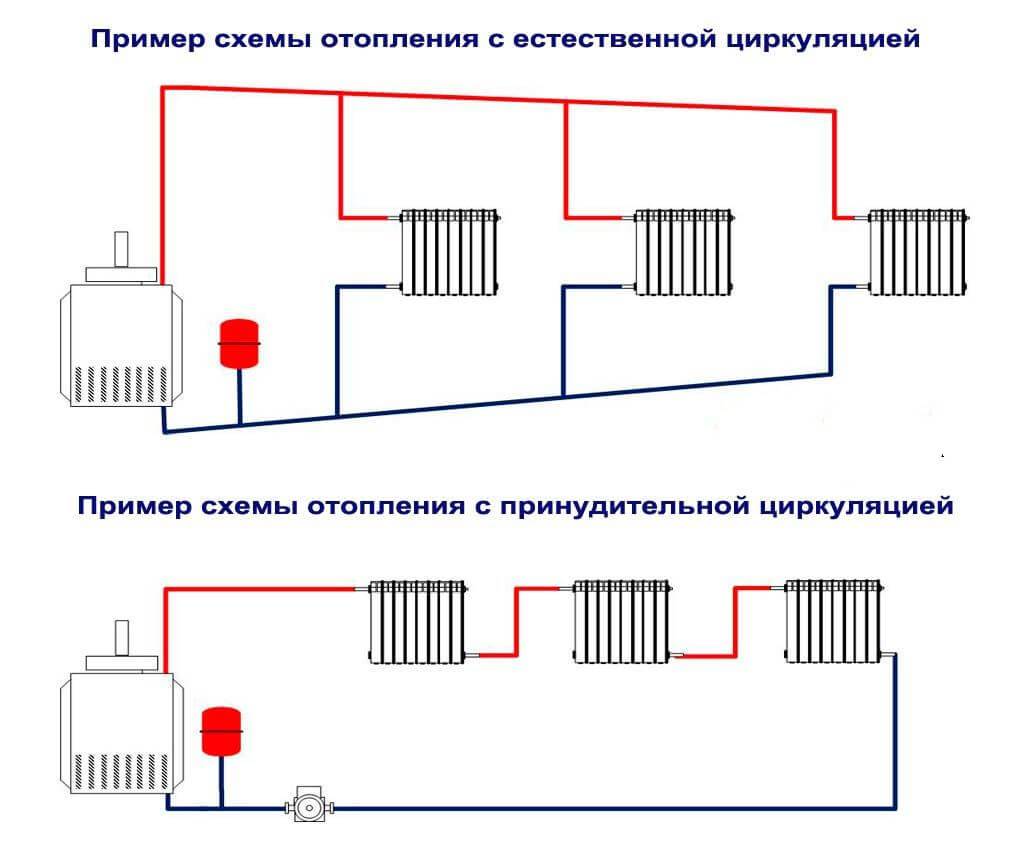

  1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
  2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
  3. Смешанная схема.

Комплект элементов обвязкиВ решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

  1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
  2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
  3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
  4. Отопительные приборы – радиаторы, батареи или регистры;
  5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
  6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

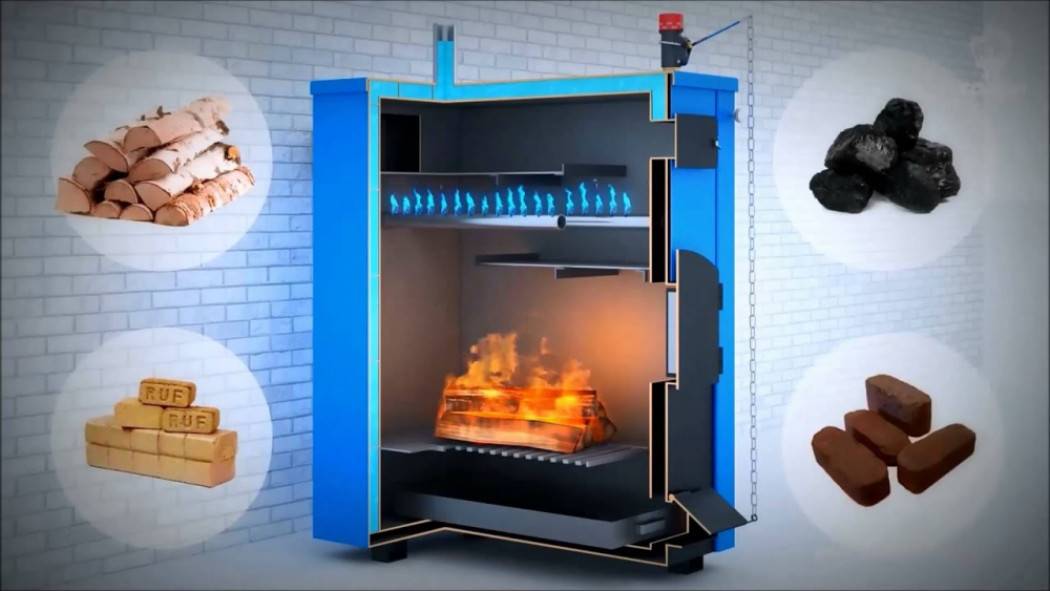

Особенности работы твердотопливного котла

Как и любое другое оборудование, данный вид нагревателя имеет свои плюсы и минусы.

Положительные стороны:

  1. Не требуют подключения к сети электроснабжения, то есть считаются автономными системами.
  2. Доступная цена оборудования.

Принимая во внимание низкую стоимость топлива, использование данного вида котлов считается экономически обоснованным. К минусам можно отнести следующие:

К минусам можно отнести следующие:

  1. Требуется противопожарная защита прилегающих к агрегату поверхностей.
  2. Управление процессом горения довольно сложное.
  3. Отсутствие автоматической подачи топлива, хотя при желании этот вопрос можно решить.
  4. Желательно обеспечение низкой влажности в помещении, где хранится твердое топливо.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата. Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

  • Котел;
  • радиаторы чугунные, стальные, биметаллические или алюминиевые;
  • гидравлический расширительный бак с мембраной;
  • полипропиленовые трубы PPR;
  • байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

  • Быстрая, простая сборка схемы теплоснабжения;
  • малое количество вспомогательных устройств и арматуры;
  • энергонезависимая работа схемы;
  • бюджетная цена комплектации оборудования и его монтажа;
  • возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Назначение обвязки

Обвязкой называют комплекс теплотехнических устройств, которые обеспечивают подачу нагретого теплоносителя к батареям, и которые отвечают непосредственно за бесперебойную работу нагревателя. Кроме этого, благодаря ней идет равномерное распределение тепла по дому и повышается надежность эксплуатации всей системы.

По сути, обвязка котла – правильный и точный расчет каждого параметра элемента в системе, с учетом их точного монтажа. Отопление должно не только давать тепло, но и надежно функционировать. Поэтому, если планируется наличие большого количества дополнительных элементов, то этому вопросу нужно уделить особое значение.

Сразу стоит сказать, что универсальной обвязки нет. В каждом конкретном случае потребуется учитывать свою специфику нагревателя и те элементы, которые будут присутствовать в системе. Но есть ряд правил и оборудования, которые присутствуют всегда. При обвязке полипропиленом, вне зависимости от вида топлива и самого котла, в системе должны быть:

  • котел одноконтурного или двухконтурного типа;
  • расширительный бак – обыкновенная емкость (для естественной системы) или гидравлический с мембраной (для принудительной системы);
  • трубы из полипропилена и фитинги к ним;
  • радиаторы – могут быть из стали, чугуна, алюминия или биметалла;
  • байпасы – используются в более сложных системах обвязки, так как позволяют отключать определенные участки водопровода от контура.

Система отопления может быть двух типов – естественной и принудительной. В первом случае, теплоноситель двигается по трубам согласно законов физики, а во втором, в обвязку включают циркуляционный насос. Поэтому при принудительном типе, кроме всех выше перечисленных элементов, еще потребуется устанавливать кран Маевского и насос.

Если схема подразумевает подачу теплоносителя к каждому прибору по индивидуальным магистралям, то для этого нужен коллектор. Такой прибор обеспечивает подачу и возвращение воды по трубам. Когда есть необходимость регулировать качественные и количественные характеристики, то в систему встраивается дополнительное еще и приборы контроля – манометр, термостат и гидравлическая стрелка.

В обвязке есть свои нюансы, с которыми нужно в обязательном порядке ознакамливаться. Иначе, нет гарантии, что отопительная система будет работать исправно. В зависимости от вида котла, такую работу можно выполнить самостоятельно или пригласить профессионалов. Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Обвязка настенного котла (видео)

Трехконтурная обвязка отопительной системы

  1. К бойлеру осуществляется подача холодной воды. На этой магистрали стоит обратный клапан, и на выходе получают горячую воду, которая проходит через установленный фильтр грубой очистки. Она раздается на точки потребления и идет на подпитку коллектора. На этой магистрали также стоит обратный клапан. Он предупреждает потерю давления и воды в системе. Из бойлера и гидравлического разделителя выполняется сброс жидкости, которая собирается предусмотренной леечкой. Под ней стоит фильтр.
  2. Вторая ветка предназначена для подачи воды в радиаторы. На ней стоит воздухосброс и один обычный воздушник. Воздух можно стравить еще и через насос. Подключение радиаторов происходит через коллекторы и трубы. Они устанавливаются по шаблону, чтобы расположение труб было строго симметричным.
  3. В обвязке предложенной схемы присутствует третья магистраль, которая идет на создание системы «теплый пол». Для него предусмотрены 4 ветки. Имеются 2 термометра – один стоит на подаче, а другой на обратке. В случае если разница между их показаниями будет больше, чем 10 градусов, температуру нужно выровнять с помощью насоса, изменяя скорость, а также при помощи трехходового крана. Регулировка может осуществляться несколько дней, чтобы прийти к оптимальной температуре.

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

  • Упрощенная установка и обвязка;
  • энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
  • компактность котла и вспомогательного оборудования;
  • низкая стоимость обслуживания системы;
  • высокая ремонтопригодность;
  • надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

  1. Необходимость иметь надежный источник электроэнергии.
  2. Необходимость выполнение балансировки контуров нагрева.
  3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
  4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
  5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

  1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
  2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
  3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

  • Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
  • Закрепляются отопительные приборы в каждом помещении.
  • Намечаются точки установки фитингов и запорных вентилей.
  • Выполняется подключение циркуляционного насоса.
  • Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
  • Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

  • Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
  • При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
  • На паяльнике закрепляются насадки нужного диаметра.
  • Два соединяемых элемента нагреваются.
  • Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

  • Продолжительный срок службы.
  • Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
  • Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
  • Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
  • Доступная стоимость.
  • Незначительный удельный вес.
  • Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
  • Морозоустойчивость, допустимый режим нахождения в помещении при температурах до — 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
  • Химическая устойчивость.
  • Легкость и удобность монтажа.
  • Защита от блуждающих токов, материал не проводит электричество.
  • Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
  • Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
  • Отсутствие повышенных требований к эксплуатации и уходу.
  • Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

  • Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
  • Они также являются пожароопасными.
  • Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй — в 5 раз.

Что такое обвязка котла полипропиленом

Трубы из полипропилена обозначаются по международной классификации PPR. Обвязку труб выполняют с целью соединения радиаторов или других видов отопительных приборов с котельной и вспомогательным тепловым оборудованием, к которому относятся насос, вентилятор, первичные датчики системы автоматики, воздушники, расширительный бак, фильтр очистки воды и грязевик.

Схема обвязки котла отопления полипропиленом может выполняться в контуре любой сложности. Сваривать компоненты нагревательной сети необходимо специальным сварочным аппаратом – паяльником для ППТ либо PPR-фитингами. Второй вариант менее предпочтителен, поскольку со временем такие соединения начинают подтекать.

Принимаясь за сборку, слесарь должен предварительно продумать исполнительную схему таким образом, чтобы в ней было наименьшее число соединений.

Сложная сеть не только приводит к повышению тепловых потерь и снижению общего КПД установки, но увеличивает возможность образования утечек.

Аналогично, нужно побеспокоиться об обеспечении плавности переходов, поскольку они способствуют увеличению скорости движения среды и, как следствие, повышают теплоотдачу и производительность системы в целом.

Осуществляя обвязку напольного котла, необходимо выполнять требования СНИП, газовой и пожарной безопасности. При обвязке газовой линии должны использоваться стальные газовые трубы.

Соединение их с котлом выполняют “американкой” или металлическими сгонами. Есть ограничение и для установки прокладок на таких соединениях – они должны быть паронитовыми. Выполненные из термостойкого материала, они не утрачивают защитных свойств даже при температуре пара и высоких перепадах давления, что обеспечивает герметичность собранной линии.

Подключение внутридомовой системы отопления к котлу по подаче и обратке выполняют с участком труб из стали, протяженность которого устанавливается заводом-изготовителем и обозначается в технической документации к котлу. Обычно размер должен быть не менее 1 м. Дальше обвязку выполняют полипропиленом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
