Обвязка калорифера — примеры схем и различных вариантов

Краткий обзор современных моделей

На рынке широко представлены модели узлов смешения от разных производителей климатической техники. Смесительный узелы DEX, SMEX, MU, SUMX, а также гидроблоки терморегулирования серий MST, UTK выпускаются в различных типоразмерах с расчётными массогабаритными показателями и присоединительными размерами.

Подробнее ознакомиться с ними можете по ссылкам ниже:

  • Смесительные узлы DEX

  • Смесительные узлы MU

  • Смесительные узлы WPG

  • Смесительные узлы SME и SMEX

  • Смесительные узлы MST

  • Смесительные узлы SURP и SUR

  • Смесительные узлы SWU

  • Смесительные узлы ВДЛ

  • Узлы водосмесительные УВС

  • Смесительные узлы КЭВ-УТМ

Разновидности узлов обвязки

Обвязка данного прибора состоит из целого ряда элементов, которые ответственны за регулирование температуры носителя тепла, устройства контроля, подводку. При этом крайне необходимо подобрать все элементы обвязки таким образом, дабы те целиком соответствовали всем требованиям носителя тепла. Мы имеет в виду, в первую очередь, затраты этого носителя, а также сечение патрубков. Итак, обвязка калорифера традиционного вида состоит из следующих элементов:

  1. насоса;
  2. клапана, оборудованного электрическим приводом на два или три хода;
  3. приборов измерения температуры и давления;
  4. подводки;
  5. шаровых кранов;
  6. очищающего фильтра;
  7. байпаса.

Существует еще традиционная обвязка, имеющая жесткую подводку. Это используется в тех случаях, когда нет потребности в применении гибкой подводки, поскольку все коммуникационные магистрали состоят исключительно из стальных труб. Более того, в таком случае место, где будет располагаться узел, заведомо определено. Такая разновидность обвязки, особенно в сочетании с водным калорифером, позволяет не только существенно сэкономить время и силы при монтаже, но и меньше тратить на это все денег.

Отличительной чертой любой гибкой подводки можно считать тот факт, что она состоит из гофрированных шлангов вместо традиционных труб из стали. Если сделать узел подобным образом, то его функциональность возрастет. Более того, его можно будет располагаться даже в тех местах, где по той или иной причине нельзя использовать трубы из стали. При этом вы при желании можете усилить контроль над работой системы, увеличив число термоманометров до четырех.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

  • горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
  • теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
  • для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

  1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
  2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
  3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
  4. Направлением потоков теплого воздуха можно управлять.
  5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
  6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

  1. Объём (масса) приточного воздуха, который необходимо нагреть.
  2. Начальная (внешняя) температура воздушных масс.
  3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
  4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

  • способ подключения (к центральной теплосети или котельной);
  • метод обвязки.

Расчёт мощности калорифера

Qт – тепловая мощность калорифера, Вт; L – расход воздуха, м³/час ρвозд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³; свозд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С); tвн – температура воздуха на выходе из калорифера, °C; tнар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч; 3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч); Qт – тепловая мощность калорифера, Вт; св – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C); tпр – температура теплоносителя (прямая линия), °C; tобр – температура теплоносителя (обратная линия), °C.

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

i–d диаграмма влажного воздуха

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Принудительная приточная вентиляция

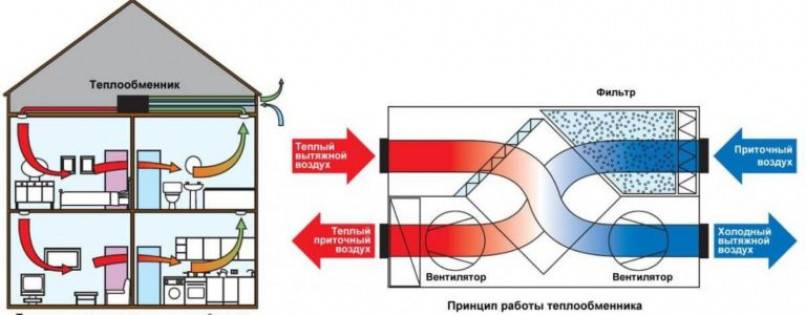

Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.

Два типа воздушных клапанов с вентиляторами внутри

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:

  • надо также перфоратором и коронкой сделать сквозное отверстие;
  • установить в него цилиндрической формы клапан;
  • заполнить пространство между прибором и стенками отверстия монтажной пеной;
  • провести подключение вентилятора к сети питающего тока;
  • установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
  • изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.

Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.

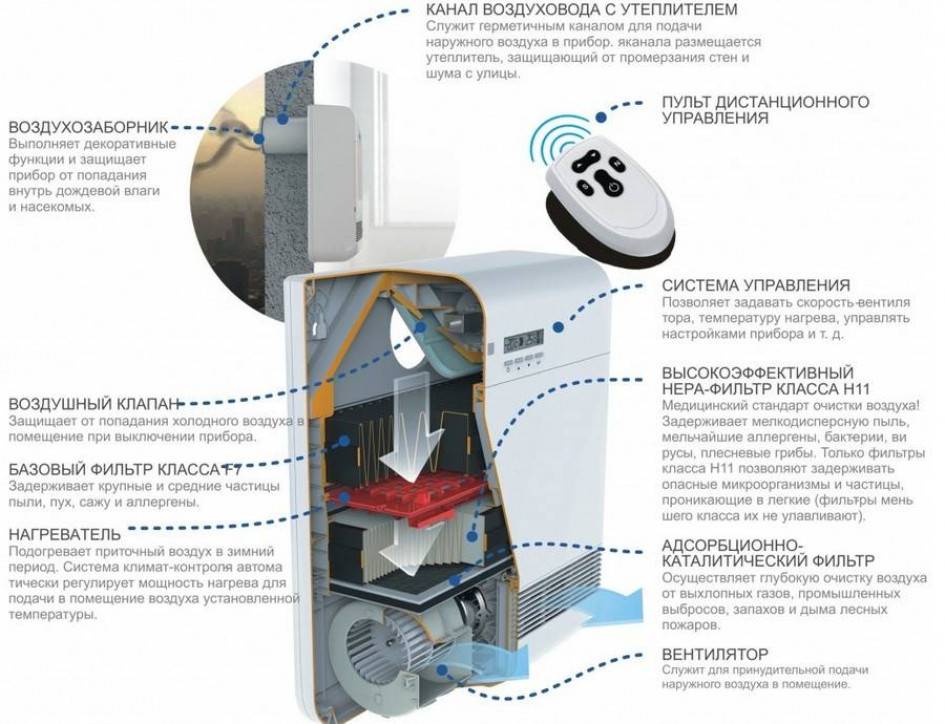

Кондиционер с приточной вентиляцией для квартиры

Обычные кондиционеры работают так: воздух из помещения прогоняется через фильтр, затем через теплообменник, где он охлаждается, а затем его заново загоняют в комнату. То есть, воздушные массы очищаются, охлаждаются, но не становятся свежими, насыщенными кислородом.

Сегодня производители кондиционеров предлагают модели, в которых установлены небольшие вентиляторы как отдельный элемент, с их помощью свежий воздух загоняется в комнаты квартиры. Конструктивные особенности установки вентиляторов у каждого производителя сильно разнятся, но смысл у всех один. Вентилятор с улицей соединён воздуховодом, который пропускается по тому же каналу, что и все коммуникации сплит-системы.

Кондиционер с подмешиванием свежего воздуха с улицы

Схемы подключения

Схема с двумя вентиляционными контурами

Для эффективного обогрева поступающего воздуха с помощью калорифера необходимо выполнить правильное подключение. Есть несколько схем установки, к которым относятся:

  • Один вентиляционный контур и один калорифер. Это простейшая схема, в которой на входе или любом другом участке канала располагается одно нагревающее устройство. Подобное подключение используется для сезонного обогрева и не имеет резервного источника тепла.
  • Два вентиляционных контура и несколько нагревателей. Это более сложная схема, подходящая для установки в сложных по форме помещениях. Подходит для круглогодичного использования. Есть несколько узлов обвязки. Первый контур используется для обогрева в осенне-зимнее время, а второй для лета. За счет большого количества устройств система может работать беспрерывно даже в случае аварии на одном из узлов обвязки.

Схема вентиляции с нагревателем

В состав классического узла обвязки входят следующие элементы:

  • Циркуляционный насос. Применяется в водяных системах и разгоняет жидкость по трубам.
  • Компрессорно-конденсаторный блок. Он используется в качестве внешнего блока в обвязке охладительной системы.
  • Устройства контроля температуры и давления.
  • Запорные механизмы.
  • Байпас.
  • Фильтр.
  • Двухходовой или трехходовой автоматический клапан.
  • Трубки, соединители и другие детали, чтобы подключить смесительный узел для вентиляции.

Регулирование температуры


Контроль температурного режима является важнейшей задачей системы. Есть два способа регулировки:

  • Количественный. Это устаревший способ, при котором температура напрямую зависит от объема теплоносителя.
  • Качественный. Более эффективный метод, при котором теплоноситель расходуется линейно. Это осуществляется при помощи трехходового клапана и насоса. Вероятность протечки исключена.

Специалисты используют второй метод. Он совместим с любой схемой подключения калорифера.

Система вентиляции

Обвязка с двухходовым клапаном

На выбор оптимальной схемы вентиляции оказывают влияние требуемая температура, интенсивность нагрева, источник теплоносителя, разница давлений. Существует несколько систем:

  • Обвязка вентиляционной установки с использованием двухходового клапана. Его ставят на точку ввода без дополнительного теплообменника. В результате клапан выполняет функции промежуточного буфера и гасит давление потока воды. К недостаткам схемы можно отнести риск замерзания при отрицательных температурах. Требуется установка насоса.
  • С использованием трехходового клапана. В результате получают две системы обвязки. В первом случае осуществляется разделение водных потоков, а во втором их смешивание. Схема используется в автономных тепловых сетях.

Что это такое?

Калорифер для приточной вентиляции выполнен в форме теплообменника, в котором происходит нагрев пришедших с улицы воздушных масс до нужной температуры. Прибор представляет собой отдельное устройство, которое либо устанавливается в систему самостоятельно, либо уже вмонтировано в вентиляционный блок. Это зависит от конструктивных особенностей вентиляционной установки, и определяется техническими возможностями монтажа и личными предпочтениями потребителя.

В наборных модульных системах все элементы приобретаются по отдельности, после чего соединяются в единую вентиляционную сеть, в то время как в моноблочных установках элементы уже установлены и отрегулированы. Помимо нагревателей, в вентиляционную установку входит система фильтрации и увлажнения, что позволяет получить на входе в помещение воздух, соответствующий строгим санитарно-гигиеническим нормативам. Некоторые современные системы дополнительно оборудуются приборами для обеззараживания и ионизации воздушных потоков.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

  • объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
  • температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
  • предпочтительным температурным режимом воздушных потоков после нагрева;
  • температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Q — производительность вентиляционной системы в м 3 /час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Таблица: расчёт мощности для основных параметров вентиляционной системы

Производительность, м3Мощность нагревательного элемента, кВт
801,2
1602,4
2403,6
3304,8
5107,5
73010,8
102015,0
152022,5
203030,0

Например, объём воздуха в комнате площадью в 20 м 2 при высоте потолка 300 см, равен 60 м 3 , поэтому однократный воздухообмен составляет 60 м 2 /час.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показателиt воздуха на входе оС
-5-10-15-20-25-30-35-40-45
Мощность кВт0.060.080.090.110.130.140.160.180.190.21

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

  1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
  2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
  3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
  4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
  5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
  6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
  7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Классификация калориферов

По способу нагрева теплоносителя выделяют следующие калориферы для систем вентиляции:

  • Огневые модели применяют значительно реже, чем другие модификации.
  • Водяные агрегаты самые популярные, поскольку не требуют существенных затрат на обслуживание и приобретение. Главным минусом считают необходимость прокладки труб водоснабжения от тепловой сети к агрегату. Эти модели не подходят для бытового использования, но достаточно эффективны в общественных и производственных помещениях. В качестве теплоносителя можно использовать воду из сетей центрального водоснабжения, котла или ГВС. Это безопасные, простые и высокоэффективные приборы.
  • Паровые калориферы быстро нагревают воздух до требуемой температуры. От водяного аналога их отличает только вид используемого теплового носителя и увеличенная толщина трубок теплообменника. Технику обычно применяют на промышленных предприятиях, где несложно установить и обслуживать паропровод.
  • Электрические устройства для приточной вентиляции целесообразно использовать там, где важен простой и быстрый монтаж. В приборе нет циркулирующего теплоносителя. Его достаточно подключить к сети электроснабжения. Роль нагревательного элемента выполняет ТЭН. Однако с точки зрения расхода энергоносителя и экономичности этот вариант самый невыгодный. Обычно данную разновидность используют в качестве временного источника тепловой энергии, при проведении аварийных и разовых работ в качестве местного обогрева.

Двухходовый клапан

Двухходовой регулирующий клапан, являющийся главным элементом управления фанкойлом, контролирует поступление теплоносителя к теплообменнику. Обвязка оборудования с таким элементом проста и состоит из 2 раздельных трубопроводов – подачи и обратки.

Линия подачи теплоносителя может отличаться установкой балансировочного клапана, сливного клапана, сетчатого фильтра и термоманометра (монтируется через шаровой вентиль). На линии обратки же устанавливают:

  • воздухоотводчик;
  • двухходовой клапан;
  • шаровой кран.

Двухходовые клапаны чаще используются для двухтрубных систем. Из-за более низкой стоимости их применяют и для четырехтрубного оборудования. Схема подключения в такой модели сдваивается, и на использовании такой системы экономится не один рубль

Важно помнить, что такие клапаны не подойдут для заключения в обвязку мультизональной вентиляционной системы

Двухходовой регулирующий клапан для фанкойла

Критерии выбора калориферов

При выборе калорифера, помимо теплопроизводительности, производительности по объему воздуха и поверхности теплообмена, необходимо определиться с критериями, перечисленными ниже.

С вентилятором или без него

Основная задача калорифера с вентилятором – создание теплого воздушного потока для обогрева помещения. Прогонять воздух через пластины трубок – это функция вентилятора. В случае нештатной ситуации с отказом вентилятор, циркуляция воды через трубки должна быть прекращена.

Форма и материал трубок

Основа нагревательного элемента калорифера – стальная трубка из которой собрана решетка секции. Существуют три варианта конструкции трубок:

  • гладкотрубные – обычные трубки расположены рядом друг с другом, теплоотдача наиболее низкая из возможных;
  • пластинчатые – на гладкие трубки напрессованы пластины для увеличения площади теплоотдачи.
  • биметаллические – стальные или медные трубки с навитой, сложной по форме алюминиевой лентой. Теплоотдача в этом случае наиболее эффективна, медные трубки более теплопроводные.

Минимально необходимая мощность

Для определения минимальной мощности нагрева можно использовать довольно простой расчет, приведенный в сравнительном расчете между радиаторами и калориферами ранее. Но поскольку калориферы не только излучают тепловую энергию, но и прогоняют воздух вентилятором, есть более точный способ определения мощности с учетом табличных коэффициентов. Для автосалона с размерами 50х20х6 м:

  1. Объем воздуха автосалона V = 50*20*6 = 6 000 м3 (нужно нагреть за 1 час).
  2. Наружная температура Tул = -20⁰C.
  3. Температура в салоне Tком = +20⁰C.
  4. Плотность воздуха, p = 1,293 кг/м3 при средней температуре (-20⁰C +20⁰C)/2 = 0. Удельная теплоемкость воздуха, с =1009 Дж/(кг*K) при температуре снаружи -20⁰C — из таблицы.
  5. Производительность по воздуху G = L*p = 6 000*1,293 =7 758 м3/час.
  6. Минимальная мощность по формуле: Q (кВт) = G/3600*c*(Tком – Tул) = 7758/3600*1009*40 = 86,976 кВт.
  7. С учетом запаса мощности в 15% минимально необходимая теплопроизводительность = 100,02 кВт.

Автоматизированный подогрев воздуха в приточной вентиляции


Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

(голосов пока нет)

Причины поломки паровоздушных калориферов

Эрозия внутренних поверхностей коллекторов и трубок.

Причиной эрозии может быть как плохое качество пара, так и недопустимые скорости движения пара внутри калорифера. Под качеством пара понимается степень его сухости, то есть количество капельной влаги, находящейся в потоке пара и двигающейся с высокой скоростью. Влажный пар является весьма абразивной средой, которая провоцировать эрозию металла.

Некоторые производители котлов гарантируют сухость пара на выходе котла на уровне 99,5%. Это означает что 99,5% является паром и 0,5% в паре содержится капельной влаги. Это вполне достаточные требования для выхода котла, а также для транспортировки пара. Но когда пар приходит к потребителю, его фактическая сухость может быть значительно ниже. Порой она может опускаться до 95…80%. Неудовлетворительные условия транспортировки пара, являются весомыми причинами для ухудшения его качества.

Как только мельчайшие капли воды попадают в калорифер, они начинают буквально изнашивать его изнутри, наподобие, как это происходит в пескоструйных машинах. Износу подвергается не только калорифер, но и весь узел обвязки калорифера, включая трубопроводы, запорная и регулирующая ариматура. В зависимости от дизайна коллекторов и трубок, внутренние скорости могут быть слишком высокие, что только усугубляет ситуацию.

Коррозия

Когда воздух и неконденсируемые газы остаются в пространстве калорифера, появляются возможность для образования угольной кислоты, которая провоцирует интенсивную коррозию. Угольная кислота образуется, когда углекислый газ растворяется в конденсате. Чем ниже температура конденсата или чем выше давление, тем условия для образования угольной кислоты, более благоприятные. Локализованный уровень pH 3 уверенно разъедает сталь, из которой выполнен калорифер. Точечные поражения поверхности теплообмена со временем разрастаются и приводят к утечкам. Важным требованием, является установка термостатических воздухоотводчиков на входе и выходе калориферов. Узел обвязки калорифера в обязательном порядке должен иметь в составе средства для автоматического отвода воздуха из парового пространства. Чаще всего коррозионные процессы наблюдаются в нижних частях калориферов из-за подтопления конденсатом. Таким образом, ни в коем случае нельзя допускать подтопление.

Размораживание

Прежде всего, поймем причины размораживания. Пар, конденсируясь, выделяет тепловую энергию, которая передается воздуху через стенки и оребрение калорифера.. Температура внутри калорифера при этом не изменяется, изменяется лишь фазовое состояние. Если в калорифере остался конденсат и он не был выведен конденсатоотводчиком, то его температура непременно начнет снижаться за счет продолжающегося теплообмена. Как только в калорифере образовался конденсат, он должен быть немедленно выведен из пространства теплообмена, прежде чем он охладится до тех пор, когда может замерзнуть. К большому сожалению, многие монтажники и проектировщики не придают значения факторам, которые способствуют конденсату оставаться в калорифере.

Размораживание происходит когда калорифер не успевает освобождаться от конденсата и набегающий поток воздуха быстро захолаживает конденсат вплоть до его превращения в лёд. Надлежащий расчет калорифера, его монтаж и присутствующие средства его обвязки и узел обвязки калорифера, являются критичными для предотвращения размораживания.

Неверный подбор калорифера. Не каждый калорифер хорошо подходит к каждой системе. Иногда калорифер не подходит для рабочих параметров, иногда не походит для условий применения. Например, медные калориферы обычно применяются для низких давлений пара и для применения приточных системах коммерческих зданий. Промышленный же нагрев воздуха требует использования более прочных материалов.

Варианты регулировки температуры в процессе нагрева

Схема узла обвязки калорифера с трехходовым клапаном

Процесс регулировки нагрева бывает двух типов: качественный и количественный.

Применение количественной регулировки нагрева не всегда целесообразно, так как количество теплоносителя в процессе работы постоянно меняется.

Качественная регулировка нагрева подразумевает работу калорифера с использованием одинакового объема теплоносителя.

Преимуществ качественного принципа нагрева несколько:

  • устойчивая линейность процесса обеспечивается в любом положении регулирующего клапана;
  • замораживание агрегата можно предотвратить или снизить, если обеспечить постоянный приток воды;
  • если есть специальный насос и трехходовой клапан, то в этом случае применяют качественный принцип регулировки нагрева.

Что это такое и для чего нужен?

Калорифер – это специальное устройство, предназначенное для обеспечения теплообмена за счет нагревания воздушного потока с помощью соприкосновения его с определенным количеством нагревающих элементов.

Устанавливается такой агрегат в вентиляционных системах как в комплексе с моноблочными конструкциями, так и в виде отдельно стоящих модулей.

Как работает и устройство?

В зависимости от того, какой источник тепла используется, калориферы подразделяются на водяные, электрические и паровые.

В подавляющем большинстве случаев теплопередающие элементы калориферов представляют собой стальные трубы с оребренной поверхностью. Именно оребрение помогает увеличить площадь и, соответственно, эффективность теплоотдачи. Внутри таких труб проходит нагревающий или охлаждающий теплоноситель, а снаружи – воздушные потоки, охлаждаемые или нагреваемые при контакте с трубами.

Реберная структура устройства представляет собой металлические пластины, насаженные на трубки, либо навитую на них ленту или тонкую проволоку.

Принцип действия калориферов основан на том, что теплоноситель имеет больший коэффициент теплоотдачи по отношению к потокам воздуха.

Энергоэффективность калорифера зависит от коэффициента теплоотдачи устройства при определенных энергозатратах. Иными словами, чем больше тепла агрегат способен отдать при неизменных энергетических затратах, тем выше его эффективность.

Устройство способно значительно нагреть проходящие через него воздушные потоки – поднять их температуру на 70-110 градусов, поэтому использовать калорифер можно даже при минимальных температурах (до -25 градусов).

Устанавливаться калорифер может по двум схемам воздухообмена – по принципу смешения рециркуляционного и приточного воздуха, а также в замкнутой системе рециркуляции воздуха. Для систем принудительной или искусственной вентиляции это условие неактуально, так как через калорифер воздух прогоняется с помощью канальных вентиляторов.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Источники

  • https://ventilsystem.ru/ventilyaciya/kalorifery-dlya-pritochnoj-ventilyacii.html
  • https://stroy-podskazka.ru/ventilyaciya/pritochnaja-kalorifer/
  • http://remoo.ru/otoplenie/elektricheskij-kalorifer
  • https://zao-tst.ru/kalorifery.html
  • https://www.tproekt.com/kalorifery-otopleniya/
  • https://ventkam.ru/ventilyatsiya/kalorifer
  • https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
