Печь камин своими руками — руководство для начинающих

Где размещать камин, его функции, и какое топливо использовать

1) Место.

Камин на даче

От помещения зависит многое. Где обычно принято устанавливать камины?

  • в основной комнате частного или загородного дома;
  • на даче;
  • в сауне;
  • в гараже;
  • в кафе или ресторане;
  • и даже на улице.

В каждом конкретном случае возможности по установке камина будут разные, и требования к нему тоже будут различаться.

2) Функции.

Камин как украшение

В зависимости от типа камина и его конструкции, он может выполнять различные функции:

  • обогрев жилища;
  • декоративная функция (украшение интерьера, обеспечение возможности любоваться огнем, и др.);
  • приготовление пищи;
  • нагрев воды (при использовании водного контура).

3) Топливо.

В зависимости от типа используемого топлива, камины подразделяются на такие виды:

  • дровяные – в качестве топлива используются дрова, древесные пеллеты и брикеты;

  • угольные – топливом является уголь;
  • газовые – могут подключаться либо к централизованной газовой сети, либо использовать в качестве топлива баллоны с газом (пропан или бутан);
  • электрические – получают питание из электрической сети;
  • дизельные – источником энергии является стандартное дизельное топливо;
  • биокамины – наиболее экологически чистый вариант, в качестве топлива может использоваться торф, сухой спирт, гранулы из опилок, биоэтанол, биогаз, произведенный из растительных масел биодизель, и др.;
  • комбинированные – чаще всего используют комбинацию газ + электричество;
  • декоративные – никакого топлива не используют, могут в незначительном количестве потреблять электричество.

Строим печь по Быкову

Далее мы делаем камин своими руками согласно следующей порядовке:

  1. После установки фундамента необходимо выложить два нулевых ряда, каждый из которых состоит из двадцати двух кирпичей;
  2. На первом ряду мы формирует поддувало. Для сборки нам понадобится двадцать один кирпич;
  3. На втором ряду мы устанавливаем дверцы и продолжаем кладку по стандартной схеме. Для этого ряда нужно подготовить двадцать единиц кирпича;
  4. Около двери нужно с обеих сторон уложить по половине кирпича. Остальные стенки укладываются из девятнадцати цельных элементов;
  5. На четвёртом ряду нужно перекрыть переднюю часть поддувала и дверцу. С задней стороны начинаем формировать поворотный колодец. Для сборки нам потребуется 12 единиц цельного кирпича, шесть штук размером ¾ и две половины;
  6. Используя шамотный кирпич, начинаем выкладывать топочную камеру. Кирпич, уложенный спереди и сзади должен предварительно стёсываться, при этом оставляем обязательный зазор, составляющий 4-6 миллиметров. Выполняем монтаж дверцы топливника. Для укладки суммарно нам потребуется семнадцать единиц шамотного кирпича и 2 штуки по одной трети;
  7. На шестом начинаем формирование стенок топливника. Также продолжается укладка дымоотводного колодца. Подготовим одиннадцать единиц шамотной категории кирпичей;

Большие боковые стенки, обеспечивают лучший нагрев

Большие боковые стенки, обеспечивают лучший нагрев

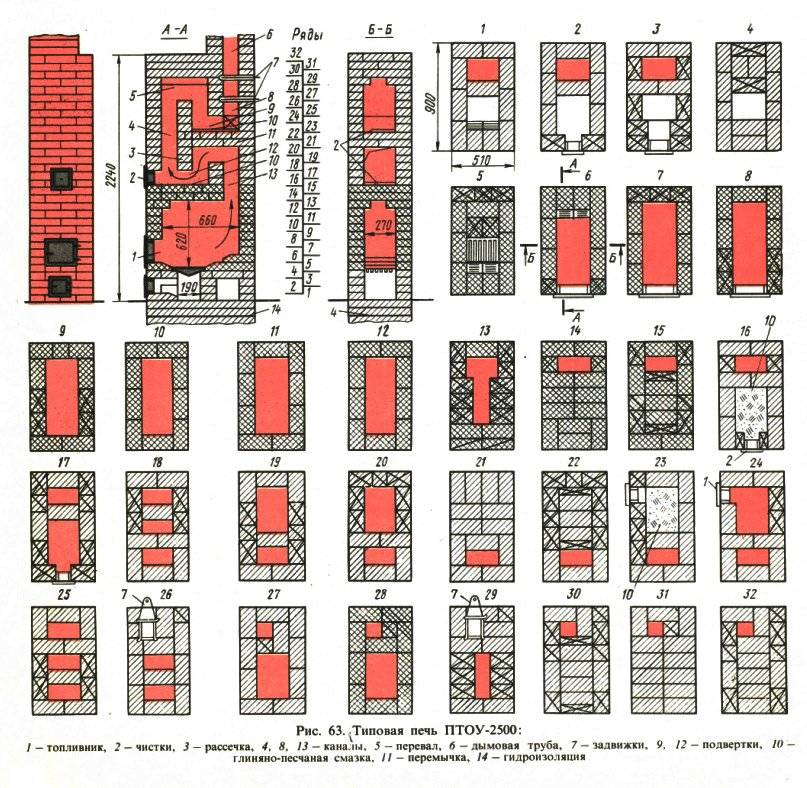

Подробная и поэтапная порядовка

Подробная и поэтапная порядовка

Моделирование камина с использованием специальных программ

Моделирование камина с использованием специальных программ

Особенности строения миниатюрной конструкции по Быкову

Особенности строения миниатюрной конструкции по Быкову

  1. На седьмом ряду производим разделение дымоотводного колодца, для этого используется два кирпича. Стёсываем кирпич, находящийся в нижней части конструкции и тем самым образуем два вертикально расположенных канала. Для кладки используется одиннадцать шамотных, две половинки и четыре кирпича срезанных наискосок;
  2. На восьмом ряду кладка осуществляется аналогично предыдущему. Используем 15 единиц кирпича;
  3. С 9 по 15 ряд формируется топливная камера и задняя стенка печки. На двенадцатом объединяется ниспадающий дымоотводящий канал, а на пятнадцатом топливник начинает постепенно сужаться;
  4. С 16 по 21 ряды производится перекрытие топливника и ниспадающего канала. Начиная с семнадцатого, кладка продолжается красным кирпичом. На восемнадцатом формируем канал имеющий вертикальное расположение;
  5. На двадцать четвёртом заканчивается формирование кладки стенок расположенных между первым и вторым вертикально расположенным каналом;
  6. С 25 по 29 ряды производится формирование горизонтального канала и оставляется небольшой проём для последующей сборки дымохода;
  7. С 30 по 32 ряды кладка выполняется сплошная, а на 32 начинает формироваться дымоход;
  8. Далее собирается «выдра» и шейка трубы.

Если вы не нуждаетесь в источнике отапливания помещения и всего дома, рекомендуем вам подробней ознакомиться с видео, рассказывающем о том, как сделать муляж камина своими руками.

Теперь вы знаете, как сделать камин своими руками по Быкову и можете на практике воспользоваться всеми советами, инструкциями и рекомендациями, представленными в данной статье.

Печь-камин для дачи — тепло без лишних затрат

Отдельная нагревательная плита, обычно известная как буржуйка для обогрева, не требует специального фундамента или корпуса. Даже в уже установленной комнате квалифицированный специалист монтирует такую печь без неудобных строительных работ в течение двух часов! Отопительная печь-камин — отличный дополнительный источник тепла для дачи, который также экологичный и простой в установке. Конструкция занимает меньше места, чем традиционный камин. Вы можете легко установить буржуйку в гостиной без необходимости проведения грязных и трудоемких строительных работ. Когда вы уезжаете с дачи, то можете взять печь с собой до следующего сезона.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

  • Чугунную топку со стеклом.
  • Комплект сэндвич труб.
  • Силиконовый герметик.
  • Хомуты, тройник.
  • Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
  • Кронштейн для опоры дымоходной трубы.
  • Минеральная вата (для изоляции прохождения трубы через перекрытия).
  • Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Необходимые инструменты и материалы

Чтобы самостоятельно изготовить кирпичную печку-камин, требуется подготовить такие материалы:

  • Жаростойкий кирпич — его количество определяется размерами объекта. Для средней конструкции потребуется примерно 800 штук.
  • Жаропрочная смесь — ее делают на основе глины или клея для печи.
  • Дверцы с огнеупорным стеклом.
  • Дверцы для топки и продувных отверстий.
  • Варочные пластины.
  • Материалы для теплоизоляции.
  • Стальные уголки, пластины, листы.
  • Проволока.
  • Двойные трубы и отверстия для дымохода.
  • Цемент, песок, щебень.
  • Термоустойчивое покрытие для пола.

Список необходимого оборудования и материалов может изменяться в зависимости от чертежа и конечного вида всего объекта отопления.

Какие можно выделить разновидности печей-каминов

Домашние камины делятся на несколько групп в зависимости от различных критериев — от характеристик до назначения, ознакомление с ними поможет совершить правильный выбор.

По материалам, из которых сделали

  • Кирпичные — выкладываются из огнестойкого шамотного кирпича, части не подверженные воздействию высоких температур изготавливают из керамического кирпича.
  • Металлические — чаще всего изготавливаются из нержавеющей стали или из чугуна.
  • Комбинированные — в кирпичный камин может быть установлена топка из чугуна, или наоборот в металлической модели топочную камеру изнутри облицовывают термостойким кирпичом.
  • Специальные — для биокаминов и декоративных моделей иногда используются другие типы материалов — керамика, стекло и т.д. Это обусловлено отсутствием воздействия таких высоких температур, использующихся для отопления.

Типу размещения. Куда установить дымоход?

  • встроенный — требуют планировки еще на этапе строительства дома, оборудуется специальная ниша, что позволяет более эффективно вписать камин в интерьер помещения и сэкономить место;
  • пристенный — самый распространенный вариант, печь устанавливается у стены, также возможна установка дымохода внутри этой стены;
  • островной — отдельно стоящий очаг, выполняющий в основном декоративные функции из-за своей небольшой мощности;
  • угловой — позволяет экономить место и лучше всего подходит для небольших помещений.

По виду топлива: пеллетные, газовые, электрические и другие камины

Тип топлива имеет определяющую роль при выборе камина:

дровяной — более традиционный вид, предоставляющий наиболее эстетически приятный вариант, его недостатком является необходимость чистить топку от золы, оборудовать место хранения дров, следить за процессом горения; также возможно использовать для отопления уголь, сухие куски торфа, пеллеты;

Фото 1. Разные виды пеллет, иначе — топливных гранул из торфа и древесных отходов. Они подходят не для каждой печи.

  • газовый — имитирует горение настоящих дров, а отопление происходит за счет сжигания природного или сжиженого газа из баллонов, этот вариант удобен возможностью регулировки мощности обогрева, простым уходом;
  • электрический — декоративная модель, использующая термореле для обогрева, а имитацию пламени для создания эстетического впечатления;
  • экологичное топливо — для отопления используется чаще всего этиловый спирт, который не оставляет продуктов сгорания, поэтому не требует наличия дымохода; является маломощным и выполняет декоративную функцию.

По типу топки бывают открытые камины, позволяющие напрямую любоваться пламенем — они имеют меньшую мощность, чем с закрытой топкой (например, система длительного горения, позволяющая отапливать сразу несколько комнат).

Установка фундамента

Правила заливки те же, что используются при сборке стационарного обогревателя. Для начала – необходимо выделить контур основы, и на 100 миллиметров сделать отступ от самого камина. Если установка происходит в комнате с паркетом – основание для печи вырезают.

Алгоритм работы:

  • сделать углубление от 0,5 м до 0,7 метра;
  • дно котла заполнить на 10 см песком, уплотнив и пролив его водой;
  • песок прикрыть щебнем и тщательно его утрамбовать;
  • от щебенки, на высоте 5-7 см установить сетку из арматуры;
  • по основе вмонтировать опалубку (верхний срез досок выставить по одному уровню, что обеспечит выравнивание фундамента);
  • смешать песок, щебень и цементный раствор (3:1:4), после чего залить однородную массу в основание;
  • утрамбовать бетон, потом его выровнять правилом, проходя по частям опалубки.

После заливки фундамента следует выждать неделю для полного схватывания. Не забудьте отделить бетон от укладки гидроизоляцией, например, рубероидом.

Пошаговая планировка задач при выборе камина

Установить в своем доме или квартире камин желают многие, потому что живой огонь и естественное тепло создают поистине магическую комбинацию, даруя жилищу уютную атмосферу и обеспечивая хорошее настроение человеку.

Электрокамин, дровяная печь и газовый камин

Однако у многих возникают затруднения в вопросе “как выбрать камин”? Ведь не хочется ошибиться в таком важном деле – покупка камина потребует не только ощутимых финансовых затрат, но и в некоторых случаях возникает необходимость в серьезных строительных манипуляциях. Например, может быть придется построить отдельный фундамент под камин, создать качественный дымоход, выполнить облицовку топки, вмонтировать камин в стену, и т.п

Чтобы все эти вопросы не стали неприятной неожиданностью, лучше подумать о них заранее. Прежде чем выбирать тип камина и какую-то конкретную модель (а их существует великое множество, от самых разных производителей), следует разобраться с условиями задачи – а для этого нужно ответить на вполне конкретные вопросы:

  • в каком помещении предполагается устанавливать камин?
  • какие он должен выполнять первостепенные функции?
  • будет ли возможность обеспечивать его определенным видом топлива?

Конструкционные особенности печей

Печка длительного горения удобна тем, что она может гореть на одной закладке дров в несколько раз дольше, чем традиционные печи и камины. Это напрямую связано с ее конструктивными особенностями – она наделена большой топкой, а некоторые из них сжигают дрова в определенных условиях, с минимальным доступом кислорода в камеру сгорания и последующим сжиганием пиролизных газов.

Герметизация швов исключит возможность попадания продуктов горения в отапливаемое помещение.

Печи длительного горения наделяются большими топками – сюда помещается большое количество дров и других видов теплого топлива. За счет этого снижается частота подходов для закладки горючего. Классические печки и котлы с миниатюрными камерами сгорания требуют все новых порций каждые 2-3 часа. В дневное время с этим еще можно мириться, но в ночное время человеку хочется спать, а не возиться с подкладыванием дров.

Хуже всего, если днем все работают – подкладывать поленья в печь просто некому. За это время температура в отапливаемых помещениях станет довольно низкой, поэтому вечер придется уделить не отдыху, а растопке, чтобы создать комфортные условия. Впрочем, ночью придется заниматься тем же самым, что и днем – подкидывать все новые порции поленьев в ненасытную топку дровяной печи.

Принцип работы печи длительного горения зависит от ее конструкции:

  • Агрегаты с большой топкой – их долгая работа объясняется использованием камер сгорания большого размера, куда загружается множество дров;
  • Пиролизные агрегаты – здесь твердое топливо сжигается при минимальном количестве кислорода и образует пиролизный газ;
  • Агрегаты без пиролиза, но с ограничением интенсивности горения – это печи «бубафоня» из бочки, обладающие простым, но весьма оригинальным устройством.

Сами печи могут изготавливаться из самых разных материалов – камень, огнеупорный кирпич или металл.

Залог более длительного горения вашей печи – использование нормальных дров, а не прогнивших поленьев с низкой теплотворностью. Дольше всего горят бук, дуб, граб и некоторые сорта фруктовых деревьев.

Металлические печи-камины, подходят ли они для углового размещения?

Основная особенность этих печей – компактность и высокая скорость нагрева. Металлическая угловая печь-камин представляет собой отопительный прибор с топкой, закрытой огнеупорным стеклом. В зависимости от модели такая печь может быть оснащена плитой для приготовления пищи и баком-теплообменником для подключения контура водяного отопления. К достоинствам таких печей можно отнести:

  • Небольшие размеры и массу;
  • Возможность установки на любом полу, без устройства фундамента;
  • Высокую эффективность;
  • Привлекательный внешний вид;
  • Простоту установки;
  • Невысокую цену;
  • Безопасность.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части  позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Печь-камин на дровах, которую можно купить в магазине

Наиболее популярны у дачников следующие модели угловых печей-каминов:

1. Печь-камин «Бавария» выполнена из 6-миллиметровой стали, изнутри футерована шамотным кирпичом. Мощность печи – 6 кВт, что позволяет обогреть домик площадью до 60 квадратных метров. Режим длительного горения у этой печи составляет 3-5 часов, печка оснащена огнеупорным стеклом, которое, благодаря системе чистого горения, не подвержено копоти, а также термоизолированной ручкой дверцы, что позволит вам не обжечься. Боковые стенки печи облицованы керамикой, это придает ей привлекательный внешний вид.

Угловая печь-камин «Баврия»

2. Печь-камин «Амур» оснащена панорамным стеклом с системой обдува – на нем не остается сажи и копоти. В верхней части расположена варочная панель. Модель выполнена из жаропрочной стали с футеровкой, мощность 9 кВт позволяет обогреть до 180 кубометров помещения, что при стандартных потолках соответствует площади в 60-80 квадратных метров. Печка облицована керамическими панелями, улучшающими теплоотдачу, даже при полном сгорании топлива — камни будут вас греть еще несколько часов!

Печь-камин «Амур»

3. Печь-камин «Нева» в целом похожа на «Амур», но ее мощность ниже – 6 кВт. Такую печь можно рекомендовать владельцам небольших домиков с площадью 50-60 квадратных метров. Все греющиеся поверхности печи покрыты жаропрочной краской, благодаря чему она долго сохраняет достойный внешний вид и не подвергается коррозии.

4. Печь-камин «Теплодар» угловой с мощностью 12 кВт предназначен для домов с площадью до 80 квадратных метров. Корпус сделан из нержавеющей стали и устойчив к прогоранию. Дверка оснащена жаропрочным стеклокерамическим окошком, позволяющим любоваться живым огнем. Печь вверху имеет варочную панель, дровницу в нижней части корпуса, а также зольник с удобным извлечением. Хороший выбор для ценителей надежности и красоты.

Печь-камин «Теплодар»

Все модели могут быть установлены на чистовой пол, отделанный негорючими материалами: металлическим листом, плиткой или керамогранитом. Их небольшой вес позволяет избежать реконструкции перекрытий и не требует устройства отдельного фундамента. Печи-камины этого класса можно установить на любом этаже дома.
