Виды дефлекторов на дымоход и изготовление своими руками

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

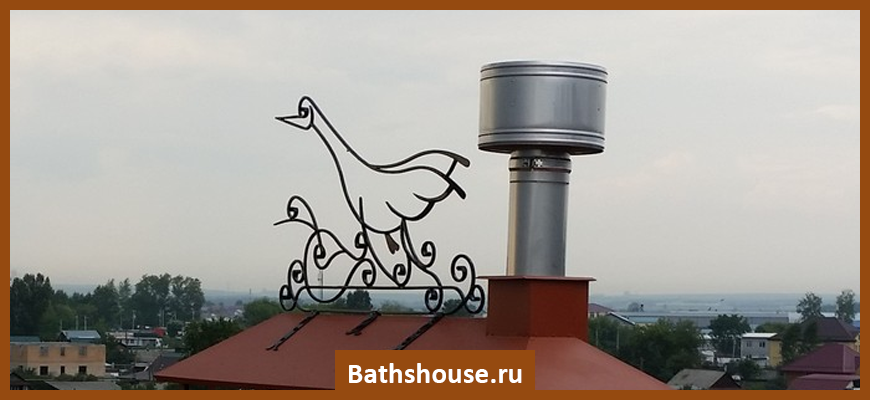

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Характеристика дефлектора

Применение дефлектора

Статистические дефлекторы на сегодняшний день используют в качестве специальных устройств выброса воздуха из таких конструкций:

  • коллективных и индивидуальных каналов естественной вентиляции;
  • коллективных и индивидуальных дымоходов;
  • каналов выброса всех продуктов сгорания газа (от работы газовой колонки, генератора, твердотопливных котлов);
  • стволов мусоропроводов.

Дефлекторы в каналах вентиляционной системы

Дефлектор для отвода дымовых газов от колонок

Предназначение дефлектора

  • Дефлекторы предназначаются для усиления тяги путем отклонения воздушных потоков. Разнообразные конструкции дефлекторов реализуют один и тот же процесс – возникновение зоны низкого давления при обтекании препятствия окружающим воздухом. Таким способом ветер не нарушает тяги, а только усиливает ее.
  • Благодаря дефлектору можно добиться существенного увеличения КПД дымовой трубы (до 20 процентов).
  • Дефлектор также предохраняет дымоотводной канал от попадания дождя и снега, а также всевозможного мусора.

Разновидности дефлекторов

Существуют дефлекторы разных конструкций:

  • дефлектор ЦАГИ;
  • круглый «Волпер»;
  • дефлектор Григоровича;
  • открытый дефлектор Astato;
  • Н-образный дефлектор;
  • дефлектор-звезда «Шенард».

Конструкция дефлектора по принципу ЦАГИ

Дефлектор Григоровича

Дефлектор Н-образной формы

Двойной дефлектор

Дефлектор состоит из таких частей:

  • нижний цилиндр;
  • верхний цилиндр (диффузор);
  • конусообразный колпак (зонтик).

Особенности установки дефлектора

  • Дефлектор производиться из оцинкованного железа.
  • Функцию нижнего цилиндра, как правило, выполняет керамическая, асбоцементная или металлическая дымовая труба, на которую и монтируется сам дефлектор.

Дефлектор Григоровича своими руками

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.


Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

  • Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
  • Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
  • На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
  • Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
  • Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.

Первым делом создают такую деталь, как корпус дефлектора

  • По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
  • В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.

Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.

Дефлектор Григоровича имеет простую конструкцию

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Зачем нужны дефлекторы?

Каждый человек может задаться вопросом: для чего нужны дефлекторы? Ответить на этот вопрос можно, ознакомившись с конструкцией и основными функциями, которые выполняет это устройство. Основная особенность дымохода, за счёт которой осуществляется вывод дыма из системы — тяга. Создание нужной тяги посредством перепада давления способствует полному выведению продуктов сгорания за пределы дома. Чтобы тяга было достаточной, рассчитываются такие параметры: диаметр труб в конструкции, тип их сечения, материал изготовления, высота трубы над кровлей и т. д. Также немаловажным фактором является общая форма конструкции.

При сильном ветре воздух может попадать в просвет трубы, тем самым создавая препятствие нормальному отводу дыма из системы. В некоторых случаях это может привести к образованию обратной тяги и задымлению отапливаемого помещения. Дефлектор не только защищает дымоход от попадания ветра, но и использует его силу для увеличения тяги.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора

В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

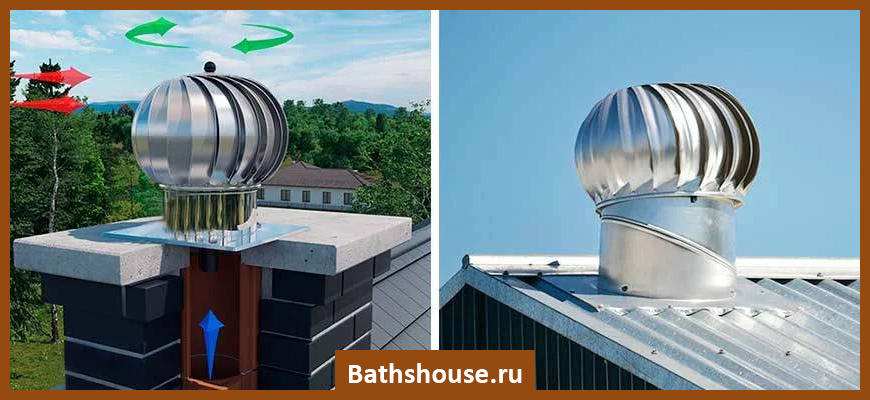

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Как ставить дефлектор

Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.

Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе

Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:

  1. В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
  2. Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
  3. На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
  4. Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
  5. На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.

Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Монтаж дефлектора на дымоходе

Дефлектор нужно подбирать исходя из параметров трубы. Некоторые конструкции прикрепляются сверху на дымоход. Встречаются модели дефлекторов, у которых диаметр цилиндра должен совпадать с выходным устьем трубы.

Диаметр дефлектора обычно составляет от 10 до 50 см. Ширина диффузора моделей может варьироваться от 24 до 100 см. По высоте дефлектор может достигать от 14 до 60 см.

Устанавливая дефлектор на дымовую трубу, необходимо руководствоваться следующими правилами:

  1. В зависимости от типа крыши должны различаться способы монтажа дымового отверстия. На плоской крыше дымоход должен выходить за ограждение. На скатном типе устье трубы должно располагаться выше конька, если между ними менее 1,5 метров. Если более, выходное отверстие располагается на одинаковом уровне с коньком.
  2. У монтажа цилиндрического дефлектора на кирпичном дымоходе есть особенности. Необходимо использовать переходные патрубки, иначе не будет нужной тяги.
  3. Дефлектор должен обдуваться со всех сторон. Следует избегать установки устройства, если его частично закрывает от ветра соседнее здание.
  4. Вид дефлектора стоит подбирать согласно местности, на которой находится здание. Если сооружение располагается на пустыре, где очень сильные воздушные потоки, желательно устанавливать самые мощные типы дефлекторов. К ним относятся Н-образные устройства. При климате с суровыми зимами желательно воздержаться от установки вращающегося дефлектора, так как он может обледенеть.

Закрепить дефлектор на дымоходе можно, используя различные материалы:

  • врезки на самом дефлекторе;
  • болты;
  • кронштейны;
  • хомуты.

Часто вместе с этими креплениями используется уплотнительная лента для лучшего сцепления двух поверхностей.

Конструкционные особенности

Если посмотреть на чертеж дефлектора на дымовую трубу, то можно увидеть, что у него три главные детали:

  1. Нижний цилиндр (стакан). Для его изготовления задействуют асбестовую, керамическую или металлическую трубу.
  2. К цилиндру примыкает расширяющийся к низу диффузор – верхний стакан. Для этого требуется три – четыре стойки.
  3. Над диффузором устанавливают зонтик в форме конусообразного колпака.

Вверху у диффузора и цилиндра присутствуют кольцевые отбои, которые нужны для отклонения воздушных масс от движения направленного вертикально.

Поверхности устройства располагают так, чтобы ветер вне зависимости от направления не препятствовал отводу продуктов горения, а напротив, помогал за счет подсоса газов посредством кольцевого отверстия, располагающегося вверху и внизу.

Установка дефлектора

Теперь можно приступать к монтажу. Используют два способа:

  • непосредственно на дымоходную трубу;
  • на отрезок трубы, которая в дальнейшем надевается на вывод канала.

Отметим, что второй вариант часто оказывается более практичным и менее трудоемким — все сложные работы можно проводить на земле. Кроме того, почти все модели, изготовленные промышленным способом, уже оснащены патрубком, который нужно просто надеть на вывод дымоходного канала, закрепить металлическим хомутом.Монтаж на отрезок трубы (ее d должен быть чуть больше, чем у трубы дымохода):

Разметка под крепление на трубе — на уровне 10-15 см от края. Аналогичные метки необходимо выделить на диффузоре.
Все тщательно проверить, высверлить отверстия на трубе и корпусе диффузора. Совместить детали и проверить совпадение отверстий. При несовпадении придется переделать этот этап. Иначе не получится совместить детали ровно.
В отверстия на трубе и диффузоре вставить крепежные шпильки. Фиксацию проводят гайками с двух сторон

Важно закручивать гайки равномерно. Иначе велик риск деформировать элементы насадки на дымоход.
Поднять конструкцию на крышу, надеть на трубу дымохода, закрепить хомутами

Лучше действовать не в одиночку, а с помощником.

Если монтаж проводится на дымоходную трубу большого диаметра в качестве дополнительного крепежа можно использовать стальные проволочные стяжки.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Наименование моделиКраткое описание принципа действия и эксплуатационных характеристик

Колпак Григоровича

Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.

Насадка ЦАГИ

Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.

Колпак Astato

Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.

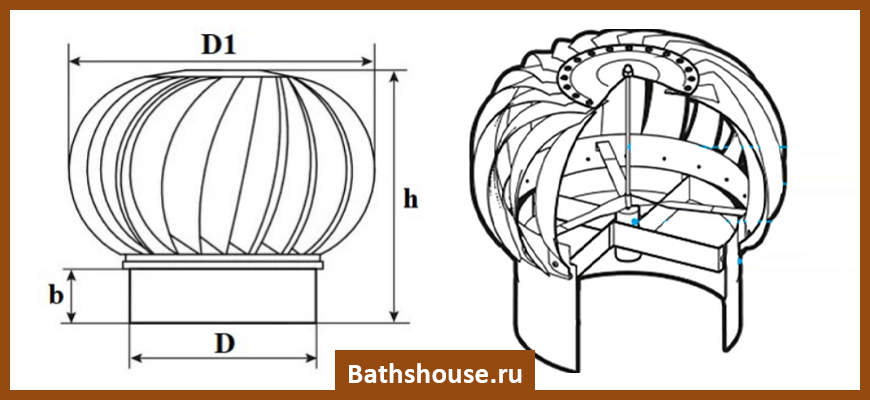

Турбодефлекторы

Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.

Поворотные капюшоны

Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.

Н-образный модуль

Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

  1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

    Если тяга слишком сильная, пламя в котле будет постоянно задуваться

  2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

    Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

  3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

    Способ проверки наличия и силы тяги в дымоходе

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания — одно из самых сложных мероприятий при строительстве бани

Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход

Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

  • внешний цилиндр — ее роль играет обычная труба из асбеста, керамики или металла;
  • диффузор — крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента — верхний стакан;
  • зонтик — самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
  • нижний стакан — опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

  • защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы — быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
  • увеличение КПД дымоотвода на 15-20 %;
  • минимизация затрат на монтаж дымоотвода;
  • эффективное искрогашение — немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны — это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
