Восемь способов увеличения КПД печи-буржуйки

Повышение теплоемкости

Повысить теплоемкость буржуйки можно как путем увеличения ее массогабаритных показателей, так и применением дополнительных обогреваемых материалов. В любом случае нужно вносить конструктивные изменения в систему обогрева. Одним из вариантов может быть применение дымооборотов внутри печи. Это возможно сделать путем установки в топливнике листов жаропрочного металла, тем самым обеспечив дополнительные пути движения газов. При этом происходит их дожигание, нагрев печи до большей температуры. Но в то же время увеличивается и температура выходящего дыма. При короткой дымовой трубе тепло просто выбрасывается в атмосферу.

Для использования этого тепла на выхлопной патрубок буржуйки устанавливают теплоаккумулирующую емкость, которую можно изготовить либо из старого газового баллона, либо из трубы большого диаметра. Емкость наполняется крупными камнями, хорошо сохраняющими тепло. При этом она загружается примерно на 2/3 объема. Камни укладываются на решетку. Раскаленные газы, протекая через аккумулятор, нагревают их и, отдав тепло, выходят наружу.

Камни нагреваются до температуры около 400 °С. После прогорания топлива в печи закрывается заслонка на дымовой трубе и обогрев помещения проводится теплом, накопленным камнями. В этом случае буржуйка находится в холодном состоянии. Использование такого аккумулятора позволяет не только экономить топливо, но и получать тепло после прекращения работы печки.

Аккумулятор, повышающий КПД печи, можно изготовить из кирпича и установить на металлические опоры над ее поверхностью. Но такую конструкцию невозможно использовать при круглой форме буржуйки.

Калорийность топлива зависит от его вида и качества. Замена горючего на более калорийное обходится дорого, требуется дополнительное место для хранения. Как правило, в гаражах топят бросовым материалом, который просто найти. Теперь, зная, как повысить КПД буржуйки, можно приступать к работам. Необходимо отметить, что наилучшие результаты получаются при комплексном использовании способов, повышающих эффективность обогрева печи.

Принцип буржуйки длительного горения

Ничего особенного или слишком заумного в устройстве такого отопительного прибора нет.

Схема конструкции такая:

  • Вверху буржуйки открывается крышка и вертикально устанавливается конус.
  • В камеру сгорания засыпаются опилки (до предела). Затем их нужно плотно утрамбовать.
  • Установленный конус можно убирать, крышку закрывать и приступать к розжигу.
  • Для того чтобы разжечь буржуйку, нужно засыпать мелкую древесину в зольный ящик. После этого не закрывайте его до конца, чтобы осталась небольшая щель для циркуляции воздуха.
  • Через дымоход образуется тяга, опилки начинают тлеть, и буржуйка работает.
  • Вещества, которые образуются в процессе горения после выхода из топки, начинают прогревать стенки печи и поступают через трубу наружу.

Рекомендуем: Деревянная коптильня своими руками

Таким образом, помещение, в котором стоит буржуйка, получает от дымового газа до 50% тепла. Длительность такого горения доходит до 11 часов — получается устройство с высоким коэффициентом полезности.

Бесплатное топливо

Буржуйка на отработке особенно хороша для владельцев гаражей. Чертеж ее конструкции включает в себя два резервуара, соединенные трубой, а также дымоход.

Для создания печки на отработке понадобятся следующие материалы:

  1. Металл толщиной 4 мм для буржуйки.
  2. Металл толщиной 6 мм для крышки верхнего резервуара.
  3. Металлические прутья для ножек печки (3-4 штуки подходящей толщины).
  4. Труба из жаростойкого материала для соединения резервуаров (диаметр не менее 100 мм, длина около 400 мм).
  5. Труба для дымохода (длина не менее 4 м).

Работы по формированию буржуйки на отработке проводятся в таком порядке:

  1. К нижнему резервуару привариваются ножки.
  2. На этот резервуар сверху приваривают крышку с проделанными дырочками для масла и воздуха.
  3. На соединительной трубке делают не менее 50 отверстий с диаметром в 9 мм.
  4. Приваривают трубку к крышке нижнего резервуара.
  5. Сверху приваривается второй резервуар с заправочной горловиной и трубой дымохода.

Пользоваться такой буржуйкой-печью легко. Масло наливается в холодный аппарат через заправочную горловину почти доверху, не доходя до крышки резервуара всего нескольких сантиметров. Туда же закладывается растопочный материал в виде ветоши или газетной бумаги. Осталось поджечь, и вскоре вы будете наслаждаться теплом.

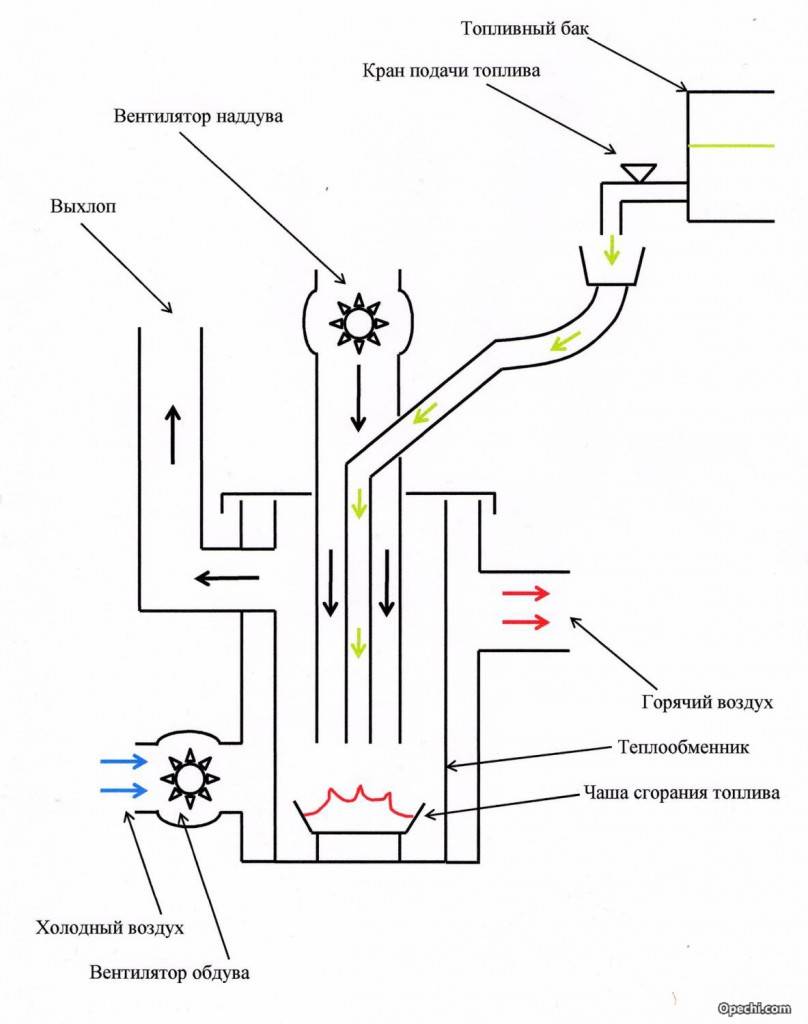

Схема печи-буржуйки на отработке

Как правило, такие печки «употребляют» от 700 до 2000 мл отработанного масла в час. Буржуйки на отработке позволяют кипятить воду и готовить нехитрую пищу. Однако их эксплуатация предполагает обязательное наличие в помещении хорошей вентиляции для вывода угарных газом, а также соблюдение правил пожарной безопасности (нельзя располагать рядом с печкой горючие материалы, использовать легковоспламеняющиеся материалы типа бензина, ацетона и пр.). Резервуар с отработкой нужно оберегать от попадания воды. Дозаправка маслом осуществляется только после полного остывания печки.

Почему в печи плохая тяга?

Плохая или слабая тяга чаще всего вызывает как последствие обратную тягу. Причины могут быть совсем различные друг от друга. Что касается основной, так это ошибки, которые допустили люди, когда проектировали отопительную систему. В этом случае есть вероятность в неправильном применении строительных материалов. Рассмотрим более подробно также возможные источники неполадки и что в таких случаях делать:

Дефект может таиться в конструкции дымохода. Пропорции между высотой и топкой иногда рассчитывают неверно. И из-за низкой, к примеру, трубы чаще всего вытягивание происходит хуже. Однако если параметр у данного компонента был больше, то обратная тяга бы не образовалась.

СПРАВКА

Поэтому так важно учитывать универсальный размер — около пяти метров

  • Не стоит забывать и про соотношение диаметра. Узкое значение способствует затруднение для вывода продуктов сгорания.
  • Кроме этого, если изделие представляет с собой квадратную форму, то, скорее всего, движение дыма не будет столь свободным, нежели это было бы с округлёнными углами.
  • Природные условия также значительно оказывают влияние на наличие слабой тяги. При дождливом климате, в повышенной влажности или с сильным ветром уровень склонён уменьшаться.
  • Если на трубе присутствуют различные повреждения или царапины, неровности, то высока вероятность появления препятствий для притяжения с хорошим коэффициентом.
  • Уход за печкой. Нередки случаи, когда пользователь забывает про чистку, тем самым накапливаются загрязнения — обваленные строительные материалы.
  • Очень похожа причина на предыдущую. Только в этот раз засором является сажа.
  • Нарушился вентиляционный процесс. Из-за этого появляется нехватки или вовсе отсутствие приточной воздушной массы.

Сетка с камнями

Модернизация печки буржуйки сеткой с камнями достаточно один из самых распространённых усовершенствований. Практически все были бане и парились в парилке. Там вы видели набор камней, которые согревают воздух в парной.

Принцип этого способа модернизации аналогичен. Необходимо обшить буржуйку камнями, которые в течение длительного времени продолжают хранить тепло. При этом стоит помнить, что для изготовления не стоит применять оцинкованный материал, так как при нагревании в воздух попадают ядовитые пары.

Материалы и инструменты

Для данного мероприятия нам понадобится:

  • набор хороших камней (можно использовать качественный глиняный кирпич), желательно среднего размера, аналогичных тем, что вам попадались в парной.
  • плотная металлическая сеть, можно использовать сеть-рабицу.
  • если вы планируете делать это по-взрослому, тогда вам понадобится арматура и сварочный аппарат.

Инструкция

Выполнение данного усовершенствования просто:

  1. Необходимо около печи сделать каркас из металлической сетки (или арматуры), который не перекроет доступа к технологическим отверстиям буржуйки.

    Пример конструкции

  2. После создания данного каркаса необходимо полости между печкой и каркасом как можно плотнее заполнить приготовленными камнями.

Можно также полости между камней заполнить чистой глиной, которая тоже будет помогать сохранять тепло.

Меры предосторожности

Категорически нельзя для создания данного усовершенствования использовать горючие материалы и металлы с низкой температурой плавления. Также данное сооружение должно обеспечивать свободное обслуживание буржуйки, не перекрывать доступ к топке, к зольнику, не мешать съему и замене выводных труб.

Работа с котлом длительного горения

Вопрос того, чем топить твердотопливный котел длительного горения многовариантный, так как котел может отапливать как прогоранием, так и слоем. Такая возможность позволяет значительно увеличить время работы агрегата с участием всего одной загрузки.

Осуществление загрузки и растопки прибора происходит довольно просто:

  • в топку вверх закладываются дрова;
  • через загрузочную дверцу добавляется щепа и бумага;
  • поджигается бумага, необходимо подождать, пока загорится щепа;
  • когда дверь закрыта, можно включать блок управления.

Если все действия были выполнены правильно, то верхний слой начнет постепенно разгораться, во время работы агрегата все наполнение будет прогорать сверху вниз.

В некоторых случаях, когда вся система не полностью прогрелась, на стенках теплообменника может появиться небольшое количество едва видимого конденсата. Иногда эта жидкость может вытекать из лючков, образуя на полу небольшие лужи. Преимущественно такая ситуация является временной. Котел, имеющий исправную циркуляцию, после нагрева системы уже не выделяет конденсат.

Сразу после включения системы управления, твердотопливный аппарат лучше оставить в режиме работы с большой температурой. В таком случае помещение и сам агрегат разогреются быстрее, после чего температуру можно снижать.

Конструктивная схема устройства буржуйки на дровах

Подобные приборы отопления могут быть самыми разными по внешнему виду и способу изготовления. Но в каждом из них используется металл толщиной не менее 3–4 мм.


Схема дымохода

Общими элементами для них служат:

  • топка;
  • зольник;
  • дымоходная труба;
  • дверца;
  • колосники.

Для изготовления печки используются:

  • бывшие в употреблении металлические бочки, если толщина их стенок не меньше 3 мм;
  • газовые баллоны;
  • железные трубы и просто листовой металл;
  • металлический уголок;
  • труба из листовой жести или асбестоцементная;
  • колосниковая решетка.

Вне зависимости от формы печки длительного горения, будь то бочка или сваренная прямоугольная форма из листового металла, она делится на две камеры — сгорания и зольник. Последний отличается меньшим размером, чем топка. Оба отделения снабжаются отверстиями и дверцами.

Колосники

Между топкой и зольником монтируется колосниковая решетка, а к отверстию топочной камеры пристраивается дверца, которая должна иметь надежную задвижку. Колосниковая решетка, на которую укладываются дрова, усиливает тягу в печи и служит одновременно для просеивания золы в отделение зольника. Отсюда она убирается по мере накопления.


Стандартный колосник

В зависимости от используемого топлива колосники могут иметь разные размеры продольных отверстий. Если используется уголь мелкой фракции, то и прорези в колосниках должны быть в пределах 1–1.5 см, для крупного топлива это значение необходимо увеличить до 4 см.

Для камеры зольника можно сделать ящик из тонкого металла. При помощи него легче будет удалять накопившуюся золу, просто вынимая ящик из отверстия.

Дымоход

В верхней плоскости печи вырезается отверстие, соответствующее диаметру дымоходной трубы. Сама труба может иметь изогнутую форму и располагаться под уклоном, вертикально или горизонтально. В случае горизонтального размещения скорость движения горячих дымовых газов будет существенно ниже. В результате нагрев помещения будет происходить лучше и быстрее. Труба нужна диаметром не менее 100–120 мм. В противном случае перед вами встанет проблема — дымит буржуйка, и придется приложить немало усилий, чтобы исправить конструкцию.

Но нужно помнить, что горизонтальные участки трубы не должны превышать длину в 1 метр, их уклон должен соответствовать 30 градусам. А участок трубы, выходящий из печки, должен иметь толщину стенок, как и в самой конструкции буржуйки — не менее 3 мм на протяжении 1–2 метров. Дальше дымоход может изготавливаться из более тонкого металла — 0,7 мм, так как температура топочных газов здесь уже не так велика, как вначале.


Готовая конструкция

Важно помнить, что использовать асбестоцементные трубы можно лишь на том участке дымохода, где температура отводимых газов минимальна, то есть снаружи. Если вы решите поставить такое изделие непосредственно на печь, то приготовьтесь, что оно в скором времени раскрошится под воздействием высоких температур или треснет

А вот асбестовыми шнурами можно заделать щели в конструкции, если таковые образовались из-за некачественных сварочных работ. Они вполне способны выдерживать высокие нагревы.

Наружная часть трубы должна быть максимально высокой относительно уровня крыши отапливаемой постройки — 1.5–2 метра, что хорошо влияет на качество тяги.

Установка печки

Вся конструкция устанавливается на обвязку, сваренную из уголка. Для устойчивого положения печки необходимо организовать твердое основание, покрытое листом железа. Оно нужно для защиты пола от случайно вылетающих искр и угольков в момент загрузки топлива в топочную камеру.

Подтопочный металлический лист должен выступать за габариты печки на 20 см с трех сторон. С четвертой, передней, стороны он должен покрывать пол перед поддувалом и топкой на расстоянии 55–60 см. Таковы правила пожарной безопасности для всех печей длительного горения на дровах и прочих видах топлива.

Все стыки должны быть абсолютно герметичными, чтобы не допускать выхода дыма в помещение, что вредно для здоровья и тяги. Наружную часть трубы, которая не должна быть менее полутора метров, необходимо закрепить проволочными растяжками, а ее верх прикрыть зонтиком-искрогасителем.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Обеспечение теплосъема

Увеличивать теплосъем возможно путем создания устройств, способствующих естественной и принудительной конвекции. Для обеспечения естественной циркуляции воздуха изготавливают экраны с направляющим аппаратом, позволяющим создать мощный конвекционный поток и распределить его по помещению. Направляющий аппарат изготовляют в виде изогнутых полос металла, приваренных к экрану и направляющих теплый воздух не только вверх, но и в стороны. Подготовленное устройство крепится к печи.

Устройство для теплосъема может изготавливаться и из обрезков водопроводных и профильных труб. Расстояние от пола до нижнего среза элементов должно быть не менее 15-20 см. Трубы привариваются к корпусу печки и по бокам закрываются экраном для защиты от случайного прикосновения. Традиционная буржуйка нагревает воздух вокруг себя на 0,5-1,0 м, а применение такой конструкции позволяет увеличить не только радиус, но и скорость повышения температуры в помещении. При нагреве корпуса отопительного прибора выше 60 °С в устройстве возникает устойчивая конвекционная тяга, мощность которой возрастает по мере увеличения температуры печи.

Повышать теплосъем можно, применяя вентиляторы для обдува теплопередающей поверхности. Используют как бытовые, так и старые автомобильные вентиляторы. Особенно хорошо себя зарекомендовали приборы с изменяющейся скоростью вращения. Они позволяют регулировать температуру и время обогрева помещения в различных режимах работы печи.

Для более эффективного обдува элементов печи устраивают специальные кожухи, позволяющие направлять холодный воздух в наиболее горячие участки нагревательного прибора, при этом его можно отбирать из различных мест помещения. Хорошо зарекомендовала себя буржуйка с вварными в топливник трубами для нагрева воздуха. Установленный на общем нагнетающем коллекторе многоскоростной автомобильный вентилятор позволяет эффективно обогревать помещение.

Совместным применением устройств для искусственного обдува и естественной конвекции можно значительно повысить КПД буржуйки, а значит, более эффективно обогреть помещение.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

  • сварочный аппарат;
  • шлифовальная машинка с кругами;
  • дрель со сверлами;
  • щетка с металлическим ворсом;
  • рулетка и строительный карандаш для разметки;
  • молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

  • 1 или 2 газовых баллонов;
  • Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
  • чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
  • труба для дымохода;
  • толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Буржуйка из газового баллона

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Как увеличить КПД прожорливой буржуйки

Легкая и простая в использовании металлическая печь «буржуйка» при всех своих достоинствах обладает одним существенным недостатком низким коэффициентом полезного действия. Для обогрева помещения обычная металлическая буржуйка обычно тратит 50-70% от КПД, остальное тепло просто вылетает в трубу.

Понятно, что с такой ситуацией мирится очень сложно, но предпринять радикальные меры по увеличению КПД печи предпринимают увы, немногие владельцы печей. Хотя, как показывает опыт, приложив немного умений и потратив чуточку времени можно и из этой прожорливой конструкции получить довольно эффективную печь.

Конструкция печи буржуйки

Одной из наибольших проблем печей подобного типа выступает сама конструкция. Условно модель печи-буржуйки можно представить как очаг, обвернутый в металл и слегка поднятый над уровнем пола. Классические печи из чугуна имеют топку и поддувало. Конструкция не предусматривает шибера для регулирования подачи воздуха в камеру сгорания, поэтому это делается при помощи открытия и закрытия дверки поддувала. Такая операция дело небезопасное – когда поддувало наполнено золой, искры часто выкатываются, что становится причиной пожара. Так что «буржуйка» в полной мере оправдывает свое название и аппетит непомерный и пожар в любую минуту может вспыхнуть.

Специфически выглядит и процесс сгорания топлива, что и является причиной низкого кпд буржуйки. При сгорании дров нагревается металлическая оболочка корпуса печи и тепло распространяется в помещении посредством теплового излучения. Горение дров обычно происходит нерационально, при горении дрова просто не успевают набрать необходимую температуру и поэтому часть горючих газов из топки просто уходят в трубу.

Кстати сама труба, как и корпус печи, нерационально расходуют теперь уже драгоценное тепло – нагрев помещения происходит за счет теплового излучения, и происходит только когда в топке горит пламя. Как видно все довольно просто – топливо неэффективно сгорает в топке, при этом нерационально используется такой вид отдачи тепловой энергии как конвекция.

Вот и получается, что любое усовершенствование сразу позволяет увеличить кпд буржуйки, а значит, позволит более эффективно использовать топливо.

Методы по увеличению КПД буржуйки

Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.

Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.

Как улучшить тягу в буржуйке с помощью топлива

Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.

В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора. Такие несложные работы дают возможность прибавить 5-7% эффективности печи.

Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой температуре и большой тяге.

Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.
