Виды ТЭНов для водонагревателей: сухой, медный, нержавейка и другие примеры

Расчет параметров нагревателя

По закону Ома рассчитывается мощность, которая равна произведению силы тока на напряжение электрической сети. Другими словами, чтобы у ТЭНа была мощность 1000 Вт, необходимо сначала вычислить силу тока. Есть два известных параметра – мощность и напряжение (в бытовой сети — 220 вольт). Ток будет равен мощности, разделенной на напряжение. Если 1000/220, получим силу тока, равную 4,55 А.

Для того чтобы определить сопротивление нити, необходимо напряжение разделить на силу тока. В итоге мы получим сопротивление обмотки ТЭНа, выраженную в омах. А если точнее, то разделим 220 на 4,55 и получим, что сопротивление нити из нихрома должно быть равно 48,4 Ом.

Нужно отметить, что сопротивление прямо влияет на мощность нагревательного элемента. Чем меньше значение сопротивления, тем больше мощность нагревательного элемента

Нужно обратить внимание на то, что практически вся мощность будет расходоваться на нагрев нити. Поэтому коэффициент полезного действия у большинства ТЭНов практически равен 100%

Другими словами, чем мощнее нагревательный прибор, тем быстрее и больше он прогревается.

Особенности

Электрические водонагреватели пользуются большим спросом, за счет чего на рынке такая продукция представлена в большом многообразии. Обусловлен спрос на такие устройства высокой стоимостью горячего водоснабжения, а также периодическим отключением горячей воды в некоторых районах. Последние модели бойлеров имеют специальный элемент, за счет которого происходит нагрев воды в закрытой емкости. Он представляет собой внутренний аккумулятор. Такое приспособление принято называть ТЭН. Исходя из принятой аббревиатуры, ТЭН расшифровывается как «трубчатый электронагреватель».

Собирается устройство из проволочной спирали, которая помещается в металлическую оболочку, за счет которой провода не соприкасаются с водой, но нагревают трубку. В нагревателе такая деталь находится внутри, контактируя в процессе работы с водой. В результате прохождения тока через ТЭН происходит нагрев имеющейся в бойлере жидкости. Металлическая трубка, как правило, изготавливается из «нержавейки» или медного сплава. Электротэны являются основными элементами водонагревательных баков любого типа. В качестве источника питания прибора выступает электрическая сеть.

Всем известно, что вода и электричество вместе представляют опасность для человека, именно поэтому производители стараются выпускать приборы, обладающие высоким уровнем безопасности.

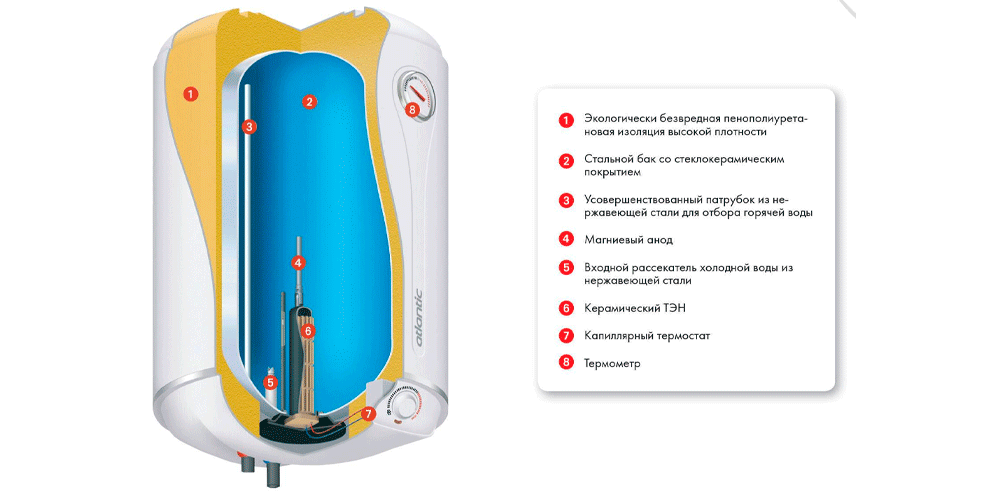

ТЭНы, устанавливаемые в водонагревателях, могут быть двух типов. Каждому типу элемента присущи специфические особенности.

Сравнение нагревателей «мокрого» и «сухого» типов

Несмотря на то, что «сухие» ТЭНы являются более современным типом нагревательных элементов, бойлеры с «мокрыми» элементами по-прежнему выпускаются производителями и находят своих покупателей. Потому что даже современному элементу присущи свои недостатки, а прежние модели не лишены достоинств.

Преимущества и недостатки «мокрых» нагревателей

Преимущества «мокрых» ТЭНов:

  • Начальная скорость разогревания. Тепло от нихромовой спирали быстро передается водяному объему.
  • Универсальность моделей. Для замены вышедшего из строя нагревателя иногда можно подобрать ТЭН другой марки.
  • Бойлеры с традиционными «мокрыми» нагревателями стоят дешевле.

Недостатки «мокрых» нагревателей:

Относительно малый срок службы. Основной причиной является образование накипи на внешней трубке ТЭНа. Как показывает практика, большинство мокрых моделей выходят из строя через 5 лет. А при использовании воды с химическим составом, благоприятным для накипи – и того меньше. Накипь разъедает материал трубки, и нагреватель выходит из строя.

Накипь на трубках «мокрого» ТЭНа

  • Второй недостаток частично связан с первым. Если «мокрый» нагреватель перестал работать, то заменить его не просто. Перед заменой обязательно нужно слить воду из бойлера. Для бойлеров с нестандартным расположением нагревателей нужно снять бак с креплений. Для герметизации при установке нового устройства понадобится и новая прокладка, так как старая наверняка будет повреждена при демонтаже.
  • Накипь не только разрушает корпус нагревателя, но и затрудняет теплообмен между ним и водой. Поэтому со временем ухудшается скорость нагрева всего объема воды, и весь бойлер потребляет больше электроэнергии.
  • Безопасность. Если вовремя не заменить разъеденный накипью нагревательный элемент, то возникает опасность поражения электрическим током.

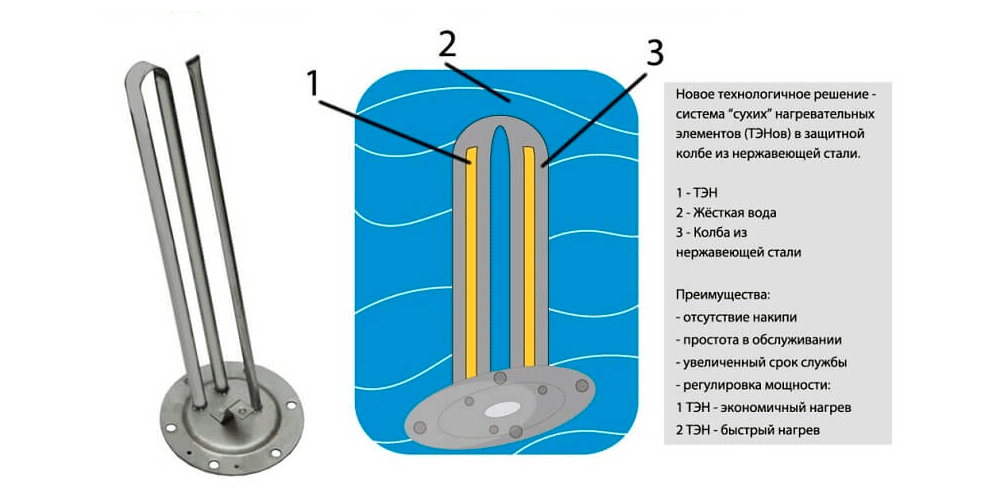

Преимущества ТЭНов «сухого» типа

Основное отличие «сухих» моделей от «мокрых» – отсутствие контакта нагревательного элемента с водой. Это приводит к тому, что современные «сухие» нагреватели служат в три раза дольше, чем традиционные «мокрые»:

Поскольку нагревательный элемент расположен в изолированной от воды колбе, то никакая накипь на нем не образуется. Он работает в обычной воздушной среде, что положительно сказывается на общей длительности его работы. Ухудшения теплообмена из-за обрастания накипью также не происходит. Расход электроэнергии не меняется со временем.

Если все же «сухой» нагреватель вышел из строя, то его замена не требует особой квалификации и не сопряжена какими-либо проблемами. Для замены не требуется сливать воду из бойлера, и тем более не понадобится снимать с крепления сам бак. Нужно только открутить винты крепления ТЭНа к изолирующей колбе и вынуть неисправный элемент. При последующей установке нового элемента не понадобятся изолирующие прокладки или герметики.

«Сухой» нагреватель, демонтированный из колбы

  • Повышенная электробезопасность. Раз исключен контакт токопроводящих деталей с водой, то опасность поражения электротоком минимальна.
  • Бойлеры с «сухими» элементами начали выпускать не так давно. Поэтому все эти модели, как более современные, комплектуются специальными защитными устройствами: защита от включения при отсутствии воды; защита от перегрева; выключение при электрическом пробое элемента.

Недостатки нагревателей «сухого» типа

Даже продвинутые технологии не бывают совершенными. Оригинальность и удобство конструкции сопровождаются и отрицательными качествами:

  • Длительный начальный нагрев, обусловленный прохождением тепла от нагревательного элемента к стенкам колбы. Но для водонагревателей накопительного типа это не критично.
  • Практически не выпускаются бойлеры объемом до 50 литров с «сухими» элементами. Длинные прямые элементы не годятся для маломерных емкостей.
  • Мощность одного «сухого» нагревателя не превышает 1200 Вт. Но обычно бойлеры выпускаются с двумя элементами, которые могут работать как отдельно, так и в паре.
  • Отсутствие универсализации. Каждый «сухой» элемент соответствует конкретной модели бойлера. Поэтому при замене надо найти точно такой же.
  • Водонагреватели с сухими элементами стоят немного дороже

ТЭНы ТЕНы для отопления виды, принцип действия, правила выбора

Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность.

Выбирая ТЕНы для отопления, важно знать их разновидности и схему работы, от которой зависит правильность функционирования в оборудовании. статьи:. статьи:

статьи:

  • Предназначение отопительных ТЕНов
  • Внутреннее устройство электронагревателей
  • Принцип работы устройства
  • Виды ТЭНов для отопительных приборов
    • Трубчатые модели для бытового отопления
    • Оребренный вариант электронагревателей
    • Блочные конструкции ТЭНов
    • Приборы патронного типа
  • Дополнительные функции электронагревателей
  • Как выбрать отопительный ТЭН
    • Расчет мощности прибора
    • Учет особенностей конструкции
    • Длина нагревательной трубки
    • Наличие дополнительного функционала
  • Выводы и полезное видео по теме

Предназначение отопительных ТЕНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЕНы являются:

  1. Переносные и стационарные масляные электрообогреватели.
  2. Водяные радиаторы отопления.
  3. Полотенцесушители для ванной.
  4. Электрокамины.
  5. Электроконвекторы.
  6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Плюсы и минусы сухого ТЭНа

Главное преимущество можно узнать из названия устройства. Его спираль не контактирует с водой напрямую, поэтому быстро она не разрушится даже при плохом качестве жидкости и регулярной эксплуатации.

Отличается сухой ТЭН от мокрого также тем, что его легче обслуживать. В нем заменяется лишь спираль с клемными выводами под 220 вольт. Сама капсула остается в корпусе бойлера, что позволяет производить ремонт, не сливая воду с емкости. Такую работу хорошо можно сделать самостоятельно даже без должной квалификации. Понадобится лишь качественный инструмент, а пошаговую инструкцию можно найти в обучающих видео.

К плюсам сухого элемента можно еще отнести безопасность. Из-за того, что он помещен в специальную капсулу, нет риска того, что спираль под напряжением прикоснется к токопроводящему телу и появится так называемое «пробитие на корпус». Если человек прикоснется к бойлеру с «пробитым» устройством, то его может ущипнуть током.

Еще эти устройства компактные. Поэтому некоторые производители в корпусе бака размещают сразу 2 элемента, что ускоряет процесс нагрева.

Ключевой минус сухого трубчатого электронагревателя – это его высокая цена. Классический трубчатый элемент можно приобрести в 2 раза дешевле. Также мощность нагревателя в капсуле всегда будет меньше.

Маркировка ТЭНов: расшифровка

Для того, чтобы можно было отличать одни ТЭНы от других была разработана специальная маркировка, закрепленная государственным стандартом.

Она наносится на поверхность при помощи пресса и должна находиться недалеко от изолятора.

Рассмотрим для примера такую маркировку:

100А13/1,6р220 — 2R30

  • Цифрой 100 обозначена развернутая длина ТЭНа в сантиметрах.
  • Буквой «А» в маркировке зашифрована глубина заделки контактного стержня (расшифровку приведу ниже).
  • Цифра 13 обозначает диаметр трубки в миллиметрах.
  • Цифра 1,6 обозначает мощность нагревателя в кВт.
  • При помощи буквы «р» зашифрованы нагреваемая среда (в данном случае вода и слабые растворы щелочей или кислот) и материал трубки (углеродистая сталь).
  • Цифра 220 обозначает напряжение питания 220 В.
  • Цифра 2 — это номер формы ТЭНа (в данном случае он U-образный).
  • R30 — радиус загиба ТЭНа в миллиметрах.

Теперь давайте расшифруем длину заделки контактных стержней. Смотрим ниже на рисунок:

Обозначение ТЭНов маркировка

Теперь перейдем ко второй букве в маркировке.

Приведу расшифровку наиболее популярных вариантов:

БукваНагреваемая средаМатериал трубкиМаксимальная удельная мощность, Вт/см2
XВода или слабые растворы щелочей и кислотМедь или латунь9
PВода или слабые растворы щелочей и кислотУглеродистая сталь15
JВода или слабые растворы щелочей и кислотНержавеющая сталь15
ZЖиры или маслаУглеродистая сталь3
OВоздух или другие смеси газов (с обдувом)Углеродистая сталь5
SВоздух или другие смеси газов (без обдува)Углеродистая сталь2,2

Более подробно все расшифровано в ГОСТе 13268-88.

Для воздушных ТЭНов прописано наличие или отсутствие обдува и даже необходимая скорость воздуха.

Если вы будете использовать ТЭНы предназначенные для обдува на спокойном воздухе, то они быстро перегорят из-за слишком большой удельной мощности.

Для полноты обзора добавлю картинку с формами. Это поможет вам легче в них ориентироваться:

Виды ТЭНов

Конструкция ТЭНа

Довольно подробно конструкция трубчатого электронагревателя показана на изображении ниже.Самый важный элементом всех ТЭНов – это нагреватель, им служит чаще всего нить нихрома (1), расположенная в середине трубки по всей ее длине, она прикреплена к выходной шпильке (6).

Нить имеет определенное внутреннее сопротивление и когда по ней протекает электрический ток, она нагревается.

Материал для нагревателя должен обладать большим сопротивлением протекающему по нему току, их также выполняют из сплавов, включающих в свой состав нихром или константан.

Сопротивление нагревателя подбирается в соответствии с необходимой мощностью ТЭН. Здесь работает главный закон электротехники – закон Ома, и известная формула:

P = U*I, где I – сила тока, U – напряжение сети, P – мощность.

Так, например, чтобы мощнсть ТЭНа была 1кВт (1000Вт), в однофазной сети 220В, сопротивление нити находится следующим образом:

Сначала определяем ТОК:

I= P/U=1000Вт/220В=4,55А

Непосредственно сопротивление определяем по фомуле:

R = U / I, где R – сопротивление ТЭНа в Омах U — напряжение в вольтах I — сила тока в амперах

Соответственно сопротивление нихромовой нити электронагревателя R=220/4,55=48,4 Ом.

Как вы поняли, чем ниже сопротивление трубчатого электронагревателя, тем выше его мощность, при этом практически вся она расходуется на нагрев нити. КПД ТЭНов близок к 100%, т.е. чем он мощнее, тем больше и быстрее нагревается.

Между нитью нихрома и трубкой расположен изолятор (2), выдерживающий высокие температуры.

Для изготовления трубки ТЭН (3) выбирают низко коррозийные металлы именно такие ТЭН наиболее часто применяются в быту и промышленности.

Стеклянные ТЭН используются в агрессивных средах, например, в лабораториях, где необходимо подогревать химические смеси.

Стеклянные трубки в нагревателях можно встретить и бытовых обогревателях, использующих инфракрасное излучение. Керамические трубки в нагревателях применяются крайне редко.

Диаметр трубок может быть разным, но применение нашли трубки диаметром от шести до двадцати четырех миллиметров.

Изолятор должен обладать высокими изоляционными свойствами и одновременно быть эффективным для передачи тепла от нагревателя к трубке.

Электропитание ТЭН осуществляется с помощью клемм (4) расположенных на изолирующих вставках (5).

Клеммы могут быть расположены как с одного конца, так и с двух концов ТЭН. Некоторые виды ТЭН оснащаются встроенным предохранителем. Такие нагреватели используются в стиральных и посудомоечных машинах.

Нагреватели для воды

При замене ТЭНа стиральной машинки можно увидеть, что у него конструкция полностью герметичная. Очень часто такие нагревательные элементы можно встретить как в стиральных машинах, так и в бойлерах, отопительных приборах. Вода может прогреваться в них до температуры кипения, а это 100 градусов по Цельсию. Если объем воды очень большой, используются приборы блочного типа. Достаточно часто вместе с ТЭН для бойлера ставится регулятор температуры.

С помощью терморегулятора получается отключить нагревательный элемент от питания при достижении жидкостью необходимой температуры. Как только вода остынет, терморегулятор заново включает питание, и спираль начинает прогреваться. Используются такие ТЭНы для котлов отопления, бойлеров, в стиральных машинках.

Преимущества

По сравнению с открытыми «кипятильниками» сухие конструкции имеют множество преимуществ. Для примера рассмотрим лишь некоторые из них:

Отсутствие накипи на ТЭН

На скорость формирования этой неприятной прослойки влияют качество воды и площадь поверхности соприкосновения нагревателя с жидкостью. Чем более жёсткая вода подаётся в вашем регионе, тем быстрее будет образовываться накипь. Толстая известковая прослойка снижает качественный нагрев воды, и срок работы ТЭН уменьшается.

Сухой нагревательный элемент защищён от подобной неприятности. В этом случае прямой контакт с водой не происходит. Значит, и накипи на нагревателе тоже нет.

Компактные размеры

Сухой ТЭН имеет относительно небольшие размеры и занимает места намного меньше, нежели его «мокрый» собрат. Таким образом, уменьшаются размеры и самого накопительного бака. Чаще всего производители устанавливают по два или даже по три нагревателя в один прибор. Это позволяет потребителю самостоятельно регулировать нагрузку. Если вам необходимо быстро подогреть большой объем воды, включите сразу все ТЭН и вы получите горячую воду буквально за несколько минут.

Даже если один из нагревателей перегорит, ничего страшного не произойдёт. На период ремонта вы просто станете пользоваться одним из оставшихся и все равно останетесь с горячей водой.

Отличная производительность

Это ещё одно преимущество сухих ТЭН. Поскольку на таком нагревателе практически не образуется накипи, то скорость получения горячей воды значительно увеличивается. При этом затрачивается намного меньше электроэнергии, чем при подогреве воды «мокрым» ТЭН.

Сам по себе каждый сухой ТЭН, установленный в бойлере чаще всего имеет мощность меньшую, нежели у аналогичного варианта с «мокрым» элементом. Но поскольку в водонагревателях такого типа обычно используется несколько ТЭН, то суммарная мощность будет существенно ниже, чем у «мокрого» трубчатого нагревателя. А уж использовать ли её в полном объёме или частично потребитель может решать самостоятельно.

ТОП-3 лучших водонагревателя с сухим ТЭН Timberk

  1. Timberk SWH FED1 80 V
  2. Timberk SWH RE15 50 V
  3. Timberk SWH RED1 100 V

Отзывы на Яндекс.Маркете

Простота обслуживания

Водонагреватели с сухим трубчатым элементом имеют одну немаловажную особенность. Они устроены таким образом, что если ТЭН вдруг выйдет из строя, для его замены вам даже не придётся сливать воду из бака. Достаточно свинтить защитный фланец, вынуть элемент, произвести его осмотр или ремонт и вставить обратно.

Долгий срок эксплуатации

Из-за отсутствия контакта с накипью сухие ТЭН имеют долгий срок службы. Одного такого элемента достаточно в среднем для 5 лет бесперебойной работы. В то время, как бойлеры с обычным ТЭН выходят из строя раз в 2–3 года. При нынешних ценах на комплектующие это позволяет хорошо сэкономить.

Наличие защиты от сухого старта

Абсолютно все модели с сухим нагревателем оснащены системой защиты от включения без воды. Если в баке нагревателя нет воды, система просто не позволит агрегату включиться. Защита от «сухого старта» не позволит трубчатому нагревателю сгореть. Даже если по какой-то причине она не сработает, то поломка коснётся исключительно нагревательного элемента. Другие системы бойлера не пострадают.

Вариативность

Многие сухие ТЭН имеют полностью идентичную конструкцию. Это позволяет использовать один и тот же элемент для различных моделей баков. Так что в случае ремонта проблем с комплектующими у вас не будет.

Отсутствие проблем с воздушными пробками

Водонагревателям оснащённым сухими ТЭН не грозит образование внутренних воздушных пробок. Для моделей с «мокрыми» нагревателями это может закончиться дорогостоящим ремонтом.

Выбираем твердотопливный котел длительного горения: рейтинг 10 лучших котлов

ТЭНы для электрических котлов отопления

Ну да ладно, давайте перейдем к делу. В качестве нагревательных элементов для электрических котлов применяются блоки ТЭНов.

Представляют они из себя несколько нагревателей, которые объединены вместе при помощи гайки.

Чтоб было понятнее смотрите ниже на рисунок:

Блок ТЭН

Гайка может быть следующих диаметров: 1,25 дюйма, 2 дюйма и 2,5 дюйма.

Уплотняется такой блок при помощи кольцевого резинового уплотнения (если оно предусмотрено конструктивно) или при помощи подмотки нитью или ФУМ-лентой.

Что касаемо трубок, они могут быть изготовлены из углеродистой или нержавеющей стали.

Нержавейка дороже, но значительно дольше живет чем черная сталь.

При мощностях до 9 кВт, внутри котлов могут быть установлены блоки с напряжением питания 220 В.

При большей мощности, в котлах устанавливаются блоки под трехфазное напряжение 380 В.

Нагреватели для воды

При замене ТЭНа стиральной машинки можно увидеть, что у него конструкция полностью герметичная. Очень часто такие нагревательные элементы можно встретить как в стиральных машинах, так и в бойлерах, отопительных приборах. Вода может прогреваться в них до температуры кипения, а это 100 градусов по Цельсию. Если объем воды очень большой, используются приборы блочного типа. Достаточно часто вместе с ТЭН для бойлера ставится регулятор температуры.

С помощью терморегулятора получается отключить нагревательный элемент от питания при достижении жидкостью необходимой температуры. Как только вода остынет, терморегулятор заново включает питание, и спираль начинает прогреваться. Используются такие ТЭНы для котлов отопления, бойлеров, в стиральных машинках.

Как правильно заменить ТЭН в бойлере

Замену детали производят при ее поломке из-за отсутствия регулярной очистки бойлера

Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.

Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.

Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.

Изолятор и материал для трубок

Между трубкой и нихромовой нитью находится изолятор, который способен выдерживать очень высокие температуры. Для того чтобы изготовить трубку для ТЭНа, необходимо выбирать материалы, которые не подвергаются коррозии. Именно такие трубчатые электронагреватели чаще всего используются в промышленности и быту.

Заключенные в стеклянной трубке применяются, как правило, в очень агрессивных средах, например, в химических лабораториях, в которых необходимо нагревать различные смеси. Но можно встретить их и в бытовых нагревателях. Как правило, они используется в приборах, использующих излучение инфракрасного типа. Трубки из керамики в нагревателях используются на сегодняшний день очень редко.

Что такое ТЭН.

ТЭН (сокращение от трубчатый электронагреватель) — это простейший электрический нагревательный прибор, который имеет самые разнообразные области применения:

  • Отопление — ТЭНы применяются в качестве нагревателей в электрических котлах, электрокаменках для саун, масляных радиаторах и так далее.
  • Горячее водоснабжение — с помощью ТЭНов нагревают воду накопительные и проточные водонагреватели. Да и в обычных бытовых чайниках тоже установлен ТЭН.

В общем, сфера применения таких приборов очень широкая. Везде, где нужно что-либо нагреть можно задуматься о применении того или иного вида ТЭНов. Теперь давайте подробно рассмотрим основные виды трубчатых электронагревателей:

  • ТЭНы для нагрева жидкостей — чаще всего при помощи таких приборов нагревают воду для тех или иных целей, но из этого правила есть исключения. Например, существуют модели, предназначенные для нагрева машинного масла или пищевых продуктов.
  • ТЭНы для нагрева воздуха — и так понятно, что такими приборами нагревают воздух, но тут есть свои нюансы — наличие или отсутствие обдува и скорость обдувающего воздуха. Кроме того, воздушные ТЭНы могут быть с оребрением, при помощи которого увеличивается площадь их поверхности.

Как проверить ТЭН (видео)

Бойлер Термекс

Трубка для нагревателейделается из меди и нержавеющей стали. Сухие элементы имеют керамическое покрытие, увеличивающее срок их службы. Максимальный нагрев составляет 75оС. Все модели оснащены термостатом, а на некоторых устанавливается наружный терморегулятор.

Инструкция по проведению ремонтных работ:

  • перекрыть на стояке подачу холодного водоснабжения;
  • слить воду из водонагревательного бака, открыв кран на горячую воду и повернув рычаг на предохранительном клапане;
  • закрыть краны и отсоединить подводку к бойлерным патрубкам;
  • демонтировать бойлер;
  • открутить крепежные элементы и снять защитную крышку;
  • отсоединить контактные клеммы, расположенные на ТЭНе и термостате;
  • открутить винты на креплении прижимного фланца и снять его;
  • демонтировать термостат и ТЭН.

Бойлер Аристон

При производстве итальянских водонагревателей Ariston применяются медные сплавы и хромоникелевая спираль. Гнутый элемент устанавливается на латунном фланце, повышающем теплоотдачу. Терморегулятор позволяет настраивать оптимальный уровень температуры, но не выше 85оС градусов. После достижения необходимых температурных показателей, происходит автоматическое отключение, а после падение уровня температуры на 5оС бойлер начинает нагрев.

Чтобы снять и заменить ТЭН необходимо отвернуть гайку и демонтировать планку, после чего протолкнуть фланец и водонагревательный элемент внутрь бака. Демонтировать и заменять ТЭН нужно в наклонном положении, просунув фланец в горловую часть. После замены, сборка осуществляется в обратном порядке.

Нагреватели для воды

При замене ТЭНа стиральной машинки можно увидеть, что у него конструкция полностью герметичная. Очень часто такие нагревательные элементы можно встретить как в стиральных машинах, так и в бойлерах, отопительных приборах. Вода может прогреваться в них до температуры кипения, а это 100 градусов по Цельсию. Если объем воды очень большой, используются приборы блочного типа. Достаточно часто вместе с ТЭН для бойлера ставится регулятор температуры.

С помощью терморегулятора получается отключить нагревательный элемент от питания при достижении жидкостью необходимой температуры. Как только вода остынет, терморегулятор заново включает питание, и спираль начинает прогреваться. Используются такие ТЭНы для котлов отопления, бойлеров, в стиральных машинках.

Для обогрева воздуха

У таких нагревательных элементов температура может достигать 450 градусов. Эти трубчатые приборы применяются для того, чтобы обогревать воздух в бытовых и промышленных помещениях. Такие ТЭНы являются основой при изготовлении конвекторов, различных конструкций сушильных камер, воздушных тепловых завес. У этих нагревателей гладкие или ребристые трубки. Что такое ТЭН для обогрева воздуха, рассмотрим далее.

Ребра этих нагревателей изготавливаются из стальных лент, которые крепятся к трубке. Благодаря использованию ребер можно увеличить площадь поверхности элемента, поэтому значительно снижается нагрузка на нихромовую нить, а также увеличивается ресурс элемента. Теплоотдача при этом существенно увеличивается.
