Как определить резьбу на чугунном радиаторе

Сущность проблемы

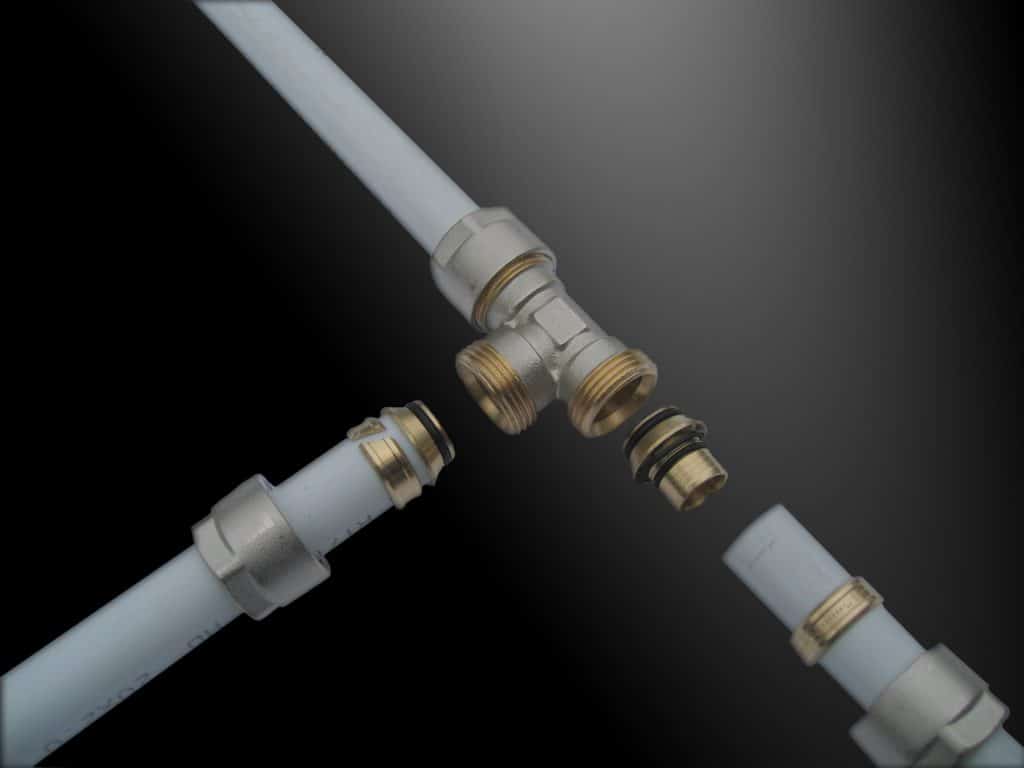

Быстроразборная фитинговая система Потребность в том, чтобы снять отопительную батарею в квартире, может возникнуть по ряду причин. Чаще всего появляется желание заменить старые элементы, оставшиеся еще с советских времен, новыми, с элегантным внешним видом и повышенной эффективностью. Нередко появляется необходимость прочистки батарей (радиаторов) при их засорении, когда промыть их, не разбирая систему, не удается.

Наконец, бывает потребность временного препятствия для проведения ремонта в квартире, когда батарея просто мешает осуществлению работ на стене, расположенной за ней.

Какие бы ни были причины, суть вопроса в том, как отсоединить и снять отопительные батареи, не повреждая стыки с системой. Наиболее часто подобная задача касается чугунного изделия, которое соединено по стандартной схеме. Следует учитывать, что схемы подключения могут быть разных вариантов:

  1. Присоединение на сгонах. Так чаще всего подключали старую чугунную батарею. Соединение обеспечивалось связкой из патрубка с удлиненным резьбовым участком (сгоном) и контргайки.
  2. Фитинговая система (“американка”). Это соединение используется, когда устанавливаются современные батареи. В систему входят быстроразборные фитинги с гайками накидного типа.
  3. Сварочное соединение – использовалось ранее при подключении радиаторов-конвекторов, имеющих форму трубчатого змеевика. Такие батареи устанавливались при помощи сварки.

Помимо типа подсоединения отопительные радиаторы подразделяются по способу подведения теплоносителя, что тоже подразумевает определенные особенности в демонтаже устройства. Для подключения в общую отопительную систему в батареях предусматривается вход и выход трубы с теплоносителем. Они могут располагаться с 1 (односторонняя подводка) и 2 сторон. Кроме того, немаловажную роль имеет направление подачи теплоносителя. Он может подводиться снизу или сверху.

Для замены батареи нам понадобиться:

радиатор биметаллический;

комплект гаек и заглушек к радиатору;

соединительные элементы в двух экземплярах: тройник, муфта, кран с еврогайкой (американка);

  • отрезок гофрированной оцинкованной трубы длиной 60- 70 см;
  • пара кронштейнов для подвешивания радиатора.

Так как трубы системы отопления чаще всего идут диаметром 3/4 дюйма, комплект гаек — заглушек для радиатора покупаем именно под этот размер. Размером 3/4 дюйма берем краны, соединительные муфты и тройники. Разъем тройника идущий на перемычку должен быть размером 1/2 дюйма (поток теплоносителя, идущий через радиатор должен быть больше чем через перемычку), соответственно размером 1/2 дюйма должна быть и оцинкованная труба.

Если используете другой тип трубы для отопления, могут понадобиться другие фитинги.

Шаг 1. Слив теплоносителя и демонтаж чугунной батареи

Начинаем работу с перекрытия стояка отопления и слива воды. Демонтируем старый радиатор для этого необходимо открутить гайки соединяющие радиатор с трубами, и снимаем его с подвесных крюков.

Откручивать гайки следует аккуратно, не повредив резьбы на трубах.

Монтаж биметаллического радиатора выполняем с установкой перемычки между трубами «подачи» и «обратки». Это позволит в будущем снимать батарею без слива воды, и регулировать температурный режим перекрывая поток теплоносителя проходящего через радиатор.

Шаг 2. Подготавливаем элементы для соединения нового радиатора с трубами

Собираем фитинги воедино, еврогайку соединяем с гайкой радиатора, в местах соединений используем лен либо фум-ленту.

Аналогично собираем второй комплект элементов (необходимо учитывать, что в первом случае тройник будет смотреть вниз, во втором – вверх) и скручиваем все с трубами.

Шаг 3. Подготавливаем и устанавливаем батарею

По своим конструктивным особенностям биметаллический радиатор имеет четыре отверстия (два входных два выходных) для различных схем подключения. В те отверстия радиатора, которые нам не нужны, вкручиваем заглушки из набора (гайки и заглушки в наборе имеют уплотнительные кольца, поэтому использование фум-ленты здесь не обязательно).

Будьте внимательны, одна из заглушек снабжена клапаном Маевского для спуска воздуха, ее следует установить в верхнюю часть радиатора.

В отверстия входа и выхода теплоносителя вкручиваем гайки с американкой.

Предварительно навешиваем батарею на трубы, соединив еврогайки с кранами при этом, установив батарею по уровню, карандашом ставим метки на стене для сверления отверстий под крюки.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.

Важно! Перед снятием накидных муфт под радиатор расстилается тряпка, чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций

Отключение от сети отопления

Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями. Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ, чтобы он отключил стояка отопления для проведения ремонтных работ.

Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет, а затем отсоединяют радиатор от труб отопления.

Теплоноситель, оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать батарею

Алюминиевые секции, соединены ниппель-гайками. Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя. На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники. Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки, чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Важно! При отворачивании соединителей следует соблюдать последовательность действий, чтобы избежать перекоса. После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой

При необходимости стыки зачищаются мелкой наждачной шкуркой

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой.

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита, помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек, чтобы не получилось перекоса, ограничивается двумя оборотами ключа.

Если что-то пошло не так

За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу. Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.

Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется, поскольку он мягкий металл.

Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину. Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.

Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом. В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.

Болгаркой обрезается прохудившаяся секция, причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.

Во время сборки желательно заменить старые прокладки на новые и почистить места соединений, обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

  • В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
  • При потребности в добавлении дополнительных секций для батареи.
  • При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

Образец газового ключа

Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат.Это позволит сэкономить семейный бюджет.

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации:

  1. Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
  2. Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

  1. Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.

Порезка старых сгонов с использованием «болгарки»

После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.

Шаг №3: разборка радиатора

Схема отсоединения секций батареи

Отрезок трубы или ломик

Батарея может быть чугунной, алюминиевой или биметаллической.

Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:

  1. Как разобрать чугунный радиатор отопления собственными силами:

Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым. Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика. Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней

Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном

Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней. Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

Разобранная старая чугунная батарея отопления

  1. Давайте выясним, как разобрать биметаллический радиатор или алюминиевый?Процедура практически аналогична вышеописанной, но имеет несколько отличий:
  • Используется ниппельный ключ меньших размеров.
  • Не требуются столь большие усилия при откручивании ниппелей.
  • Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
  • Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.

Разборка алюминиевой батареи

После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.

В чем секрет популярности

Важно: бытует мнение по поводу того, что сейчас чугунный радиатор хуже чем советских времен. Это верно лишь отчасти. Здесь все зависит от качества изделия и фирмы производителя

Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего. Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке

Здесь все зависит от качества изделия и фирмы производителя. Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего. Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке.

Стандартный МС 140.

  • Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
  • Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
  • Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Дизайн современных батарей из чугуна.

  • Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь. что весьма актуально для городских многоэтажек, со старой трубной разводкой ;
  • Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Варианты подсоединения батарей.

  • Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
  • Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

  • Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
  • Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах. благодаря высокой инертности, весьма затруднительно;

Данные классического чугунного радиатора МС 140.

  • Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
  • Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;

Как снять секцию с радиатора

Секции любого вида наборных радиаторов соединены ниппельной гайкой. Ее нужно выкрутить, чтобы снять секцию с алюминиевого, биметаллического или чугунного радиатора. Для этого необходим ниппельный ключ соответствующего размера.

Стандартный диаметр гайки – 3/4 дюйма (но могут быть варианты). Снаружи на ней находится резьба, которая вкручена в отдельные секции радиатора. С внутренней – два небольших фиксатора, за которые нужно зацепиться ключом. Дальше четко следуйте технологии демонтажа секции радиатора:

  • Приложите ниппельный ключ сверху радиатора так, чтобы его головка была напротив места, которое нужно раскрутить;
  • Вставьте его в верхний канал секции на отмерянную глубину;
  • Проверните против часовой стрелки на два оборота;
  • Вставьте его в нижний канал на такое же расстояние и выверните гайку на два оборота;
  • Попеременно переходите с одной части радиатора на другую, пока не открутите гайки полностью.

Бывает, что ниппельная гайка не поддается (такое часто случается со старыми чугунными радиаторами). В таком случае протрите место соединения ацетоном, растворителем или «Уайт Спирит». Снимите остатки краски.

Обработайте стык преобразователем ржавчины WD-40 или аналогом. Легонько обстучите соединение молотком (помните, что чугун прочный, но хрупкий). Возможно, придется несколько раз обрабатывать стык и ждать час-полтора.

Если ниппельная гайка намертво прикипела – придется потрудиться. Подробный процесс отделения секций описан в статье «Как правильно разобрать радиатор отопления: алюминиевый, биметаллический, чугунный»

Важно!

Нельзя откручивать больше чем на два оборота – радиатор может перекосить. Резьбу на гайке и секции может деформировать, из-за чего он будет протекать. А течь алюминиевого радиатора отопления – это головная боль и лишние затраты.

Для чего может понадобиться разборка радиатора

  1. Для того, чтобы убавить количество секций, когда в комнате слишком жарко.
  2. Для добавления дополнительных секций, если установленных не хватает для нормального теплоснабжения помещения.
  3. Для соединения двух готовых радиаторов между собой в один большой. Чтобы не добавлять каждую секцию поштучно, можно соединить несколько готовых радиаторов.

Чугунные батареи производятся согласно ГОСТу 8690. Они делятся на 3 типа, в зависимости от расстояния между ниппельными отверстиями:

  1. Низкие. 30 см. Полная высота 40 см.
  2. Средние. 50 см. Полная высота 60 см.
  3. Высокие. 100 см. Полная высота 110 см.

Учитывайте это, если заказываете отдельные секции батареи дистанционно.

Демонтаж алюминиевых вариантов

Алюминиевые батареи являются монолитными, встречаются некоторые вариации с секциями, но обычно это просто два соединенных вместе радиатора. Их демонтаж включает в себя просто слив воды из системы и откручивание от трубы. Зачастую хватит перекрытия трубы, которая идет к самому радиатору и трубы, которая идет от него. У каждой алюминиевой батареи есть специальный клапан, через который можно сливать воду. От трубы откручивается радиатор обычным газовым ключом.

Алгоритм работы

Монтировать новую гораздо проще, чем демонтировать старую батарею. Делать такие работы самостоятельно без помощи специалистов возможно

Важно то, что при выполнении работ надо четко придерживать правил и норм. Во время установки батареи нужно в обязательно порядке следить за её уровнем, которое должно быть строго вертикально, что проверяется строительным уровнем. Если же этого не сделать, то система может нарушить свою герметичность и теплотехнические характеристики

Если же этого не сделать, то система может нарушить свою герметичность и теплотехнические характеристики.

В случаях, когда в одном помещении нужно установить несколько радиаторов из чугуна, то они должны находится в уровень друг с другом без погрешности. Самым простым способом будет монтаж креплений (кронштейнов) по лазерному уровню и дальнейший контроль монтажа радиатора.

Основным материалом для таких «лекал и шаблонов» является фанера, которая немного большей самой конструкции. На этом шаблоне есть специальные места, которые обозначают места креплений, через которые сверлят дырки для креплений. Количество кронштейнов должно быть равно количеству блоков в радиаторе. Обычно, 1 кронштейн идет на 1 погонный метр. Крепления монтируются по уровню, должны быть они в ноль, без отклонений.

Там, где были указанны метки, сверлят отверстия. Сверлить можно как перфоратором, так и ручным сверлом, но это будет весьма долго. Глубина и диаметр должны соответствовать креплению, чтобы оно заходило на 13 см и более. Следующим шагом будет замазывание отверстий раствором, чтобы кронштейны не выпали. Готовы они будут к работе только после того, как тот раствор, на который они уложены, будет готов.

Требования к креплению кронштейнов сделаны не просто так ввиду огромного веса самой батареи из чугуна. Она же, но под нагрузкой, весит порядка 12 кг, причем не вся, а каждая секция, которых, чаще всего 5.

Когда всё готово, кронштейны перекреплены, радиатор собран, остается только монтаж радиатора на стену и его подключение к системе. До этого этапа необходимо отдраить заглушки. Все места соединений резьбовых промазываются какой-нибудь паклей или фумкой. Это делается для улучшения характеристик по герметичности, а также устранению возможности течи.

Основное свойство чугуна – медленное остывание. Именно поэтому делали инструменты, кухонную утварь и радиаторы именно из чугуна. Это связано с тем, что такие радиаторы гораздо дольше сохраняют тепло, потому их замена, если только они не сломанные, является совершенно нерентабельной. Исключение составляют районы с мягким и теплым климатом, где отопление практически не нужно.

Советы по монтажу и демонтажу радиаторов — в следующем видео.

Что делать, когда батарея на сварке?

Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается

Главное и очень важное условие при этом — делать это надо строго под прямым углом.

Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.

Пошаговая инструкция, как сделать новую резьбу:

С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы;
Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки);
Плашку осторожно надевают вперёд держателем;
Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире)

Последствия, конечно, будут плачевны.
Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.

Инструкция по подключению алюминиевых радиаторов

В зависимости от типа отопительного прибора и того, какая обвязка радиатора отопления используется, существует несколько вариантов установки. Описать все варианты в одной статье невозможно, поэтому мы кратко расскажем, как правильно установить алюминиевый радиатор отопления на примере его секционной разновидности.

Необходимые комплектующие для радиатора

Для монтажа понадобятся следующие комплектующие:

  1. На коллекторах в заводских условиях выполнена правая и левая резьба с соответствующей стороны. Они нужны для добавления секций. Для перехода на правостороннюю резьбу понадобятся переходники.
  2. Чтобы закрыть оставшиеся два входа, понадобятся заглушки с внешней резьбой, которая соответствует купленному переходнику.
  3. Иногда на верхнем коллекторе ставят не заглушку, а кран Маевского для спуска скопившегося воздуха.

Комплектующие детали можно покупать по отдельности или в комплекте. Для удобства ремонта и замены прибора можно установить шаровые краны. Для упрощения монтажных работ лучше использовать американку (это краны с муфтовым соединением и накидной гайкой). Иногда вместо шаровых кранов устанавливают угловой или прямой терморегулятор.

Для работы понадобятся следующие инструменты:

  • разводной ключ;
  • уплотнительная паста;
  • рожковый ключ;
  • пакля;
  • строительный уровень;
  • перфоратор;
  • угольник;
  • рулетка;
  • карандаш.

Процесс монтажа

Последовательность установки отопительного прибора следующая:

  1. Для начала нужно разметить место установки, высверлить отверстия и закрепить кронштейны. Крепежи выставляются по уровню в строго горизонтальной плоскости.
  2. Переходят к сборке сантехнической части. Для этого батарею укладывают на верстак и запаковывают прибор купленными комплектующими деталями.
  3. Затем батарею навешивают на кронштейны. Проверяют горизонтальность и вертикальность установки, а также расположение ранее установленных элементов обвязки.
  4. На резьбовую часть крана, которая расположена с другой стороны от накидной гайки, крепим элементы, позволяющие соединить прибор с отопительным контуром. В случае с полипропиленовыми трубами это фитинги. Для крепления к стальному трубопроводу выбирают резьбовой сгон.
  5. Трубную магистраль стыкуют по месту с батареей.
  6. После врезки в трубопровод в накидные гайки на американках укладывают уплотнительные прокладки. Радиатор герметично присоединяется к контуру обратки и подачи.
  7. В завершение выполняется опрессовка системы для оценки герметичности всех соединений.

Промывание кальцинированной содой и сывороткой

Согласно видео, снятым разными экспертами, чистка кальцинированной содой осуществляется так:

  1. На два отверстия крайней секции ставят заглушки (пробки).
  2. Кальцинированную соду разводят в горячей воде. Хватит половины стандартной пачки на 6-10 л.
  3. Поднимают с пола батарею отопления, ставя ее на секцию с заглушками. Секция с двумя свободными отверстиями должна оказаться вверху.
  4. Через одно отверстие заливают воду с кальцинированной содой. Через другое будет выходить воздух. Поэтому его не надо заглушать.
  5. Заглушают оба отверстия и ставят батарею на пол. Отопительное устройство должно лежать.
  6. Чтобы кальцинированная сода могла отъесть прилипшую грязь, ржавчину и возможно даже старую краску, которая попала с водой, радиатор нужно встряхнуть. Для этого берутся за верх и поднимают/опускают его несколько раз. Низ не должен отрываться от пола. То же повторяют с другой стороны.
  7. Отдыхают в течение 1 часа, просматривая в интернете видео об особенностях снятия старой краски из чугуна и нанесения новой.
  8. Легко постукивают по всему периметру деревянным молотком. Это делают для того, чтобы грязь окончательно отстала от стенок. В это время может отставать краска. Это означает, что она плохо крепилась к чугуну.
  9. Ставят батарею отопления на тумбочку так, чтобы одна из заглушек оказалась в воздухе.
  10. Подставляют под заглушку ведро и откручивают заглушку.
  11. После спуска воды радиатор стоит промыть. Для этого откручивают заглушку на противоположном конце и вставляют шланг от водопровода. Открывают кран. Вода будет поступать в радиатор под давлением, благодаря чему удастся смыть грязь и до конца прочистить отопительное устройство.

Чтобы прочистить батарею отопления сывороткой, нужно выполнить все вышеописанные действия. Только вместо соды применить сыворотку. Этот процесс, конечно, можно увидеть в разных видео.

Подготовка к разбору чугунной батареи

Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:

  1. Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
  2. Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
  3. Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

Зачастую эти методы используют во время разборки старых батарей, так как в новых радиаторах резьбы и футорки не успевают окисляться в связи с коротким сроком службы.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

  • аккумулирует тепло;
  • устойчив к плохому качеству теплоносителя;
  • простоты в обслуживании;
  • надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

  • со временем стык между секциями «прикипает»;
  • внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор

Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

  • радиаторный ключ;
  • зубило, молоток, небольшая кувалда;
  • щётка с металлическим ворсом, паяльная лампа;
  • несколько досок или чурок для подкладки под батарею;
  • сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий. Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем. И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу

Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий

Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
