Водяные конвекторы отопления

Классификация водяных конвекторов

Современные водяные конвекторы для отопления делится на виды, указывающие на технические характеристики. Причем разобраться во всех особенностях несложно, так как они отличаются всего по двум параметрам: виду конвекции и способу установки.

У отопительных приборов водяного типа конвекция может быть:

  • принудительной;
  • естественной.

Все оборудование с естественной конвенцией обладает меньшей мощностью, стоимостью и подходит для обогрева разнообразных небольших помещений с невысокими потолками.

Кроме того, оно нередко используется в качестве вспомогательного для отопления больших помещений, таких как магазины, или со значительной площадью остекления. Для решения указанных задач конвекторы устанавливаются у дверных проемов, окон.


Настенный конвектор с естественной конвенцией самый востребованный вид для установки в жилых комнатах и офисах

Наличие принудительной конвенции подразумевает, что отопительный прибор оснащен вентилятором, который ускоряет процесс циркуляции воздуха, а, следовательно, и скорость его нагрева, что обеспечивает быстрый обогрев даже крупных торговых и производственных помещений.

А также изделия этого вида успешно используются для отопления ресторанов, офисов, бассейнов и различного жилья со сложной конфигурацией. Они создают эффективную систему отопления в случаях, когда с помощью других видов оборудования это сделать затруднительно, например, при установке традиционных радиаторов.

Дополнительно конвекторы делят по способу установки. В таком случае выделяют следующие виды:

  • настенные, в последнее время нередко используются их разновидность — потолочные приборы;
  • напольные;
  • встраиваемые в пол, иногда оборудование монтируется вместо плинтусов.

В любом из случаев изделия возможно использовать как часть централизованных и автономных систем отопления, а теплоносителем является исключительно жидкость. А также каждый современный прибор может применяться в основной или вспомогательной сети.

Достоинства и недостатки отопления конвекторного типа

К плюсам сетей относят:

  • оперативный нагрев помещений разной площади;
  • возможность обустройства тепловой завесы перед окнами, входной группой;
  • за счет малого объема теплоносителя батареи немного весят, поэтому доступен настенный монтаж;
  • разнообразие типоразмеров устройств;
  • большой выбор моделей встраиваемого вида;
  • приборы выпускаются в эстетически привлекательном исполнении.

Недостаток только один – высушивание воздуха, поэтому лучше позаботиться о наличии увлажнителей. Также следует знать, что циркуляция потоков приводит к подъему пыли, а в строениях с высокими потолками заметна значительная разница между слоями газов вверху и внизу.

Электрические ТЭНы с терморегулятором для котлов отопления и батарей

Настенный, встраиваемый и напольный конвектор с вентилятором

Какой же конвектор по типу монтажа лучше? Хотя наибольшим спросом пользуются настенные модели, все же остается много случаев, когда более приемлемыми являются другие варианты исполнения.

Настенные конвекторы чаще всего втречаютя в наших домах.

Так, напольные устройства мобильные, их можно переместить за минуту в любой угол или помещение, нет необходимости в их монтаже. Зачастую эти приборы являются электрическими и питаются от обычной сети в 220 Вольт. Такие конвекторы имеют чуть большие габариты, чем их аналоги, но на вес, это особо не влияет. Выполняются эти устройства из легкосплавных металлов, поэтому достаточно легкие. Единственным недостатком является шнур питания, который спрятать не всегда получается. Чаще всего напольные варианты оснащаются колесиками для их перемещения. Приборы обычно используются не в качестве стационарных, а подходят для местного обогрева.

В напольных моделях чаще всего вентилятор устанавливают как дополнительную опцию для быстрого нагрева помещения. Как правило, он включается отдельной кнопкой и в большинстве случаев не нужен.

Настенные конвекторы – самые распространенные. Они зачастую используются в качестве основного отопления в частных домах, офисах или квартирах. Устройства обычно имеют небольшую толщину и для повышения своей эффективности оснащаются встроенным вентилятором. Устанавливаются нагреватели вместо батарей под окном, имеют привлекательный дизайн и множество типов исполнения. Такие конвекторы могут работать как на электричестве, так и на газу.

Электрические настенные модели с легкостью можно сделать напольными. Достаточно приобрести к нагревателю специальную подставку или ножки.

Внутрипольные модели созданы для помещений с панорамными окнами.

Внутрипольный конвектор с вентилятором используется в помещениях с большими площадями. К таким помещениям относятся торговые центры, офисные здания, выставочные залы и т. п. Встроенный нагреватель выглядит как решетка, вмонтированная в пол на уровне плинтуса. Через ее отверстия поступает теплый воздух, подаваемый с нагревательных элементов вентилятором. Установить прибор можно лишь в том случае, если его наличие запланировано заранее и сделана специальная ниша.

Гибридом настенного и встраиваемого конвектора выступают плинтусные модели. Они изготавливаются как настенные, но выглядят как плинтус. Такие решения обычно применяются на кухнях и в местах с повышенной влажностью. Устройства препятствуют образованию плесени и защищают помещение от проникновения холодного воздуха.

Описание основных принципов конвекции

Нагретый воздух становится легче и потому поднимается, а охлажденные потоки газов опускаются. Это принцип конвекции, который существует в природе и по нему работают все конвекционные приборы вне зависимости от энергоносителя, источника тепла. Эффективность перемещения теплого газа позволяет быстро прогревать пространство, поддерживать определенный температурный режим длительное время.

Как осуществляется прогрев помещений:

  1. В радиаторы вмонтирован элемент нагрева большой площади поверхности. Это объясняет оперативность нагревания потоков газа.
  2. Воздух поднимается из радиатора, на его место поступает холодный газ из нижней части комнаты.
  3. Замещение потоков помогает поддерживать циркуляцию, за счет чего достигается оптимальный баланс нагрева.

В продаже есть элементы, получающие питание от электричества, газа; водяные работают за счет циркуляции горячего теплоносителя.

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

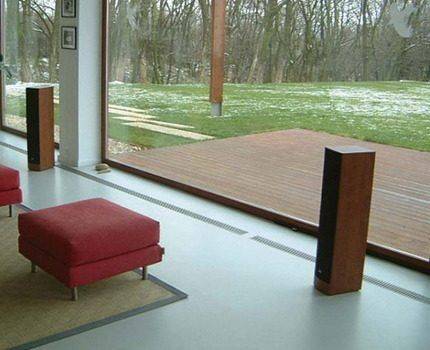

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Как правильно подобрать конвектор

Для четкого понимания того, что из себя представляет конвектор, и на какие параметры обратить внимание, вам нужно изучить список технических характеристик, которые являются важными:

Показатели мощности. Один из самых важных параметров в конвекторе, ведь чем больше данный показатель, тем эффективнее будет происходить отопление помещения.
Габариты

На этот показатель следует обращать внимание, если вы уже подготовили для устройства специальную внутрипольную нишу. Также обращайте внимание на размеры самого помещения.
Соответствие стандартам качества

Приобретая конвектор, вы должны обратить внимание на то, есть ли у него соответствующие документы, которые подтверждают соответствие устройства государственным стандартам качества.

Электрический конвектор отопления


Электрический конвектор

Электроконвекторы — самый популярный тип радиаторов. Они просты, компактны, имеют сравнительно небольшую стоимость, удобны при использовании, имеют стильный внешний вид и исключительно просты при установке. Помимо этого могут быть использованы как в качестве основного источника тепла в помещении, так и дополнительного. Главные недостатки электроконвекторов — это их зависимость от электричества и большой объём энергопотребления. В том случае, если в квартире наблюдаются частые перебои с электроснабжением, то лучше использовать эти модели, как дополнительный источник тепла.

Как конвекторы обогревают?

Все водяные отопительные приборы традиционно предназначены для обогрева всевозможных помещений с использованием конвекции — это физическое явление, при котором нагретый воздух подымается вверх, его же место занимают холодные массы.

Такой процесс происходит постоянно до момента выравнивания температуры во всех слоях какого-то замкнутого объема. Для обеспечения максимальной эффективности конвекторы имеют специальную конструкцию.

Они состоят из таких элементов:

  • труба, по которой протекает теплоноситель (так называют горячую воду);
  • теплообменник, представляющий собой металлические пластины (ребра), размещенные на трубе.

Все основные детали накрыты кожухом, специальные щели (решетка) позволяют воздуху свободно циркулировать. Конструкция этой части прибора выполняется без острых углов, выступающих деталей, чтобы предотвратить травмирование.

Настенные конвекторы с вентилятором

Настенные конвекторы наиболее популярны в помещениях со стандартной планировкой и устанавливаются под окнами вместо обычных батарей. Конструкция легкая, что позволяет без труда закрепить на любую поверхность стены. Такие агрегаты способны быть основным источником отопления. Для возможности использовать прибор как дополнительное средство нагрева, устанавливается специальная подножка, позволяющая ставить конвектор в любом месте. Это очень удобно не только когда под окнами расположены стационарные батареи, но и когда планировка помещения не завершена, и не определены места их постоянного расположения.

Ввиду возможной мобильности прибора, наиболее востребованы универсальные конвекторы, которые могут крепиться, как на вертикальную, так и на горизонтальную поверхность. При этом установка очень простая, не требует определенных навыков. Напольные агрегаты могут иметь не только ножки, но и колесики, упрощая процесс перемещения. Характерным представителем универсальных моделей конвекторов, оснащенных вентилятором, является AEG SK 204 T. Это электроконвектор, работающий в двух режимах мощности, и имеющий возможность как настенного крепежа, так и расположения на полу благодаря специальным ножкам, входящим в комплект поставки.

Конвектор AEG SK 204 T

Водяные конвекторы отопления

Традиционные формы отопления уступают место новым, более эффективным. Конвекторы отопления являются следующим шагом в эволюции систем отопления. Водяные конвекторы отопления применяются для отопления помещений, имеющих большую площадь остекления, или для помещений с несколькими наружными стенами. Это могут быть такие помещения, как оранжереи, бассейны, зимние сады, магазины, автосалоны, квартиры, офисы. Также их используют в помещениях с повышенной влажностью.

Водяные конвекторы отопления надёжны и экономичны. В помещениях с большой степенью остекления и повышенной влажностью трудно поддерживать комфортную температуру без конвектора отопления. Тёплый воздух, создаваемый конвектором, направляется на наружные стены или на остеклённую поверхность, что препятствует образованию конденсата на поверхности и приводит к повышению температуры помещения.

Водяной конвектор отопления — это нагревательный элемент, состоящий из пластин, соединённых трубками. Такое простое устройство теплообменника. Могут иметь защитный декоративный кожух, но могут быть и без него. Конвекторы рассчитаны на рабочее давление до 15 атмосфер.

Принцип работы водяного конвектора

Принцип работы водяного конвектора отопления состоит в распределении тёплого воздуха в помещении. Когда воздух нагревается, то поднимается вверх, так как становится легче, а холодный воздух перемещается вниз и далее нагревается. Конвектор имеет невысокую температуру нагрева, что позволяет не выжигать кислород, в отличие, например, от масляных нагревателей. Поэтому водяные конвекторы отопления могут использоваться в качестве основной системы отопления.

Водяные конвекторы отопления обладают рядом преимуществ по сравнению с такими, как электрические и газовые конвекторы. Электрические конвекторы обеспечивают значительный расход электроэнергии. Также обладают малой эффективностью при отапливании помещений большей площади.

Используются, в основном, как дополнительные источники обогрева. При установке газового конвектора необходимо обустраивать дымоход. К плюсам водяных конвекторов можно отнести следующее:

  • равномерность распределения тёплого воздуха по всему помещению;
  • самостоятельное или комбинированное отопление помещения;
  • нагрев помещения осуществляется быстро;
  • предотвращение образования конденсата на поверхности остекления;
  • помещение нагревается при невысокой температуре теплоносителя;
  • отсечение холодного потока воздуха, который проникает извне;
  • если превышается допустимая температура, то конвектор выключается автоматически;
  • при установке не требуется специального оборудования;
  • безопасность;
  • подразумеваемый ресурс непрерывной работы до 20 лет.

У водяных конвекторов отопления имеются и некоторые недостатки. К ним можно отнести:

  • неравномерное распределение воздушных потоков, вызванных образованием сквозняков;
  • пылеобразование, которое провоцируют конвекционные потоки;
  • водяные конвекторы несовместимы с принудительной вентиляцией, так как тёплый воздух, собирающийся наверху, будет выходить наружу.

Чтобы правильно выбрать водяной конвектор отопления, необходимо обратить внимание на такую техническую характеристику, как скорость нагрева воды. Скорость, с которой нагревается вода в водонагревателе, называется скоростью восстановления

Чем более низкий уровень восстановления скорости, тем больше ёмкость водонагревателя, поэтому требуется больше времени для нагрева воды.

Классификации водяных конвекторов

При выборе конвектора отопления нужно разбираться в классификации конвекторов. Конвекторы подразделяются по типу конвекции и способу установки.

Что необходимо помнить

Использование в быту любого электрического прибора предполагает строгое соблюдение правил безопасности. И электрический конвектор – не исключение. Есть несколько предостережений, которые непременно следует учитывать, как показывают отзывы и рекомендации:

  • прибор ни в коем случае нельзя накрывать. Некоторые хозяйки могут использовать электрический конвектор в качестве сушки для белья. Но делать это категорически запрещено.
  • нельзя устанавливать конвектор в непосредственной близости от электрической розетки. Расстояние должно быть минимум 0,8 м.
  • в комнатах с повышенной влажностью можно использовать только конвекторы, имеющие соответствующую защиту от влаги. Все они маркированы отметкой «IP 24».

Старайтесь приобретать только качественные приборы известных производителей. Устройства, имеющие слишком низкую цену, могут оказаться некачественными – и о такой покупке вы в скором времени пожалеете.

Существующие виды оборудования

Кроме функции полноценного обогрева помещения, часто устанавливаются дополнительные конвекторы возле мест, где комфортный микроклимат особенно важен, например, у детской кроватки.

Дополнительное оборудование обязано включаться в работу, когда основные отопительные приборы не справляются со своевременным прогревом воздуха. Такая ситуация может сложиться при больших морозах или некачественной работе коммунальных служб.

Особенности настенных моделей

Наиболее востребованными являются настенные конвекторы. Причин для этого несколько — они демократичные по стоимости, простые в монтаже. А также подобное оборудование можно разместить в любом месте.


Напольный тип конвектора можно установить в любом месте комнаты, чтобы обеспечить комфортные условия на выбранном участке

Такую возможность дает небольшой вес, что позволяет крепить оборудование даже на облегченных перегородках, и большой ассортимент моделей. Чаще всего подобное изделие предназначено для обогрева с помощью естественной конвекции.

Для более эффективной работы приборы нередко оснащают кожухами, которые имеют направленные в нужную сторону воздушные каналы, что существенно повышает производительность, скорость обогрева.

Описание конвекторов напольного типа

Напольные приборы используются для обогрева объектов, где монтаж настенных моделей невозможен, например, когда остекление начинается от уровня пола, или нужно отапливать большие площади в промышленных зданиях.

Часто изделия, относящиеся к классу напольных водяных конвекторов, оборудуют вентиляторами, что повышает производительность, скорость обогрева, но делает работу несколько шумной.


Напольный конвектор водяного типа прост в установке, но занимает полезное место. Об этом следует помнить еще на этапе выбора подходящей модели

Встраиваемые изделия для отопления

Так называемые встраиваемые в пол модели впишутся в любой интерьер. Они не занимают полезное пространство, могут обогревать помещение любой площади.

Но монтаж такого оборудования наиболее дорогостоящий, причина: для этой процедуры нужна ниша, в которую конвектор устанавливается. Для его крепления предварительно необходимо сделать стяжку пола или установить надежный фальшпол.

Если модель не оборудована вентилятором, необходимо использовать теплоизоляцию. Это исключит потерю тепла, которое будет уходить на обогрев пола. Если пренебречь таким требованием, то эффективность прибора станет на порядок ниже.

Есть еще одна важная особенность: в кожухе таких устройств скапливается, причем быстро, достаточное количество пыли, которую нужно устранять, но делать это несложно.

Дополнительными преимуществами встраиваемого оборудования является наибольший среди всех видов срок эксплуатации и разнообразие типоразмеров. Важным плюсом считаются высокие декоративные качества. Хотя сам прибор расположен в нише, но защитная решетка хорошо просматривается на фоне пола, поэтому ему придают всевозможные цвета и оттенки.


Водяной конвектор является эффективным тепловым барьером и может служить изысканной деталью интерьера

Все же стоит помнить, что монтаж таких устройств удобнее выполнять во время ремонта или строительства здания. Так как специальный демонтаж полов для прокладки труб и установки внутрипольных изделий будет дорогостоящим удовольствием.

Конвекторы электрические внутрипольные

Модель ВКЭ.090.260.1ТР(4ТР)

Тип конвектора : ВКЭ.90.260.1ТР (4ТР)

Тепловая мощность : 480- 2021 Вт.

Характерисики

Внутрипольные электрические конвекторы VITRON-это отопительные приборы, где в качестве нагревательного элемента используются терморезисторы. Они предназначены для использования как вспомогательные отопительные приборы с системами водяного отопления, системами теплого пола, так и в качестве основного источника тепла, в местах где нет возможности использовать системы водяного отопления.

Основное преимущество электрических конвекторов отсутствие необходимости в прокладке трубопровода. Так же преимущество в более высокой теплоотдаче в сравнении с аналогичными моделями с водяным теплообменником.

Техническое описание

Конвектор VITRON состоит из корпуса, декоративной решётки, декоративной рамки, тангенциального вентилятора, нагревательного терморезистора и внутреннего кожуха.

Корпус конвектора представляет собой короб длиной L от 500 до 2000 мм. Он изготовлен из листовой оцинкованной стали 0,8 мм с порошковой покраской (цвет покрытия: черный матовый). Слева расположены отверстия для сальника и заземления корпуса конвектора. По бокам расположены крепления для регулировочных ножек.

Ножки крепежно-регулировочные позволяют регулировать корпус конвектора по высоте от 0 до 40 мм. Внизу короба расположены крепления для юстировочных винтов. Они позволяют регулировать корпус конвектора в горизонтальной плоскости. В верхней части короба установлена декоративная рамка, выполненная из углового алюминиевого профиля. В качестве нагревательного элемента в конвекторе используются терморезисторы.

В конструкции электрического внутрипольного конвектора использованы малошумные тангенциальные АС вентиляторы, рассчитанные на напряжение 220 В, в зависимости от модели. Общий уровень звукового давления не превышает 32 дБ (А) при при максимальном числе оборотов ротора вентилятора и 19 дБ (А) при минимальном числе оборотов.

Декоративная решётка может изготавливаться двух типов: рулонная и жёсткая, которая состоит из поперечных профилей, разделенных между собой втулками. В зависимости от типа решётки, профиль может стягиваться жёсткой пружиной (рулонная), либо шпилькой (жёсткая). Расстояние между профилем решётки варьируется, и может составлять 10, 13, 18 мм. Профиль решётки изготавливается из натурального дерева- дуб

или анодированного алюминия.

Требования к эксплуатации

  • Запрещается накрывать конвектор материей, загораживать мебелью или шторами;
  • Не засорять отверстия воздухозаборной решётки;
  • Запрещается использовать конвектор без заземления (зануления);
  • Запрещается снимать внутренний кожух при включенном конвекторе;
  • Запрещается устанавливать конвектор в непосредственной близости от ванны, душа

или плавательного бассейна;

  • Запрещается размещать рядом с конвектором легковоспламеняющиеся предметы;
  • Не допускается эксплуатация конвектора при наличии на нем конденсата;
  • В помещении, где устанавливается конвектор, относительная влажность воздуха не должна превышать 80%;
  • Конвектор рекомендуется эксплуатировать с устройством защитного отключения (УЗО). Допускается эксплуатация в сетях, имеющих защиту от перегрузки и короткого замыкания;
  • Не реже одного раза в месяц производить чистку конвектора от пыли и грязи с помощью щетки и пылесоса. Перед чисткой необходимо отключить конвектор от сети и дать остыть.
