Технические нормативы для заглубленных систем
Узнать информацию, насколько глубоко должна пролегать труба для водопровода в земле, можно из специального документа – СНиПа. Там прописаны все тонкости и характеристики для труб из различных материалов, а также расписано на какой именно глубине можно прокладывать тот или иной тип изделий. В сущности, этот документ содержит очень много разнообразной информации, большинство из которой будет вам, если не совсем интересной, то, по крайней мере, полезной, ведь снимет много сопутствующих вопросов.
Согласно НПА минимальной глубиной прокладки любой трубы является расстояние в 1,5 метра, поскольку, зачастую, в зимний период почва промерзает примерно на 1,4 метра. Если же не соблюсти такую глубину, то можно столкнуться с повреждением водопроводных коммуникаций, что существенно затруднит, если не сделает совсем невозможной, дальнейшую эксплуатацию системы.
Стоит отметить, что глубина промерзания во многом зависит от типа почвы в конкретном регионе. Чтобы узнать точно этот показатель, стоит проконсультироваться со специалистами, которые подскажут вам всю необходимую информацию, которую вам нужно знать. Вооруженные информацией, вы сможете избежать множества возможных проблем, связанных с перепадами температур и промерзанием грунта.
Материалы для теплоизоляции трубопроводов
Жесткий утеплитель для труб
Их выбор зависит от условий, при которых будет работать водопровод в холодное время. Необходимо учитывать следующие параметры:
- расположение наружных труб – под землей или на открытом воздухе;
- условия эксплуатации – постоянная или периодическая;
- материал самого трубопровода – металл или пластик;
- сложность монтажа;
- предполагаемая стоимость материалов и работы.
Пассивная защита позволяет надежно утеплить трубы дачного водопровода в земле. А богатый выбор материалов — выбрать наиболее подходящие по стоимости.
Жесткие утеплители
В эту категорию входят пенопласт и пенополистирол. Они обладают малой теплопроводностью и стоимость их невелика. Но листы из этого материала не годятся для обматывания круглых труб. Зато их хорошо использовать при утеплении подземных магистралей, установленных внутри защитного короба. Пенопласт обеспечит теплоизоляцию внутренних стен самого кожуха.
Рулонные материалы
Утеплять водопроводные трубы можно, обертывая их полиэтиленом, пенофолом или различными вариантами минеральной ваты. Единственная сложность при монтаже – подобрать надежный способ закрепления гибких листов на трубе.
Недостаток – большинство этих материалов обладают высокой гигроскопичностью, а при намокании теряют свои теплозащитные свойства. Можно самостоятельно оцинковать их гибкими металлическими листами или фольгой. Но выпускаются и рулоны, уже фольгированные с одной стороны.
Сегментные утеплители
Это готовые кожуха разного диаметра, плотно одеваемые на трубу. Как правило, они уже покрыты защитным слоем от проникновения влаги.
Варианты таких утепляющих структур:
- Жесткие сегменты, называемые скорлупой. Они делаются из пенополиуретана (ППУ) или прочного пенопласта.
- Мягкие элементы из вспененного полиэтилена.
- Длинномерные цилиндры из каменной ваты.
Напыляемые материалы
Жидкий пенополиуретан можно наносить слоем любой толщины на поверхность труб и фитингов. Такой способ теплоизоляции обеспечивает полную герметичность защиты, так как при нем не образуются мостики холода в местах стыков.
Но для напыления требуется специализированное оборудование. А фирмы, занимающиеся созданием такой изоляции, предпочитают работать с трубопроводами большой длины. Поэтому утеплить частный водопровод в 10–20 м нанесением жидкого ППУ будет проблематично.
Самостоятельно покрыть трубы слоем жидкого утеплителя с последующим его застыванием можно, используя термоизоляционную краску. Она выпускается как в виде аэрозоля, так и в жидком состоянии для нанесения кистью. По степени защиты от холода она превосходит даже каменную вату.
Но стоит она дорого, поэтому целесообразно применять ее на трубопроводах сложной конфигурации или в местах выхода магистрали на поверхность.
Готовые изделия с теплоизоляцией
Чтобы не возиться самому с нанесением защиты на дачный водопровод, можно при прокладке использовать трубы с уже нанесенной на них термоизоляцией. В изолирующем слое зачастую предусмотрен паз для установки подогревающей кабельной системы. Такие трубы выпускаются как в прямом длинномерном варианте, так и в виде гибких полимерных или металлопластиковые изделия.
Одной бухты может быть достаточно для прокладки всего дачного водопровода с готовой теплоизоляцией.
Общие сведения
Как утеплить уличный водопровод? Укладка водопровода в землю на двухметровую глубину не дает гарантию того, что он не замерзнет при сильных заморозках.
А воде внутри конструкции ни в коем случае нельзя позволить замерзнуть иначе она может порвать и вывести из строя всю водопроводную систему.
В домашней водопроводной системе существует два слабых места.
- Расположение трубопровода на улице под слоем земли.
- Трубопровод расположен в неотапливаемом помещении.
Если утепление водоснабжения в частном доме, что находится внутри помещения провести легче, то водопровод, что проложен снаружи требует более продуманного подхода. В основном деле все зависит от качества используемого утеплителя.
Хороший утеплитель для водоснабжения должен обладать следующими характеристиками:
- низкой теплопроводностью;
- долговечностью;
- простотой монтажа;
- стойкостью к агрессивным средам;
- должен выдерживать рабочую температуру среды;
- пожаробезопасностью и герметичностью;
- невысокой ценой при возможности неоднократного использования
На основании таких характеристик и подбирается оптимальная тепловая изоляция для водопровода в частном доме. На сегодняшний день существует большое количество утеплителей. Немного ниже мы проанализируем некоторые из них.
Утепление труб при помощи электрического кабеля
Монтаж утепления труб при помощи кабеля.
Утепление водопровода в частном доме можно обустроить при помощи согревающего электрического кабеля, для которого следует проложить специальный канал внутри трубы. Для того чтобы трубы, утепленные таким образом, не замерзли, достаточно закопать их на глубину до 0,5 м. В некоторых случаях допускается комбинирование нескольких способов. Основные участки кабеля прокладывают на большой глубине, в местах вхождения трубы в дом, ее можно укомплектовать греющим кабелем.
При помощи электричества можно утеплить трубы и обеспечить нормальные условия для функционирования водопровода в частном доме вне зависимости от времени года и погодных условий. К недостаткам вышеназванного способа утепления водопровода следует отнести высокую стоимость кабеля и техники, предназначенной для автоматического поддержания оптимального уровня температуры. Необходимо быть готовым к тому, что расходы на потребление электроэнергии немного возрастут. Для нормального функционирования система нуждается в сооружении вокруг трубы специального кожуха, предназначенного для удержания тепловой энергии. Существенным недостатком является функционирование только в случае бесперебойных поставок электроэнергии. В крайнем случае приходится прибегать к покупке автономных источников электроэнергии с целью поддержания регулярной работы.
Греющий кабель
И еще, стоит поговорить о следующем виде утепления – это теплоизоляция труб с помощью греющего кабеля. Он представляет собой специальный провод с электрическим сопротивлением, который регулирует температуру нагрева кабеля.
Это один из самых удобных способов утепления водопровода, так как кабель включают в работу только в зимний период времени и при температуре воздуха от 5-7 градусов ниже нуля. Таким образом, эта система обогрева не даст замерзнуть трубе.
Составляющие греющего кабеля:
- вилка штепсельная;
- электрический проводник (холодный);
- нагревательный проводник (горячий);
- термоограничитель.
Плюсы
- Четкий расчет и грамотная установка греющего кабеля предотвратит замерзание трубопровода на протяжении всего времени эксплуатации, то есть это надежный способ;
- Легкость в использовании обусловлена простотой подключения;
- Безопасность, возможность применять для подогрева трубы с питьевой водой;
- Экономичность — заключается в том, что можно подогрев регулировать самостоятельно, относительно температуры воздуха;
- Греющий кабель можно использовать как под землей, так и на открытом воздухе, он универсальный.
Кабель для подогрева – конструкция
Выводы:
Теперь, когда вы, так сказать вооружены полезной информацией, можно отправляться за покупкой утеплителя. Какую конкретно выбрать теплоизоляцию, несомненно, решать вам. Это может зависеть от состояния вашего кошелька, от типа трубопровода и где он расположен. Ясно только одно – утеплить водопроводную холодную трубу можно без труда, а сделать это однозначно необходимо. Это обеспечит бесперебойную подачу воды круглый год. Ведь печально будет понимать, например, среди зимы, что труба замерзла и в кране не будет воды до того момента, пока не потеплеет на улице.
Как выполнить теплоизоляцию полипропиленовых труб
Утеплитель для труб может быть различной формы и исполнения: намотанный, приклеенный, в виде скорлупы — овальной формы и т.д. Существует широкий спектр изоляционных материалов, облицовок и вспомогательных утеплительных соединений, доступных для использования в системах горячего водоснабжения.
Список постоянно меняется по мере разработки новых синтетических материалов или способов их нанесения. Например, последним нововведением в теплотехнике является использование антифриза в качестве теплоносителя для замкнутых систем
Рассматривать какого-либо конкретного производителя утеплителей не имеет смысла, необходимо обратить внимание на типы используемых материалов
Материалы
Рассмотрим варианты утеплительных материалов для утепления трубы водопровода в частном доме. Существуют не только традиционные методы, но и эффективные материалы на выбор.
Минеральная вата
Пластичный материал, а уровень теплопроводности низкий, поэтому он становится отличным решением. Хороший вариант утеплителя для трубы водоснабжения. Минеральная вата обладает повышенной устойчивостью к щелочам и кислотам почвы, она не поддерживает горение, удобна в процессе монтажа. Выпускают ее в форматах рулонов с плитами, в виде прошивных матов со специальным фольгированным слоем. Последний вариант идеально подходит для теплоизоляции туб водопровода.
Утепление водопроводных труб минеральной ватой
Теплоизоляционная краска, напыление пенополиуретаном
Пенополиуретан удобен в нанесении: достаточно использовать распылитель или малярную щетку. Как только состав застывает, он образует надежный слой, предотвращающий охлаждение труб. Такой утеплитель для труб водопровода эффективен и прост в монтаже.
Краска тоже успешно справляется со своими теплоизоляционными функциями: она содержит жидкую керамику, комплекс стабилизирующих добавок. Рекомендуется наносить краску одним слоем, чтобы она затем не отслаивалась. Поверхность потребуется тщательно подготовить: очистить и обезжирить.
Утепление водопроводной трубы теплоизоляционной краской
Базальтовые утеплители
Выпускается утеплить в формате своеобразных футляров цилиндрической формы. Их удобно надевать на трубы, а потом фиксировать. Процесс монтажа предельно простой и эффективный. Дополнительный плюс – повышенная влагостойкость материала.
Утепление водопровода базальтовым утеплителем
Стекловата
Долговечный надежный материал, очень удобен в монтаже. Нуждается в качественной гидроизоляции, поэтому больше подходит для использования в сухих пространствах. С таким утеплителем термоизоляция водопроводной трубы в частном доме будет надежной.
Утепление трубы стекловатой

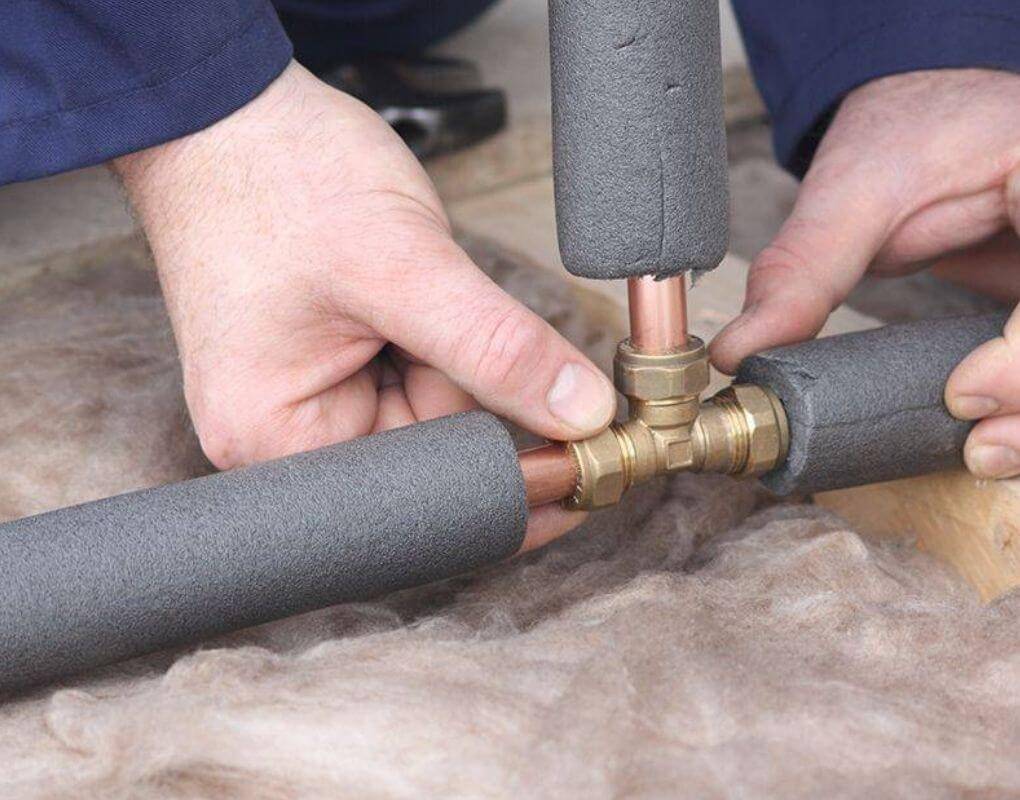

Вспененный полиэтилен, искусственный каучук
Исключительно легкие оболочки, удобные в монтаже. При этом по структуре материал состоит из закрытых ячеек: даже если его полностью погрузить в воду, он ее не поглощает. Это обеспечивает эффективность и долговечность теплоизоляционного слоя. Недостаток – небольшая механическая прочность. Поэтому для подземных коммуникаций не используется.
Утепление водопровода вспененным полиэтиленом
Пеноплекс или экструдированный полистирол
Прочный, устойчивый к механическим воздействиям материал. Он обладает пониженной паропроницаемостью, практически не поглощает влагу. Единственное, что нужно предусмотреть, – защита от солнца, поскольку ультрафиолет разрушает структуру материала. Достаточно засыпать трубопровод слоем земли.
Утепление трубы пеноплексом
Защита утеплителя от негативных факторов
Теплоизолированные трубы водоснабжения, проложенные в грунте, подвергаются воздействию различных факторов, способных разрушить защитное покрытие. Поскольку повторное нанесение изолятора или восстановление участков теплоизоляционного слоя приводит к дополнительным затратам.
То необходимо предусмотреть дополнительную защиту магистралей. Некоторые изоляционные материалы для водопроводных труб не нуждаются в защите. Например: теплоизоляционная краска — она не подвержена внешним воздействиям и не повреждается грызунами или насекомыми.
Деструктивное воздействие земли и воды
Утепленная труба, расположенная в толще грунта, находится под постоянным давлением массы почвы. Защитный эластичный слой деформируется, что изменяет физические характеристики материала в худшую сторону. Перед тем как утеплить водопроводную трубу над землей, необходимо смонтировать внешний защитный экран (например, из старых труб большего диаметра или при помощи лотков из бетона или ударопрочного пластика).
Минеральные изоляционные материалы являются гигроскопичными и впитывают влагу из грунта, что негативно влияет на параметры защиты. Для предотвращения контакта с грунтом используется технология укладки водопроводных магистралей с изолятором через вспомогательную трубу большего диаметра.
Внешний экран обеспечивает защиту от воды и давления слоя грунта. Допускается гидроизоляция при помощи листов рубероида, плотной полиэтиленовой пленки или алюминиевой фольги. Намотанный материал фиксируется хомутами, проволокой или сантехническим скотчем.
Решение проблемы насекомых и грызунов
Поверхность оборачивается стальной сеткой с мелкой ячейкой, для предотвращения повреждения изолятора насекомыми (например, земляными муравьями) используется дополнительный экран из алюминиевой фольги. При использовании пенополиуретана дополнительная защита не требуется, поскольку материал не повреждается насекомыми и грызунами.
Основные способы утепления труб
Выбранный способ теплоизоляции водопроводной линии зависит от финансовых возможностей мастера, желания возиться с системой, глубины заложения трубопровода. Самый простой метод защиты коммуникации от мороза — проложить тубы ниже уровня промерзания почвы. Но для жителей северных регионов это невозможно или крайне затратно.
Электрокабель
Один из способов утепления водопроводной линии — использование электрического кабеля. Применять можно как наружный провод, так и внутренний. Первый монтируется легко своими руками. Внутренний кабель требует профессионального подхода. Технология его укладки сложнее.
Энергопотребление такого провода при подогреве линии составляет всего 10-20 Вт/погонный метр. А эффективность от него — 100%.
Укладку кабеля выполняют по спирали с равным шагом витка. Как правило, он составляет 10-20 см в зависимости от сечения труб. Чем оно больше, тем меньшим должно быть расстояние. Сверху кабель накрывают утепляющим материалом, избегая образования мостиков холода. Строительный сандвич фиксируют фольгированным (блестящим) скотчем.
Рулонные теплоизоляционные материалы
Теплоизоляционные материалы
Минеральная вата, вспененный полиэтилен «Энергофлекс» или стекловата — самые дешевые варианты утеплителей. Они склонны впитывать влагу и со временем терять свою воздушную структуру. Как вариант, некоторые мастера дополнительно укрывают вату сверху рулонами клеенки. А если еще раскошелиться, можно использовать и металлический кожух. Он будет выступать в качестве защитной верхней скорлупы.
Утепляют трубы водопровода ватой по такой технологии:
- Линию плотно оборачивают теплоизоляционным материалом так, чтобы не оставалось зазоров. Рулоны минваты крепят стальной проволокой.
- Сверху их укутывают плотным полиэтиленом, фиксируя все это скотчем по спирали.
- Остается произвести обратную засыпку линии.

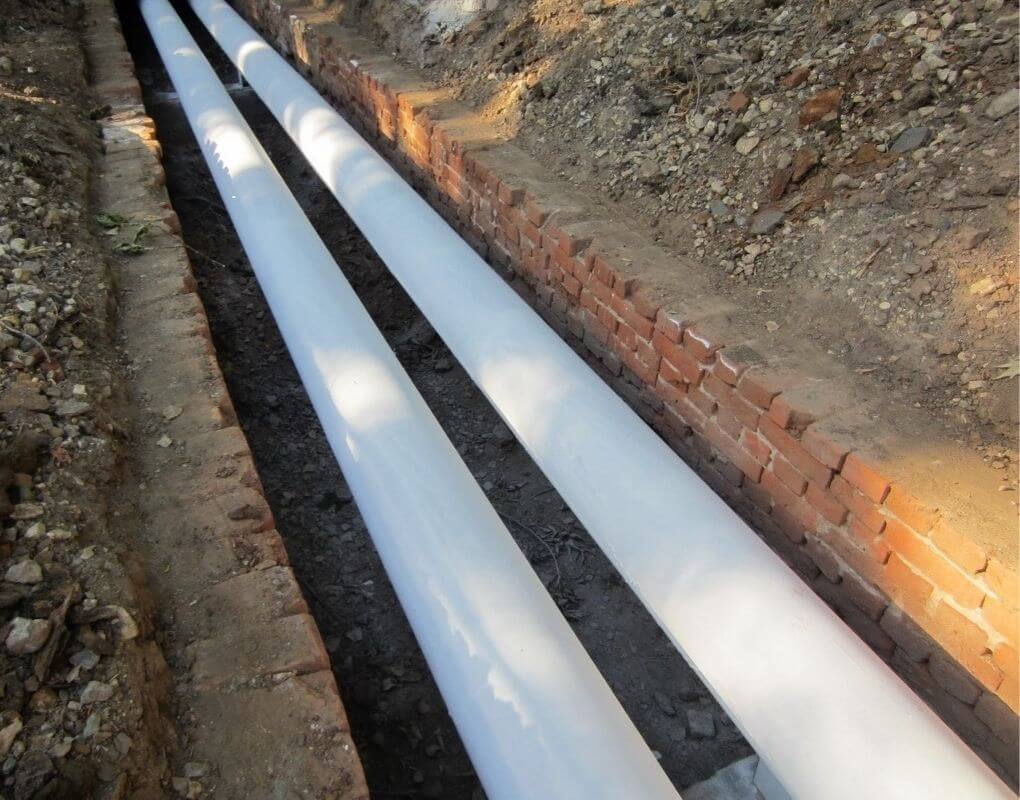

Создание воздушной прослойки
Этот метод подразумевает использование еще одной полой трубы большего диаметра. В неё помещают водопроводную линию таким образом, чтобы в разнице сечений формировалась воздушная прослойка. Она станет служить водопроводу защитой от мороза. За счет свободной циркуляции воздуха в этой зоне вода в магистрали не замерзнет.
Скорлупа из пенополистирола или пенопласта
Такие утепляющие элементы имеют форму целых или разъемных цилиндров. Материал отличается такими преимуществами:
Надевают разъемную скорлупу на трубы таким образом:
- Устраивают нижнюю часть материала, затем верхнюю.
- Все стыки тщательно промазывают клеевым составом. Две части скорлупы следует сжать на время, чтобы клей хорошо схватился. Этого требует технология утепления водопровода из ПНД труб в земле.
- Последующие сегменты-цилиндры нужно монтировать со сдвигом горизонтального шва относительно каждого предыдущего. Это позволит уменьшить количество мостиков холода.
Готовая заводская труба
Теплоизолированные трубы
Этот способ утепления считается одним из самых дорогостоящих. Производитель предлагает мастеру уже готовые тубы, оснащенные теплоизоляционным материалом. Конструктивно — это одна основная пластиковая/полиэтиленовая труба, обернутая утеплителем и помещенная в другую (большую по диаметру). Остается лишь правильно уложить их в траншею.
Если дом зимой не используется, систему можно защитить, просто слив с нее воду. Иногда мастера прибегают к кардинально иному решению — держат кран постоянно открытым на минимум. Медленная циркуляция воды в магистрали не дает линии замерзнуть. Но этот способ затратный. Придется выкладываться по коммунальным платежам.
Базальтовый утеплитель и пенопласт
Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.
Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.
Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.
Типы материалов для утепления
Схема утепления водопроводной трубы пенополиуретаном.
Современные строительные рынки пестрят разнообразием утеплительных материалов. Основными критериями к подбору утеплителя является простота его монтажа и некоторые другие характеристики (долговечность, водоотталкивающие свойства и многое другое).
Материал, предназначенный для утепления водопровода, должен обладать теплосберегающими свойствами и низкой теплопроводностью. Желательно, чтобы он проявлял устойчивость к воздействию химических и биологических веществ, поступающих из окружающей среды. Желательно, чтобы материал, которым собираются утеплить трубы, обладал минимальным коэффициентом водопоглощения для предотвращения увеличения степени теплопроводности. Также очень важным критерием является то, что материал должен сохранять свои основные свойства при температуре разной величины.
Большой популярностью в отечественных широтах пользуется стекловата. Ее целесообразно использовать для утепления труб, изготовленных из металлопластика. Из-за низкой плотности материала, при ее использовании следует дополнительно применять какие-либо внешние изоляторы типа рубероида.
С легкостью монтируются утеплители цилиндрической формы, изготовленные из базальта. Что примечательно, утеплитель заранее покрыт слоем пергамина, рубероида либо фольгоизола. К недостаткам этого утеплителя можно отнести его высокую стоимость.
Схема утепления водопроводной трубы при помощи кабеля.
В большинстве случаев для утепления водопровода используют обыкновенный пенопласт. Его можно использовать как в качестве самостоятельного утеплителя, так и совместно с другими дополнительными материалами, причем необязательно укладывать для них лотки.
Пенополистироловую скорлупу можно использовать неоднократно. С его помощью можно выполнить качественное утепление труб как в частном доме, так и на улице либо в земле.
Для фиксации пенопластового футляра на трубе достаточно надеть по половинке трубы с каждой стороны и закрепить их скотчем. Утеплить систему нужно накладывая скорлупу с некоторым смещением для того, чтобы образовался перехлест. На поверхность пенопласта можно закрепить дополнительный защитный материал.
С наступлением теплого времени года скорлупу можно будет демонтировать и к зиме прикрепить на водопроводные трубы повторно.
Принцип действия у всех утепляющих материалов идентичен: основную теплоизолирующую функцию выполняет воздушная прослойка, расположенная в пространстве утеплителя.
