Установка проточного водонагревателя своими руками

Подготовка инструментов и материалов

Приобретают предохранительный клапан, водопроводные гибкие шланги для подсоединения (2 шт.) Чаще используют стандартную длину около двух метров, но характеристика зависит от расстояния до места врезки в систему ХВС. Лучше использовать шланги в металлической оплетке, т. к. резиновые менее долговечные.

Можно подсоединять с помощью жестких полипропиленовых труб. Обычно их заделывают в стену, но проводят и снаружи. Понадобятся угловые соединители, стыковочные втулки.

Для навески используют дюбели, на конце которых предусмотрены крючки. Покупают ФУМ-ленту или паклю, проверяют наличие резиновых или пластиковых прокладок.

Для работы потребуются инструменты:

рулетка, уровень, карандаш;
перфоратор с победитовым сверлом по диаметру пластикового дюбеля (обычно 8 мм), в некоторых материалах применяют ударную дрель;
отвертка, молоток, плоскогубцы, строительный нож;
разводной газовый ключ или набор рожковых;
электрическая отвертка-пробник;
сантехнический паяльник.

Простое подключение безнапорного нагревателя

Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:

душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».

После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.

Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.

Правильное подключение напорного нагревателя

Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.

Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.

Плюсы и минусы

Компактный водонагреватель

Любой бытовой прибор призван облегчить наш быт. Они стирают за нас, пылесосят, помогают привести себя в порядок и, конечно же, обеспечивают горячей водой. Плюсы несомненны. Как уже говорилось, вы перестанете быть зависимыми от странноватых людей, которые гордо кричат, что управляют нашими коммунальными службами. Утверждение это спорное и в большинстве случаев вызывает саркастическую усмешку. Проточный водонагреватель не сделает вас независимыми на все 100 %, ведь за электричество отвечают те же персонажи, что и за подачу горячей воды, но существенно снизит дискомфорт от очередных опрессовок и неожиданных прорывов труб в соседнем дворе.

Минус же всего один, да и то, называть его этим отрицательным словом не совсем корректно. Вам придётся соблюдать некоторые правила работы с электрическим проточным водонагревателем. Правильно включать и особенно правильно выключать, чтобы не произошло незапланированных сбоев в работе прибора.

Во всём остальном – это абсолютно полезная вещь, особенно в частных домах, где подача горячей воды только планируется в следующей пятилетке и выполнение этой миссии на себя взяли всё те же «ответственные» работники, призванные в полном объёме предоставлять нам коммунальные услуги.

https://youtube.com/watch?v=UfLR5NG5Co8

Инструкция по монтажу электрической модели

Перед началом работ нужно изучить всю документацию, которая идет в комплекте к бойлеру. Есть несколько хитростей, которые помогут установить его так, чтобы он работал дольше гарантийного срока.

Проверка электросети и подготовка

Современные приборы имеют большую мощность. Не каждая проводка сможет выдержать таких потребителей энергии. Поэтому перед покупкой нужно оценить, насколько надежная в квартире электропроводка.

Выбор места для установки

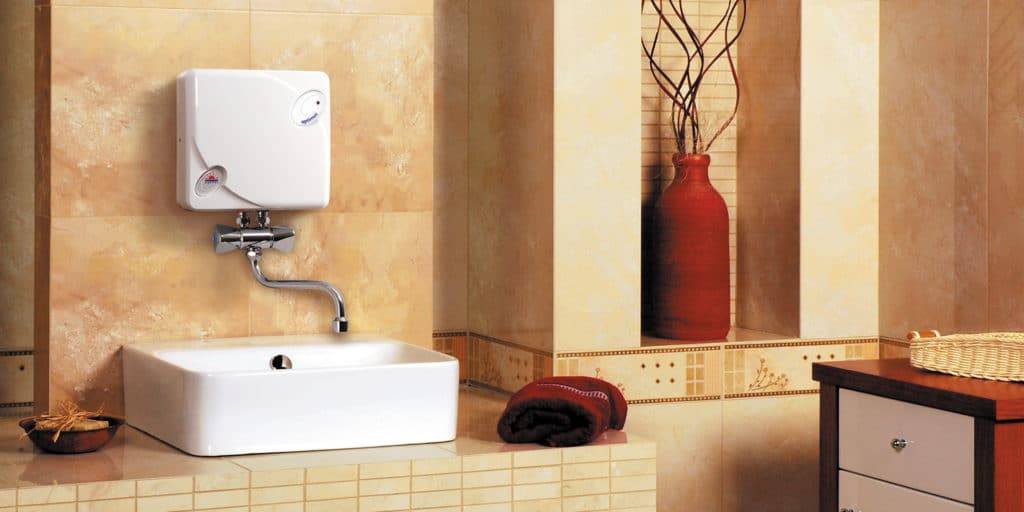

Удобнее всего повесить водонагреватель в ванной комнате над раковиной. Если предусмотрен душевой шланг, тогда подвешивают над ванной. Маленькие устройства можно спрятать в тумбе под раковиной.

Некоторые приборы защищены от попадания брызг. Если защиты нет, нужно устанавливать в самом сухом месте. В случае раздельного санузла монтаж нагревателя в туалете — это не лучшее решение, так как на нем располагаются кнопки регулировки напора и температуры.

Выбор места расположения водонагревателя определяется удобством и безопасностью .

Порядок монтажа на стену

Петли и кронштейны для подвешивания устройства продаются в комплекте с ним. Остается только сделать отверстия

Важно повесить прибор строго горизонтально. Иначе в нем будут появляться воздушные пробки, что грозит выходом из строя деталей

Подключение к электросети

Нужно отключить электричество в квартире и протянуть кабель через отверстие в задней стенке водонагревателя. Далее бойлер вешают на дюбель-гвозди и проверяют уровнем. Теперь нужно подключить провода внутри, в соответствии с цветной маркировкой. Они зачищаются и вставляются в клеммную коробку. Зафиксировать их можно, затянув клеммные винты. Подключать агрегат можно только при наличии заземления и устройства автоматического отключения. Его ставят в распределительный щиток.

Варианты подключения воды

Существует два варианта соединения с трубами: выше уровня на стене и ниже уровня под раковиной. Водонагреватели имеют вход для холодной воды и выход, который нужно подключить к смесителю. Недорогие модели на выходе имеют душ. Во время монтажа нужно не забывать все места соединений и шланги с прокладками закрывать фум-лентой, чтобы избежать протечек.

Разница между проточным и накопительным водонагревателем

Во-первых, размеры приборов. Проточный водонагреватель мало весит и, в отличие от накопительного, практически не занимает места. Бойлеры бывают разного объема – от скромных 10-литровых до внушительных 200 литровых.
Во-вторых, потребляемая мощность. Тут бесспорное преимущество на стороне бойлера. Средняя мощность бытового проточного водонагревателя – около 8 кВт, у бойлера –2-3,5 кВт. В жилье со старой проводкой и небольшой выделенной мощностью проточный водонагреватель поставить не удастся.
Еще одна значимая для выбора деталь. Проточники требовательны к силе напора воды в системе, что ограничивает возможность их использования на верхних этажах многоэтажек, например. Бойлерам сила напора безразлична.
Ну и наконец, различия установки.Большинство моделей бытовых проточных водонагревателей можно установить самостоятельно (разумеется, это не относится к газовым проточным водонагревателям и водонагревателям, устанавливаемым в стояк). Установка бойлера, как правило, потребуют участия специалистов.

Инструменты и материалы для монтажа

Монтажные работы состоят из трех этапов:

крепление проточного электроприбора на стену или раковину;
подключение к водопроводу;
подсоединение к электрической сети.

Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:

Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм2, УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.

Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Смотрите это видео на YouTube

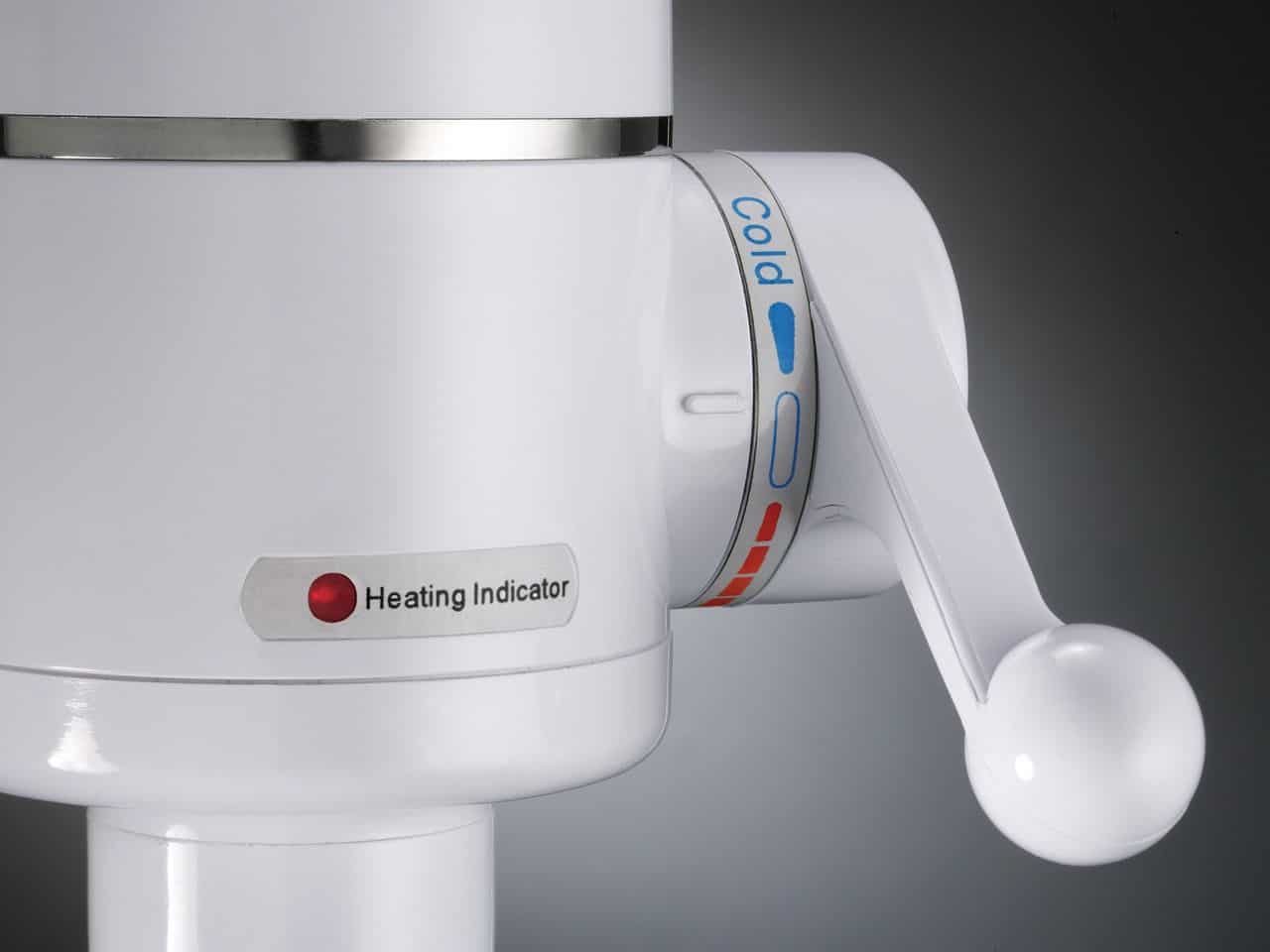

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Смотрите это видео на YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Смотрите это видео на YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
подбор автоматического выключателя для сети питания водонагревателя;
подбор розетки, если она используется.
заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Смотрите это видео на YouTube

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Подключение накопительного электрического бойлера

Мощность нагревательного элемента в накопительном водогрейном бойлере обычно не превышает 5 килоВатт. Таким образом для его подключения вполне хватит медного кабеля с сечением в полтора квадратных миллиметра. В таких устройствах часто устанавливают термостат, который «следит» за наличием горячей воды в баке и может, при необходимости поддерживать температуру в нем на нужном, заданном уровне. Установка и подключение накопительного электрического бойлера также не представляет собой ничего сложного, вы вполне можете обойтись без услуг мастера и сделать всё своими руками.

Учтите, что накопительный бойлер, да еще заполненный водой будет иметь приличный суммарный вес. Таким образом исключается установка таких приборов на легких гипсокартонных стенах – они просто рухнут под его тяжестью.

После покупки накопительного бойлера необходимо распаковать его и найти места крепежа. В соответствии с их расположением необходимо разметить место крепления на стене. Для этого воспользуйтесь рулеткой, карандашом и строительным уровнем. При разметке отверстий учитывайте способ подводки воды к вашему бойлеру, оставьте необходимое место для размещения кранов, шлангов и труб.

Отверстия под пробки при монтаже бойлера лучше делать перфоратором. В отверстия вставляем дюбеля, проверяем надежность их крепления. Выбирайте такие дюбеля, которые смогут выдержать суммарный вес бойлера (обычно это от 35 до 90 кг) и вес воды в баке.

Кроме того, для установки бойлера необходимо запастись дополнительным оборудованием – шаровыми кранами, сгонами (которые выравнивают диаметры труб при их соединении).

необходимое оборудование

Соединение водопровода с электрическим бойлером проще всего проводить через запорную арматуру и затем через гибкую подводку. Входной патрубок для холодной воды обозначается на бойлере синей меткой. Кроме того, на входном патрубке нужно обязательно установить клапан, который будет сбрасывать лишнее давление в системе (обычно такие клапаны идут в комплекте). Как вариант – перед запорной арматурой можно установить и кран-тройник с присоединенным сливным краном. Это позволит быстро сбрасывать воду из бойлера при проведении технического обслуживания. Все места резьбовых соединений герметизируются фум-лентой или паклей.

К выходному патрубку присоединяется гибкая подводка, которая будет направлять горячую воду в соответствующую магистраль.

После подсоединения всех резьбовых соединений открываем воду и проверяем систему на герметичность, затем подключаем устройство к электрическому питанию и начинаем эксплуатацию.

Подключать накопительный бойлер лучше к отдельной электрической розетке. При подключении следим, чтобы суммарная сила тока на одной розетке не превышала возможности вашей электропроводки. Лучше, если электрический бойлер будет подключен к питанию по всем правилам – с соблюдением заземления.

После подачи напряжения на электрическом бойлере должен загореться индикатор работы. Прочитайте инструкцию и меняйте температурный режим работы по вашему желанию.

Виды бойлеров и их особенности

Бойлеры имеют ряд отличий, по которым их можно отличить от проточного водонагревателя.

Накопительные водонагреватели имеют резервуар для воды, где и происходит нагрев.
Нагреватель, как правило, располагают прямо в баке с водой или под ним.
Принципы работы теплообменника могут быть различными – нагревательный ТЭН, теплоноситель с циркулирующей в ней горячей водой или паром, газовая горелка. Есть модели, сочетающие в себе разные типы нагревателей.

Существует два типа накопительных водонагревателей:

напорные (закрытые);
безнапорные (открытые).

Закрытые могут использоваться в системах, подразумевающих несколько водозаборных точек. Резервуар накопителя в таких бойлерах изготовлен из металла и имеет защиту от повреждения емкости при повышенном давлении внутри бака. Защиту обеспечивают специальные клапаны, расширительные баки, редукторы давления, термосмесители и манометры.

Безнапорные накопительные нагреватели рассчитаны только на одну водоразборную точку. Этот тип нагревателей требует обязательного применения специального смесителя (как правило, не входит в комплект). Этот смеситель прекращает доступ воды в бойлер при превышении допустимого давления. Это позволяет производителям экономить на материале для накопителя, чаще всего эти резервуары изготавливаются из пластика.

Безнапорный бойлер, несмотря на название, не предполагает использование в отсутствие постоянной подачи холодной воды. Принцип его устройства не позволит нагретой воде выйти, если бак не будет одновременно наполняться. Горячая вода не смешивается с холодной за счет естественной конвекции – вход холодной воды и теплообменник расположены внизу бака, а подогретая вода поднимается наверх, где и расположена трубка для ее выхода.

Источники

https://stroitelniportal.ru/svoimi-rukami/ustanovka/poryadok-ustanovki-protochnogo-vodonagrevatelya/

Проточный водонагреватель электрический для душа

https://o-vannoy.ru/bojlery/chem-otlichaetsya-ot-vodonagrevatelya/

Установка проточного водонагревателя своими руками

Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки.
Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем
выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим
отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и
шурупами крепим прибор к стене.

Обычно, в комплекте имеется необходимый крепеж, но часто
бывает, так, что сами дюбеля короткие (например, на стене толстый слой
штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести
заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
маркер;
рулетка для измерений;
сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
защитный клапан;
лента ФУМ;
дюбеля и крепежные крюки;
строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
перепутанные на клеммах провода образуют короткое замыкание;
если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

Критерии выбора водонагревателя

Главный параметр прибора — энергопотребление. От этого зависит, сколько электричества он будет расходовать и насколько горячая будет вода. Для квартиры на время сезонных отключений подойдут устройства на 3-7 кВт. Они подключаются к бытовой розетке 220 В. Для частного дома или промышленного помещения лучше купить агрегат от 18 кВт, он работает от сети 380 В.

По способу управления водонагреватели делятся на электронные и гидравлические. Первые регулируются микроконтроллерами, все параметры настраиваются точно. Их недостаток в высокой цене. Гидравлика переключает режимы напором воды. Она проще в эксплуатации и ремонте.
