Особенности и принцип работы саморегулирующего кабеля

Виды греющего кабеля

Картинка 5. Пример монтажа

Всего выделяется две основных разновидности этих изделий:

Резистивный обогревочный.

Функция элементов нагрева выполняется проводниками тока, когда речь об этих изделиях. Для труб подобные виды нагревателей применяют всё реже.

Саморегулирующиеся нагревательные кабели.

Наиболее удобен в использовании.

Саморегулирующий греющий кабель

Состоят из одной или нескольких жил, которые изолируются друг от друга с помощью специальных оболочек. Сферы применения изделий различны.

Необходимая рабочая мощность поддерживается самостоятельно изделием. То же самое касается количества выделяемого тепла. Чаще всего параметры определяются тем, какие погодные условия складываются там, где используют систему.

От сопротивления зависит сама работа кабеля. Подача тока снижается, если сопротивление больше. Благодаря чему мощность тоже уменьшается. Участки, где необходимо поднимать или опускать градус, определяются нагревательным кабелем автоматически.

Резистивный греющий кабель

Состоит из одной, либо двух токопроводящих жил. Они не подлежат самостоятельной обрезке, отличаются от существующих аналогов фиксированной длиной.

Без использования терморегуляторов в данном случае менять мощность становится невозможным. Такие греющие кабели часто встречаются внутри канализационных труб.

Если изделие включает две параллельные жилы, через которые проходит ток, то это зональный подвид. Проволока, прикреплённая к жилам на фиксированном расстоянии, выполняет функцию элемента нагревания. Такие разновидности снабжаются специальными отметками, по которым легко выполнить отрезание при монтаже греющего кабеля.

Принцип работы

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой – в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • пассатижи;
  • утконосы;
  • бокорез;
  • строительный нож;
  • устройства для зачистки концов провода;
  • обжимные клещи.

https://youtube.com/watch?v=jM9wcTfzqjE

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

  1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
  2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
  3. От края проводки на расстояние 3 см. удаляется матрица.
  4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
  5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
  6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
  7. Выполнив все действия, производится обмуфтовка строительным феном.
  8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

  1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
  2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

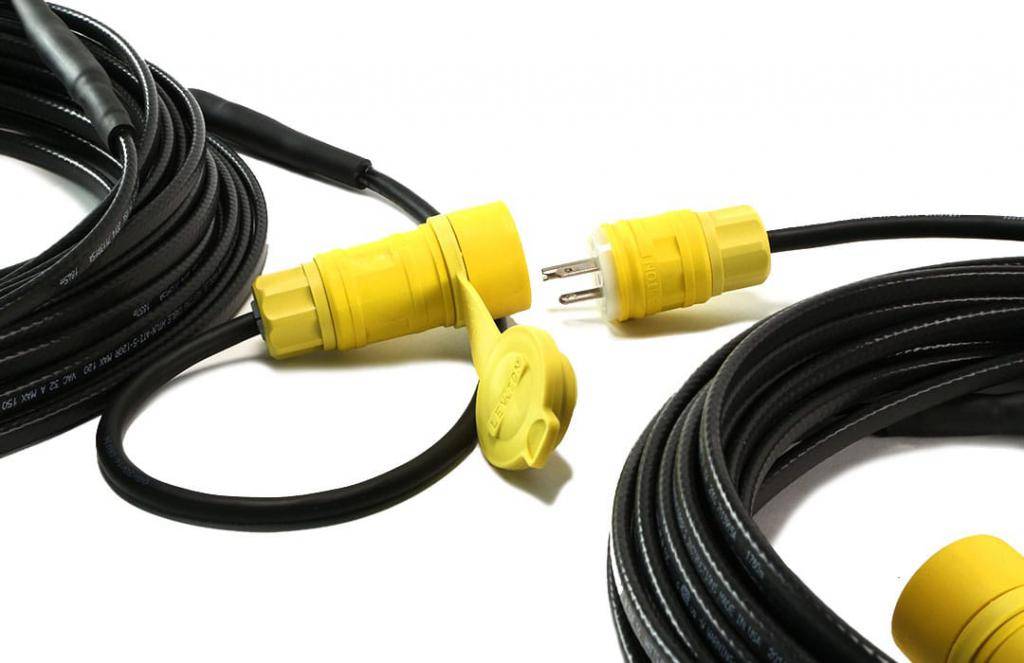

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Если вы совсем не электромонтажник, то проще купить готовый комплект для внутреннего/внешнего обогрева. С такой системой останется внимательно прочесть инструкцию и в точности следовать написанному

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Греющий кабель для кровли

Аккуратный монтаж нагревательного кабеля будет держать водосточные желоба и трубы открытыми, но в момент понижения температуры они не замерзнут. Это часто необходимо при использовании металлической крыши без наполнения или изоляционной пленки.

Электрические наборы нагревательного кабеля для желоба и защиты водосточной системы доступны в широком диапазоне длин, обычно это кабеля типа тсоэ (бронированный гибкий провод для теплого пола), марки и виды энгл, фсм, энгкех (для обогрева кровли опасных производственных помещений) и прочие.

Фото – Кабель для крыши

Схема подключения: пошаговая инструкция, как подсоединить нагревательный ленточный или бронированный кабель:

  1. Для обычной установки, оставьте около 2-4 метров кабеля не задействованными, в идеале они должны свисать с крыши;
  2. Обязательно заземлите все металлические водосточные желоба и трубы;
  3. Контролировать подключение кабеля намного удобнее, если использовать специальный выключатель к нему, его можно присоединить также, как и УЗО;
  4. Убедитесь, что переключатель и прочие места стыка кабеля хорошо изолированы и герметичны;
  5. Установка производится «змейкой» – это не слишком экономно, зато достаточно эффективно.

Монтаж и подключение

Сколько кабеля нужно?

Для теплого пола из саморегулирующегося нагревательного кабеля требуется 110–140 ватт на квадратный метр. Следовательно, площадь помещения умножаем на количество ватт (110 или 140 – чем большую величину возьмем, тем будет теплее) и делим на номинальную погонную мощность кабеля – получаем длину. Например, площадь ванной комнаты у нас 5 кв. метров. Если погонная мощность у кабеля 25 ватт/метр, тогда нам для обогрева пола в ванной потребуется: 5*110/25 = 22 метра.

Как уложить кабель?

На черновой пол укладывается отражающая теплоизоляция, чтобы минимизировать потери тепла. Далее кладут основание (металлическую сетку или монтажную ленту), по которому раскладывается и крепится сам кабель.

Правильный контур – залог успеха. Нагревательный кабель равномерно раскладывается по всей полезной площади по схеме «улитка» или «змейка», обходя трубы, унитазы, кухонные шкафы и т.д. Наиболее удобная для укладки форма – «змейка». Лучше делать двойную или даже тройную «змейку» – чтобы было 2 или 3 равномерно распределенных по всей площади комнаты независимых кабелей – это значительно увеличит надежность и позволит регулировать интенсивность нагрева. Не пересекайте кабеля, старайтесь не приближать витки ближе 5 см друг к другу, но и большие промежутки тоже не оставляйте – иначе будет «тепловая зебра». Задача – равномерно распределить кабеля по полу.

Саморегулирующийся нагревательный кабель подключают к электросети через «холодный» силовой кабель. Конец герметизируют муфтой и оставляют под стяжкой.

Как подключить силовой кабель?

Желательно использовать медные многопроволочные кабели, чтобы обеспечить хороший контакт методом обжима или пайкой обычным паяльником с оловом. Сечение питающей электропроводки выбирается исходя из подключаемой мощности, для этого имеются соответствующие электротехнические таблицы, но не забываем про стартовые токи и даем небольшой запас.

Подключение экранированного саморегулирующегося нагревательного кабеля при помощи «холодного» силового кабеля:

Герметизация конца делается так:

Нужен ли термостат и автоматика для саморегулирующегося кабеля?

Строго говоря, кабель саморегулирующийся, то есть в принципе способен работать без термостата при прямом подключении к электрической сети. Однако использовать данный кабель для обогрева пола желательно все равно вместе с термостатом и отдельной регулирующей автоматикой. Причин этому несколько:

  1. С термостатом повысится надежность работы системы, это дополнительная защита от перегрева.
  2. Появится возможность вручную устанавливать максимальную температуру, что даст гибкость регулирования.
  3. Даже при высоких температурах саморегулирующийся кабель сам не отключится, все равно продолжает выделять незначительное количество тепла и потреблять небольшое количество энергии, термостат же позволит отключать его полностью при достижении заданной температуры.

После того как монтаж и подключение завершены, заливается стяжка глубиной не менее 3 см так, чтобы витки нагревательного кабеля оказались полностью утопленным и нигде не выглядывали.

Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений

Мелкий бытовой ремонт Ремонт под ключ Отделочные работы Сантехнические услуги Электрика Сборка и ремонт мебели Установка и ремонт дверей Укладка плитки Сварочные работы Малярные работы Штукатурные работы Услуги плотника Строительство Вскрытие замков и дверей Проектирование и расчеты Дизайн интерьеров

Как подключить греющий кабель?

Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Нагревательные кабели делятся на несколько видов:

  • Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
  • Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
  • Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

  • По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
  • По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
  • В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
  • На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

  • Труба не должна иметь повреждений
  • Установка на окрашенную трубу допустима только после полного высыхания краски
  • Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Существует несколько способов монтажа кабельной обогревающей сети:

  • Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут

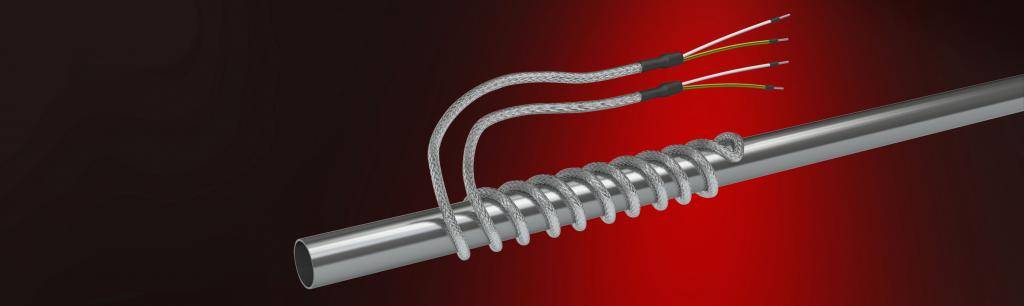

  • Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
  • Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Виды – устройство, технические характеристики

Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.

Они различаются по принципу работы, техническим характеристикам и конструкции.

Резистивный

Кабель резистивного типа бывает — линейным и зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.

Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.

Резистивный делится на:

  1. Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.

Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.

Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.

Двужильный — состоит из двух параллельно расположенных жил, которые передают электрический ток. Их отличие и преимущество от одножильного типа — второй конец не нужно возвращать к месту подключения, это особенно удобно при обогревании протяжённых трубопроводных магистралей.

  1. Зональный — его конструкция более сложная, по сравнению с линейным. Состоит их двух токоведущих медных жил, каждая из которых имеет отдельную изоляцию. Кроме того, он толще, чем линейный.

Отличие этого вида в том, что внутренняя изоляция оснащена окошками, через каждые 1 — 2 метра. Через них проводник подсоединяется к нагревательной проволоке, беря на себя напряжение сети.

Благодаря такой конструктивной особенности, постоянное сопротивление присутствует не во всём проводнике, а только в той или иной секции-зоне. Плюс — в возможности подбирать длину секции по своим потребностям. Минус — высокая цена.

Саморегулирующийся

Саморегулирующийся греющий кабель — современная модель, отличается от резистивного не только конструктивными особенностями, но и принципом работы.

Провод с саморегуляцией — это проводники, заключённые в полимерную матрицу. Для работы не требуется регулятор, он сам будет поддерживать ту температуру, на которую его настроить, поэтому он не перегревается. Стоит такой вид дороже, но несмотря на это, повышенное КПД делает его экономичней.

Саморегулирующий проводник бывает экранированный и неэкранированный:

  1. Экранированный — внешняя оболочка покрывает оплётку из лужёной медной проволоки, которая защищает от механических повреждений, служит заземлением. Такой кабель предназначен не только для обогрева водопровода, но и для установки на открытом воздухе — кровля, водосток.

Оболочка бывает пищевая — применяется при нагреве водопроводных и канализационных систем внутри, и с УФ- защитой — монтируются на крыше, где много солнечных лучей.

  1. Неэкранированный — изделие не имеет защитную оболочку. Используется для обогрева бытовых трубопроводов, не укладывается на открытом воздухе, где возможно воздействие агрессивных сред.

  1. Наружная полиолефиновая оболочка.
  2. Оплетка из луженной медной проволоки.
  3. Изоляция из эластомерного термопластика.
  4. Полиэфирная оболочка.
  5. Полупроводящая саморегулирующая матрица.
  6. Медные жилы.
  1. Наружная полиолефиновая оболочка.
  2. Внутренняя полиэфирная оболочка.
  3. Полупроводящая саморегулирующая матрица.
  4. Медные жилы

Основные области применения саморегулирующегося нагревательного кабеля:

  • бытовые трубы;
  • системы обледенения (крыши, дорожки);
  • промышленность.

Для обогрева разных коммуникаций, требуется нагревательный элемент следующей мощности. Для:

  • труб внутри — 10 Вт/м погонный;
  • трубопровода снаружи — 15 Вт/м. п.;
  • крыш и дорожек — 24-30 Вт/ м. п.;
  • систем антиобледенения — до 40.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
