Как выполнить ремонт дренажного насоса самостоятельно

Профилактические меры и регулярное обслуживание насосов

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Почему дренажные насосы ломаются?

Поломки случаются не только после многих лет эксплуатации, но и с относительно новым оборудованием. Чаще всего проблемы случаются из-за брака производственного или неправильной установки, эксплуатации насосов.



Часто домовладельцы без опыта допускают ошибки в процессе сборке. Это однозначно отражается на работе насосного оборудования. Помимо неправильного монтажа, причинами выхода из строя нового оборудования могут стать:

  • погружение насоса на неправильную глубину, из-за чего оборудование не заполняется нужным количеством воды;
  • в отсек для воды поступает воздух, который пагубно воздействует на производительность насосов;
  • отверстие для забора воды не заполнено жидкостью из источника.

Все эти неполадки можно установить и устранить после диагностики. Однако эта процедура не самая быстрая и доступная, поэтому лучше не допускать ошибок на момент сборки. К каждому насосу обязательно прилагается паспорт изделия. В этом документе фиксируют технические параметры насосы. Если вы проигнорируете предельно максимальные нагрузки на насос, он выйдет из строя намного раньше своего эксплуатационного срока.

Например, в описании дренажного насоса указано назначение – перекачивание грязной воды. Если вы начнете применять насос для транспортировки из источника чистой колодезной воды, начнутся проблемы. Также вы не сможете перекачивать слишком загрязненную воду непредназначенным для этого насосом. В процессе просто забьются фильтры, и насос не сможет дальше работать.

Неполадки случаются и из-за работы оборудования «всухую». Это состояние погружного насоса, когда он не заполнен водой. При такой работе произойдет перегрев системы, что приведет к выходу из строя насоса. Домовладельцам не стоит игнорировать плановую профилактику, замену вышедших из строя деталей. Иногда для поддержания состояния насоса достаточно вовремя его чистить.

Дренажный насос не качает воду: основные причины ↑

Причин, по которым дренажный насос гудит, но не работает, то есть не откачивает воду, может быть несколько.

Недостаточный уровень воды ↑

Так как дренажники относятся к погружному насосному оборудованию, они должны располагаться в водной среде. Чтобы предупредить работу насоса в режиме сухого хода, на данное устройство устанавливается специальная защита – поплавковый выключатель, отключающий прибор в случае недостаточного уровня воды в источнике.

Бывают ситуации, когда двигатель работает, но жидкость не откачивается. Как правило, это связано с режимом кавитации – в результате слишком большой мощности прибора вода просто не успевает проникнуть между лопастями крыльчатки. В этом случае насос необходимо погрузить глубже.

Устройство поплавкового выключателя

Механическая поломка ↑

Если дренажный насос гудит, но не крутится, тогда проблема, скорее всего, вызвана механической неисправностью. При повреждении лопастей рабочего колеса отломанная деталь может привести к клину вала. Еще одна причина заклинивания вала – потеря работоспособности подшипниковой системы.

Проверить это достаточно просто. Необходимо достать прибор из воды, перед этим отключив его от электропитания, и попробовать провернуть крыльчатку рукой. В случае затруднительного вращения потребуется дополнительная разборка аппарата.

Межвитковое замыкание электродвигателя ↑

Отсутствие вращения двигателя, помимо механической неисправности, может быть вызвано электрической проблемой. Если дренажный насос при включении сильно гудит, при этом кабель питания начинает перегреваться, тогда наиболее вероятная причина – межвитковое замыкание обмотки двигателя.

Это одна из самых распространенных проблем с дренажниками при отсутствии защиты от сухого хода. Во время работы погружного насоса отвод тепла от электродвигателя происходит с помощью воды, тогда как в процессе холостого хода двигатель перегревается, что вызывает нарушение изоляции его обмоток и потерю функциональности.

Иногда сгоревшую обмотку двигателя видно невооруженным глазом

Проблемы с воздушным клапаном ↑

Некоторые модели дренажных насосов оснащены специальным спускным клапаном для воздуха. Из-за эксплуатации в сложной среде внутрь прибора попадает вода с разными примесями, которые со временем вызывают залипание шарика, находящегося в отверстии клапана. При отсутствии постоянного отвода воздуха насос перестает откачивать воду и работает в холостом режиме.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

  1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
  2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
  3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
  4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

  1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
  2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
  3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
  4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

  • частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
  • частично засоренная подъемная труба аппарата;
  • разгерметизация трубопровода;
  • неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

  • в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
  • произошел разрыв резиновой груши или диафрагмы в баке;
  • реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

  • произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
  • неисправен конденсатор запуска двигателя;
  • просело напряжение в сети;
  • заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Как демонтировать насос

Устройство водяных теплых полов

Все неисправное оборудование рекомендуется заменить до начала эксплуатации водопровода. Чтобы выявить неполадки в работе насоса, нужно его демонтировать и разобрать. Демонтаж осуществляется следующим образом:

  1. Насос отключается от электросети. Попутно нужно удостовериться в нормальном уровне электрического напряжения;
  2. Перекрываются с помощью вентилей трубопроводы, сливаются остатки воды;
  3. Насос вынимается.

Как отремонтировать насос? Для этого нужно выяснить причину поломки. Понадобится разобрать конфигурацию из жестко скреплённых друг к другу модулей. По возможности заменить проблемное звено. Если не получится, приобрести новое устройство.


Разборка агрегата

Нарушение герметичности насосной установки

В первую очередь, исключите возможность протекания накопительного бака — осмотрите все узлы сопряжения насоса с унитазом и отводными трубами. Со временем целостность резиновых патрубков и муфт может нарушиться, что приводит к утечке воды из системы. Это влияет на правильность снятия показаний давления датчиком.

Насос снабжен несколькими патрубками для подсоединения к сантехническим приборам и отводной трубе

Еще одно «тонкое место» канализационного насоса — обратный клапан, расположенный в выходном патрубке установки. Данная деталь препятствует возврату откачанной субстанции внутрь накопительного бака насоса. Засор клапана может привести к нестабильной работе насоса. Необходимо проверить клапан и прочистить его, а в случае неисправности — заменить.

Неисправности дренажного насоса Джилекс

Насосы Джилекс входят в число наиболее популярных и их ремонт проводится реже, чем остальных.

Наиболее частой причиной поломки насоса Джилекс является протечка моторного масла. В этом случае ремонт рекомендуется поручить профессионалам в сервисном центре.

Некоторые люди, которые постоянно пользуются такими насосами, говорят, что можно заменять жидкость из двигателя (специальное масло) на глицерин или какое-либо другое масляное вещество. Но не стоит сразу верить этому совету, ведь информация эта может быть недостоверной. Поэтому лучше не рискуйте, ведь ремонт эти советчики оплачивать вам не будут.

Еще одна проблема насоса данной фирмы – сильное гудение во время работы и отсутствие напора откачиваемой воды (сточных вод). Что делать с этой проблемой? Конечно, сильное гудение и слабый напор – это не такая серьезная проблема, но решать ее необходимо незамедлительно.

В начале надо промыть насос от остатков грязи под проточной водой, а затем «прогнать» через систему чистую воду, которая промоет от частичек фекалий внутреннюю составляющую насоса. После этого стоит проверить работу насоса в чистой воде – если он плохо работает и в ней, то придется разбирать насос.

Необходимо раскрутить соответствующие гайки и проникнуть внутрь насоса: посмотреть все ли болты хорошо закреплены (не важно – новый насос, или вы пользуетесь им уже не один год). Наиболее частая проблема новых насосов – плохо закрепленная гайка, фиксирующая крыльчатку

Скорее всего ее плохо закрутили на заводе. Закрутите гайку сами, насос должен начать работать нормально. Если работает насос все еще плохо, то придется обращаться за помощью к специалистам, особенно если вы не разбираетесь в этой области.

Кстати, если ваш насос все еще на гарантии, то не делайте ничего – езжайте прямиком в сервисный центр, взяв с собой насос и документы на него (гарантия, чек). В течение двух недель вам должны произвести либо ремонт, либо вернуть деньги, либо выдать новый – взамен старого насоса.

Если насос уже не на гарантии, а с гайками в нем все нормально, то найти причину поломки будет сложнее. Придется полностью разбирать насос. Для этого можно порекомендовать заранее найти (или купить) трехлучевую отвертку. Если у вас ее нет, а в ближайшее время купить вы ее не сможете, то попробуйте для разборки использовать индикаторную отвертку. Она тоже может подойти для вашего насоса.

После того, как вы разобрали весь насос, проверьте все соединения: возможно, какие-то провода окислились или в каком-то месте произошел разрыв провода. Если разрывов не наблюдается и провода в нормальном состоянии, то скорее всего причина поломки – плохое (некачественное) соединение проводов. Попробуйте соединить провода при помощи термоусадки и силиконовой пасты. После этого соберите насос и можете смело идти проводить тестирование «доработанного» насоса в своем канализационном колодце.

Виды неисправностей

Можно выделить несколько видов неисправностей, которые чаще всего возникают у погружных насосов для воды.

Не включается

Существует 4 возможных причины, по которым аппарат не реагирует на включение.

  1. Электрическая защита. В современных изделиях предусмотрена функция защиты, срабатывающая по принципу пробок на счетчике расхода электроэнергии. При возникновении неожиданных нагрузок или сбоев электросети защита срабатывает автоматически и останавливает работу агрегата. Снова запускать механизм рекомендуется только после того, как причина срабатывания автомата будет определена.
  2. Порча предохранителей. Предохранители могут перегореть по причине износа, но иногда они приходят в негодность по внешним причинам. При регулярном перегорании специалисты советуют проверить целостность силового кабеля, а также место его подключения.
  3. Повреждение кабеля. Для проверки силового кабеля оборудование нужно извлечь, так как большая часть шнура проходит под водой.
  4. Защита от работы «всухую». Кроме электрической защиты, погружные аппараты оснащены приспособлением, контролирующим уровень погружения в жидкость. При недостаточном уровне жидкой среды работа устройства автоматически прекращается.

Включается, но не качает

В ситуации, когда включенный механизм не подает воду, также может быть 4 причины.

  1. Запорный вентиль. Самая простая причина, объясняющая отсутствие перекачки воды — перекрытый запорный вентиль устройства. В этом случае насос отключают, затем отворачивают перекрытый кран. Частый запуск агрегата с перекрытым запорным вентилем грозит поломкой, поэтому рекомендуется проверять задвижку перед каждым запуском.
  2. Низкий уровень воды. Если запорный вентиль открыт, следующим шагом должна быть проверка динамического уровня воды и регулировка погружения аппарата на нужную глубину.
  3. Поломка обратного клапана. При засорении обратного клапана он может «залипнуть» и перестать пропускать воду. В этом случае может помочь прочистка детали или замена на новую.
  4. Засорение впускного фильтра. Засорившийся фильтр также может мешать поступлению воды в систему, поэтому следует проверить его состояние и, при необходимости, очистить фильтрующую сетку.

Падает производительность

В случае если оборудование стало подавать значительно меньшие объемы воды, рекомендуется проверить несколько предположений.

  1. Снижение напряжения в сети. При низком напряжении аппарат не в состоянии работать на полную мощность.
  2. Засорение подъемной трубы. При снижении проходимости подъемной трубы производительность механизма заметно падает.
  3. Засорение арматуры в сети водоснабжения. Клапаны и вентили в системе, подающей воду, могут засориться и препятствовать подаче жидкости в полном объеме.
  4. Неправильные настройки реле давления.

Слишком частые включения-отключения

Проблема возникает в случае работы техники в паре с гидроаккумулятором. Частые включения и отключения могут происходить по нескольким причинам.

  1. Слишком низкое давление в гидробаке.
  2. Разрыв резиновых комплектующих бака.
  3. Неправильные настройки реле давления.

Пульсирующая подача воды

Пульсирующая струя воды из крана свидетельствует о снижении уровня воды в скважине ниже рекомендуемого. В этом случае следует как можно быстрее опустить механизм на расчетную глубину.

Подтекает корпус

При износе уплотнителей начинает течь корпус агрегата. Место течи обнаружить несложно по появлению потеков и коррозии. Если своевременно не заменить уплотнители, изделие может окончательно прийти в негодность.

Гудит, не качает

Аппарат может издавать гудение, но не подавать воду по следующим причинам.

  1. Крыльчатка прилипла к корпусу устройства из-за долгого хранения насоса «всухую».
  2. Крыльчатку заклинило из-за песка, ила, грязи.
  3. Поломка конденсатора пуска движка.
  4. Низкое напряжение в электросети.

Сильно вибрирует

Сильная вибрация преимущественно возникает в центробежных насосах из-за износа подшипников или из-за ослабления креплений. Проблема решается при замене деталей и укреплении элементов.

Не выключается

Погружной насос перестает автоматически отключаться в случае, если вышло из строя реле давления, или же если у реле неправильные настройки.

Причины поломок

Быстрая выработка ресурса объясняется сложными условиями, в которых технике приходится работать. Постоянное воздействие жидкости, в которую погружен агрегат, вибрация, температурные перепады и трение абразивных частиц водяной взвеси в итоге приводят к появлению сбоев в работе оборудования. Следует упомянуть, что более дорогие модели, например, насос Джилекс или Grundfos, заметно долговечнее и надежнее дешевых аналогов.

Можно выделить несколько основных причин, по которым скважинные аппараты перестают выполнять свои функции.

  1. Износ. Рабочие качества узлов постепенно ухудшаются, детали приходят в негодность после определенного срока эксплуатации.
  2. Установка механизма выше уровня воды. Техника начинает работать вне жидкой среды, «всухую», в результате чего лишается водяной смазки и охлаждения греющихся рабочих частей. Перегрев оборудования может привести к заклиниванию деталей и даже к оплавлению пластиковых комплектующих.
  3. Мощность превышает необходимый уровень, агрегат начинает всасывать большое количество грунта со дна скважины или колодца. Постоянное воздействие абразивных частиц заметно ускоряет износ крыльчатки, деталь ломается раньше срока.
  4. Отсутствие стабилизатора напряжения. Электрические части изделия, включая конденсаторы, очень чувствительны к перепадам напряжения и сбоям в электрической сети. Если владелец оборудования не использует стабилизатор напряжения, рано или поздно электрические части агрегата выйдут из строя.
  5. Пренебрежение профилактикой. Специалисты рекомендуют проводить регулярные технические осмотры оборудования 1-2 раза в год. Периодическая проверка состояния погружного агрегата позволяет своевременно выявить износ комплектующих и другие проблемы. Профилактика позволяет предотвратить серьезные поломки, устранение которых обойдется владельцу техники гораздо дороже, чем регулярное техническое обслуживание.

Устройство дренажника

В корпусе аппарата установлены:

  • Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
  • Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
  • Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
  • Ротор задает энергию вращения для крыльчатки.
  • Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
  • Конденсатор служит включателем.
  • Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
  • Кабель. Предназначен для подачи электроэнергии.

Конструкция агрегата герметична. В каждом отсеке, в том числе и в двигателе, между перегородками стоят уплотнительные резиновые прокладки.

Методика устранений неисправностей дренажных насосов

Необходимо произвести диагностику и установить неисправный узел. В зависимости от этого принимается решение. Возможно, придется обратиться в сервисный центр. А может быть, ремонтировать уже нецелесообразно и нужно купить новый дренажный насос. Чаще всего достаточно произвести очистку и замену узлов. Это можно сделать своими руками.

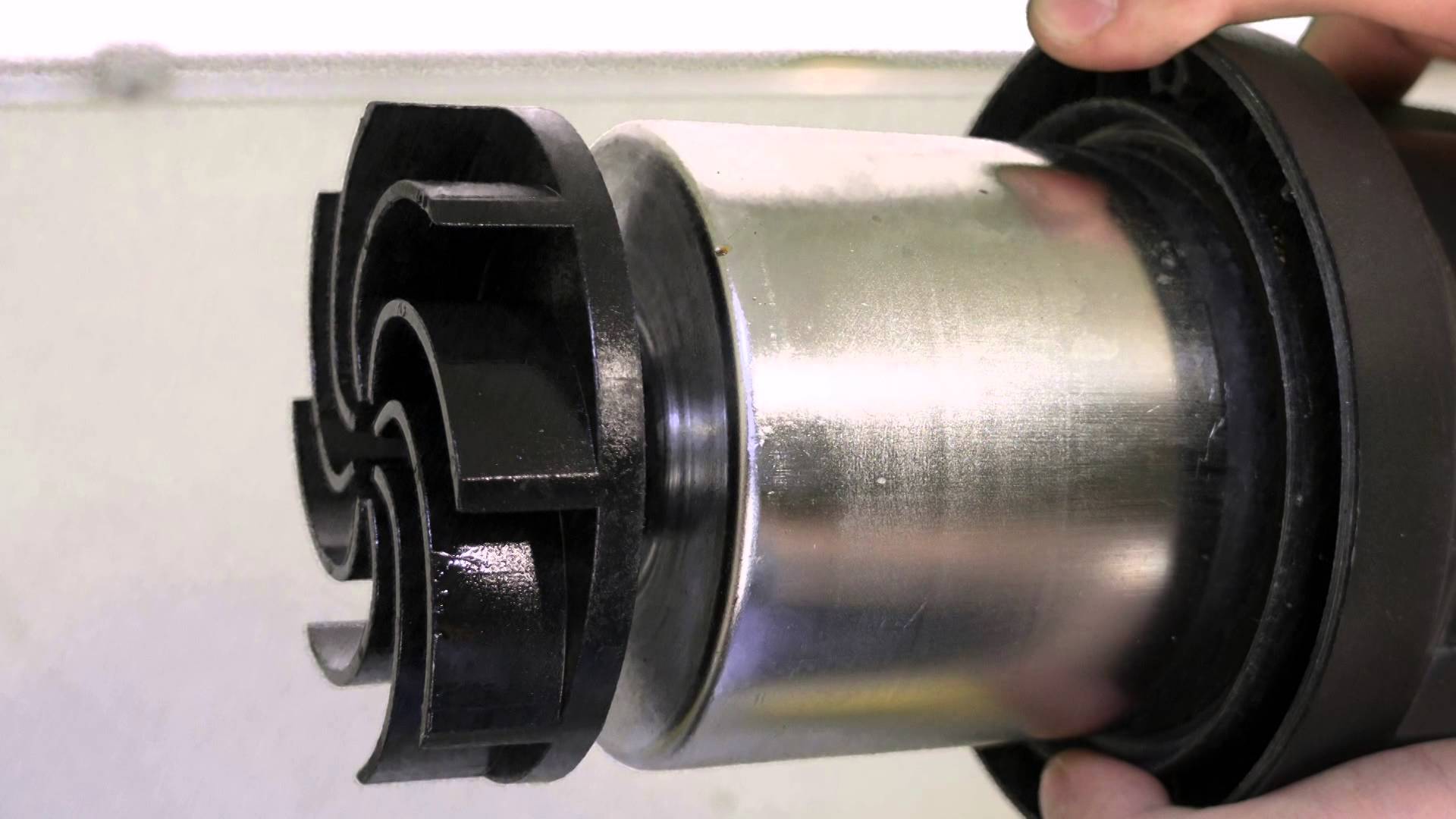

Рабочее колесо дренажного насоса

Самостоятельный ремонт дренажного насоса позволяет:

  • заменить конденсатор, поплавок или крыльчатку;
  • восстановить целостность электрического кабеля;
  • избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Замена шнура электропитания

Гибкий шнур часто выходит из строя ввиду того, что возможны заломы внутренних жил. Также возможно отсоединение в вилке или в местах прикрепления к обмотке двигателя. С вилкой понятно – разобрали, прикрутили, заизолировали. Если же речь идет о том, чтобы разобрать корпус, первое – отключаем прибор от сети.

Разборка должна производиться аккуратно, без рывков и особых усилий. В противном случае можно расколоть корпус. Перед тем как разбирать, прибор нужно вынуть на поверхность и просушить

Важно, чтобы вода не попала внутрь. Если же это произошло, перед сборкой просушиваются и все внутренности

Вскрыв корпус, нужно отвинтить крепление контакта и освободить его от оставшегося в зажиме остатка кабеля. Оголив провод, фиксируем его на прежнем месте. После этого привинчиваем зажим и выполняем действия по сборке в порядке, обратном разборке.

Силовой кабель может иметь излом и в иных местах. Иногда это место можно выявить визуально. В таком случае с него снимают изоляцию (оголяют) и счаливают (скручивают) жилу. Это место должно быть заизолировано тщательным образом. Нужно помнить, что, упав в воду, электрический кабель может стать причиной несчастного случая.

Самопроизвольное выключение

Ремонт дренажных насосов возможен и в том случае, если симптомом неполадки является самопроизвольное отключение двигателя. Подключение к сети позволяет запустить насос, но через несколько минут работы он не работает. Перезапуск дает такой же эффект.

Разборка дренажного насоса

Чаще всего это результат работы защитной системы от перегрева. Возможно, слишком поднялась температура двигателя или кабеля. Нужно убедиться, что напряжение в сети находится в допустимом для насоса диапазоне. В случае когда существует различие, ремонт не является методом устранения. Для того чтобы дренажный насос мог включаться без самовольных остановок, придется купить трансформатор.

Если замеры напряжения сети показали, что проблема не в этом, убеждаются, что по всей трассе водоотвода нет засоров. Проверяют и крыльчатку. Суть такова. Засор не позволяет нормально прокачивать воду, и мощность двигателя является критичной. Как следствие возникает перегрев, на который и реагирует система защиты. Она, в свою очередь, отключает его во избежание перегорания.

Скачки напряжения в сети также могут влиять неблагоприятно. Для того чтобы сгладить их подключают стабилизатор. Но это уже не касается ремонта, а является рекомендацией.

Самые тяжелые случаи

И последнее. Если при запуске, вырубается все электроснабжение, то самостоятельный ремонт не рекомендуется. Повторные попытки ни к чему не приведут. В этом случае поможет сервис или покупка нового оборудования.

Как помочь двигателю включиться?

Ремонт дренажного насоса может быть последствием следующего признака неисправности. Подключение к сети обеспечено, электричество есть, но двигатель не работает. В этом случае придется пройти по всей цепи. Сначала проверяют целостность силового кабеля. Затем, причина может быть в следующем:

  • обрыв провода обмотки статора;
  • обездвижен подшипник (заклинило);
  • всасывающее отверстие непроходимо ввиду засорения;
  • вышел из строя поплавковый выключатель.

В последнем случае, ремонт дренажного насоса лучше доверить специалистам. Они проверят работоспособность выключателя, замкнув контакты реле. Самостоятельно рекомендуется прибегать к устранению неисправности, если она заключена в отсоединении контактов самого выключателя.

Когда включение двигателя невозможно по причине поломки конденсатора, можно самостоятельно его заменить. Некоторые модификации обладают специальным доступом к этому узлу. О том, как правильно произвести замену, написано в инструкции для дренажного насоса.

Неисправности и способы их устранения

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Поломка #1 – вышел из строя шнур питания

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Как отремонтировать дренажный насос своими руками ↑

Из всех перечисленных неисправностей дренажных насосов своими руками можно устранить лишь несколько. Реально освободить поплавок (тут инструкции вряд ли понадобятся), убрать заклинившие крыльчатку механические включения (нельзя стягивать крыльчатку, о чем в видео ниже), закрепить амортизатор, отремонтировать кабель. Для закрепления амортизатора нужно разобрать корпус и попросту подтянуть гайки на болтах крепления, законтрив верхнюю. Это самое простое из всего. Ремонт кабеля потребует времени, но это осуществимо. В отдельных моделях легко заменить конденсатор.

Все остальное не сделать без мастеров, а оборванный шток вообще исправить настолько трудно, что приобретение нового оборудования гораздо целесообразнее. Не удастся самостоятельно заменить клапан (сложно, нерентабельно) и отремонтировать обмотку — потребуется специализированный инструментарий. Впрочем, это не касается дешевых китайских насосов: их либо новые брать, либо самим чинить, так как высококвалифицированный ремонт обойдется дороже.

Гражданин рассказывает нам, как починить прибор, и какие при этом он совершил ошибки — якорь повредил, крыльчатку сломал (ох, и крепки же китайские крыльчатки). Человек работает весело, на пару с телевизором, потому многое проблематично услышать, зато все прекрасно видно. Своими руками он ломал только в начале, а потом уже чинил.

Если шнур питания вышел из строя, насос не включится (очевидно), но иной раз обнаружить неисправность невозможно визуально, то есть провода порвались внутри изолирующего кабеля.

Прежде чем пытаться отремонтировать кабель, надо понять, в каком месте он нарушен. Два наиболее вероятных — место подключения к насосу, отрезок у вилки — то есть наиболее часто перегибаемые участки. Тут понадобится медицинский метод — пальпация. То есть вам придется пальцами сжимать кабель, чтобы порванные провода соединились (с подводной лодки им все равно никуда не деться) — таким образом найдете место обрыва (если не забудете включить оборудование).

Чтобы исправить кабель, нарушенный в месте входа в корпус, его сначала нужно извлечь. Потребуется разборка. Здесь могут ждать сюрпризы: в некоторых ГНОМ-х болты не предназначены для закручивания нормальными отвертками — они сделаны под 3-лепестковую биту (встречается редко, сейчас уже шестиугольные отверстия чаще). Мотивация производителя неизвестна.

Внутри корпуса находится натяжное устройство. Его нужно снять, отвинтив 3 болта. Вынуть натяжную шайбу. Извлечь кабель. Обрезать его дальше места обрыва проводов и вставить обратно. Здесь может подстерегать очередной сюрприз — разбухший кабель не пройдет в предназначенное для него отверстие. Придется смазать его машинным маслом (вариант с извлечением муфты лучше не рассматривать: можете изуродовать деталь).

Все отсоединяемые провода нужно помечать, чтобы потом правильно соединить, не перепутав «землю», «ноль» и фазу (провод заземления, как правило, желто-зеленого цвета, «ноль» — голубого, но всякое бывает).

Вставив кабель, устанавливают на место натяжное устройство, закручивают болты, собирают схему, изолируют соединения. При установке крышки следите за тем, чтобы шип попал в паз. Не давите.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
