Установка биметаллических радиаторов крепление своими руками

Особенности монтажа биметаллических радиаторов отопления

Батареи выбирают по мощности для каждой комнаты. При расчете этого параметра учитывают площадь, высоту потолка, теплопроводность стен здания и другие нюансы. Мощность радиатора зависит от количества и размера секций. Если взять для примера чугунную батарею, то по конструкции она наборная. Если при самостоятельных расчетах были допущены ошибки, количество секций можно уменьшить или увеличить.

Когда происходит монтаж биметаллических батарей, здесь нужно учесть особенность их конструкций. Такие приборы бывают секционными и цельными. В первом варианте можно изменять количество секций. С цельными радиаторами такой фокус не удастся. Если отопительный прибор неправильно подобран по мощности, его придется только целиком менять.

Биметаллические радиаторы бывают разборные, секционные, и цельные – неразборные Совет! Мощность отопительного прибора рассчитывают, придерживаясь показателя 1 кВт/10 м2. Параметр каждой батареи указан производителем в паспорте.

С завода биметаллические отопительные приборы идут в защитной пленке, что определяет еще одну особенность монтажа. Удалять упаковку не рекомендуется до окончания подключения. Пленка защищает окрашенную поверхность секций от царапин.

Эффективность отдачи тепла зависит от расположения радиатора

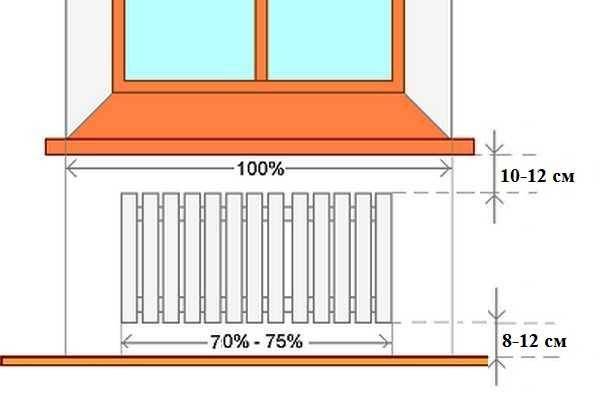

Если радиатор устанавливают под подоконником, то его располагают по центру относительно оконного проема. По всему помещению все батареи, относящиеся к одной системе отопления, устанавливают на одном уровне. Корпус биметаллического отопительного прибора имеет специальную форму, способствующую улучшению конвекции воздушных масс. Чтобы добиться эффективной теплоотдачи, радиатор устанавливают с зазорами от препятствий:

от верхнего торца до подоконника – от 8 до 12 см;
от нижнего торца до пола – 10 см;
от тыльной плоскости до стенки – от 3 до 5 см.

Именно за счет соблюдения зазоров обеспечивается хорошая конвекция

Важно знать, что высоко от пола радиатор поднимать нельзя. Конвекция от этого не улучшится

Высокое расположение приведет к большой разнице температур в нижней и верхней части помещения.

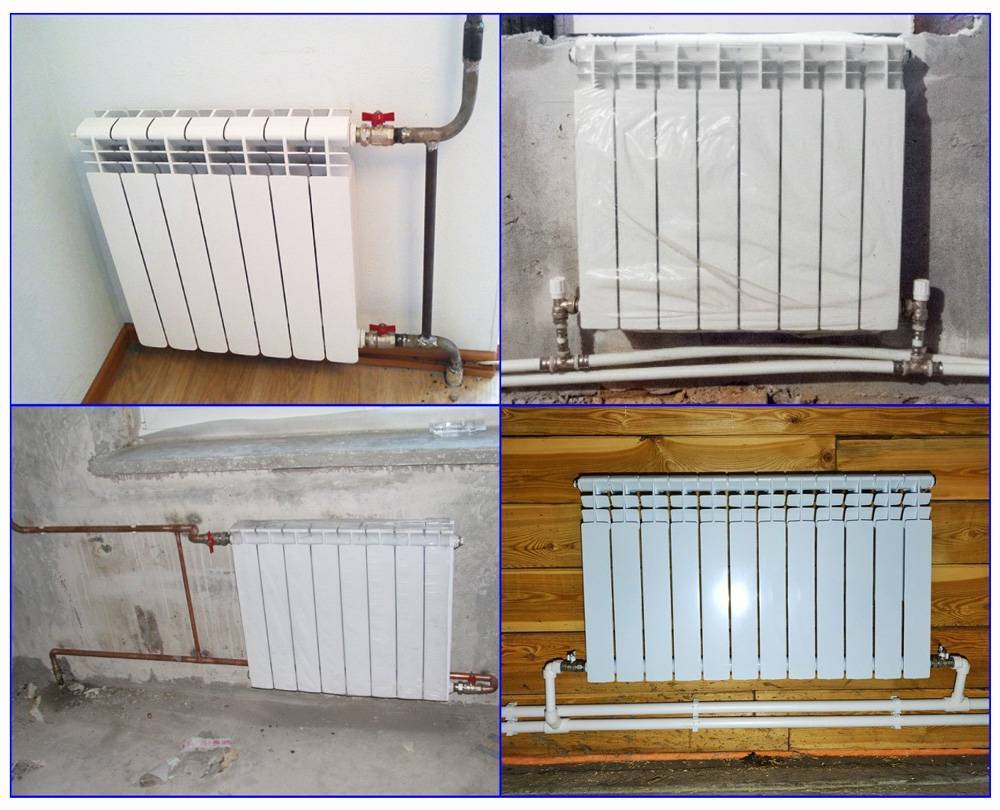

Как установить биметаллический радиатор отопления своими руками

Сам принцип монтирования отопительного прибора в квартире и собственном доме одинаков. Требуется выполнение стандартных действий:

На стене по уровню наносят разметку. Сверлят отверстия, вгоняют кронштейны. Их количество зависит от длины радиатора. Стандартно используют 3-4 крепежа. Если длина превышает 1,8 м, требуется 6 кронштейнов. Крепление кронштейнов выполняют строго по уровню с соблюдением горизонтальности
Радиатор навешивают на установленные кронштейны. Линейкой проверяют зазоры от пола, подоконника и стены. Уровнем выставляют биметаллический прибор по горизонтали. Радиатор навешивают на надежно закрепленные кронштейны
Когда биметаллический прибор будет выставлен по горизонтали и надежно зафиксирован, приступают к его обвязке, подключению до отопительной системы.

Обычно принято осуществлять монтаж биметаллических радиаторов на полипропиленовые трубы или используют металлопластик. Когда в квартире старая разводка, то к металлическому трубопроводу подсоединяют батареи отводками из пластиковых труб, если позволяет рабочее давление теплоносителя.

Как подключить биметаллический радиатор отопления в квартире

В многоквартирном доме вся система отопления закольцована по одной схеме. Изменять ее нельзя, иначе может перестать греть весь стояк, проходящий через квартиры последующих этажей. Запрещено изменять диаметр труб.

Если старые радиаторы установлены по схеме с бойпасом, то при их замене эти перемычки должны остаться на своем месте

Важным нюансом является наличие высокого давления в централизованной системе отопления. По этой причине часто невозможно использовать металлопластиковые и полипропиленовые трубы. Для подключения придется нанимать сварщика.

Как подключить биметаллический радиатор в частном доме

В собственных домах отопление работает под низким давлением. Здесь без проблем можно использовать пластиковые трубы. Схема подключения зависит от вида системы. Если отопление закрытого типа с принудительной циркуляцией, можно использовать однотрубный и двухтрубный способ даже с напольной разводкой.

Для отопления с естественной циркуляцией теплоносителя применяют двухтрубную систему, где предполагается верхняя разводка

При отсутствии циркуляционного насоса однотрубная система неэффективная. Чтобы теплоноситель естественно смог циркулировать, котел всегда располагают по уровню ниже батарей. Биметаллические приборы подключают к двухтрубной системе с верхней разводкой подающей трубы. Обратка пролегает по полу. Схему подключения выбирают боковую одностороннюю или по диагонали.

↑ Порядок установки

Последовательность операций по установке батарей на место их эксплуатации выглядит так:

Сначала полностью отключается отопительная сеть, после чего из труб сливается вода.
В частном доме для этого используется насос, а в городской квартире придётся обратиться к специалистам ЖЭКа.
Важная информация! Разрешение на проведение монтажных работ придётся получить. При сливе воды со старых батарей отключается весь стояк. Самостоятельная деятельность по вмешательству в работу центральной системы отопления грозит крупным административным штрафом.
После заполнения необходимой документации в согласованное время придёт слесарь и спустит воду до нужного этажа

Также важно понимать, что демонтажные работы и установка радиаторов должны проводиться в меж отопительный сезон. Если в отопительный сезон при замене батарей нарушится герметичность системы отопления в квартире, это может привести к аварии всей системы

Мало того, что весь дом останется на продолжительный срок без отопления, так ещё придётся заплатить штраф с внушительными цифрами.
Затем проводится демонтаж старых радиаторов, после чего с простенков удаляются остатки пыли, грязи и отслужившие свой срок крепления.

Стена перед монтажом новых кронштейнов тщательно выравнивается и оштукатуривается. Далее на ней отмечается середина, после чего проводится горизонталь, располагающаяся на 10-12 см ниже подоконника (по ней выравнивается верхний срез устройства).

Кронштейны монтируются по размеченной горизонтали. Такое расположение оптимально для отопительных сетей с принудительной циркуляцией носителя, то есть для городских квартир. Для контуров с самотёком не обойтись без уклона по ходу движения носителя (порядка 1,5%). Если увеличивать этот показатель больше – могут образоваться застои.

Убедившись в надежности кронштейнов, переходят к навешиванию батареи. По завершении этой процедуры ставится запорная арматура с обязательным соблюдением требований герметичности резьбовых соединений. Сразу вслед за этим подключается трубопровод.

Дополнительная информация! Исключить протекание в местах сопряжения удаётся при условии использования особых динамометрических ключей.

Технология соединения секций радиатора

Изготовители поставляют приборы, в которых стыковано 10 секций, но хозяин может увеличить или уменьшить количество элементов. Для этого нужно знать, как соединить две биметаллические батареи отопления между собой и купить радиаторный ключ с концевой лопаткой на 24 мм.

Алгоритм работы:

Плотно стыковать секции между собой, чтобы в зазор между батареями мог пройти ниппель с прокладкой.
Аккуратно закрутить ниппель, учитывая разносторонность резьбы элемента. У ниппеля одна сторона оснащена левосторонней резьбой, вторая – правосторонней. Получается, что при закручивании секции притягиваются друг другу одновременно.
Сразу закручивать ниппели не нужно, только прихватить и осмотреть точность присоединения – нельзя допускать перекосов секций. После осмотра можно закручивать ниппели до конца

Всего требуется 3 витка, важно закрутить все ниппели на одинаковое количество поворотов, чтобы избежать возможных перекосов.

А чтобы уменьшить количество секций, следует сначала осмотреть резьбовое соединение торцевого отверстия

Направление резьбы важно для поворота ключа – ключ с лопаткой установить так, чтобы лопатка встала точно в зону стыка между разъединяемыми секциями, и повернуть ключ в направлении, обратном направлению резьбы. Будет слышно щелчок – секции разъединились

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

Таким способом делают отметки для всех кронштейнов.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние предназначены только для поддержки вертикальности.

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Расчет необходимого количества крепежных элементов

Минимальное количество креплений радиатора не может быть меньше двух сверху. Подвешенный на одном кронштейне прибор неизбежно будет создавать напряжение в местах соединения с трубами системы отопления, которое приведет к аварийной ситуации. Минимально необходимый набор – два крепления сверху и одно снизу. При установке на стену, нижний элемент больше необходим для поддержания вертикали радиатора.

Общее количество кронштейнов можно определить по нормативу: 1 кронштейн на 1 м2 площади батареи. Но существуют рекомендации СНиП 3.05.01-85. Для чугунных батарей (тогда других не было) на 6-8 секций минимальный набор креплений: 2 вверху и 1 внизу. Далее на каждые 5-7 секций добавляется по 1 кронштейну. Напольные стойки подбирают аналогично, сначала 6-8 чугунных секций устанавливают на 2 опоры, затем добавляют еще по 1 штуке через каждые 5-7 элементов.

Что касается легких батарей, минимальный набор используется на первых 10 секций, затем добавляется по 1 креплению через каждые 10 элементов радиатора.

Как грамотно выбрать стальные радиаторы отопления

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Основные требования по утеплению помещения

Мало кто задумывается, почему чаще всего радиаторы отопления устанавливаются под окнами, и еще больше люди бы удивились, узнав, что отклонение на 2-3 сантиметра может повлиять на эффективность их работы. Иногда теплопотери составляют 20% только из-за того, что не были соблюдены параметры монтажа обогревателя.

Биметаллические радиаторы на сегодняшний день не только самые дорогие на рынке тепловых технологий, но и самые прочные, надежные и долговечные. Поэтому вдвойне будет обидно, вложив большие деньги на их покупку и подключение, получить в результате холодную комнату, на обогрев которой уходит много энергоресурсов.

Так как по своим параметрам биметаллические батареи идеально подходят для «не идеальной» городской теплосети, то следует использовать их положительные качества по — максимуму.

Перед тем, как произвести монтаж биметаллических радиаторов отопления, следует минимизировать теплопотери:

Через неутепленные стены уходит до 50% тепла.
Окна «съедают» 20%.
Неотапливаемый подвал или чердак добавляют 10% теплопотерь.

Если не произвести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не смогут противостоять таким потерям, либо затраты на его обогрев будут слишком высоки.

Далеко не все потребители знают, что элементарная установка экрана из фольги за батареей уменьшит теплопотери на 30%. Если нет возможности произвести полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы сократить урон.

Проведя полную «ревизию» по теплопотерям и устранив хотя бы часть из них, можно приступать к вычислениям, какое количество секций потребуется для комнаты, и где будет проводиться установка биметаллических радиаторов.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм

Это важно учитывать при разметке перед установкой кронштейна.
Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
Количество крепежей должно выбираться в зависимости от числа секций

Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Несколько советов

Чтобы получить качественное радиаторное отопление, следует придерживаться следующих правил:

Тепловая мощность, указанная производителем, нередко на практике оказывается меньшей. Поэтому при приобретении радиаторов следует прибавить количество секций или выбирать более мощные модели.
При замене радиаторов в квартирах с централизованной системой отопления следует учесть температуру нагрева воды (может достигать до 105ºС) и давление (до 10 атм.) По этой причине необходимо покупать только те батареи, которые выдержат данные нагрузки.
Если соединение труб с батареями происходит под уклоном, то незначительный перекос (до 2 см) должен быть по направлению движения теплоносителя.
Запрещается монтировать тяжелые радиаторы непосредственно на стены, сделанные из гипсокартона или дерева. В данном случае опорой для оборудования послужат напольные подставки. Стена для радиаторов выполняет лишь поддерживающую функцию.
Чтобы не допустить уменьшения теплоотдачи, батареи не нужно закрывать мебелью, шторами или декоративными решетками. Усилить тепловой эффект можно путем установки щита из материала, отражающего тепло.
Зачастую включение насосного оборудования становится причиной возникновения гидроударов в системе отопления. Биметаллические радиаторы лучше всех «переносят» это явление.
Монтаж алюминиевых, биметаллических и стальных батарей осуществляется без снятия защитной пленки. Лишь после окончания монтажных работ пленку удаляют.

Видео об установке радиатора:

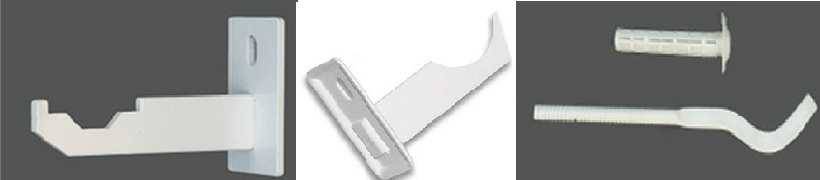

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Непосредственный процесс работы

Как правильно подключить радиатор? Важно просмотреть обучающее видео и знать основные этапы работы. Для этого должны реализовываться следующие последовательные действия:

на место, где предполагается выполнять монтаж изделия, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов;
кронштейны фиксируются к стене помещения;
на сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры, причем обычно для этого используются краны Маевского;
устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны;
производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам, причем важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем;
выполняется подключение батареи к трубопроводу одним из способов: он может быть диагональным, нижним или односторонним;
осуществляется опрессовка конструкции, после чего можно пускать воду, чтобы проверить герметичность и правильность работы оборудования;
непосредственное использование отопления.

Как заменить батарею отопления в квартире своими руками

Сначала удаляются старые батареи. Жидкость сливаем, договариваемся с соседями, какие работы предстоит сделать. При обрезке оставьте от проволоки не менее 1 см. Отметьте маркером места, где будут размещены новые элементы. Но перед тем, как менять аккумулятор в квартире в отопительный сезон, необходимо проконсультироваться со специалистами или обратиться за помощью в ЖЭК.

Как поменять батарею в квартире летом

Видео о том, как заменить батарею отопления в квартире своими руками, очень много. Вам следует ознакомиться с различными видео, чтобы понять, как это работает. Если нет опыта замены отопительных приборов или есть сомнения, то лучше нанять опытных рабочих, чтобы в дальнейшем избежать несчастных случаев. Батарейки устанавливаются строго по уровню, устройство, закрепленное под углом, будет накапливать воздух, и из-за этого снизится теплоотдача.

Последовательность работы:

Вместо старого радиатора поставили новый. Возможно, вам придется разрезать трубы.
Сделайте отметки для новых кронштейнов, установите не менее 3 шт. Крепеж монтируется дюбелями, заделывается раствором.
Подвесьте радиатор на кронштейны (когда раствор застынет), нижние края должны располагаться непосредственно на опорах.
Подсоедините аккумулятор к нижней и верхней трубкам отопления. Поместите вентиляционное отверстие в отверстие в верхней части устройства.
Подключив устройство ко всем коммуникациям, снимите с него защитную пленку.
Проверить работу всей системы отопления.

Как поменять батарею в квартире зимой без отключения

Не рекомендуется устанавливать новые батареи в период отопления квартир. Но даже зимой могут возникать протечки, поэтому иногда бывает необходимо заменить радиатор. Для этого они обращаются в ЖЭК, а сотрудники коммунальных служб перекрывают стояк у подъезда и оперативно проводят ремонтные работы. Но если вам нужно заменить элемент, не отключая его, воспользуйтесь методом заморозки. Чтобы жители дома не замерзли без отопления, температура наружного воздуха не должна быть ниже -10 ° С.

Новое оборудование способно замораживать воду в радиаторах. Появляется ледяная пробка, также промерзают нужные участки, прекращается циркуляция воды. В этом случае работа выполняется быстро, чтобы ледяная пробка не растаяла. Оборудование работает с жидкой двуокисью углерода. В остальном замена труб и аккумуляторов проводится так же, как летом.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

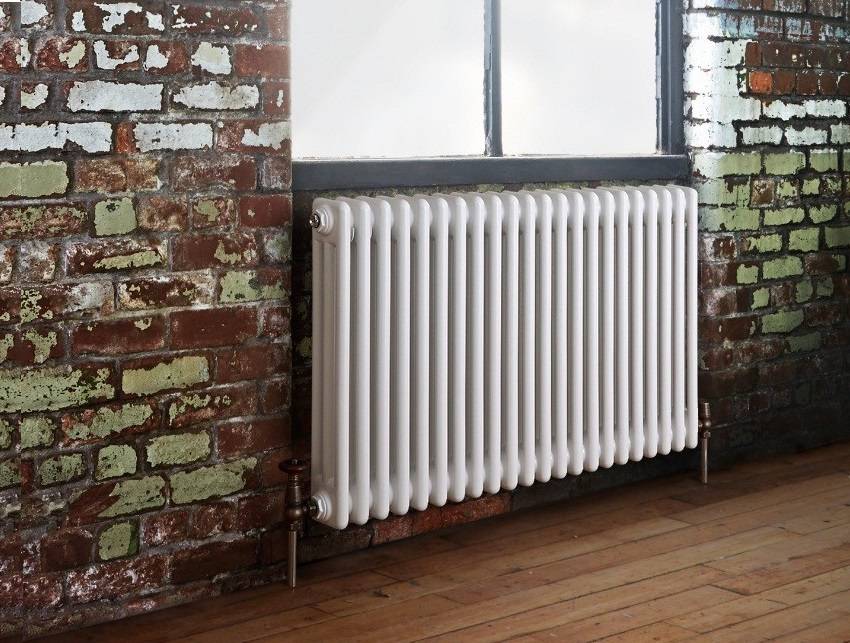

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
Нижние держатели устанавливаются по такой же технологии.
Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.

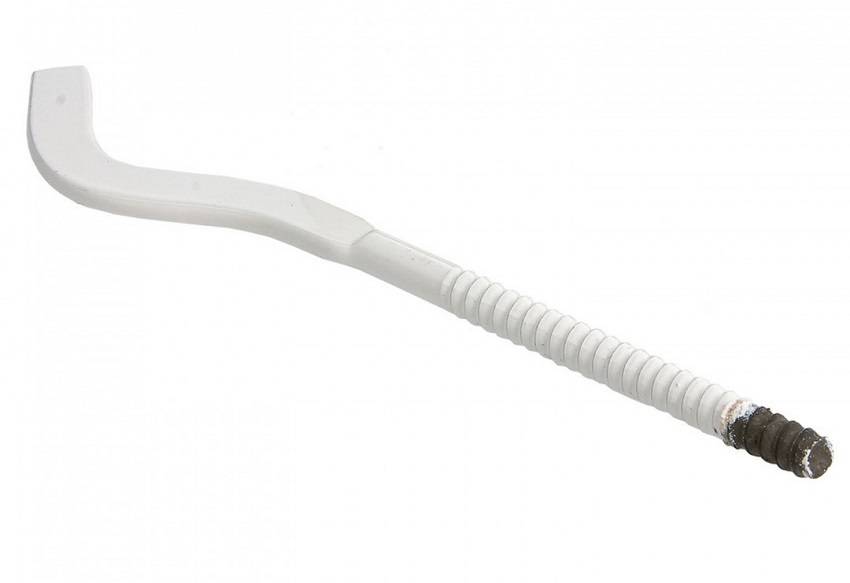

В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
Выполняется навешивание радиатора на настенные крепежи.
Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции

Здесь важно руководствоваться следующими правилами

Расстояние от радиатора до стены должно быть не менее 50 мм.

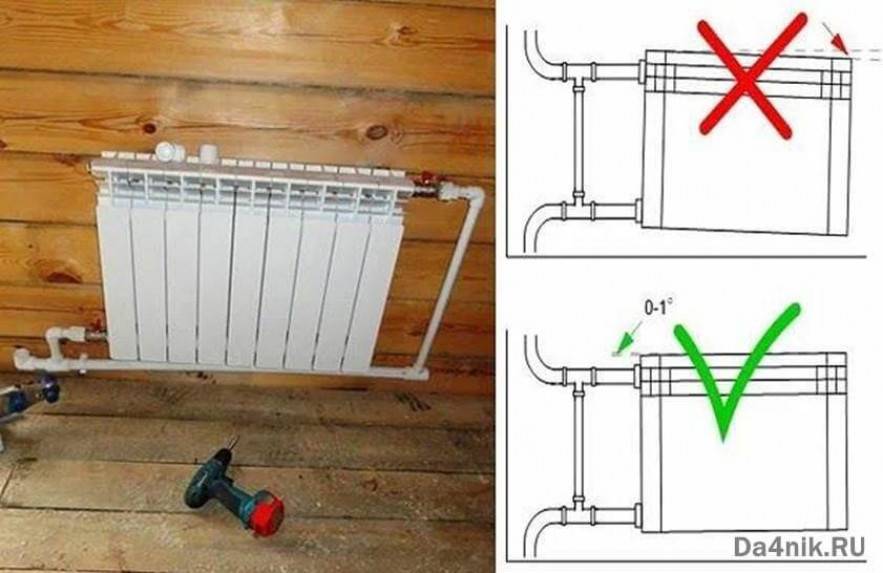

Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Правила монтирования держателя

Идеальным размещением отопительного прибора считается по центру оконного проёма. Для эффективного отопления комнаты держатели монтируются на определенном расстоянии:

порядка 100-150 мм от пола;
40-50 мм от стены;
не менее 90-120 мм до подоконника.

Чаще всего радиаторы размещают под окнами

Для удачной разметки необходимо определить середину оконного проема и уровнем отметить это место. Далее расчеты зависят от разводки:

в случае с нижней разводкой размечается горизонталь, параллельная поверхности пола;
при боковом подключении расчет ведется исходя из положения верхней подводящей трубы – горизонталь отмечается параллельно оси подводящей трубы.

На отмеченные горизонтали переносится расстояние между точками держателя, для большей точности можно приложить кронштейн непосредственно к поверхности для монтажа. По окончании монтажных работ надежность крепления системы проверяется легким нажимом сверху вниз. Выделяют три основных вида подключения радиаторов:

боковое одностороннее – самый распространенный вариант. Подводящая труба подсоединяется к верхнему патрубку, отводящая, соответственно, к нижнему;
нижнее. Применяется, если отопительная система спрятана в пол;
диагональное. Лучший вариант для длинных радиаторов. Питающую трубу соединяют с верхним патрубком с одной стороны, а отводящую подводят к нижнему с другой стороны.

Кронштейн нерегулируемого типа

Как установить биметаллический радиатор?

Чтобы установка батарей биметаллических прошла быстро и без дефектов, нужно определиться с типом монтажа – на пол или на стену.

Разберемся, как правильно монтировать биметаллические радиаторы на стеновую панель:

Измерить расстояние от нижнего края батареи до центра верхнего, где установлены ниппели. К полученной цифре добавить 100-120 мм, отложить размеры на стене, поставить отметку.
Расчертить горизонталь через отметку, проверить ровность уровня лазером. Теперь нужно отметить на горизонтальной линии точку середины проема окна.
Измерить расстояние между ниппелями предпоследних секций батареи (по краям), поделить полученную длину пополам, а потом от точки середины проема окна в разные стороны отложить полученный половинный размер длины. Сделать отметки по обоим концам.
Замерить расстояние между центрами ниппелей одной секции, как правило, это 300-500 мм. Это расстояние нужно отложить от горизонтальной отметки вертикально вниз.
По меткам засверлить в стене отверстия, вставить в них пластиковые колпачки для дюбелей и вкрутить крюки навесные, оснащенные резьбой. Регулировка длины крюков зависит от пожеланий хозяина. По стандарту минимальный зазор между задней панелью батареи и стеной должен быть от 20 мм.
Навесить радиатор на крюки, присоединить трубопроводы.

В обязательном порядке проверяется горизонталь верхней плоскости, докручиваются крепежи, а если горизонтальный уровень не получается, можно отрегулировать опоры, подогнув их в необходимом направлении.

Напольный вариант монтажа применяется в случаях, когда стена не отличается прочностью, например, обшита ГКЛ, сделана из легкого бетона. Также напольный монтаж выполняется при наличии отделки стеновой панели облицовкой, которая отдалена от стены на 200 мм – в этом случае прочной опоры для монтажных крюков без разборки облицовки не получится, проще поставить батарею на опоры.

Напольные батареи из биметалла выглядят как буква Н с нижней поперечной планкой для фиксации на поверхности. Планка изготавливается из стального уголка или гнутой профильной трубы.

Как установить радиатор:

надеть 2 крепления на батарею снизу;
поставить радиатор вместе с креплением в определенную зону;
через отверстия в нижних планках сделать отметки на полу – это нужно для крепежа;
убрать батарею, высверлить отверстия в полу для вкручивания крепежей;
установить прибор отопления на место, зафиксировать на дюбеля.

Биметаллический радиатор не отличается такой массой, как чугунный, поэтому напольная установка считается не самой прочной и применяется при отсутствии возможности навешивания батареи на стену.

Инструменты и материалы для работы

Чтобы выполнить установку своими руками, то мастеру пригодится сам радиатор с монтажными крепежами, разводной ключ, перфоратор и трубный ключ Попова. Для разметки нужно взять рулетку и карандаш, уровень. Чтобы присоединить или отцепить секции, нужно купить ключ для радиатора с концевой лопаткой на 24 мм, а при необходимости регулирования интенсивности подачи теплоносителя нужны термостаты – по одному на каждую батарею.

Арматура для подключения биметаллических радиаторов

Комплект собирается из следующих элементов и деталей:

торцевые пробки с заглушками;
кран Маевского;
шаровой кран регулировочный на 1/2 дюйма со съемным соединением, оснащенным резьбой изнутри и снаружи;
кран регулировочный под термоголовку;
радиаторные прокладки;
фум-лента или льняная подмотка;
герметик или сантехническая паста.

При монтаже радиаторов на пол нужно 2 крепежа, на стену – 4 штуки. Стоимость монтажа биметаллического радиатора с помощью мастера зависит от сложности и объема работы, стартует от 10$ (750 рублей). Но если нет комплектующих деталей, то заплатить придется больше.

Варианты схем подключения

Перед тем как будет выбрана схема подключения биметаллических радиаторов, необходимо определиться с типом трубной разводки. Различается седельная, диагональная или односторонняя разводка.

При наличии седельной, диагональной обвязки запорные краны нужно монтировать в отверстия для нижних пробок по обеим сторонам радиатора, под кран Маевского выбирается одно из дальних верхних отверстий в верхней зоне коллектора. Причем отверстие должно быть дальним по ходу течения теплоносителя, над трубопроводом обратного тока.

При наличии односторонней схемы обвязки, при которой краны всегда ставятся на одну сторону батареи, кран Маевского монтируется в одно из отверстий верхнего коллектора. Односторонняя обвязка чаще всего встречается в системах с вертикальными стояками – стандартный тип систем отопления в квартирах многоэтажных жилых домов.

Кронштейны для крепления радиаторов отопления к стене и полу
