Монтаж радиаторов отопления своими руками

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

  • Боковая схема;
  • Нижняя схема;
  • Нижняя для двухтрубных систем;
  • Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

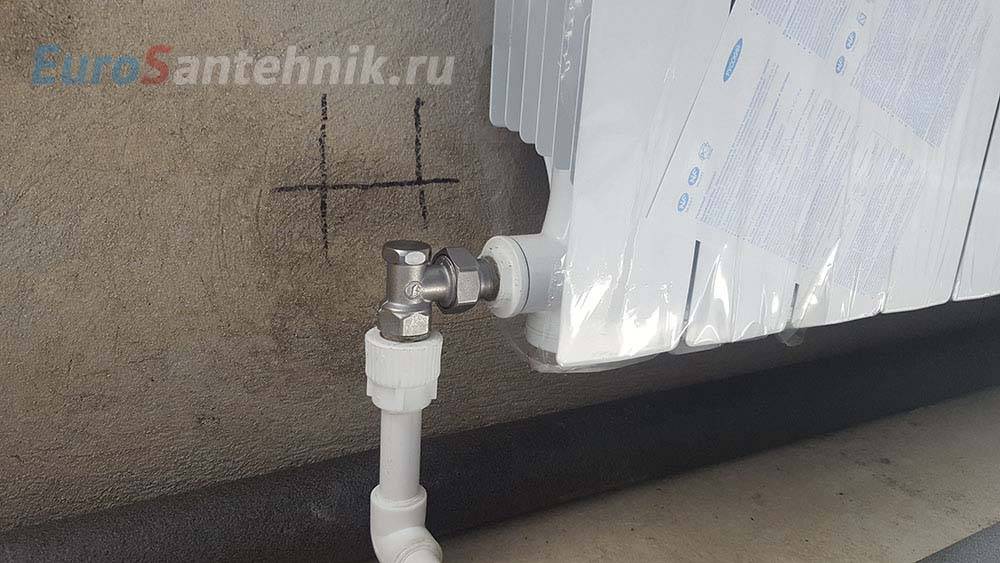

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать установку радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.

Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Схемы подключения радиаторов к контуру отопления

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена

Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

Диагональное подключение

Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.

Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

Одностороннее с верхней и нижней подачей

Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.

Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.

Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.

Двухстороннее с верхней и нижней подачей

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.

Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

Мойка

При желании получить современный дизайн кухни , мойка под окном – это отличное решение, которое имеет множество преимуществ. Чаще всего окно не задействовано в оптимизации пространства. Разместив под ним мойку, вы освободите немного места под другие задачи. Также можно немного сэкономить на электричестве, получив больше естественного света из окна.

Матовое стекло – отличный аналог шторам

Сделав выбор в пользу размещения рабочей зоны вдоль окна, необходимо уделить особое внимание шторам. Как правило, соблюдать идеальную чистоту там, где готовят, очень сложно

Поэтому текстиль должен быть практичным и не мешать процессу приготовления

Для этого прекрасно подходят короткие шторы или жалюзи

Поэтому текстиль должен быть практичным и не мешать процессу приготовления. Для этого прекрасно подходят короткие шторы или жалюзи.

Современный солнечный стиль

Красочные элементы на светлой кухне делают ее более интересной

Недостатком расположения мойки под окном является наличие дополнительных расходов. Основные затраты – это перенос коммуникаций. Например, самым актуальным вопросом станет перенос батареи . Что можно сделать, чтобы успешно реализовать такой проект?

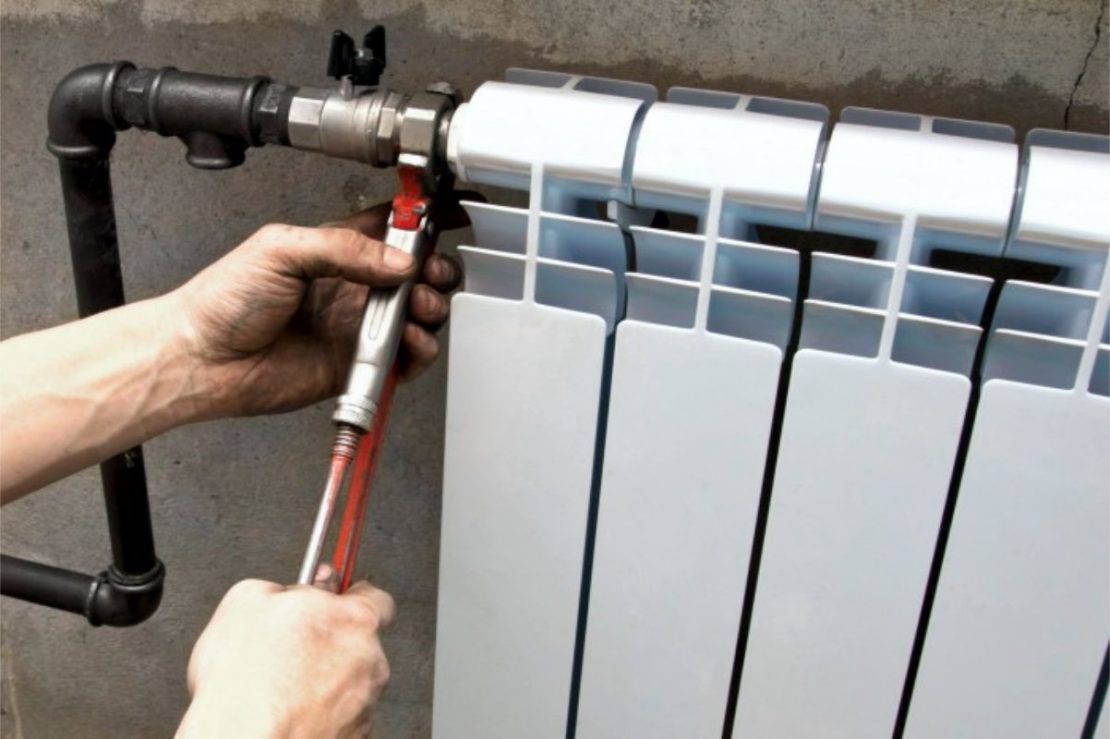

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Если радиатор уже собран, то этапы выполнения работы таковы:

  1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

  1. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
  2. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
  3. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
  4. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
  5. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

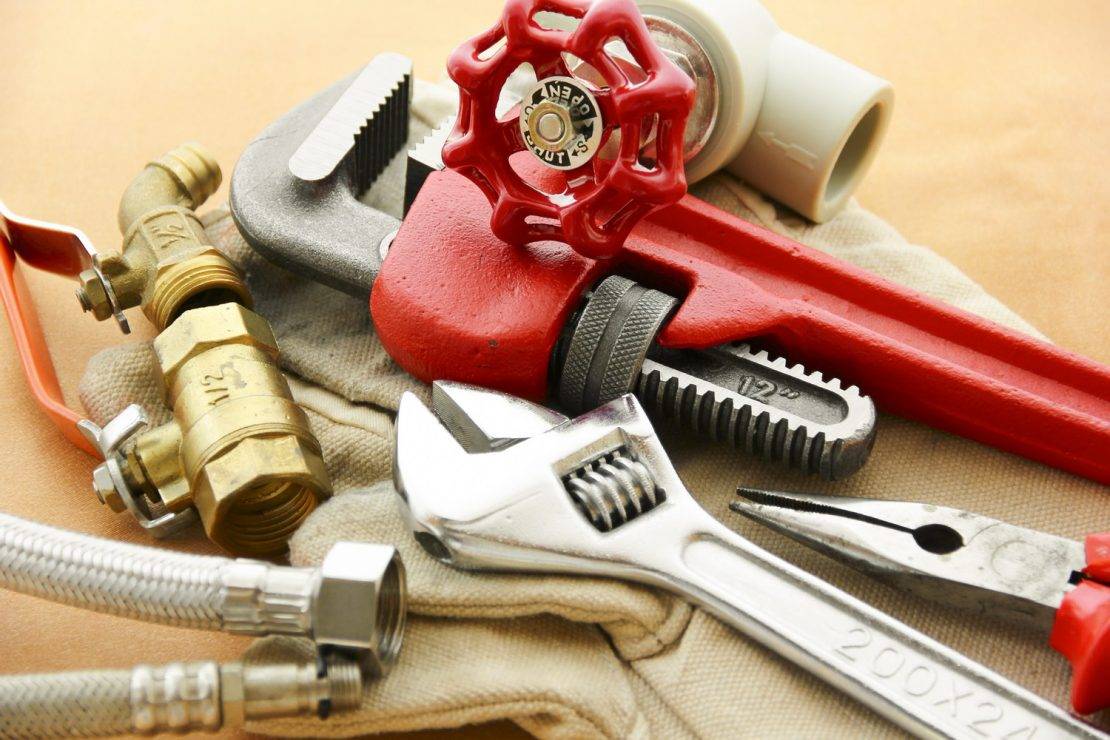

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

  • Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
  • Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
  • Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
  • Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
  • 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

  1. Установка радиатора.
  2. Установка арматуры
  3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
  4. Монтаж перемычек, компенсаторов.
  5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Какие бывают радиаторы

Наиболее распространены в наше время следующие виды батарей:

Чугунные радиаторы

Старые добрые чугунные радиаторы известные своей надежностью. Хотя сейчас их устанавливают все реже, но совсем недавно они стояли в каждой квартире. Самый существенный недостаток – это огромный вес. Они крайне долговечны (установленные батареи еще во времена СССР исправно работают до сих пор в некоторых квартирах), не боятся высокого давления и низкого качества теплоносителя, прекрасно отдают тепло.

Алюминиевые радиаторы

Алюминиевые – современные модели. Эти аналоги имеют незначительный вес и стильный внешний вид. Теплоноситель в этих батареях проходит непосредственно через корпус, поэтому важна качественная жидкость, иначе радиаторы быстро придут в негодность. Алюминиевые модели дешевые, но не пользуются популярностью из-за своей придирчивости к теплоносителю.

Биметаллические радиаторы

Такие модели похожи на чугунные, но они более современные, легкие и имеют лучшую (по сравнению с чугунными) теплоотдачу. Батареи состоят из стального сердечника и алюминиевого корпуса, что исключает недостаток алюминиевых аналогов. Преимущества этой модели делают ее наиболее популярной на сегодняшний день.

Стальные батареи

Срок службы таких моделей достигает 25 лет, они относительно легкие, хорошо отдают тепло. Батареи этого типа оптимально подойдут для небольших частных домиков.

Выбор вида батарей всегда сложен. Мы рекомендуем брать или чугунные, если есть кому помочь в их монтаже, либо же биметаллические, они легкие и можно их установить самостоятельно.

Средняя стоимость работ по замене батарей отопления

Нет значения, кто будет проводить работы по замене, цена на комплектующие будет одна:

  • стоимость радиатора от 750 до 5000 руб. за 1 секцию;
  • комплект для монтажа – от 250 руб.;
  • лён, паста, прокладки – от 200 руб. за весь набор;
  • краны с «американкой» – от 400 руб. за 1 шт.;
  • термостат – от 700 руб. за единицу;
  • дополнительные кронштейны для крепления (при необходимости) – от 50 руб. за шт.;
  • регулируемые кронштейны – от 380 руб. за один.

Стоимость работы мастера складывается следующим образом:

  • спуск воды из стояка – от 500 до 2000 руб.;
  • замена 1 радиатора самым лёгким способом – от 1500 руб. за шт.;
  • замена батареи с нарезанием резьбы или привариванием сгона на металлических трубах – от 2500 руб., у мастеров, которые «работают на себя» от 4000 руб.

Если нет опыта работы с сантехническим оборудованием, то лучше всего обратиться за помощью к специалистам. Всё потому, что самостоятельно можно допустить ряд ошибок:

  • приобрести дорогостоящие комплектующие, которые не будут отвечать требованиям;
  • невозможность установить специальный клапан для регулировки потока воды;
  • нарушение алгоритма действий, что приводит к неправильному подключению;
  • неверное использование термоголовки (она монтируется только в однотрубной системе);
  • нарушения в ходе работы с краном Маевского (он крепится на каждый радиатор).

Радиатор – отопительный прибор, который установлен в каждой квартире. Рано или поздно батарею предстоит заменить. Причин может быть несколько, но работы по монтажу проводятся по чёткому алгоритму. За плату выполнить замену может мастер, цена зависит от региона и других немаловажных факторов.

Замена радиатора отопления в квартире. Ремонт. #16

Смотрите это видео на YouTube

Демонтаж чугунных радиаторов

Основной причиной снятия батарей является прочистка оборудования либо обнаружение дефектов, которые невозможно устранить, не нарушив целостность системы.

Первым делом нужно отсоединить изделие от труб, которые подводят теплоноситель. Для того чтобы изъять радиатор необходимо прекратить доступ воды в изделие путем перекрытия кранов либо спуска жидкость со всей системы.

Процесс демонтажа достаточно сложный и требует наличия большого количества инструментов и помощников. В случае, когда нужна замена одной секции, следует разобрать батарею путем раскалывания ниппелей. Пробки наиболее легко выталкиваются под воздействием повышенных температур, которых можно достичь путем использования фена либо другого нагревательного прибора.

Необходимые детали

В наборе с радиатором есть некоторые детали для монтажа. Для установки батареи своими руками могут понадобиться:

  • Сгоны, подходящие к трубам основной системы.
  • В зависимости от схемы подключения нужны переходники, уголки, муфты.
  • Вентили, которые служат для перекрытия воды из радиаторной фурнитуры.
  • Регулирующие краны для уменьшения количества проходящей жидкости. Они позволяют регулировать температуру нагрева батареи, но не подходят для полного перекрытия, поэтому устанавливаются вместе с запорным вентилем.

Дополнительные детали для монтажа

  • Кран для выведения воздуха, который может накапливаться в трубах и мешать нормальному теплообмену. Лучше не использовать кран Маевского для чугунных радиаторов центрального отопления. Он может не выдержать гидравлических ударов, которые бывают в этой системе. Высокая загрязненность циркулирующей воды быстро засоряет кран, потребуется его замена.
  • Кронштейны для крепления батареи к стене. Их длина зависит от типа стены и её глубины. Если она декорирована панелями или гипсокартоном, который находится от стены на расстоянии, тогда нужно учесть длину и подобрать соответствующие крепления.

Кронштейны для крепления чугунных батареи к стене

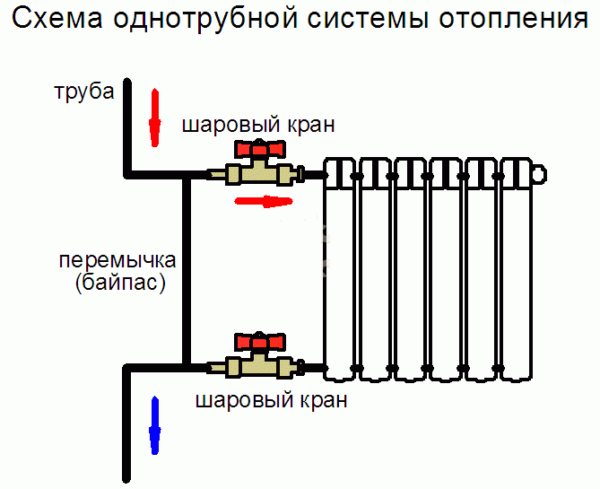

Байпас при установке радиаторов в однотрубную систему отопления.

Байпас

Правила обвязки радиаторов

  1. Система разводки. Она бывает однотрубной и двухтрубной.
  • Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
  • Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.
  1. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

  1. Демонтаж
  2. Установка кронштейнов
  3. Сборка радиатора из секций и его крепление
  4. Соединение с системой отопления
  5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

  • трубы, тройники, переходники и все, что с этим связано;
  • обычные вентили или краны Маевского для развоздушивания батарей;
  • кронштейны, на которые, собственно, и крепятся батареи;
  • сгоны;
  • запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

  • ключи: газовый и разводной;
  • уровень, линейка, рулетка;
  • набор рожковых ключей;
  • шуруповерт;
  • динамометрический ключ;
  • карандаш и гвоздик для разметки;
  • перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

  • Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
  • Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
  • В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

  1. Две футорки.
  2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

  • Четырех парных футорок.
  • Одной пробки, соответствующей внутреннему шагу резьбы футорки.
  • Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Полезные рекомендации

Для того чтобы правильно провести монтаж радиатора отопления самостоятельно, рекомендуется ознакомиться с некоторыми тонкостями установки:

  • Главное в работе с батареями – всё правильно рассчитать, разметить и смонтировать. Не имеет значения какая модель была выбрана и какой схемы подключения придерживаетесь.
  • Если у вас большой частный дом, то лучше обратиться к специалисту по установке радиаторов. Дело в том, что система подключения выбирается исходя из особенностей строения, а у дорогостоящих построек проектная схема довольно сложная.
  • В небольшом доме возможно установить радиатор самостоятельно, но только придерживайтесь определённого алгоритма и опирайтесь на данные, прописанные в инструкции к прибору.
  • При установке батареи помните, что материал, из которого изготовлен прибор и трубы, должен быть одинаковым. Трубы из пластика, подключённые к чугунным батареям могут испортить систему отопления.
  • Не забывайте устанавливать краны шарового типа для спуска воздуха.

Ознакомьтесь с полезным видео по теме:

Схемы подключения радиаторов отопления.

Смотрите это видео на YouTube

Радиатор отопления – прибор, который есть в каждом жилом помещении. Без него невозможно создать комфортную температуру. Произвести монтаж и подключение можно самостоятельно, учитывая особенности установки отдельных типов батарей, вид обвязки и нюансы размещения.
