Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича сделан своими руками
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.
Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»
Тонкости устройства дымохода
- Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
- Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
- Советуем прикрыть дымоход навесом, для правильного функционирования.
- Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
- Дымосборник можно сделать металлическим, это облегчит конструкцию.
- При сложной конструкции сводов, в сооружении мангала используется кружало.
Какого размера должен быть дымосборник?
Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.
Какой диаметр дымохода должен быть?
Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.
Чем заполнять щель между топкой и облицовкой?
Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.
Разборные мангалы
Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.
Переносные мангалы могут быть:
- Раскладными.
- Сборными.
Раскладные или мангалы в чемодане
Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.
Мангал в чемоданчике — хорошая идея
Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.
Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.
Еще один мангал, который можно уложить в чемодан
Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.
На видео представлена еще одна конструкция складного мангала.
Еще один раскладной мангал + деталировка и раскрой
Watch this video on YouTube
Разборные мангалы
Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.
На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором
Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки
Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.
Мангал из металла без сварки сделан из нержавеющей стали
Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.
Разборный мангал из металла — такой несложно сделать своими руками
Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.
На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.
Разборный мангал на кованых ножках
На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.
Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут
Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.
Мангал из огнеупорного кирпича с металлической окантовкой — рамой
Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.
Порядок изготовления:
- Выкладываем дно. На него уйдет 7,5 кирпича.
- Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
- Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
- На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
- Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
- Свариваем подставку из уголка и труб диаметром 50 мм.
Самостоятельное создание кирпичной версии
Кладка огнеупорного кирпича Для барбекю своими руками или за счет рабочих сначала устраняется плодовитый слой земли. Далее делают котлован глубиной 20-25 см. Параметры фундамента по всем сторонам на 50 см превосходят параметры задуманного барбекю. Днище выравнивается. Заполняется щебнем средних габаритов. Толщина щебневого слоя – 15 см. Он тщательно утрамбовывается виброплитой или металлической трамбовкой.
Здесь подразумевается использование арматуры. Диаметр арматурных прутков – 1 см. Прутки ложатся вдоль и поперёк основания. Дистанция – 20 см. Участки их пересечения нужно нажжено связать. Здесь можно применить специальную проволоку или пластиковые хомуты.
По крайним сторонам устраивается опалубка. Все указанные составляющие заливаются бетоном. Его нужная марка – М250.
Другие стадии работы можно начинать через 7 дней, если на улице минимум +20°C, если +17°C, то стоит подождать на неделю дольше.
Печи барбекю: фото лучших решений для дачного участка
На многочисленных фото и схемах можно увидеть различные варианты исполнения барбекю из кирпича. Изображенные на фото барбекю легко модифицировать в соответствии с личными потребностями и особенностями конкретного участка. Можно видоизменить рабочую поверхность, добавить декор в оформление, а можно и вовсе придумать собственный дизайн барбекюшницы на основании имеющихся примеров. При строительстве печи барбекю из кирпича чертежи и фотографии, размещенные на страницах данной статьи, помогут вам выбрать нужный вариант и сэкономят время.
Размеры и дизайн для барбекю можно подбирать в зависимости от участка и вкусовых предпочтений.
Теперь даже новичку будет понятно, как сделать печь барбекю из кирпича своими руками. Если следовать вышеприведенным рекомендациям, процесс изготовления барбекюшницы пройдет без возможных сложностей, дополнительных материальных затрат, а конечный результат будет радовать вас и ваших близких не один год.
Холодная коптильня: фото, видео, как сделать своими руками (прочитать подробнее)
Разновидности барбекю
На данный момент есть множество разных типов барбекю. Они делятся на переносные и стационарные, также могут серьезно отличаться в плане стоимости. Подбирая барбекю, исходят не только из доступной денежной суммы, но из размеров свободной территории. Также учитывается, тип агрегата, каким топливом (уголь, газ, электричество) вам проще будет воспользоваться.
В основании любого барбекю стоит жаровня с решеткой, где готовится мясная продукция. Самые простейшие разновидности барбекю имеют лишь эту деталь. В более улучшенных есть много сковородок, духовых шкафов, полок, крышечек и т. д. Перечень основных видов:
- Одноразовое оборудование представляет собой маленький поддон из тоненькой жести. Он наполнен углями и накрыт простой решеткой. Для готовки нужно лишь установить барбекю на равномерную поверхность. Один раз приготовил и забудь, так как сгорают все угли, прогорает поддон.
- Переносного типа барбекю — конструкция, которая быстро складывается и транспортируется в специальном чемоданчике. Такое оборудование представляет собой стандартную жаровню с решеткой. Эта модификация прекрасно подойдет для маленького путешествия на природу.
- Барбекю-котел пользуется огромной популярностью в США. Его изюминка — крышка в виде купола.
- Барбекю-тележка, это сложнейшая конструкция с фиксированной или складной столешницей.
- Стационарного типа барбекю изготавливают из кирпича или камня. Здесь есть поверхность для работы и столик для гостей. Чаще всего, такое оборудование имеет крышу или создается в виде беседки.
- Газовая конструкция идеально подходит для кафе. В нем сочетается функциональность гриля и барбекю. Иногда подобные модели встраивают в садовые сооружения.
- Электрические барбекю предназначены для домашнего использования. Они компактны и их можно монтировать на обычный столик.
Какое барбекю выбрать, решать именно вам.
Если хотите недорогую модель, которая будет необычно выглядеть, возьмите барбекю-тележку.
Варианты конструкций с фото
В интернете опубликовано бесчисленное множество проектов стационарных и переносных шашлычниц, предназначенных для размещения на улице. И хотя сооружения отличаются размерами, дизайном и способом изготовления, в их основе лежит несколько базовых конструкций:
- жаровня открытого типа (она же — мангал);
- очаг, закрытый стенками с 3 сторон и оснащенный сеткой для приготовления блюд, — гриль;
- комбинированные постройки, например, печь-мангал или гриль с крышкой и коптильней, сделанный из бочки или баллонов, как показано на фото;
- печь барбекю – это целый домашний комплекс, который кроме мангала может включать варочную плиту с местом под казан, духовку, очаг с вертелом, тандыр и даже камин.
Стальные мангалы с навесом
Портативный мангал и гриль принято делать из листового металла либо готовых стальных изделий – старых газовых баллонов и бочек. При желании его можно объединить с варочной плитой и коптильной камерой, а стационарную версию поместить под красивый навес из поликарбоната, как изображено на фото. Это наиболее доступные варианты в плане стоимости строительства. Как своими руками сварить металлический мангал, подробно описывается в этой пошаговой инструкции.
Небольшую открытую барбекюшницу с высокими бортами и решеткой можно строить из красного кирпича, оставшегося после возведения жилого дома. Причем нижнюю часть сооружения — дровники и боковые шкафчики — допустимо выкладывать из остатков силикатного кирпича, поскольку они не испытывают температурной нагрузки.
Кирпичная многофункциональная печь с дымовой трубой, показанная на фотографии, уместна внутри садовой беседки либо веранды, когда нужно устроить кухню прямо в помещении для отдыха. Сколько разных элементов в ней использовать – решать вам в зависимости от выделенной площади. То же и с компоновкой – можно взять на вооружение как прямую, так и угловую конструкцию барбекюшницы.
Разнообразные уличные печи и идеи обустройства зоны барбекю вы можете посмотреть в видео, где варианты показаны в виде фотогалереи:

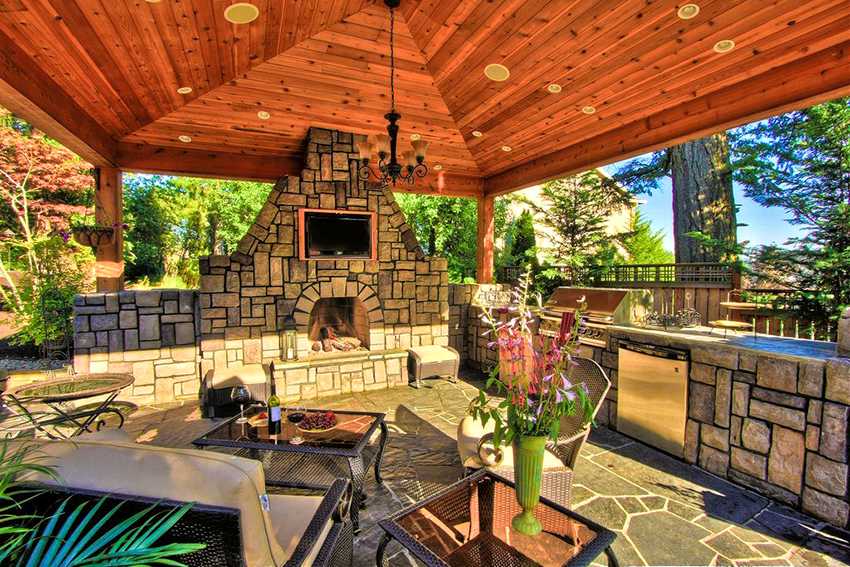

Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)
Садовые камины с барбекю созданы для установки не под открытым небом, а под легкой крышей, они могут быть также с мангалом. Она позволит превратить обычную беседку в уютное место для пикника. Садовый мангал-камин не предусмотрен для получения тепла, поэтому продумывать дымообороты здесь нет необходимости. Главное, чтобы правильно отводился дым при жарке продуктов. Этого легко добиться путем соблюдения размеров: площадь сечения трубы должна составлять не менее 12% от площади входного отверстия топки.
Красивый внешний вид уличные печи-камины для дачи приобретают в результате отделки, зависит это от общих пропорций, качества используемого кирпича и архитектурных деталей. Арки в данной конструкции не предусмотрены, но вместо них имеются три удобные ниши. Благодаря отсутствию криволинейных элементов такое барбекю может легко сложить даже начинающий печник.
Возведение уличного камина своими руками необходимо начинать с устройства фундамента. Следует выкопать яму глубиной 40 см и на 50 см шире размеров будущей печи с каждой стороны. Затем нужно насыпать в нее мелкий песок без глины.
Сам фундамент представляет собой монолитную плиту толщиной 15 см. Он нуждается в армировании. Для этого рекомендуется использовать арматуру диаметром 10 мм, укладывая ее сеткой с ячейкой размером 15 см. На фундамент следует уложить слой гидроизоляции, в качестве которого можно использовать различные современные гидроизоляционные материалы или обычный рубероид.
После завершения подготовки основания можно приступать к кладке кирпича. Каких-либо особенностей кладка не имеет, создавая садовые камины с барбекю своими руками, ее следует проводить согласно порядовкам.
Необходимо обратить внимание на то, что первый ряд порядовки представляет собой ряд над уровнем пола беседки. Это может быть уже второй или третий ряд, все будет зависеть от высоты пола
Посмотрите, как строятся уличные камины на фото, чтобы составить общее представление об этом процессе:
Для возведения топки лучше всего использовать шамотный кирпич, поставленный на ложок (узкую боковую грань).
Распушку (утолщение на дымовой трубе) можно не делать. Место прохода трубы через крышу беседки следует обшить огнестойкими материалами, а снаружи накрыть жестяным фартуком. Чтобы дождь не протекал между фартуком и трубой, место стыка необходимо обработать жаростойким герметиком.
Готовую конструкцию можно оштукатурить или облицевать декоративным камнем. Далее можно посмотреть на фото, как отделать уличные печи-камины, демонстрирующих варианты декораций:
Выбираем схему и готовим материалы для кирпичного барбекю
Выбрали тип печи и конструкцию? Следующий шаг, если планируете самостоятельное строительство барбекю из кирпича, – поиск подходящей схемы или чертежа. Самостоятельно проектировать печь сложно. Гораздо проще найти готовую схему.
Схема и размеры печи барбекю из кирпича: простая конструкция
Такая моно-печь – идеальный выбор для тех, кто решил построить барбекю без сторонней помощи. Конструкция простая, требуется минимум материалов. Кроме того, моно-печь можно расширить, оборудовав боковые столешницы.
Готовая усложненная схема: с плитой и столешницей
Если есть опыт в строительстве, можно смело приниматься за возведение более сложной конструкции, к примеру, печи с боковой плитой.
Боковая плита под казан: схема и расчет рядов
В зависимости от выбранной конструкции, рассчитывают примерное количество материалов.
Понадобятся:
- Кирпич облицовочный, если не планируется декоративная облицовка. Можно использовать для кладки обычный рядовой, а готовую поверхность облицевать камнем или плиткой под натуральный камень. Выбирайте, из какого кирпича строить барбекю, ориентируясь на общий дизайн дома или участка.
- Огнеупорный кирпич. Количество зависит от размера жаровни и типа печи. Покупая шамотный кирпич, подберите изделия и для формирования арки жаровни, чтобы не заниматься резкой.
- Раствор. Обычный раствор не подойдет. Цементно-бетонную смесь можно использовать только для кладки на боковых участках и для заливки фундамента. Для печной кладки используют специальный печной жаропрочный раствор на основе красной глины.
- Черновые доски. Пригодятся для сборки опалубки.
- Доски обрезные. Используются в качестве основания под столешницу.
- Металлические прутья. Куски труб, арматуры – для армирующего слоя фундамента.
- Покупные изделия: дверцы, поддон для углей, обшивка для коптильни, колосники. Поддон можно заказать у сварщика, а дверцы и обшивка нужны только для комплексов барбекю.
Схема барбекю из кирпича с коптильней
- Уголки из толстого металла. Уголки используются в качестве направляющих для установки решетки.
- Рубероид. Для настила на фундамент под кладку.
Подготовительные работы
Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.
Подготовительные работы должны включать следующие этапы:
- выбор места, где будет установлен мангал;
- изготовление проекта;
- подбор инструментов и материалов.
Определяем место для установки на участке
Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.
При выборе места следует учесть ряд требований:
- на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
- рассмотреть возможность защиты от ветра и непогоды;
- для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
- предусмотреть возможность установки освещения в данном месте.
Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.
Проект, чертеж и схема на бумаге
Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.
Разновидности по месту расположения
Установка допустима как в помещении, так и вне его. С учетом этого фактора мангалы бывают двух типов.
Уличный (садовый)
Монтируется под небольшим навесом, чтобы осадки и влага не попадали внутрь дымохода, а готовить можно было в любую погоду.
Другой вариант – сделать его под открытым небом, в саду, вблизи беседки, возле дома. В любом из случаев под конструкцию заливается надежный фундамент. Оптимальным считается монолитная плита.
Кладка мангала выполняется из огнеупорного кирпича, облицовка – из влагоустойчивых материалов.
В беседку (веранду или террасу)
Устанавливается в открытых и закрытых постройках. На этапе разработки проекта учитываются требования пожарной безопасности, тщательно продумывается место для вывода дымовой трубы. Нуждается в заливке отдельного фундамента.
Напольное покрытие вблизи печи рекомендуется выкладывать из невоспламеняемых материалов:
- тротуарной, керамической плитки;
- клинкерного кирпича;
- искусственного, натурального камня.
Альтернатива – набить на пол на расстоянии 1,5 м от печи лист железа или стали.
Инструменты и материалы
Инструменты
Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:
- емкость для замеса кладочной смеси;
- миксер или бетономешалка;
- лопата;
- ведра;
- колышки со шнуром;
- рулетка;
- строительный уровень;
- мастерок;
- болгарка;
- перфоратор;
- строительный молоток;
- щетка для снятия раствора;
- перчатки.
Строительный уровень понадобится при возведении мангала неоднократно
Материалы
Материалы, которые понадобятся для базовой конструкции:
- цемент М-400;
- рубероид РКП-350;
- доска, брус;
- гравий;
- песок;
- смесь кладочная глино-шамотная для огнеупорной кладки;
- армированная сетка;
- арматура;
- уголок;
- кирпич;
- листы базальтового картона 1200 х 00х 10.
Стальной прут, армирующая сетка, уголок
Дополнительные опции:
| Для чего понадобится | Наименование |
| Труба | дымосборник из металла;зонт на дымовую трубу. |
| Печь | шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур. |
| Коптильня | дверцы;базальтовый шнур;труба дымоотводная;задвижка. |
| Крыша, козырек | деревянный брус;рубероид;крепеж;черепица. |
| Облицовка | облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки. |
Какой кирпич лучше для строительства
Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.
| Тип кирпича | Марка | Размеры, мм | Применение |
| Шамотный | ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25 | 230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55 | Топка печи ижаровни,свод дымохода |
| Красный печной | М-200М-180 | 250х120х65250х120х88250х120х138 | Общая кладка:нижние уровни,внешние стены,дымоход |
| Красный рядовой полнотелый | М-100М-125М-150 | 250х120х65250х120х65250х120х65 | Нижний уровень,перекрытие междудровяником и топкой, труба |
| Облицовочный | 250х120х65250х120х88250х85х65 | Наружная кладка |
Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.
- Кирпич шамотный
- Кирпич шамотный клиновидный
Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.
- Шамотный кирпич ША-5
- Шамотный кирпич ША-6
- Шамотный кирпич ША-25
Размеры шамотных кирпичей
Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.
Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.
- Кирпич красный огнеупорный
- Кирпич красный рядовой
- Кирпич красный печной
Интересные примеры:
Облицовочный кирпич
Раствор для кладки
На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.
Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.
Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.
Чертежи и фото
К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).
Рисунок 2. Для строительства можно использовать готовые чертежи
Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.
Проектирование и выбор места
Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)
