Сооружение фальш-цоколя
Вне зависимости от выбранного варианта, первым делом необходимо обустроить фальш-цоколь.
Виды конструкций:
- Легкий кирпичный простенок.
- Забирка из декоративных панелей.
Первая разновидность отличается трудоемкостью в реализации. Однако это позволяет получить надежную и долговечную конструкцию.
Создание цоколя из кирпича требует заливки небольшого фундамента из бетона Источник readmehouse.ru
Порядок сооружения кирпичного простенка под обвязкой:
- Вначале выкапывают траншею по всему периметру его размещения глубиной 20-25 см. Ширину делают с небольшим запасом относительно размеров используемого кирпича. Внутрь готовой траншеи укладывают бетон: учитывая небольшую заглубленность фундамента, его дополнительно армируют с помощью стальных прутков толщиной 10-12 мм.
- После того, как бетон полностью затвердеет, можно приступать к кирпичной кладке в полкирпича. Ее нужно сооружать отрезками по 1-2 метра: это создаст удобные условия для проведения внутреннего утепления.
В качестве материала для кирпичного фальш-цоколя рекомендуется использовать керамический кирпич, который, в отличии от силикатного, хорошо справляется с воздействием влаги. Ленточная обшивка обычно применяется на непучинистых грунтах.
Забирка из панелей обустраивается намного быстрее. Поверх винтовых свай на болты или сварку монтируются стальные направляющие. Количество профиля зависит от высоты надземной части свай (обычно это 2-3 шт.).
Фальш-цоколь из панелей создается быстрее, но он не такой надежный Источник seloidacha.ru
Чтобы упростить дальнейший монтаж выбранной обшивки, поверх направляющих крепят вертикальные перемычки. Обшивку обустраивают из сайдинга, профнастила, декоративных панелей или ЦСП. Угловые участки оформляются накладными уголками и капельниками. Во избежание разрушающих воздействий грунтовой влаги и морозного пучения забирку делают немного приподнятой над землей. Размер демпферного зазора находится в пределах 5-15 см. Во время финишной отделки его можно закрыть декоративной планкой.
Основные правила проведения канализации
Составляя схему расположения труб и отводов канализации, учитываются следующие факторы:
- Количество жильцов и периодичность их проживания.
- Вид хранилища канализационных стоков.
Выполнять работы по проведению канализации под основанием дома или посредством сделанных в нем отверстий нужно с соблюдением определенных правил:
- Прокладка канализации под фундаментом обустраивается с учетом санитарных и экологических требований.
- Точки водозабора в доме следует размещать таким образом, чтобы сточная жидкость отводилась беспрепятственно.
- Расположение накопителя должно быть удобным для регулярного выкачивания канализационных стоков. При этом септик не допускается строить близко к фундаменту и источникам питьевой воды.
- Канализационный стояк должен обязательно иметь ревизионный фитинг для проведения периодического осмотра.
- Канализационные трубы должны быть уложены ниже уровня промерзания грунта. Это поможет избежать замерзания жидкости внутри них в зимнее время. Если такая возможность отсутствует, то трубы укладывают на песчаной подушке, обустроенной в траншее, а сверху укрывают теплоизоляционным материалом.
- Перед тем, как засыпать канализацию грунтом, необходимо проверить герметичность соединений системы и ее прочность.
Гидроизоляция фундамента своими руками+видео
Рассмотрим на примере обмазочной технологии вертикальную гидроизоляцию.
Материалы
Применяют несколько видов материалов, компоненты которых имеют следующие назначения:
Битум создаёт покрытие, которое не пропускает влагу. Пластичность невысока. Битум входит в состав эмульсий, расплавов и растворов.
Каучук делает мастику пластичной, с хорошей адгезией и устойчивостью к появлению трещин.
Полимерные наполнители ответственны за адгезию и повышают механическую стойкость.
Растворители служат для начальной гидроизоляции мембранных плёнок.
Процесс гидроизоляции
Процедура проходит поэтапно.
Шаг 1. Готовят поверхность зачищением от любых загрязнений. Внешние острые углы скругляют до радиуса около 3 см болгаркой, в противном случае в дальнейшем будет нарушена целостность покрытия гидроизолянта. На внутренних углах выполняют галтели треугольного сечения.
Битумные мастики требуют соответственные им праймеры.
Шаг 2. Первый слой под битумной мастикой — битумный лак. Его наносят кистью или напыляют. Остаётся дождаться, пока он высохнет.
Шаг 3. Мастика подготавливается к работе соответственно инструкции.
Шаг 4. В работе пользуются широкой кистью или валиком. Нанесение мастики должно быть целостным, с тщательным промазываем углов.
Мазки наносят только вертикальными движениями, обязательно без пропусков.
Шаг 5. Когда мастика высыхает, можно начать утеплять фундамент или выполнить обратную засыпку песком.
Как утеплить водопроводную трубу, заведенную в дом под фундаментом?
ИмхоДом › Форумы › коммуникации и отопление › Как утеплить водопроводную трубу, заведенную в дом под фундаментом?
В этой теме 22 ответа, 11 участников, последнее обновление Demolisk 1 год, 1 месяц назад.
Томск
Стройка продолжается и за последнюю неделю закончились раскопки на моем участке… как будто бомбили
Выкопали септик (Василию ака Кобальту отдельное спасибо, все было сделано чисто, аккуратно и ровно!) и решил заодно провести водопровод.
Колодец с деревенским водопроводом оказался прямо под забором, поэтому грех было не провести воду, ибо до скважины еще далеко.
“Водопроводчики” выкопали яму рядом с колодцем на улице и яму рядом с фундаментом и “прокололи” гибкую черную водопроводную трубу (D=25 mm) из ямы в яму, затем уже из ямы под домом “прокололи” снизу вверх эту же трубу к трубе септика и завели под фундаментом в подвал. Вода бежит, все хорошо.
Теперь мучает несколько вопросов:
1. Как долго будет оседать грунт в яме рядом с домом? Там глина в основном, с примесями черного грунта..
2. Яма достаточно глубокая, метра 2,5-3, но беспокоит, что труба водопровода зимой может замерзнуть в месте подъема из этой ямы к фундаменту. Вопрос в том, что может имеет смысл раскопать метра на 1,5 и утеплить трубу тем же энергофлексом в несколько слоев? Планирую через какое то время (как усядется грунт, засыпанный обратно в яму) делать теплую отмостку с утеплением ЭППС.
3. Чем засыпать пространство под фундаментом (лента фундамента шириной 50 см, лента стоит на сваях 2,5 метра, ширина подкопа примерно метр, высота 30 см). В подвале хочу забетонировать в этом углу бетонную чашку, для легкого доступа через люк в полу из дома к коммуникациям, если понадобится. Подпол холодный, не отапливается, не хочется, чтобы перемерзла вода в трубе… канализация не должна замерзнуть
Буду рад советам и практическому опыту
я утеплял скорлупой ППУ в месте прохода под фундаментом, В этом году труба замёрзла т.к. ввод с северо — западной стороны и хорошо продувается. Снега было мало земля промёрзла возле фундамента на глубину более 2,5м. Проблема решиться утеплённой отмосткой и запуском отопления в доме.
У меня такой же вопрос. Что я думаю. Греющий кабель, скорлупа, скотч, затем ещё скорлупа, скотч… Вокруг саркофаг из пенополистерола, с пропененными углами. Вот такой пирог, я думаю, выдержит мороз! А зимой это место закидать снегом.
+1 Тоже пока не решил этот нюанс… Хотелось бы утеплить трубу в гильзе выходящую в периметре фундамента. Хотелось бы утеплить метра на 1,5 (сколько смогу засунуть утеплитель в гильзу), скорлупа была бы отличным вариантом, но мои поиски не увенчались успехом (нужна скорлупа на 20 трубу, труба в гильзе 110-ой)… А пока стравливаю воду по осени с трубы… К трубе цепляю компрессор с машины, качаю пару атмосфер, затем открытием крана в колодце все вылетает со свистом…
Пока не было отопления, я на зиму сливал воду, аналогично как писал Икс. Имхо — утеплёная отмостка решит проблему высокого залегания трубы.
Томск
Ширины листа пеноплекса (60 см) хватит для такой отмостки? Или перестраховаться и утеплить грунт на 1,2 метра ширины от фундамента?
Осталось несколько упаковок Пеноплекс Комфорт, толщиной 50 мм, думаю пустить его на это дело.
На какую глубину положить пеноплекс? Прямо над канализационной трубой (водопроводная идет рядом с ней) или повыше?
Есть мысль, что может имеет смысл трубу канальи песком немного обсыпать в траншее, прежде чем грунтом засыпать и утеплять поверху ЭППС и отмосткой. Хотя под утепленной отмосткой по идее промерзать грунт уже не должен и трубу деформировать тоже не будет.
Богашево
Я уже писал про свои дела. Вода с глубины 2,5 м заходит под фундамент и выходит под домом в месте будущего подполья в энергофлексе диаметром около 100 мм. На торец сделал колпак из энергофлекса чтобы закрывать выход. Внутрь вставил саморегулирующийся кабель 22Вт/м. Метра 2,5 кабеля. В таком виде пережил 2 зимы. Вода доступна круглый год. В доме ещё не живу. Перемерзала несколько раз по забывчивости-не включал обогрев и за неделю перехватывало. Включал кабель и через 1-2 часа вода уже текла. Приматывать кабель не советую-нынче под весну кабель закоротил на хвосте. Почему не знаю. Вытащил, откусил пару сантимов обгоревших, заизолировал и вставил его на место. Всё заработало. Подключать обязательно через небольшой автомат-на 3-6А, чтобы при КЗ он отключил.
Преимущества использования
Цокольный сайдинг для отделки свайного фундамента обладает определенными достоинствами:
- доступная стоимость – материал может приобрести каждый застройщик;
- устойчивость к воздействиям механического характера – если свайный фундамент отделать таким материалом, он будет способен выдерживать сильные удары;
- биологическая защищенность – материал не подвергается негативным воздействиям насекомых, плесени, грибка и грызунов;
- сайдинговые панели способны сохранять свои цветовые гаммы долгий эксплуатационный период даже под воздействием ультрафиолетового излечения
- продолжительный срок службы – ряд производителей гарантирует, что их сайдинговые панели могут эксплуатироваться на протяжении сорока пяти – пятидесяти лет;
- монтаж цокольного сайдинга на свайный фундамент можно выполнять своими руками;
- панельный материал отличается универсальностью применения.
Для панелей из винилового материала отмечается ряд недостатков. Такой сайдинг способен от температурных воздействий претерпевать линейные изменения. Кроме того, материал легко воспламеняется.
Чтобы отделка свайного фундамента сайдингом получилась качественной, необходимо выбрать правильный облицовочный материал
При покупке специалисты рекомендуют обратить внимание на определенные особенности:
- стоимость – чем выше цена, тем качественней материал;
- стыковка – сложите пару элементов – стыковочного шва не должно быть видно;
- крепление – на панелях не должно быть трещин или сколов, иначе они могут отваливаться не только во время эксплуатации, но еще на этапе выполнения монтажных работ;
- качественное состояние покрытия – сайдинговые панели окрашиваются равномерно.
Если воспользоваться этими правилами выбора, можно найти отличный облицовочный материал, способный прослужить вам долгое время.
Цены на свайно-винтовой фундамент
Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-89 1650 мм | 1650 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2780 ₽ |
| СВС-89 1800 мм | 1800 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2840 ₽ |
| СВС-89 2000 мм | 2000 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 3180 ₽ |
| СВС-89 2500 мм | 2500 мм | 3.5 мм | 250 мм | 300 ₽ | 940 ₽ | 3690 ₽ |
| СВС-89 3000 мм | 3000 мм | 3.5 мм | 250 мм | 300 ₽ | 1090 ₽ | 3980 ₽ |
| СВС-89 3500 мм | 3500 мм | 3.5 мм | 250 мм | 300 ₽ | 1190 ₽ | 4480 ₽ |
| СВС-89 4000 мм | 4000 мм | 3.5 мм | 250 мм | 300 ₽ | 1290 ₽ | 4980 ₽ |
| СВС-89 4500 мм | 4500 мм | 3.5 мм | 250 мм | 300 ₽ | 1390 ₽ | 5280 ₽ |
| СВС-89 5000 мм | 5000 мм | 3.5 мм | 250 мм | 300 ₽ | 1490 ₽ | 5780 ₽ |
| СВС-89 5500 мм | 5500 мм | 3.5 мм | 250 мм | 300 ₽ | 1590 ₽ | 6280 ₽ |
| СВС-89 6000 мм | 6000 мм | 3.5 мм | 250 мм | 300 ₽ | 1690 ₽ | 6880 ₽ |
| СВС-89 6500 мм | 6500 мм | 3.5 мм | 250 мм | 300 ₽ | 1790 ₽ | 7580 ₽ |
| СВС-89 7000 мм | 7000 мм | 3.5 мм | 250 мм | 300 ₽ | 1890 ₽ | 8180 ₽ |
| СВС-89 7500 мм | 7500 мм | 3.5 мм | 250 мм | 300 ₽ | 1990 ₽ | 8480 ₽ |
| СВС-89 8000 мм | 8000 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 8980 ₽ |
| СВС-89 8500 мм | 8500 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 9180 ₽ |
| СВС-89 9000 мм | 9000 мм | 3.5 мм | 250 мм | 300 ₽ | 2190 ₽ | 9480 ₽ |
Примерные цены винтовых свай 89 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-108 1650 мм | 1650 мм | 3.5 мм | 300 мм | 350 ₽ | 940 ₽ | 2980 ₽ |
| СВС-108 1800 мм | 1800 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3050 ₽ |
| СВС-108 2000 мм | 2000 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3590 ₽ |
| СВС-108 2400 мм | 2400 мм | 3.5 мм | 300 мм | 350 ₽ | 1050 ₽ | 3990 ₽ |
| СВС-108 3000 мм | 3000 мм | 3.5 мм | 300 мм | 350 ₽ | 1190 ₽ | 4530 ₽ |
| СВС-108 3500 мм | 3500 мм | 3.5 мм | 300 мм | 350 ₽ | 1350 ₽ | 4990 ₽ |
| СВС-108 4000 мм | 4000 мм | 3.5 мм | 300 мм | 350 ₽ | 1390 ₽ | 5730 ₽ |
| СВС-108 4500 мм | 4500 мм | 3.5 мм | 300 мм | 350 ₽ | 1490 ₽ | 6430 ₽ |
| СВС-108 5000 мм | 5000 мм | 3.5 мм | 300 мм | 350 ₽ | 1590 ₽ | 6930 ₽ |
| СВС-108 5500 мм | 5500 мм | 3.5 мм | 300 мм | 350 ₽ | 1690 ₽ | 7530 ₽ |
| СВС-108 6000 мм | 6000 мм | 3.5 мм | 300 мм | 350 ₽ | 1790 ₽ | 8130 ₽ |
| СВС-108 6500 мм | 6500 мм | 3.5 мм | 300 мм | 350 ₽ | 1890 ₽ | 8730 ₽ |
| СВС-108 7000 мм | 7000 мм | 3.5 мм | 300 мм | 350 ₽ | 1990 ₽ | 9330 ₽ |
| СВС-108 7500 мм | 7500 мм | 3.5 мм | 300 мм | 350 ₽ | 2090 ₽ | 9830 ₽ |
| СВС-108 8000 мм | 8000 мм | 3.5 мм | 300 мм | 350 ₽ | 2190 ₽ | 9990 ₽ |
| СВС-108 8500 мм | 8500 мм | 3.5 мм | 300 мм | 350 ₽ | 2290 ₽ | 10230 ₽ |
| СВС-108 9000 мм | 9000 мм | 3.5 мм | 300 мм | 350 ₽ | 2390 ₽ | 10430 ₽ |
| СВС-108 1650 мм | 1650 мм | 4 мм | 300 мм | 350 ₽ | 850 ₽ | 3190 ₽ |
| СВС-108 1800 мм | 1800 мм | 4 мм | 300 мм | 350 ₽ | 915 ₽ | 3315 ₽ |
| СВС-108 2000 мм | 2000 мм | 4 мм | 300 мм | 350 ₽ | 950 ₽ | 3790 ₽ |
| СВС-108 2400 мм | 2400 мм | 4 мм | 300 мм | 350 ₽ | 1050 ₽ | 4390 ₽ |
| СВС-108 3000 мм | 3000 мм | 4 мм | 300 мм | 350 ₽ | 1190 ₽ | 4990 ₽ |
| СВС-108 3500 мм | 3500 мм | 4 мм | 300 мм | 350 ₽ | 1250 ₽ | 5590 ₽ |
| СВС-108 4000 мм | 4000 мм | 4 мм | 300 мм | 350 ₽ | 1390 ₽ | 5990 ₽ |
| СВС-108 4500 мм | 4500 мм | 4 мм | 300 мм | 350 ₽ | 1450 ₽ | 6390 ₽ |
| СВС-108 5000 мм | 5000 мм | 4 мм | 300 мм | 350 ₽ | 1550 ₽ | 6790 ₽ |
| СВС-108 5500 мм | 5500 мм | 4 мм | 300 мм | 350 ₽ | 1650 ₽ | 7490 ₽ |
| СВС-108 6000 мм | 6000 мм | 4 мм | 300 мм | 350 ₽ | 1750 ₽ | 7990 ₽ |
| СВС-108 6500 мм | 6500 мм | 4 мм | 300 мм | 350 ₽ | 1850 ₽ | 8690 ₽ |
| СВС-108 7000 мм | 7000 мм | 4 мм | 300 мм | 350 ₽ | 1950 ₽ | 9290 ₽ |
| СВС-108 7500 мм | 7500 мм | 4 мм | 300 мм | 350 ₽ | 2050 ₽ | 9990 ₽ |
| СВС-108 8000 мм | 8000 мм | 4 мм | 300 мм | 350 ₽ | 1890 ₽ | 10490 ₽ |
| СВС-108 8500 мм | 8500 мм | 4 мм | 300 мм | 350 ₽ | 2250 ₽ | 10990 ₽ |
| СВС-108 9000 мм | 9000 мм | 4 мм | 300 мм | 350 ₽ | 2350 ₽ | 11190 ₽ |
Примерные цены винтовых свай 108 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-133 1650 мм | 1650 мм | 4 мм | 350 мм | 390 ₽ | 1150 ₽ | 4130 ₽ |
| СВС-133 1800 мм | 1800 мм | 4 мм | 350 мм | 390 ₽ | 1190 ₽ | 4230 ₽ |
| СВС-133 2000 мм | 2000 мм | 4 мм | 350 мм | 390 ₽ | 1250 ₽ | 4630 ₽ |
| СВС-133 2500 мм | 2500 мм | 4 мм | 350 мм | 390 ₽ | 1290 ₽ | 5370 ₽ |
| СВС-133 3000 мм | 3000 мм | 4 мм | 350 мм | 390 ₽ | 1350 ₽ | 6330 ₽ |
| СВС-133 3500 мм | 3500 мм | 4 мм | 350 мм | 390 ₽ | 1390 ₽ | 6770 ₽ |
| СВС-133 4000 мм | 4000 мм | 4 мм | 350 мм | 390 ₽ | 1490 ₽ | 7470 ₽ |
| СВС-133 4500 мм | 4500 мм | 4 мм | 350 мм | 390 ₽ | 1590 ₽ | 8570 ₽ |
| СВС-133 5000 мм | 5000 мм | 4 мм | 350 мм | 390 ₽ | 1740 ₽ | 9620 ₽ |
| СВС-133 5500 мм | 5500 мм | 4 мм | 350 мм | 390 ₽ | 1790 ₽ | 10570 ₽ |
| СВС-133 6000 мм | 6000 мм | 4 мм | 350 мм | 390 ₽ | 1940 ₽ | 11720 ₽ |
| СВС-133 6500 мм | 6500 мм | 4 мм | 350 мм | 390 ₽ | 2050 ₽ | 12430 ₽ |
| СВС-133 7000 мм | 7000 мм | 4 мм | 350 мм | 390 ₽ | 2150 ₽ | 12830 ₽ |
| СВС-133 7500 мм | 7500 мм | 4 мм | 350 мм | 390 ₽ | 2250 ₽ | 13090 ₽ |
| СВС-133 8000 мм | 8000 мм | 4 мм | 350 мм | 390 ₽ | 2310 ₽ | 13290 ₽ |
| СВС-133 8500 мм | 8500 мм | 4 мм | 350 мм | 390 ₽ | 2350 ₽ | 13430 ₽ |
| СВС-133 9000 мм | 9000 мм | 4 мм | 350 мм | 390 ₽ | 2540 ₽ | 13820 ₽ |
Примерные цены винтовых свай 133 диаметра
Устройство монолитного ж/б фундамента на винтовых сваях
Монолитный фундамент делается для зданий, стены которых планируется выполнить из пенобетонных блоков. Это значительно уменьшает нагрузку от стен сооружения, но увеличивается давление на винтовые сваи от самого фундамента.
Монолитный фундамент напоминает ленточный, но висящий над поверхностью и опирающийся на оголовки. Расчёт выполняется как для железобетонной балки, закреплённой с двух концов
Здесь важно правильно рассчитать геометрические размеры ростверка, необходимое количество и диаметр несущей арматуры
Важно! Проект монолитного железобетонного фундамента выполняйте только в проектных организациях. Технология процесса такая:. Технология процесса такая:
Технология процесса такая:
Внутрь винтовых свай опускается арматура расчётного сечения и количества. Из щитов или досок изготавливается висячая опалубка под ростверк. Внутри монтируется несущая и конструкционная арматура, перевязывается с арматурой в свае.
Производится заливка ростверка и свай одновременно и беспрерывно за один проход бетоном с наполнителем из мелких фракций щебня до проектной отметки
Важно во время заливки в ростверке уплотнять бетон вибратором, а внутри сваи куском арматуры. Остаётся снять опалубку, проверить фундамент на горизонтальность и по диагоналям
Соединение труб
Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.
Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.
Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.
Нужна ли обвязка свайно-винтового фундамента
Конструкция свайного фундамента состоит из элементов:
- Сваи. Используются забиваемые или винтовые типы строительного материала. В дальнейшем сваи будут выполнять роль опоры для других деталей будущей конструкции;
- Обвязки. Основа для строительных работ по монтажу.
Несущая способность свайных элементов является незначительной. Возможность бруса выдерживать вертикальные нагрузки зависит от ряда факторов:
- Технические характеристики строительного материала;
- Характеристика грунта на участке, где планируется вести строительство.
Как правило, сваи представляют собой металлическую трубу с лопастью, выполненной из стали (их может быть одна или несколько), что позволяет не вбивать брус в землю, а завинчивать его. Свая достигает неподвижного слоя грунта, расположенного ниже точки промерзания. В результате фундамент свайный с обвязкой на глубину промерзания находится на одном месте, даже при сильных колебаниях температуры.
Благодаря простоте монтажа, обвязка свайно-винтового фундамента возводится без использования тяжелой строительной техники. Достаточно 2-3 человека, чтобы за день установиться все трубы. Соблюдение технологических требований – это залог прочности и надежности фундамента и всей конструкции в целом.
Как происходит обвязка свайного фундамента, схема:
Особенности литых винтовых свай

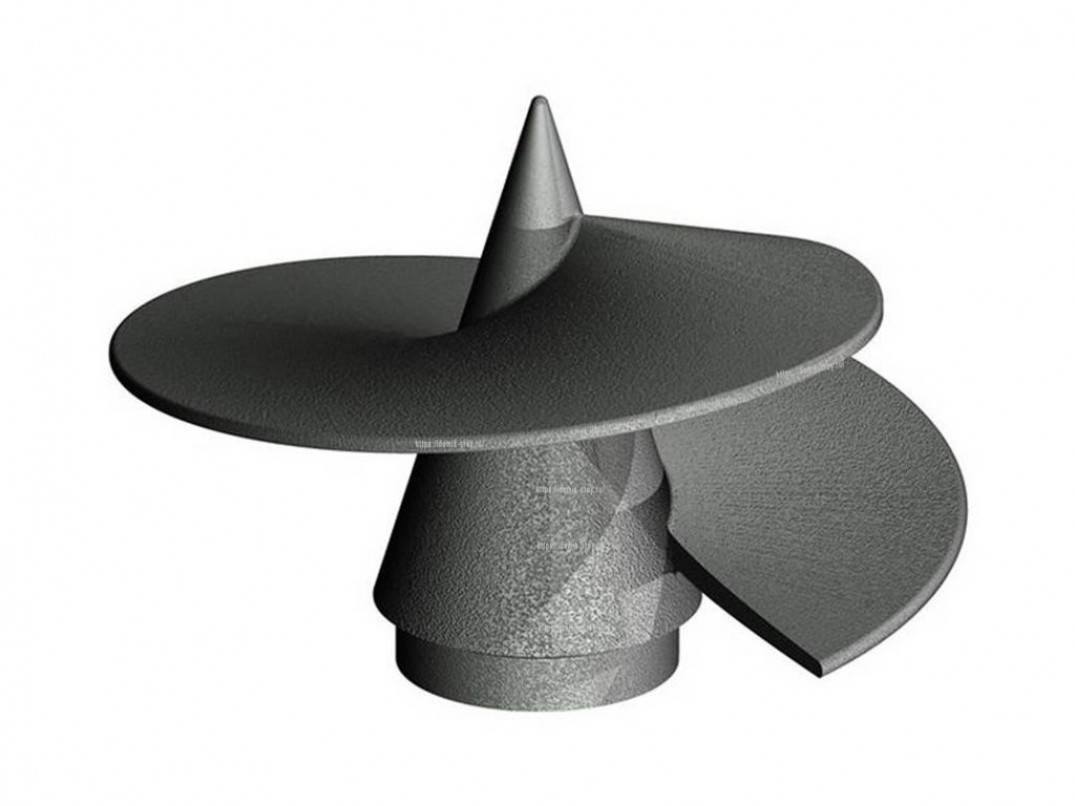

Для изготовления литых наконечников для винтовых свай используются высокопрочные легированные стали и технология точной вакуумной формовки. Чтобы повысить прочность материала, все изделия проходят дополнительно тепловую обработку, а затем привариваются к стальной свае. Выпускаемые промышленными предприятиями, сваи с литыми наконечниками имеют лопасть большой толщины и точные параметры.
Литые винтовые сваи стоят дороже сварных, однако, этот недостаток компенсируется высоким качеством и продолжительным периодом эксплуатации. Изделия сертифицируются производителем и реализуются с техническим паспортом, в котором указываются технические характеристики.
Разводка водопровода в каркасном доме своими руками
Водоснабжение каркасного дома имеет важное преимущество: всю разводку можно спрятать под декоративными панелями. Важно обеспечить целостность утеплителя, чтобы коммуникации не промерзли зимой
Возводя каркасный дом, нужно заранее подумать, каким образом установить трубы водоснабжения.
Их можно монтировать:
- внутри каркасной постройки;
- в полу;
- под плинтусами;
- в перекрытиях;
- поверх стен.
Подведение воды на второй этаж каркасного дома
При строительстве каркасного жилища каждый человек учитывает особенности своего дома. Лучшее решение – вмонтировать трубы водоснабжения между стеной и гипсокартоном. В случае аварии не придется разрушать всю стену каркасного дома. Коротко поэтапная работа выглядит следующим образом:
- создание плана систем водоснабжения и канализации, определение источников воды, «мокрых зон»: кухни, санузлов, прачечной, котельной и других. Эту работу желательно выполнить на этапе планирования строительства. При необходимости план согласуется с уполномоченными органами;
- в соответствии с планом происходит закупка материалов. Также на этом этапе желательно выкопать сливную яму, оборудовать септик;
- монтаж. В каркасном доме практичнее использовать полипропиленовые трубы, а крепления всех систем должны соответствовать несущим качествам стены;
- предварительная проверка. Ее нужно выполнить до чистовой отделки, чтобы в случае течи не нужно было вскрывать стены и переделывать ремонт.
Материалы для труб: преимущества пластика
При монтаже современного водопровода чаще всего используются трубы из пластика. Они обладают рядом преимуществ перед другими материалами:
- надежность;
- комфорт в использовании и установке;
- легкость.
В последнее время практически не используются металлопластиковые и металлические трубы. Объясняется это их высокой ценой, а также гораздо меньшей практичностью. Кроме того такие материалы требуют использования сварочного оборудования в процессе монтажа.
При организации системы водоснабжения с использованием труб из пластика не требуется особых знаний. Для ввода канализации и холодной воды в дом с их использованием достаточно обжимного оборудования. Работать с такими материалами может и обычная бригада строителей. Пластиковые трубы можно спрятать в отделку. Единственное условие – в местах возможных колебаний температур требуется создать изгибы, которые предотвратят прорывы в будущем.
Основные правила для монтажа канализационной системы
Схематика системы канализации
При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:
- Вид и расположение сборника или септика.
- Круглый год ли будет использоваться система;
- Количество потребителей;
- Обслуживание – профессиональное или самостоятельное.
Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.
Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.
Обвязка свай:
основные способы и особенности их применения
Если в качестве фундамента для будущего строения выбран свайный фундамент, то сразу возникает множество вопросов: какие сваи выбрать, как правильно обвязать сваи, чем обвязать сваи? В этой статье я постараюсь дать ответы на эти вопросы.
Итак, по порядку. Если у вас дом из бревна или бруса, и сваи стоят на ровном участке, то может быть вполне достаточно свай с оголовками. Обвязкой в этом случае будут служить нижние венцы будущего дома. Но что делать если дом каркасный, или из сип панелей, или же дом из бруса или бревна, но с каркасными перегородками? В этом случае необходимо обвязать сваи материалом, который не даст сваям “гулять” во время бокового пучения грунтов, и не даст провиснуть стенам на пролётах, больше ширины установки стоек.
Вариантов обвязки достаточно много, но мы остановимся на основных: двутавр, швеллер, брус, бетон (рис. 1). При этом в качестве свай могут быть использованы винтовые сваи, буронабивные сваи, бетонные столбы и т.д.
При выборе в качестве опоры, буронабивных свай (рис. 2), во время заливки можно будет выпустить из сваи шпильку диаметром 14-16мм или арматуру. Так как такие сваи диаметром от 200мм, то им обычно не требуются оголовки и можно укладывать обвязку из бруса или делать ростверк сразу поверх свай.
Если в качестве свай выбраны винтовые сваи, то для обвязки деревом будут нужны оголовки свай. Они могут быть круглые, овальные, квадратные, прямоугольные с усилением и без, с поддержкой или с дополнительным упором. Но обычно используются квадратные, размером 20х20см, это оптимальный размер, у него достаточно большая площадь опоры как для углов, так и для пересечений и стыков, он не большой и не маленький (рис. 3-5).
При использовании в качестве обвязки металлического швеллера, двутавра и т.д., его приваривают сразу к залитой бетоном свае. Также обычно при выборе металла, сваи обвязывают швеллером шириной 16см (см. картинку ниже), реже двутавром, ввиду его большей цены и неудобства монтажа на стыках, так как приходится достаточно много фигурно вырезать, а потом приваривать. По несущей способности, двутавр конечно более выгоден, но при нетяжёлом доме и шаге свай менее 3м, может быть достаточно и швеллера 16см. Я всегда заказчикам рекомендую швеллер, и объясняю, как и писал выше, что швеллер не даст сваям “гулять” во время морозного пучения грунтов, а дополнительно уложенный сверху брус, хотя бы 15х15см, уменьшит прогиб примерно в 2-4 раза, в зависимости от длинны пролёта и его нагруженности.
Если вы в качестве обвязки выбрали брус, то есть несколько вариантов обвязки: брус в один ряд, брус в 2 ряда со сдвигом и с перехлестом запилов или составной брус. В качестве составного бруса используются доски, установленные на ребро и сколоченные в шахматном порядке (см. картинки ниже). Преимущество такого метода в том, что мы достаточно равномерно соединяем обвязку и равномерно распределяем нагрузку по свае и всему её оголовку. Минус данной технологии в том, что приходится достаточно долго всё размечать и подгонять, а потом много сколачивать и связывать, в большинстве случаев на болты или шпильки. При таком методе желательно использовать хорошо обработанные сухие доски, чтобы на этапе стройки между ними не заложить плесень и грибок.
При выборе в качестве обвязки бруса (см. картинки ниже), необходимо сделать правильный запил. Правило гласит: максимально нагруженный брус запиливается сверху, а менее нагруженный запиливается снизу (рис. 5 – тёмный брус нагруженный, светлый менее нагруженный). При использовании обвязки в два бруса, запилы повторяются с точностью до наоборот и стыки по длине сдвигаются на соседнюю сваю. Также последнее время при появлении хорошего крепежа очень часто стали использовать запилы в 1/2 или 3/4 дерева не по высоте как всегда, а по толщине (рис. 4) или вариант запила под углом (рис. 6). В этих вариантах надо использовать шпильки и/или длинные и прочные саморезы. Метод опять же сложен ввиду необходимости высокой точности запилов, стыковки дерева как между собой, так и с оголовками свай.
Для прикручивания бруса к оголовкам обычно используют шпильки диаметром 8-12мм или сантехнические болты диаметром 10-12мм и длинной 100-150мм. Неудобство работы со шпильками в том, что приходится сверлить отверстия в брусе под них, сверлом длинной 20см, снизу, через оголовок. А если сложить сверло 20см+30см дрель и всего 30-40см просвет между оголовком сваи и землёй, то это становится большой проблемой. Под болты же достаточно сверла диаметром 6мм и длиной 10см, со сверлением под небольшим углом.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Утепление трубопровода
Делая водоснабжение частного дома из колодца и скважины трубопровод можно заложить на совсем небольшой глубине — 40-50 см — этого вполне достаточно. Только укладывать трубы в такую неглубокую траншею нужно утепленными. Если хотите сделать все основательно, то дно и бока траншеи выкладываете каким-либо строительным материалом — кирпичом или строительными блоками. Сверху все прикрывается плитами.
Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром
При желании можно засыпать грунт и посадить однолетники — при необходимости грунт легко снять и свободный доступ к трубопроводу обеспечен.
Утеплитель для водопроводных труб
Использовать можно два типа утеплителей:
- специальные энергосберегающие оболочки, сформованные в виде труб, их еще называют «скорлупа для труб»;
- рулонный материал — обычный утеплитель в виде рулонов, который используют для стен, кровли и т.п.
Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:
- Пенополистирол — множественные гранулы сплавляются между собой. Получается довольно жесткий и прочный материал с хорошими теплоизолирующими характеристиками.
- Экструдированный пенополистирол — ячейки материала имеют закрытую структуру (маленькие шарики). Это придает материалу еще и водоотталкивающие свойства, а также более высокие теплоизолирующие свойства. Это — один из лучших материалов с высокой степенью изоляции, но его недостаток — высокая цена.
- Пенопласт — один из вариантов пенополистирола — имеет неплохие характеристики по теплоизоляции, но отличается небольшой прочностью. Потому нуждается в защите — давления не выносит. Зато стоит немного. Если укладывать трубы будете в траншею со стенками из кирпича или бетона, его вполне можно использовать.
Никто не мешает перестраховаться и использовать два слоя утепления
Утепление труб водоснабжения в частном доме делают с использованием теплоизоляции
У минеральной ваты — стекловаты и каменных ват — есть один существенный недостаток: они гигроскопичны. Впитывая воду они теряют большую часть своих теплоизолирующих свойств. После высыхания они восстанавливаются лишь частично. И еще очень неприятный момент, если мокрая минеральная вата замерзает, она после размерзания превращается в труху. Чтобы этого не произошло, эти материалы требуют тщательной гидроизоляции. Если вы не можете гарантировать отсутствие влаги, лучше используйте другой материал.
