Как заставить оборудование работать и ничего не взорвать Запуск электродов розжига для газовых котлов

Какой вариант выбрать?

Чтобы ответить на этот вопрос, необходимо учесть множество параметров, включая вопросы финансов, проблем с электроэнергией на участке, элементарного удобства. Если бюджет на приобретение котельного оборудования ограничен – выбирайте пьезорозжиг без раздумий. Газовый котел при прочих равных параметрах с этим типом пожига будет стоить дешевле. Если бюджет не ограничен – лучше вложиться в удобство и комфорт эксплуатации.

Но не стоит забывать о проблемах с электроэнергией. Удобство электророзжига полностью нивелируется при отсутствии электричества в доме, поскольку вы попросту будете сидеть без отопления.

Что же до безопасности в эксплуатации, то оба варианта современного котельного оборудования оснащаются защитными системами в полной мере. Поэтому, за несчастные случаи при работе котла отопления на газе переживать не стоит.

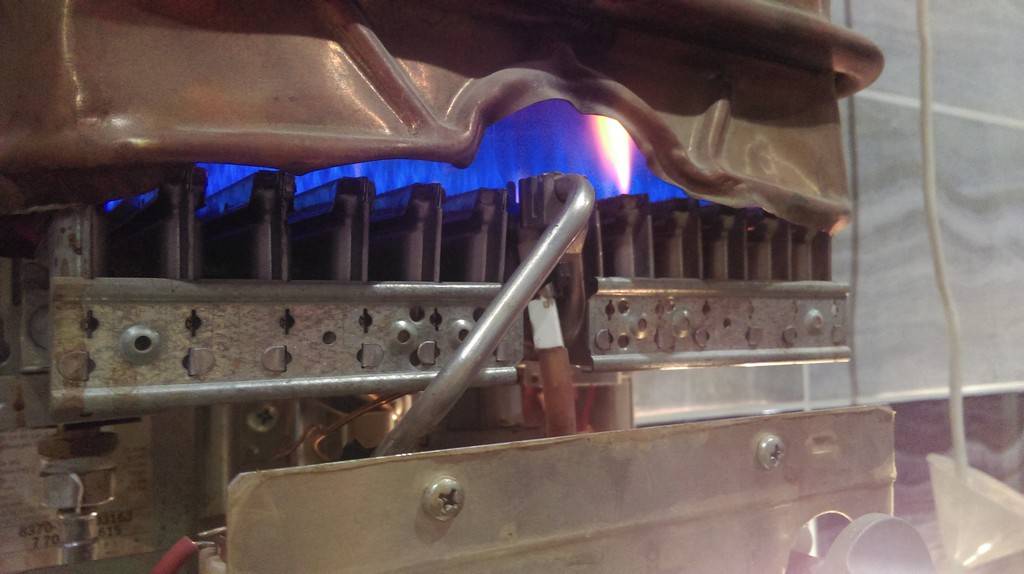

Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.

Типы газовых горелок

Газовые котлы отличаются типом камеры сгорания. Бывает открытая топка – которая должна оснащаться дымоходом для вывода продуктов сгорания. Воздух для процесса горения в открытой топке поступает из окружающей среды. Поэтому агрегаты с такой камерой сгорания устанавливают в специально выделенную топочную.

Газовые котлы с закрытой топкой отличаются от открытого варианта. Горелка находится внутри закрытого корпуса. Поступление воздуха к горелке и вывод дыма наружу обеспечивается за счет небольшого коаксиального дымохода.

Газовые горелки различают по типу топлива, на котором они работают:

  • для природного газа;
  • для сжиженного топлива;
  • универсальные.

Большинство газовых котлов оборудованы универсальной горелкой, которая может работать как на природном, так и на сжиженном топливе.

По количеству уровней мощности горелочные устройства делятся на:

  • одноступенчатые – способны работать только в одном режиме;
  • двухступенчатые – имеют два уровня мощности;
  • модуляционные – способны плавно регулировать силу пламени в нескольких режимах.

Какой вариант выбрать?

Чтобы ответить на этот вопрос, необходимо учесть множество параметров, включая вопросы финансов, проблем с электроэнергией на участке, элементарного удобства. Если бюджет на приобретение котельного оборудования ограничен — выбирайте пьезорозжиг без раздумий. Газовый котел при прочих равных параметрах с этим типом пожига будет стоить дешевле. Если бюджет не ограничен — лучше вложиться в удобство и комфорт эксплуатации.

Но не стоит забывать о проблемах с электроэнергией. Удобство электророзжига полностью нивелируется при отсутствии электричества в доме, поскольку вы попросту будете сидеть без отопления.

Что же до безопасности в эксплуатации, то оба варианта современного котельного оборудования оснащаются защитными системами в полной мере. Поэтому, за несчастные случаи при работе котла отопления на газе переживать не стоит.

Предварительные работы

Перед тем как зажечь газовый котел необходимо проверить его на наличие утечек – выполнить опрессовку. Сделать это можно двумя способами: наполнением системы водой или с помощью воздушного компрессора. Процесс состоит из следующих этапов:

  • открывают кран, который отвечает за наполнение системы теплоносителем;
  • медленно наполняют радиаторы водой, пока давление в системе не достигнет показателя давления в 2 атмосферы;
  • закрывают кран и ожидают около часа;
  • если давление осталось на том же уровне, значит все нормально; если показатель на манометре снизился, есть утечка – нужно найти ее и устранить.

Проверка системы отопления воздухом целесообразна в том случае, если Вы в ближайшее время не собираетесь пользоваться ею. Это избавит от необходимости спускать воду из системы

Если же после опрессовки планируется запустить газовый котел в работу, лучше сразу заполнить радиаторы теплоносителем.Обратите внимание! Проверку герметичности отопительной системы можно проводить только, если температура в помещении выше нуля. Перед тем как зажечь старый газовый котел, которым давно не пользовались, следует тщательно промыть его теплообменники, прочистить горелочное устройство, а также протереть корпус

Промывку системы отопления проводят при помощи нагнетания воды под давлением. Промыть желательно не только старую, но и новую отопительную систему, так как в процессе монтажа внутрь радиаторов нередко попадает мусор.

Почему не зажигается газовый котел?

Газовый котел не набирает температуру – причины и методы их устранения

Как самому починить поджиг

Самостоятельный ремонт бытовой техники или ее комплектующих – довольно рисковое мероприятие, поскольку вероятность усугубить проблему достаточно велика. Починить электроподжиг газового котла, не имея специальных знаний и навыков, очень сложно. Устройство может выйти из строя из-за попадания на него воды или жира, скачка напряжения, небрежного отношения.

Главный признак неисправности приспособления – отсутствие искры. Если искра есть, но разжечь пламя не удается, необходимо прочистить контактные места конфорки и свечи. Если поломан блок электроподжига, следует проверить токоведущие дорожки и сопротивление обмоток. В ходе починки поджига могут понадобиться новые комплектующие.

Что можно сделать самостоятельно

Последовательность первых действий во всех случаях одинакова:

  1. Котел отключается от электросети, а газовый кран полностью перекрывается.
  2. Проводится визуальный осмотр — на предмет возможных засорений, механических повреждений.
  3. Если камера сгорания открытая, можно просто зажечь спичку или зажигалку и подержать пламя рядом с отверстиями, через которые воздух подается в горелку. Если тяга не засорена, язычок сразу отклонится в сторону отверстий, а пламя будет гореть ровно. Если пламя отклоняется слабо, значит, есть большие засорения.
  4. Также можно сделать выводы и по работе котла. Если он довольно сильно гудит, а цвет пламени ближе к бесцветному, значит, тяга слишком сильная – ее нужно уменьшить.

Подобные проблемы могут возникнуть в самом начале эксплуатации котла – в случае неправильного монтажа, с отклонениями от представленной ниже схемы.

Виды горелок

По своим конструктивным, функциональным отличиям горелочные устройства делятся:

По назначению:

  • для промышленного оборудования большой мощности
  • для оборудования бытового назначения.

По используемому типу топлива:

  • устройства для природного газа;
  • устройства для сжиженного газа;
  • универсальные устройства.

По регулировке пламени:

  • одноступенчатые – способны работать на включение/выключение;
  • двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
  • модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.

По принципу работы:

  1. инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
  2. вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на: — вихревые (отверстия форсунок круглой формы) — прямоточные (форма узкой щели круглого/прямоугольного сечения).
  3. диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.

Почему может не работать поджиг

Электроподжиг считается одним из самых уязвимых элементов газового котла, поскольку именно он чаще других комплектующих выходит из строя. Причинами поломки могут служить ошибки, допущенные при эксплуатации прибора, износ деталей или механические повреждения. Обнаружив, что поджиг не работает, в первую очередь нужно удостовериться в том, что он подключен к электросети, а в ней есть напряжение. Если с источником питания все в порядке, а устройство по-прежнему не функционирует, причина может заключаться в неисправности блока питания или кнопки, повреждении провода. Для диагностики поломки понадобится тестер, он позволяет проверить наличие проводимости.

Порядок розжига газовых настенных или напольных котлов

Перед запуском необходимо проверить исправность газоходов, обмуровки, оборудования, убедиться в отсутствии посторонних предметов в топке и наличии нормального протока воды через котёл. Способ розжига отопительных котлов зависит от их конструкционных особенностей, характеристик и типа.

Внимание! Перед растопкой агрегата с пьезоподжигом следует проверить тягу пламенем. Котёл разжигают, действуя по схеме:

Котёл разжигают, действуя по схеме:

  • Снять рычаг безопасности с кнопки запальника.
  • Зафиксировать ручку автоматики по часовой стрелке до упора.
  • Подать газ и поднести пламя к горелке запального фитиля.
  • Нажать на запальную кнопку до упора.

Фото 2. Финальный этап запуска газового котла Лемакс с автоматикой 630 EURO SIT.

Хлопок, треск, шипение при поджиге

О поступлении газа в запальное устройство свидетельствует характерное шипение. Газ воспламенится со слабым треском, рычаг достигнет кнопки, и она остановится в нажатом состоянии. Время нагревания биметаллической пластины индивидуально для каждого котла. Если запальник не зажёгся, вышеописанные действия повторяют спустя 1—2 минуты.

Важно! При розжиге котла главное — не загазовать топку. Нужно давать время на вентиляцию

При погасании фитиля должна сработать автоматика безопасности. Рычаг сползает в течение 1 минуты и освобождает кнопку запальника.

При выборе газового оборудования важно учитывать площадь помещения, цели приобретения (обогрев и приготовление горячей воды, только отопление). Жителям местностей, где часто возникают перебои с электричеством, лучше остановиться на не энергозависимых газовых котлах

Коды ошибок при поломке котла Навьен

Прежде чем начинать ремонтировать газовый котел Навьен собственными силами, нужно подумать, а если ли опыт и навык. Ведь важна внимательность, аккуратность и понимание того, что делаешь. Конечно, некоторые простые неисправности можно устранить собственными руками, но не более того.

Все работы внутри котла, а котел считается оборудованием повышенной опасности, должен производить специалист сервисного центра.

Нарушение этого правила автоматически переводит ответственность за все последствия на владельца. Для безопасности все сложные работы по подключению, регулировке и ремонту должен делать мастер по ремонту газовых котлов, который имеет лицензию.

Итак, коды ошибок, которые могут появиться на дисплее котла NAVIEN 24:

  1. 01Е – сигнализирует о перегреве оборудования;
  2. 02Е — мало теплоносителя в системе отопления, неисправность датчика или обрыв цепи. Если двухконтурный котел навьен ошибка 02 появилась на дисплее, то возможные причины следующие:
  3. не работает циркуляционный насос;
  4. не работает датчик протока;
  5. закрыт отопительный кран.

Сломался котел Навьен ошибка 02 как устранить эту проблему? Да очень просто. Последовательно, по каждому пункту пройтись и проверить, а при наличии проблемы устранить. Например, пункт первый — проверяем наличие воздуха в системе. Если есть, то стравливаем. Переходим ко второму пункту и т. д.

03Е – нет сигнала о наличии пламени. Возможен обрыв цепи датчика.

Ошибка 03Е

Двухконтурный котел Навьен ошибка 03 как устранить эту ошибку? Ошибка, имеющая код 03Е относится к сложным неисправностям. Чтобы диагностировать и устранить эту неисправность, нужны опыт, знания и измерительные приборы.

Алгоритм действий при ошибке 03Е:

  • Для начала нужно проверить входящее давление газа в газовый котел Navien Ace, которое должно быть в пределах 10 – 25 мбар для NG и составлять 28 -37 мбар для LPG.
  • Иногда не поступает газ на газовый котел Навьен неисправности газового клапана устраняются заменой.
  • Неисправен трансформатор розжига. При такой неисправности нужно определить, что неисправно, трансформатор или блок управления. Для этого нужно иметь измерительные приборы. Первичная обмотка трансформатора – 1,4 кОм.
  • Возможно повреждение или осаждение сажи, которая электропроводна, на электроде. Тщательно протереть, если не поможет, то заменить электроды. Возможен обрыв сигнальных проводов от блока управления. Заменить комплект. При пуске котла можно попробовать перекрыть воздушный поток от вентилятора приблизительно наполовину. Возможен сбой платы управления. Попробовать сделать перезапуск, если не поможет, то отремонтировать или заменить плату управления.

О других ошибках при неисправности котла Навьен

Коды ошибок, которые выдает блок управления газового котла Навьен, многочисленны. Они все отражены в инструкции для того, чтобы при вызове специалиста на ремонт газовых котлов Навьен сообщить этот код мастеру. Мастер, выезжая на дом, будет ориентироваться, что вышло из строя, и как восстановить газовый котел Navien цена ремонта будет зависеть от его сложности и стоимости комплектующих деталей. В статье даны только 3 кода, все эти ошибки можно попытаться устранить самостоятельно. Остальные коды сигнализируют о более сложных неисправностях, устранение которых требует знаний, опыта, а также наличия измерительных приборов и новых комплектующих для замены.

Перечень кодов, сигнализирующих о более сложной поломке:

  1. 04Е – короткое замыкание в цепи датчика пламени (ложное сообщение о наличии пламени);
  2. 05Е – неисправность (обрыв) температурного датчика ОВ;
  3. 06Е – короткое замыкание датчика температуры;
  4. 07Е — неисправность датчика ГВС;
  5. 08Е — короткое замыкание (КЗ) датчика ГВС;
  6. 09Е – нарушена работа вентилятора;
  7. 10Е – нарушение в системе дымоудаления;
  8. 13Е – КЗ датчика потока ОВ;
  9. 27Е – обрыв или КЗ в цепи датчика давления воздуха APS;
  10. 15Е – нарушение работы всей системы или блока управления.

Какой газовый котел выбрать – настенный или напольный?

Сегодня на рынке представлены два типа котлов: навесные, то есть котлы, которые крепятся на стену, и традиционные, напольные. И далеко не все понимают между ними разницу.

Навесной отопительный котел

Навесные газовые котлы стоят заметно дешевле напольных, и тому есть несколько причин:

  1. Небольшая мощность, которая редко превышает 100 кВт;
  2. Стальные теплообменники позволяет комплектовать настенные котлы только атмосферными горелками.

Но зато настенные газовые котлы отопления обладают и неоспоримыми преимуществами:

  1. Котлы легкие, компактные, а если выбрать соответствующий вид, то его можно вписать в любой дизайн кухни.
  2. Настенные газовые котлы проще в монтаже, и если дом небольшой, то приобретать мощный напольный котел нет необходимости, только лишние затраты. Для небольшого дома или дачи, такой котел для отопления и горячего водоснабжения подойдет как нельзя лучше.

Таким образом, рекомендация по выбору типа котла здесь такая – исходите из площади дома.

Напольные газовые котлы отопления

Напольные газовые котлы отопления более мощные и обладают широким функционалом. Это создает некоторые неудобства – нужно больше места для его установки, монтаж более сложен, ну и цена выше в 1,5-2 раза.

Но если дом большой, и проблем с местом нет, то напольный газовый котел – единственное решение.

Напольный котлы могут оснащаться стальными или чугунными теплообменниками, причем второй вариант более предпочтителен, чугун не подвержен коррозии, хотя и более хрупок.

Некоторые модели напольных котлов могут работать как на газе, так и на жидком топливе, правда, для этого ему нужны наддувные горелки, они дорогие, но позволяют развивать мощность котла до нескольких тысяч кВт.

Как и настенные котлы, напольные могут быть одноступенчатыми, двухступенчатыми и модулированной мощностью. Первый тип работают всегда в одном режиме мощности – максимальном, что неудобно, поскольку осенью и весной теплее, чем зимой. Второй тип более предпочтителен, он позволяет переходить с уровня на уровень, в зависимости от температуры. Третий тип самый лучший, позволяет регулировать мощность котла плавно, от минимума к максимуму. Это позволяет значительно экономить на потреблении топлива и выставлять максимально комфортную температуру дома.

И напольный и настенные котлы могут быть как одноконтурными – греть теплоноситель только для отопления, или двухконтурными, где, помимо отопления, котел еще греет воду для бытовых нужд.

Оснащение газовых котлов

Удобство и безопасность газового отопления характеризуется оснащением газового котла: автоматика на включение/выключение газа, тип розжига и тип дымохода.

Автоматика газовых котлов

Полезная функция, которой оснащаются практически все современные газовые котлы. Автоматика перекрывает газ в случае его прекращения подачи, либо при достижении подачи газа ниже минимального уровня. Автоматика не только отключает котел при отсутствии газа, но и включает его, когда подача газа возобновляется, правда последнее предусмотрено не во всех моделях.

Кроме того, многие современные котлы отопления снабжаются термостатом, и включаются/выключаются исходя из температуры в помещении. Если дом большой, то такая штука может оказаться бесполезной, поскольку в разных комнатах температура может отличаться.

Тип розжига

Почти все современные газовые котлы снабжаются розжигом двух типов: пьезо и электрическим розжигом. Специалисты рекомендуют выбирать котел именно с электрическим розжигом, он не требует постоянного горения запального огня, если электричество отключат, то котел выключится автоматически, тогда как пьезо нужно отключать руками.

Выбираем тип дымохода

Тут все просто, есть газовые котлы с естественной тягой, то есть, традиционные газовые котлы недорогих моделей. Такой котел выводит продукты горения при помощи дымохода, выведенного на крышу, тяга естественная. Второй тип, более современный, удобный и простой – котлы с принудительной тягой, когда тяга создается при помощи коаксиального дымохода и вентилятора. Коаксиальный дымоход состоит из двух труб одна в одной, одна – на подачу свежего воздуха, вторая – на вывод продуктов горения. Коаксиальный дымоход выводиться на улицу через отверстие в стене у котла, что требует всего 1-1,5 метра дымохода. Принудительная тяга более эффективна, и именно котел с таким дымоходом мы и рекомендуем выбирать.

Пьезорозжиг котла на газе

Пьезоподжиг функционирует по принципу пьезоэлементов в зажигалках. При подаче топлива в камеру сгорания выходит искра и оно воспламеняется. Газовая горелка работает постоянно, поддерживая в помещении заданную температуру.

Когда теплоноситель нагревается до нужного уровня, подача газа приостанавливается. Вспомогательная горелка продолжает работать, а основная — гаснет.

При снижении температуры воды подача топлива возобновляется и загорается основная горелка. Цикл повторяется.

Преимущества котлов с пьезоподжигом:

  • Энергонезависимость.
  • Удобство использования.
  • Доступная стоимость.

Недостатком пьезорозжига является повышенный расход газа.

Справка. Энергонезависимые котлы подходят только для домов с хорошей тягой. Оборудование работает эффективно, если давление в газовой магистрали соответствует данным, указанным в техническом паспорте.

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)

Поэтому датчики в тяги являются важной составляющей системы безопасности котла

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Причины отсутствия пламени в котлах с автоматическим розжигом и способы их устранения

Поврежден блок розжига

На фото электрическая часть турбированного котла “Ariston”.

Для выявления состояние блока розжига можно воспользоваться электронным тестером в режиме омметра. Щупы подключаются к выходу контактов электродов розжига (либо к самим электродам), расположенным на блоке. Блок исправен, если показания тестера находятся в пределах 650 – 750 Ом.

Проверка блока автоматического розжига котла “Ariston”.

В поврежденном блоке, тестер зафиксирует обрыв (на дисплеи высветится 1) или короткое замыкание (высветится 0). Выявленная неисправная деталь меняется аналогичной.

Загрязнен электрод контроля пламени

В процессе сгорания топлива образуется сажа, которая попадая на рабочую поверхность электрода, и нарушает его правильную работу. Зачистите поверхность электрода наждачной бумагой с мелким зерном. Если не помогло:

  • переместите ручку регулятора температуры в положение отключения отопления;
  • дождитесь выключения циркуляционного насоса, дымососа;
  • на панели приборов нажмите кнопку выключить;
  • вытащите из розетки и разверните, на 180 градусов, штепсельную вилку прибора;
  • вставьте вилку обратно в розетку;
  • включите котел.

Плавное отключение отопительного оборудования продлевает его ресурс.

Работа блока контроля пламени, из-за принципа действия, зависит от фазировки питающей сети (точек подключения фазы и нуля). Поэтому, перефазировка помогает ему восстановить чувствительность ионов газа.

Низкое сетевое напряжение

Блок розжига и электронный газовый клапан, из-за недостаточного напряжения в сети, может работать неправильно. Для поддержания стабильного уровня напряжения питания котел желательно подключать через стабилизатор напряжения. Он обеспечит защиту электронных элементов газового котла при скачках напряжения.

Неисправность газового клапана

Клапан может быть заблокирован мусором, который попал через газовые горелки. В устройстве, может перегореть катушка индуктивности, предназначенная для управления положением клапана. Для ее проверки, на полностью обесточенном котле, к клеймам подсоединяется омметр. Катушка считается рабочей, при показаниях 80 – 90 Ом.

Проверка катушки газового клапана.

Для очистки газового регулятора раскручивается боковая часть корпуса там, где размещен клапан. Изымается мусор и очищается его рабочее пространство.

Собирается в обратном порядке. Часто, для сборки газового регулятора применяют крепеж с нераспространённым профилем головки: звездочка со штырьком. Для работы с таким метизом нужно приобрести отвертку с жалом нужного размера и профиля или обточить отвертку с плоским наконечником.

Дайджест — Промышленная безопасность

Показания реперов тепловых расширений записывают в оперативный журнал. Затем приступают к заполнению котла водой, предварительно открыв вентили воздухоотводящих труб на барабанах для выпуска воздуха.

Перед растопкой уровень воды поднимают до низшего допустимого.Перед началом растопки топку и газоходы вентилируют в течение 5—10 мин, для чего включают в работу дымосос, а если растопка ведется на газе или мазуте, то включают и вентилятор. Растопку ведут при слабом огне .

Рекомендуем прочесть: Стоимость нотариуса при оформлении документа о выплате алиментов

и небольшой тяге. Газовые горелки зажигают поочередно с помощью запальника. Сначала к горелке подносят запальник, а затем подают газ.

При обрыве факела или если Топливо (пыль, газ) не загорелось, а также при взрывах и хлоцках в топке и газоходах, немедленно прекращают подачу топлива и воздуха в топку, а растопочное устройство отключают.

Возобновляют растопку только после тщательной вентиляции топки и газоходов. Нельзя зажигать факел от раскаленной кладки и зажигать топливо при открытых лазах и гляделках.

Смотровые лючки для наблюдения за факелом должны быть закрыты стеклом. Во время растопки тщательно наблюдают за уровнем воды в барабане и показаниями манометров на линиях воды и пара.При растопке котла возможен неравномерный прогрев барабанов, коллекторов и отдельных труб, что может привести к образованию в них трещин и разрывов с выбросом в помещение большого количества горячей воды и пара. Причиной разрушений могут быть защемление экранных труб в местах их прохода через обмуровку топки, наличие посторонних предметов между коллекторами и площадками, препятствующими их свободному перемещению.

Причинами перенапряжений в металле барабанов котлов могут быть неисправности и защемления в подвижных опорах барабанов.

Все эти недостатки выявляют и устраняют до растопки котла.

Контроль за перемещением реперов (см.

Какому типу горелки отдать предпочтение?

Некоторые типы устройств разрабатывались специально для решения такой сложной задачи, как быстрое кипячение воды в сложных погодных условиях. Такие горелки идеально подходят для приготовления сублимированной пищи. Особая конструкция этих систем минимизирует расход топлива, что делает их весьма выгодными. Специальная техника изготовления этих устройств обуславливает их направленность на максимальное ускорение процесса кипячения воды.

Интегрированные системы приготовления пищи, идеально справляются с задачей быстрого кипячения воды. Однако, их главный минус заключается в том, что приготовить с их помощью какое-либо блюдо крайне сложно.

Для приготовления сложной пищи, стоит выбирать горелки с точной регулировкой пламени. Это обусловлено тем, что для качественного приготовления продуктов различных типов нужна разная сила пламени. Такие устройства, также весьма хорошо кипятят воду, однако, на время кипячения значительное влияние оказывает посуда. Качество контроля пламени во многом определяется моделью изделия.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
