Пиролизная печь для отопления дома

Плюсы и минусы газогенераторов

Агрегаты пиролизного горения отличаются высокой эффективностью и располагают массой конкурентных преимуществ:

  • высокая производительность – КПД до 95%;
  • экологичность – минимальный уровень дыма, отсутствие сажи;
  • комфортное обслуживание – загружают топливо 1-2 раза в сутки в зависимости от модели, нет необходимости постоянного контроля подачи горючего;
  • вариативность топлива – пиролизы способны работать на любом твердом горючем ресурсе. Это могут быть различные материалы, включая торф, пеллеты, древесину, уголь. Также в ход идут опилки, шелуха, картон и другие виды производственных отходов.

Еще одним плюсом в копилку отмечают доступность самостоятельной сборки и монтажа заводской модели газогенератора и возможность изготовления пиролизной печи своими руками.

Основным недостатком агрегатов длительного горения считается высокая стоимость изделия. В зависимости от мощности модели реализуются в диапазоне от 30 и до 100 тыс. рублей и более. Поэтому многих привлекает идея самостоятельного изготовления пиролизной печи для дома из недорогих материалов.

Среди минусов эксплуатации пиролизных устройств также отмечают требования к качеству топлива. Дрова необходимо хранить в надлежащих условиях, чтобы обеспечить оптимальный уровень влажность. Иначе снижается эффективность работы агрегата, так как наличие влажных паров негативно отражается на процессе переработки газов.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материалвнутренняя конструкцияприменение
металлическаяпечь-буржуйкаобогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьянобогрев жилого и нежилого помещения
печь Бубафоняобогрев нежилого помещения
печь на отработанном маслеобогрев нежилого помещения
кирпичнаяпечь Кузнецоваобогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления


Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере


Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз


Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности


Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время


Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

  • с водяным контуром отопления;
  • вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

  • для каких целей нужна печь;
  • где она будет стоять;
  • на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Что такое пиролиз

Суть пиролиза заключается в том, что при температуре от 200 до 800 градусов (в условиях недостатка кислорода) происходит газификация древесины – она обугливается и тлеет, постепенно распадается на твёрдый углеводород (кокс), смолы и смесь неконденсируемых горючих газов. Выделяемый топливом пиролизный газ можно дожигать отдельно от твёрдого остатка, что даёт возможность получить дополнительную тепловую энергию. Используя уникальные свойства данного процесса, есть возможность создать полноценное отопительное устройство для обогрева крупного дома. По такому же принципу работают походные пиролизные минипечи, которые своими руками собирают туристы и любители активного отдыха на природе.

Это фабричная походная печка. Аналогичные по конструкции изделия собирают из жестяных банок и коробов

Фактическая теплота горения высвобождаемых газообразных продуктов может отличаться в разы (примерно от 3 до 15 МДж/м3), теплотворность дожига зависит от состава газовой смеси. В свою очередь, состав пиролизного газа определяется способом подвода тепла для нагрева топлива, скоростью и конечной температурой протекания процесса. От этих же условий будет зависеть процентное соотношение получаемых твёрдых и летучих компонентов.

Обратите внимание! Во время топки пиролизной печитвёрдый остаток (уголь) горит в штатном режиме. При этом его теплотворность в два с половиной раза выше, чем у древесины

Достоинства и недостатки

Прибор пиролизного типа обладает обширным списком преимущественных характеристик. Остановимся на ключевых:

  • высокая экономичность достигается благодаря полному выгоранию топлива. Один цикл загрузки позволяет намного дольше обеспечивать теплоотдачу, в сравнении с аналогами.
  • Быстрый прогрев прибора. За счет этого обеспечивается эффективный обогрев комнаты в короткие сроки.
  • Уровень КПД достигает 85%.
  • Использование экологически чистых материалов при производстве, а также для обеспечения работы, не выделяющих при нагревании вредоносных для здоровья человека и экологии веществ. Печь практически бездымная.
  • Диапазон мощности регулируется в зависимости от потребностей пользователя — 5-100 %.
  • Обзорное устройство может работать в паре с контуром отопления.
  • Пиролизный прибор не требует постоянного контроля. Загрузка био-топлива осуществляется один раз в день, а процесс очистки выполняется единожды в неделю, при этом не требуется выключения аппарата.
  • Прибор является универсальным, что позволяет использовать разные виды топлива – жидкого или твердого состава. Представлены также образцы, функционирующие на отработанном масле.

Фото 3 Поэтапность процессов теплообразования.

Несмотря на преобладание положительных сторон, подобные конструкции обладают и рядом недостатков:

для обеспечения достаточного уровня прогрева требуются печи больших габаритов;

Фото 4 Опциональное устройство конструкции, работающей на принципе пиролиза.

  • требуется обустройства площадки под размещение топливных материалов;
  • любой процесс горения сопровождается выделением примесей и запахов. Несмотря на то, что особенность этой печи в том, что дыма практически не образуется, все же в помещении, где размещено устройство, требуется организовывать систему вентиляции.
  • Выделяющиеся газы имеют достаточно низкую температуру, поэтому на выходе скапливается конденсат. Его присутствие отмечается в дымоотводе и в выходном канале. В некоторых заводских моделях для его сбора предусмотрен накопитель, требующий периодического очищения.

Совет! При самостоятельном воспроизведении печного устройства необходимо выбирать дымоотвод с большим диаметром. По такому же принципу организуется и система выхода, обязательно утепленная на участке, выходящем на улицу. Таким образом удается устранить проблему замерзания, при понижении внешних температурных показателей.

Для обеспечения максимально эффективной работы требуется монтировать в прибор нагнетатель, а для отопительной системы встраивается насос. Все эти приборы привели к зависимости всей печи от электропитания.

Устройство пиролизных печей

Классическое устройство пиролизной печи выглядит следующим образом. Имеется общий корпус. В него встроена топка с горелкой для закладки дров. Топка выполняется так, чтобы можно было обеспечить очень малый приток воздуха (герметичная, с плотной дверкой и хорошо работающей задвижкой, оборудованная приточно-вытяжным вентилятором). В нее закладываются дрова, поджигаются горелкой или вручную. После того, как они немного разгорятся, топка ограничивается в доступе кислорода.

Дрова обугливаются, получившийся при этом газ (наполовину азот и на половину — смесь водорода, угарного газа, метана и углекислого газа) снизу вверх по отдельному воздуховоду поступает во вторую камеру сгорания, где смешивается с воздухом (приток вторичного воздуха) в нужной пропорции и сгорает, выделяя тепло. Вторая камера сгорания конструктивно может быть совмещена с самим воздуховодом, или же с началом дымохода. Она может обслуживаться все тем же приточно-вытяжным вентилятором, может быть смонтирован отдельный вентилятор, а может работать только с помощью одних герметичных заслонок на естественной тяге (при хорошо продуманной системе дымохода).

Если твердые остатки от сгорания дров нужны — предусмотрено устройство для их извлечения. В кустарных или промышленных печах его роль, как правило, выполняет поворотная «реторта».

От обычных печей пиролизная отличается тем, что фактически топливо в ней сгорает не сразу, а в два этапа, разлагаясь при этом на твердые остатки и газ.

Твердые остатки затем тоже сжигаются, тепло от них тоже используется для поддержания постоянства нужной температуры в первичной топке. Практически, дрова сжигаются полностью, от них остается очень мало золы — это еще одна особенность пиролизных печей. Обычно такие печи и котлы требуют удаления золы раз в несколько дней, а то и раз в неделю.

Конструкция крематора

Чтобы понять принцип работы печей пиролиза необходимо ознакомиться с их устройством.

Крематорий для утилизации биологических отходов состоит из пятнадцати элементов:

  1. Камера горения.
  2. Дверца для загрузки продуктов горения.
  3. Горелка.
  4. Камера дожигания.
  5. Контроллер.
  6. Датчики.
  7. Лебедка.
  8. Дверца для удаления пепла.
  9. Стальной корпус.
  10. Огнеустойчивая теплоизоляционная панель.
  11. Защитное покрытие.
  12. Колосниковая решетка.
  13. Дверца загрузочного окна с термоустойчивой прокладкой.
  14. Салазки печи для утилизации биоотходов.
  15. Труба для отвода дыма.

Классический чертеж печи пиролиза

Технологическая схема функционирования печи пиролиза включает в себя четыре основных этапа:

Загрузка. Отходы закладывают в рабочую камеру и плотно закрывают люк. Количество топлива зависит от мощности агрегата. Сжигание. После включения горелки рабочая температура сохраняется в автоматическом состоянии. Остывание. Когда устройство отключится необходимо выждать некоторое время. Очистка

Остывший пепел требуется осторожно извлечь, чтобы не повредить теплоизоляционный слой. Печь для утилизации биологических отходов наделена неоспоримым преимуществом – легкость в эксплуатации

После загрузки отходов в камеру нужно просто привести в действие систему горения. По истечении времени таймер сам ее отключит. Пока биоотходы горят присутствие оператора не обязательно. Другие способы утилизации требуют намного больше затрат времени и сил

Печь для утилизации биологических отходов наделена неоспоримым преимуществом – легкость в эксплуатации. После загрузки отходов в камеру нужно просто привести в действие систему горения. По истечении времени таймер сам ее отключит. Пока биоотходы горят присутствие оператора не обязательно. Другие способы утилизации требуют намного больше затрат времени и сил.

Особенности изготовления пиролизного котла

Материалы

Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.

Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.

Размеры пиролизных котлов

Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.

А если учесть, что ошибки в расчетах повлекут дополнительные расходы (и весьма ощутимые), связанные с разного рода переделками и модернизациями, то целесообразность именно такого решения более чем очевидна.

Специфика эксплуатации пиролизных котлов

Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.

Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.

Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.

В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками,  по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.

Принцип работы печей

Пиролизом органического сырья называется нагрев биомассы до высокой температуры без доступа воздуха.

Подробное строение пиролизной печи

При таких условиях топливо преобразуется в смесь из трёх видов:

  • уголь (твёрдое);
  • органические газы (газообразное);
  • масла (жидкости).

В зависимости от колебания температуры и скорости протекающих процессов, процентное содержание древесного угля, газа и масел меняется.

Преимущества такого сжигания дерева в сравнении с традиционными:

  • большая эффективность при одинаковом количестве сырья;
  • незначительное отрицательное влияние на окружающую среду (например, по такому параметру, как СО2);
  • небольшое образование твёрдых несгоревших частиц (золы).

Большинство бытовых пиролизных печек и котлов работают на дровах или брикетах. Качественные установки способны функционировать на смешанном сырье (черенки, кора, стружка, опилки, поленья). Независимо от видов топлива, в них происходит три процесса:

  1. Сушка и нагрев древесного материала в бункере с выделением газообразных компонентов.
  2. Сжигание газообразных продуктов.
  3. Сжигание твёрдых компонентов (древесного угля).

Пиролизная печь отлично подойдет для дачи

Каждый из этих этапов требует различных условий, поэтому правильное распределение температуры и других факторов, влияющих на химию процессов, является основой эффективной работы установки. Древесину сушат при температуре ниже 200°C. Процесс пиролиза начинается около 300°C. При этой температуре целлюлоза, как основной компонент древесины, разрушается с образованием лёгких соединений. Ближе к соплу температура в печи пиролизного горения поднимается до 200-700°C. Там биомасса освобождается от летучих соединений и превращается в древесный уголь.

Подробнее о пиролизной печи:

Классификация пиролизных печей по циклу

Рабочий цикл пиролизного котла включает в себя: сушку, пиролиз древесины, охлаждение древесного угля.

В первом случае весь оборот цикла обычно составляет около 7 часов, во втором же случае это число увеличивается до нескольких суток.

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

  • Печь-буржуйка. Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
  • Печь Булерьян. Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
  • Печь Бубафоня. Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.
  • Печь на отработанном масле (отработке). Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%. Выделяют следующие виды топлива:

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Требования к топливу

Пиролизные печи для дома, работающие на брикетах, могут быть полностью автоматизированы и комфорт их обслуживания в этом случае сравним с газовыми. Топливо для них представляет собой спрессованные под высоким давлением отходы без химических связующих. Подобная технология позволяет производить относительно сухие брикеты с высокой теплотворной способностью. Их свойства, однако, могут быть различным.

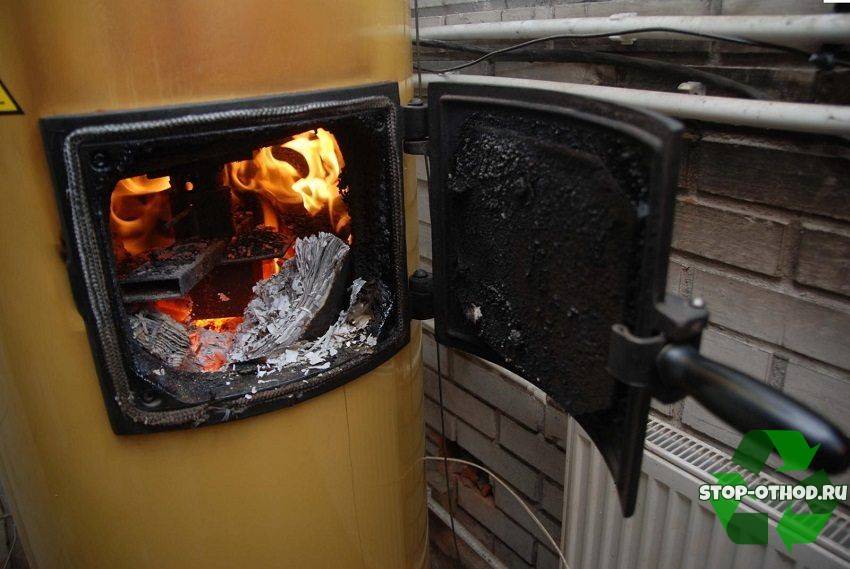

Пиролизные печи и котлы работают на самом разнообразном топливе

Большинство из них не разрушаются в процессе сгорания в топке, другие же можно использовать только в смеси с кусковой древесиной или бурым углём. Мелкие брикеты подаются с помощью шнековых конвейеров, и поэтому они используются в автоматизированных системах, более крупные пригодны только для пиролизных печей длительного горения с ручным управлением. Древесные гранулы, предназначенные для автоматических установок, получают таким же способом, как и обычные брикеты. Единственное их существенное различие — размеры. Самыми качественными считаются белые пиллеты из мягкой древесины без коры.

Для пиролизных печей на дровах размеры и тип сырья могут значительно влиять на производительность — большая площадь поверхности древесины обуславливает большее количество высвобождающего газа за единицу времени. Твёрдые породы газифицируются медленнее.

История технологии

Нагревание органических материалов при отсутствии кислорода приводит к химическим и физическим изменениям в них. В прошлом эти явления использовались для производства древесного угля. Самый примитивный способ выглядел так: древесину покрывали глиняной насыпью и нагревали при относительном отсутствии воздуха. С помощью такой технологии производство угля достигло пика в XI-XII вв.

Серьёзные последствия подобной переработки лесов ощущаются сейчас в некоторых районах Африки и Азии. При кажущейся простоте этот способ не является экологичным. В результате пиролиза древесины выделяются смолы, представляющие собой летучие продукты с большой молекулярной массой. Они легко конденсируются при нормальной температуре окружающей среды. Но несмотря на это, твёрдый остаток (уголь) традиционно является ценным топливом для примитивных аграрных общин, благодаря таким качествам:

  • высокое содержание углерода в сравнении с исходной древесиной;
  • незначительное содержание серы.

Ранее производство стали, в том числе успешные попытки отливки из неё пушек, было основано на восстановлении оксида железа углеродом в угле. Подобная технология с использованием древесного угля, основанная на переработке эвкалипта, практикуется и в современной Бразилии как экономически оправданное.

Широкое промышленное применение пиролиз нашёл в операциях коксования. Конструкции печей и условия реакций в них менялись в зависимости от спроса и цен на конечные продукты. В Европе середины XIX века карбонизация угля использовалась для получения газа, которым отапливали и освещали дома. В тот период только королевские дворцы могли пользоваться подобными новшествами. Бытовое употребление пиролизных газов прекратилось с развитием транспортировки природных углеводородов.

Как сделать пиролизную печь своими руками:

Во время Второй мировой войны многие автомобили и грузовики перевели на древесный газ, сгенерированный в размещённых на транспортных средствах мобильных установках. Их производительность была мала из-за низкой энергетической плотности газа, который, как правило, содержал большое количество азота и других негорючих соединений.

Долговечность двигателей на таком топливе была невелика и снижалась прежде всего из-за летучей золы, попадающей в цилиндры вместе с древесным газом. Но несмотря на эти недостатки, применение подобных машин было оправдано дефицитом топлива. После окончания войны об этих установках забыли вплоть до настоящего времени.

Сейчас проблема получения топлива из биомассы взамен ископаемому снова актуальна.

Особенности пиролизной печи

Если вы установите в гараже или любом другом помещении пиролизную печь, то можете быть уверены, что она очень экономично расходует масло. Кроме того, топливо можно достать почти или совсем бесплатно, особенно если вы автолюбитель. В процессе работы с печью вы не столкнетесь с проблемой образования дыма. Печь и вовсе неспособна выделять вредных для здоровья газов и паров. В дополнении ко всему, печь обладает очень значительной теплоотдачей. По оценкам пользователей, КПД достигает почти 80%. Таким образом, если установить в помещении с площадью, равной 42 м2, такую печь, то она станет отлично обогревать пространство.

Пиролизные печи достаточно просты в использовании. Для работы будет необходимо заправлять отсек маслом. А если требуется, можно и регулировать интенсивность горения, пока не удастся добиться оптимального уровня отдачи тепла. Корректировка производится посредством закрытия или открытия крышки поддувала, которая располагается непосредственно над заливочным отверстием. При необходимости получить высокую мощность и обогреть помещение в короткие сроки требуется только полностью открыть крышку, что обеспечит приток воздуха, посредством этого можно добиться разогрева до 900 оС.

Как сделать пиролизную печь своими руками: пошаговая инструкция

Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:

Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.

Сборка каркаса пиролизной печи

При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.

Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.

Пример расположения верхней и нижней дверок

На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.

Колосниковая решетка

Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

Поддувало с шиберной заслонкой

Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.

Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.

В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.

Сборка конструкции

Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.

Инжектор камеры дожигания

Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.

Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи

Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.

Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит

Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене

Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.
