Как сделать теплогенератор своими руками

Описание генератора

Существуют разные виды вихревых тепрогенераторов, в основном различают их по форме. Ранее использовались только трубчатые модели, сейчас активно применяют круглые, ассиметричные или овальные. Нужно отметить, что это небольшое устройство может обеспечить полностью автономное отопление, а при правильном подходе еще и горячее водоснабжение.

Фото – Мини-теплогенератор вихревого типа

Вихревой и гидровихревой теплогенератор, представляет собой механическое устройство, которое отделяет сжатый газ их горячих и холодных потоков. Воздух, выходящий из «горячего» конца, может достигать температуры 200 ° С, а из холодного доходить до -50. Нужно отметить, что главным преимуществом такого генератора является то, что это электрическое устройство не имеет движущихся частей, все стационарно закреплено. Трубы чаще всего изготовлены из нержавеющей легированной стали, которая отлично противостоит высоким температурам и внешним разрушающим факторам (давлению, коррозии, ударным нагрузкам).

Фото – Вихревой теплогенератор

Сжатый газ вдувают по касательной в вихревую камеру, после чего он ускоряется до высокой скорости вращения. В связи с коническим соплом на конце выходной трубы, только «входящая» часть сжатого газа допускается для движения в данном направлении. Остальная часть вынуждено возвращается во внутренний вихрь, который является меньшего диаметра, чем наружный.

Где используются вихревые теплогенераторы энергии:

  1. В холодильных установках;
  2. Для обеспечения отопления жилых зданий;
  3. Для нагрева промышленных помещений;

Нужно учитывать, что вихревой газовый и гидравлический генератор имеет меньшую эффективность, чем традиционное оборудование для кондиционирования воздуха. Они широко используются для недорогого точечного охлаждения, когда доступен сжатый воздух из локальной сети обогрева.

Видео: изучение вихревых теплогенераторов

Это интересно: Токопроводящий пластик — выкладываем по полочкам

Принципиальные моменты

Газовые теплогенераторы различных моделей различаются между собой по производительности, а также целого ряда характеристик:

  1. Тепловая мощность

Она может достигать сотен киловатт. Если вам необходимо обогреть помещение объемом в 1500 м3, то советуем выбирать модели мощностью около 100 кВт. Соответственно, если ваше помещение больше. То и модель газового теплогенератора должны быть значительно мощнее.

  1. Расход топлива

Это ключевой момент, одна из самых важных характеристик подобного оборудования. Некоторые модели способны потреблять до 10 м3 топлива (в данном случае газа) за час беспрерывной работы, другие отличаются большим потреблением. Все во многом опять же зависит от площади помещения и интенсивности использования теплового оборудования.

  1. Ориентирование на площадь обогреваемого помещения

Современные модели способны справляться с качественным обогревом помещения до 5000 м3

Важно понимать, что чем больше по площади и объему помещение, тем более мощную модель вам необходимо приобрести, соответственно, придется подготовиться к существенным тратам

  1. Вес

Телогенераторы продолжают оставаться мобильными приборами, поэтому вес играет немаловажную роль. Есть довольно легкие модели, вес которых не превышает 150 кг, однако можно встретить и настоящих тяжеловесов (около 600-700 кг).

Как собрать теплогенератор

Инструменты для работы

При всех этих научных терминах, которые могут напугать незнакомого с физикой человека, смастерить в домашних условиях ВТГ вполне возможно. Повозиться, конечно, придётся, но если всё сделать правильно и качественно, можно будет наслаждаться теплом в любое время.

И начать, как и в любом другом деле, придётся с подготовки материалов и инструментов. Понадобятся:

  • Сварочный аппарат.
  • Шлифмашинка.
  • Электродрель.
  • Набор гаечных ключей.
  • Набор свёрл.
  • Металлический уголок.
  • Болты и гайки.
  • Толстая металлическая труба.
  • Два патрубка с резьбой.
  • Соединительные муфты.
  • Электродвигатель.
  • Центробежный насос.
  • Жиклёр.

Вот теперь можно приступать непосредственно к работе.

Устанавливаем двигатель

Электродвигатель, подобранный в соответствии с имеющимся напряжением, устанавливается на станину, сваренную или собранную с помощью болтов, из уголка. Общий размер станины вычисляется таким образом, чтобы на ней можно было разместить не только двигатель, но и насос. Станину лучше покрасить во избежание появления ржавчины. Разметить отверстия, просверлить и установить электродвигатель.

Подсоединяем насос

Насос следует подбирать по двум критериям. Во-первых, он должен быть центробежным. Во вторых, мощности двигателя должно хватить, чтобы его раскрутить. После того, как насос будет установлен на станину, алгоритм действий следующий:

  • В толстой трубе диаметром 100 мм и длиной 600 мм с двух сторон нужно сделать внешнюю проточку на 25 мм и в половину толщины. Нарезать резьбу.
  • На двух кусках такой же трубы длинной каждый 50 мм нарезать внутреннюю резьбу на половину длины.
  • Со стороны противоположной от резьбы приварить металлические крышки достаточной толщины.
  • По центру крышек сделать отверстия. Одно по размеру жиклёра, второе по размеру патрубка. С внутренней стороны отверстия под жиклёр сверлом большого диаметра необходимо снять фаску, чтобы получилось подобие форсунки.
  • Патрубок с форсункой подсоединяется к насосу. К тому отверстию, из которого вода подаётся под напором.
  • Вход системы отопления подсоединяется ко второму патрубку.
  • К входу насоса присоединяется выход из системы отопления.

Цикл замкнулся. Вода будет под давлением подаваться в форсунку и за счёт образовавшегося там вихря и возникшего эффекта кавитации станет нагреваться. Регулировку температуры можно осуществить, установив за патрубком, через который вода попадает обратно в систему отопления, шаровый кран.

Чуть прикрыв его, вы сможете повысить температуру и наоборот, открыв – понизить.

Усовершенствуем теплогенератор

Это может звучать странно, но и эту довольно сложную конструкцию можно усовершенствовать, ещё больше повысив её производительность, что будет несомненным плюсом для обогрева частного дома большой площади. Основывается это усовершенствование на том факте, что сам насос имеет свойство терять тепло. Значит, нужно заставить расходовать его как можно меньше.

Добиться этого можно двумя путями. Утеплить насос при помощи любых подходящих для этой цели теплоизоляционных материалов. Или окружить его водяной рубашкой. Первый вариант понятен и доступен без каких-либо пояснений. А вот на втором следует остановиться подробнее.

Чтобы соорудить для насоса водяную рубашку придётся поместить его в специально сконструированную герметическую ёмкость, способную выдерживать давление всей системы. Вода будет подаваться именно в эту емкость, и насос будет забирать её уже оттуда. Внешняя вода так же нагреется, что позволит насосу работать намного продуктивнее.

Вихрегаситель

Но, оказывается и это ещё не всё. Хорошо изучив и поняв принцип работы вихревого теплогенератора, можно оборудовать его гасителем вихрей. Подаваемый под большим давлением поток воды ударяется в противоположную стенку и завихряется. Но этих вихрей может быть несколько. Стоит только установить внутрь устройства конструкцию напоминающую своим видом хвостовик авиационной бомбы. Делается это следующим образом:

  • Из трубы чуть меньшего диаметра, чем сам генератор необходимо вырезать два кольца шириной 4-6 см.
  • Внутрь колец приварите шесть металлических пластинок, подобранных таким образом, чтобы вся конструкция получилась длинной равной четверти длины корпуса самого генератора.
  • Во время сборки устройства закрепите эту конструкцию внутри напротив сопла.

Пределу совершенства нет и быть не может и усовершенствованием вихревого теплогенератора занимаются и в наше время. Не всем это под силу. А вот собрать устройство по схеме, приведённой выше, вполне возможно.

Принцип работы

Под кавитацией принято понимать процесс, при котором происходит образование пузырьков в жидкости. В смешанной фазе происходит действие рабочего колеса. Для смешанной фазы потока насосное оборудование не предназначено

При использовании кавитационного нагревателя в качестве основного предназначения очень важно создание смешанного потока фаз, которые выступают как часть перемешивания жидкости, следствием чего является возникновение термической конверсии. У кавитационных теплогенераторов коммерческого типа посредством механической энергии в действие приводятся нагреватели входной энергии

В качестве таковых выступают:

  • двигатель;
  • блок управления.

При работе этих элементов источник возвращается в жидкость. Именно благодаря ей и происходит образование выходной энергии. Благодаря такому сохранению происходит превращение механической энергии в тепловую с небольшой потерей. Поэтому при выполнении перерасчетов необходимо учитывать погрешность преобразования.

Несколько другой принцип заложен в основу работы суперкавитационного теплогенератора энергии. Такое оборудование используется на промышленных предприятиях. Во время их работы на жидкость передается возникающая в определенном устройстве тепловая энергия выхода. Мощность тепловой энергии значительно выше, чем механической, которая используется для приведения в действие нагревателя. Такие приборы отличаются более высокой энергетической производительностью в сравнении с возвратными механизмами. Одним из достоинств является то, что частая проверка такого оборудования не требуется.

Виды кавитационных теплогенераторов

В настоящий момент существует несколько типов таких генераторов. Самым распространенным является роторно-гидродинамический механизм Григгса. Работа центробежного насоса положена в основу принципа действия этого устройства. Если говорить об его основных элементах, то таковыми являются:

  • патрубки;
  • статор;
  • корпус для рабочей камеры.

Существует большое количество модификаций такого устройства. Если говорить о самой простой конструкции, то таковой является приводно-дисковой водяной насос с ротационным действием. Своим видом он представляет дисковую поверхность, в которой имеется большое количество отверстий глухого типа, то есть, не имеющей выхода. Эти элементы конструкции специалисты называют ячейками Григгса. Размеры их часто зависят от:

  • мощности самого ротора;
  • конструкции теплогенератора;
  • частоты вращения привода.

Определенный зазор существует между ротором и статором. Он необходим для нагрева воды. Посредством быстрого движения жидкости по поверхности диска осуществляется этот процесс. Это обеспечивает повышение температуры. Скорость, с которой движется ротор, составляет 3000 оборотов в минуту. Этого вполне достаточно для того, чтобы поднять температуру до 90 градусов.

Имеется и еще один вид кавитационного теплогенератора. Он называется статическим. Главным отличием от роторного является то, что он не имеет вращающихся частей. Для осуществления процесса кавитации ему необходимы сопла. Эти детали подключены к рабочей камере.

Для того чтобы это устройство начало работать, необходимо подключить к нему обычный насос. Благодаря ему при работе устройства происходит нагнетание в рабочую камеру определенного давления, что позволяет добиться высокой скорости движения воды. Вследствие этогопроисходит повышение температуры. Значительная скорость жидкости на выходе сопла обеспечивается за счет разности диаметров в поступательном и выходном патрубках. В этом устройстве имеется один недостаток. В плане эффективности он уступает зарубежному генератору. К тому же он обладает большими габаритами и имеет значительную массу.

Устанавливаем насос

Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов

Нам же нужно обращать внимание лишь на две вещи:

  • Сможет ли двигатель раскрутить этот насос;
  • Является ли он (насос) центробежным.

Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.

Корпус

У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.

Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться

Более того, внутренние элементы начнут разрушаться кавитацией.

Для изготовления корпуса нам потребуются следующие инструменты:

  1. Железная труба с толстыми стенками диаметром около 10 см;
  2. Муфты для соединения;
  3. Сварка;
  4. Несколько электродов;
  5. Турбинка;
  6. Пара патрубков, в которых проделана резьба;
  7. Электрическая дрель;
  8. Сверла;
  9. Ключ разводной.

Теперь – непосредственно к процессу изготовления.

  1. Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
  2. Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
  3. Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
  4. По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом,  чтобы получилась форсунка.
  5. Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.

Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.

Про другие способы альтернативного отопления читайте тут

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Принцип действия

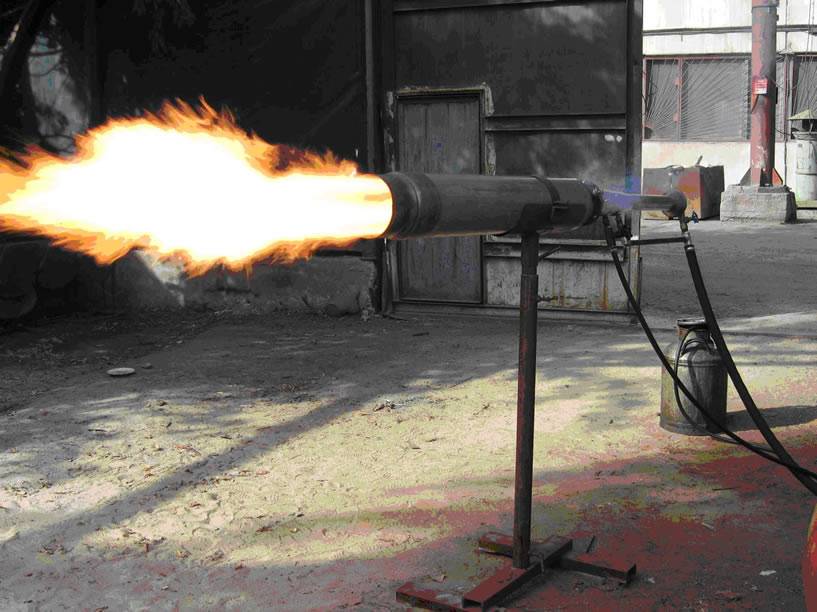

Так выглядит рабочий генератор Потапова — поток воды из патрубка очень горячий

Традиционно считалось, что кавитация — это паразитное явление, характеризующееся интенсивным образованием пузырьков, которые, во время схлопывания, провоцируют разрушение окружающих предметов.

Характерный пример последствий кавитации — разрушение корабельных винтов или разрушение крыльчатки лопастных насосов. Теплогенератор вихревого типа — это прибор, в котором паразитное явление приносит пользу.

На фото еще один теплогенератор Потапова, в ходе испытательных работ подключённый к отопительному радиатору

Кавитация позволяет не давать воде тепло, а извлекать тепло из движущейся воды, при этом нагревая ее до значительных температур.

Несмотря на то, что кавитация — это паразитное явление, конструкционные элементы современных теплогенераторов, в отличии от тех же корабельных винтов, не страдают. Это объясняется тем, что кавитационные процессы протекают не вокруг дискового активатора, а за ним.

Принцип действия кавитационного преобразователя

ИллюстрацияОписание процесса
  1. В преобразователь трубного типа подается основной поток жидкой среды обычной температуры;
  2. Навстречу движению основного потока подаются дополнительные потоки жидкой среды;
  3. Разнонаправленные потоки, сталкиваясь, создают эффект кавитации, за счет чего жидкая среда на выходе из преобразователя нагревается.

Устройство и особенности функционирования

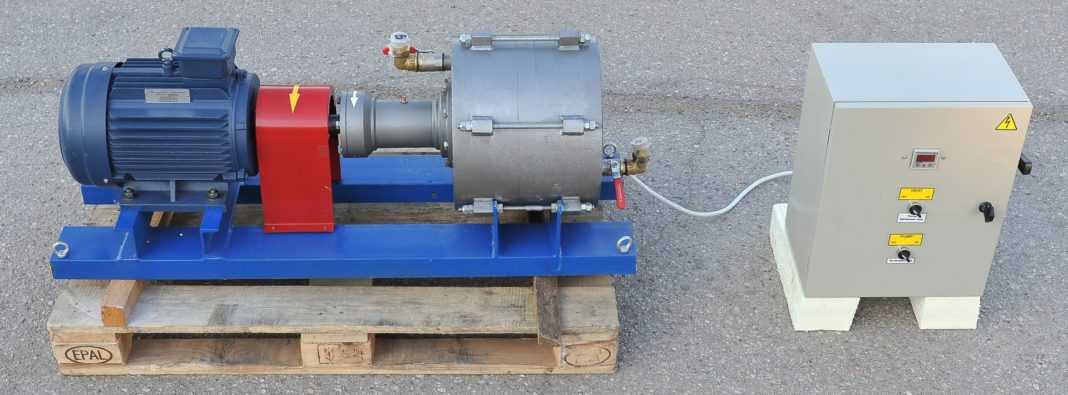

Так выглядит стационарная кавитационная установка, подключённая к промышленной системе отопления

Устройство действующих образцов вихревых теплогенераторов внешне несложное. Мы можем видеть массивный двигатель, к которому подключена цилиндрическое приспособление «улитка».

«Улитка» — это доработанная версия трубы Ранка. Благодаря характерной форме, интенсивность кавитационных процессов в полости «улитки» значительно выше в сравнении с вихревой трубой.

Дисковый активатор, одетый на вал — это приспособление отвечает за движение водной среды и за создание кавитационного эффекта

В полости «улитки» располагается дисковый активатор — диск с особой перфорацией. При вращении диска, жидкая среда в «улитке» приводится в действие, за счет чего происходят кавитационные процессы:

  • Электродвигатель крутит дисковый активатор. Дисковый активатор — это самый важный элемент в конструкции теплогенератора, и он, посредством прямого вала или посредством ременной передачи, подсоединён к электродвигателю. При включении устройства в рабочий режим, двигатель передает крутящий момент на активатор;
  • Активатор раскручивает жидкую среду. Активатор устроен таким образом, что жидкая среда, попадая в полость диска, закручивается и приобретает кинетическую энергию;
  • Преобразование механической энергии в тепловую. Выходя из активатора, жидкая среда теряет ускорение и, в результате резкого торможения, возникает эффект кавитации. В результате, кинетическая энергия нагревает жидкую среду до + 95 °С, и механическая энергия становится тепловой.

Повышаем производительность

Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.

Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.

Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.

  1. Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
  2. Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
  3. Изготавливаем крышки для обеих сторон.
  4. Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
  5. Просверливаем выходное отверстие, крепим на него патрубок.

Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!

На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.

Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.

Возможно вас так же заинтересует статья о том как сделать солнечный коллектор своими руками

Как собрать вихревой теплогенератор для частного дома своими руками

Для конструирования вихревого генератора для частного дома своими руками потребуются камера со встроенным диском, электродвигатель, насос, дрель-болгарка, сварка, паяльник, комплект труб и запорной фурнитуры, надежная станина. Сборку следует осуществлять в строго определенной последовательности:

  • на диск наносится неглубокая хаотичная перфорация;
  • диск закрывается кожухом, после чего камера проверяется на герметичность;
  • вал двигателя подключается к валу вращения диска;
  • двигатель с камерой надежно фиксируется на станине;
  • к теплогенерирующей трубе подключаются вход для холодной воды и выход для нагретого теплоносителя;
  • к устройству подводится внешнее электропитание;
  • генератор тестируется на предмет работоспособности и эксплуатации.

Конструктивные особенности устройства позволяют подключать его в уже действующую систему отопления или предусмотреть комплект отдельных радиаторов.

Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

  1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
  2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
  3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
  4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
  5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

    Обмотка для самодельного теплового насоса из стали

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

  • Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
  • Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
  • Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
  • Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

  1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
  2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
  3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Конструктивные особенности и принцип работы

На основе кавитационного теплогенератора механическая энергия движения воды (рабочей жидкости) преобразуется в тепло, которое используется для обогрева помещений любого назначения. Кавитация подразумевает образование пузырьков в жидкости, в результате разрушения которых вырабатывается тепловая энергия.

Принцип работы кавитатора:

  • рабочий поток перемещается по устройству, в котором обеспечивается давление при помощи насоса,
  • далее с повышением скорости происходит локальное снижение давления субстанции,
  • в жидкости образуются свободные места, заполняемые пузырьками.

Впоследствии в центре камеры потоки перемешиваются, и происходит процесс кавитации: пузырьки схлопываются, в результате механическая энергия преобразуется в тепловой потенциал. Это объясняется тем, что при формировании вихревого потока кавитационные разрывы приводят к нагреву жидкой среды.

Утепляем ВТП

Прежде всего, одеваем кожух. Берем для этого лист алюминия или нержавейки и вырезаем пару прямоугольников. Загибать их лучше по такой трубе, у которой больший диаметра, чтобы в итоге образовался цилиндр. Далее следуем инструкции.

  1. Скрепляем половинки между собой с помощью специального замка, используемого для соединения водопроводных труб.
  2. Делаем пару крышек для кожуха, но не забываем о том,/ что в них должны оставаться дырки для подключения.
  3. Обматываем устройство термоизоляционным материалом.
  4. Помещаем генератор в кожух и плотно закрываем обе крышки.

Есть и другой способ увеличения производительности, но для этого нужно знать, как же именно работает чудо-прибор Попова, КПД которого может превышать (не доказано и не объяснено) 100%. Мы то с вами уже знаем, как он работает, поэтому может приступать непосредственно к усовершенствованию генератора.

Возможности применения

Приборы кавитационного действия востребованы в различных отраслях, при этом в основном их применяют в качестве альтернативного вида отопительных установок для дома. Также оборудование находит применение и в других сферах:

  • обогрев и очистка воды в бассейнах,
  • очистка отложений внутри теплообменников,
  • в промышленности.

В последнем случае, к примеру, при изготовлении бетона с высокими эксплуатационными характеристиками.

Отопление

Кавитационный прибор способствует преобразованию механической энергии перемещающейся воды в тепловой потенциал, который направляется на обогрев различных по назначению и масштабу зданий, включая частные домовладения и промышленные комплексы.

Кавитационный теплогенератор может быть использован при отоплении

Автономное нагревание воды для бытовых нужд

Генератор кавитационного тепла способен в полной мере обеспечить хозяйство горячей водой, которая подается в кухню, санузел, баню. Также оборудование находит применение при подготовке воды в бассейнах, прачечных и саунах, используется в автономном водопроводе.

Применение кавитации тепла в производстве

Приборы актуальны при необходимости качественного смешивания субстанций с разными параметрами плотности и применяются в лабораториях, производственных цехах и других объектах промышленности.

Технология работы теплогенератора отопления

Насос повышает давление воды и подает его в рабочую камеру, патрубок которой соединен с ним при помощи фланца. В рабочем корпусе вода должна получить увеличенную скорость и давление, что осуществляется при помощи труб различного диаметра, сужающихся по ходу потока. В центре рабочей камеры происходит смешение нескольких напорных потоков, приводящее к явлению кавитации.

Чтобы можно было контролировать скоростные характеристики водного потока, на выходе и ходе рабочей полости устанавливают тормозные устройства.

Вода передвигается к патрубку в противоположном конце камеры, откуда поступает в возвратном направлении для повторного использования при помощи насоса циркуляционного действия. Нагрев и получение тепла происходит за счет движения и резкого расширения жидкости на выходе из узкого отверстия сопла.

Положительные и отрицательные свойства теплогенераторов

Кавитационные насосы относят к простым устройствам. В них происходит преобразование механической двигательной энергии воды в тепловую, которая расходуется на отопление помещения. Прежде чем построить кавитационный агрегат своими руками следует отметить плюсы и минусы такой установки. К положительным характеристикам относят:

  • эффективное образование тепловой энергии;
  • экономный в работе за счет отсутствия топлива как такового;
  • доступный вариант приобретения и изготовления своими руками.

Теплогенераторы имеют недостатки:

  • шумная работа насоса и явления кавитации;
  • материалы для производства не всегда достать просто;
  • использует приличную мощность для помещения в 60– 80 м2;
  • занимает много полезного пространства комнаты.

https://youtube.com/watch?v=AX8Jit3w8lI

Выбор редакции

Многолетний опыт производства и эксплуатации тепловых насосов в Северной Европе позволил нашим соотечественникам сократить область поиска самого выгодного способа обогреть свой дом. Реальные варианты существуют под любой запрос.

Надо обеспечить теплом контур ГВС или систему отопления жилого дома до 80 — 100 м²? Рассмотрите потенциал NIBE F1155 – его «интеллектуальная» начинка экономит без ущерба теплоснабжению.

Стабильную температуру в контурах тёплого пола, СО, ГВС коттеджа в 130 м² обеспечит Daikin EGSQH –здесь  задействован  теплообменник ГВС (180 литров).

DANFOSS DHP-R ECO выдаёт постоянный тепловой поток одновременно для всех потребителей.  Возможность создания каскада из 8 ТН позволяет обеспечить теплом объект площадью не менее 3 000 м².

Каждая из указанных моделей – не безусловный, а базовый вариант. Если вы нашли подходящий ТН – просмотрите всю линейку, изучите опциональные предложения. Ассортимент оборудования большой, есть риск пропустить свой идеальный вариант.

Загрузка…

Особенности конструкции

Несмотря на простоту устройства, существуют особенности, которые необходимо учитывать при сборке:

  • поступающий патрубок соединяется с насосом с помощью фланца. Насос для повышения давления воды в квартире будет отвечать за подачу жидкости с нужным напором;
  • нужная скорость и давление достигаются за счет труб определенного диаметра. Вода начинает быстро двигаться в центр рабочей емкости, где происходит смешивание потоков;
  • контроль скорости осуществляют с помощью специальных устройств, которые устанавливаются на обоих патрубках камеры;
  • вода, через защитный клапан двигается к выходному патрубку, через который возвращается в исходную точку. Постоянное движение создает нагрев воды, тепло преобразуется в механическую энергию.

Расчеты тепла делается по следующим формулам:

Епот = — 2*Екин, где

Екин = mV2/2 – непостоянная кинетическая величина.

Сборка кавитационного генератора своими руками позволит сэкономить не только на топливе, но и на покупке серийных моделей.

Производство таких теплогенераторов налажено на территории России и за рубежом.

Устройства обладают множеством достоинств, но главный недостаток – стоимость – сводит их на нет. Средняя цена на бытовую модель составляет порядка 50-55 тысяч рублей.

Самостоятельно, собрав кавитационный теплогенератор, получаем аппарат с высоким КПД.

Для корректной работы устройства, необходимо защитить металлические части с помощью окрашивания. Детали, имеющие контакт с жидкостью, лучше делать толстостенными, что увеличит срок службы.

В предлагаемом видео посмотрите наглядный пример работы самодельного кавитационного теплогененратора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
