Стеклянные конвекторы, их устройство и разновидности

Особенности и назначение термостата

Терморегулятор нужен для поддержки температуры нагревательного элемента (ТЭНа) на выбранном значении. Основная цель механического термостата – регулировать уровень тепла в помещении. Прибор может быть как дополнительным оборудованием или встроенным в конвектор. Механический термостат требует ручную настройку с помощью кнопок или дисковой панели.

Особенности эксплуатации терморегулятора:

• не поворачивайте ручку изделия до упора;
• если уходите на продолжительное время (свыше 24 часов), установите температуру минимально низкую, на 2-24 часа – уменьшите 2 деления терморегулятора;
• если в комнате несколько электроконвекторов, для равномерного прогрева включайте их одновременно;

Оценка

В чем водяной конвектор превосходит прочие отопительные приборы?

В отказоустойчивости. Он не боится гидроударов и перегрева: трубка для теплоносителя стойкостью к гидростатическому давлению и температуре не отличается от цельной стальной трубы (стояка или подводки).

Главный недостаток конвекционного отопления (независимо от типа отопительных приборов) — неравномерное распределение температур в помещении. Под потолком температура выше, чем на уровне пола, причем разница доходит до 5-8 градусов.

Вы часто проводите свой досуг на потолке? Я вот тоже как-то не очень. Поэтому перегрев воздуха там приводит лишь к увеличению теплопотерь через перекрытие.

Распределение температур при конвекционном отоплении.

Способ монтажа

Электрические конвекторы бывают настенными и напольными. С настенными модификациями часто поставляется специальный крепеж, но иногда его нужно приобретать отдельно – он продается в специализированных магазинах. Благодаря низкому весу большинства обогревателей, покупать излишне мощный крепеж не нужно.

Выбирайте модели со съемными ножками и возможностью крепить их на стену.

Что касается напольных моделей, то они комплектуются ножками/колесиками для размещения на полу. Конвективные обогреватели могут работать как постоянное оборудование, так и как вспомогательное. Разместив его в той или иной точке помещения, вы получите возможность быстрой корректировки зоны прогрева. Например, если помещение уходит вглубь постройки, вы сможете разместить конвектор в удаленной точке для наиболее равномерного нагревания воздуха.

В большинстве случаев электрические конвекторы являются универсальными – лучше всего выбирать настенные модели с комплектными ножками для напольного монтажа. Такая схема позволит быстро снять со стены отопительный прибор и установить его в нужной точке комнаты. Кроме того, практически у всех напольных приборов ножки являются съемными – благодаря этому они мгновенно превращаются в настенные образцы.

В некоторых модификациях, позиционирующихся как универсальные, комплектные ножки отсутствуют – их нужно приобретать отдельно. Лучше всего уточнить этот момент до покупки, чем потом ругаться, что ножки.

Обогреватели конвекторного типа: виды и особенности

Электрические конвекторные обогреватели бывают напольными, настенными и плинтусными. Напольные и настенные конвекторы обычно до 45 см высотой, а вот плинтусные обычно не выше 25 см, но намного длиннее – длина такого конвектора может достигать 2,5 м.

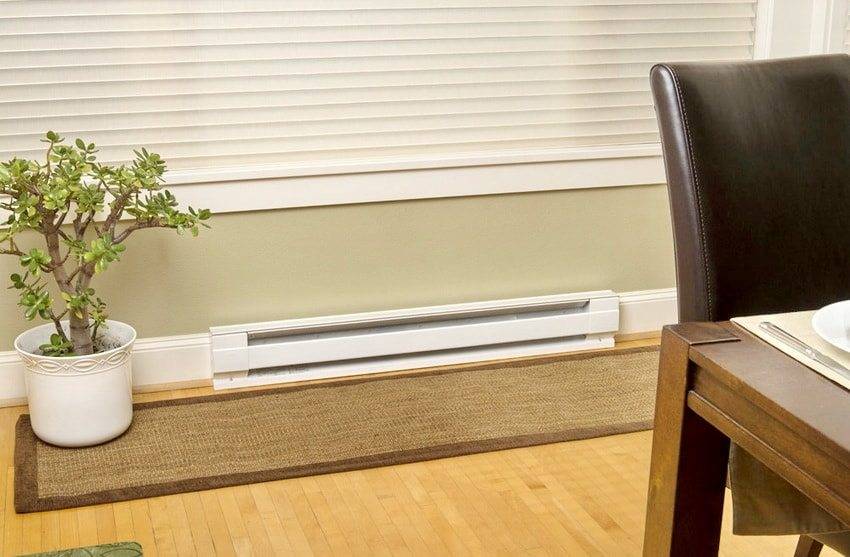

Напольный плинтусный электрической конвектор

Устанавливают электрические обогреватели конвекторного типа на пол или на стену. От того, где вы хотите разместить устройство, и зависит выбор его типа. Если хотите поставить обогреватель под оконный проем, присмотритесь к плинтусным конвекторам. Передвигать с места на место их можно при помощи ручки и колесиков. Из-за длины частое передвижение плинтусного конвектора не всегда удобно, зато вы можете быть уверены, что воздух в нижней части комнаты будет хорошо прогрет, а это особенно актуально при сидении за компьютером и холодном паркетном поле.

Если же вы хотите, чтобы агрегат не занимал места в комнате, вам подойдут настенные обогреватели конвекторного типа. Такой обогреватель крепится на стену при помощи специальных кронштейнов, компактен и органично вписывается в современный интерьер.

На что обращать внимание при покупке электрического настенного конвектора с терморегулятором
Хороший конвектор прослужит вам многие годы, поэтому стоит отнестись к покупке серьезно и выбрать качественный прибор. Значение имеют следующие характеристики:

• мощность. Выбор этого параметра связан от величины комнаты. Например, площадь вашей комнаты 19 м², высота потолка – 2,7 м. Чтобы обогреть 1 м³ помещения, требуется 25 Вт мощности. Таким образом, умножаем обе цифры на 25 и получаем 1285,5 Вт. При округлении в большую сторону получаем полтора киловатта – это и есть нужная нам мощность обогревателя;
• нагревательный элемент и его тип. Дольше и эффективней всего функционирует литой монолитный нагреватель;

Для эффективности обогрева необходимо выбирать конвектор с мощностью под ваше помещение

габариты. Высота влияет на скорость движения воздуха. В результате небольшой конвектор высотой в 60 см прогреет комнату куда быстрее, чем высокий

Если вы выбрали напольный или плинтусный обогреватель, обратите внимание на его вес – ведь, возможно, вы захотите переставить его с места на место или однажды потребуется ремонт конвекторного обогревателя и нужно будет нести его мастеру;
безопасность в использовании. Понятно, что каждый стремится выбрать максимально безопасное устройство

В случае с конвектором беспокоиться стоит только насчет отсутствия у агрегата острых углов. Ведь один из главных плюсов конвекторов в вопросе что лучше, обогреватели или конвекторные системы в том, что конвектор лишен риска воспламенения. Он не обожжет кожу при случайном касании, так как раскаляется максимум на 60°C, не требует заземления и справляется с перепадами напряжения;
дополнительные опции. При покупке обогревателя конвекторного типа, обладающего полезными возможностями помимо непосредственно поддержания нужной температуры в помещении, вы сможете управлять режимом его работы.

Функция	Как использовать
Регулятор температуры	Вы можете всегда поддерживать в помещении комфортную температуру. В мороз можно выкрутить регулятор на максимум, а в оттепель уменьшить температуру.
Термостат	Позволяет постоянно поддерживать в комнате заданную комфортную температуру.
Таймер	Позволяет включить обогреватель и задать время его автоматического отключения. Таким образом, вы можете поставить конвектор на обогрев и отправиться спать.
Ионизатор	Поглощает пыль и насыщает воздух отрицательными ионами. Микроклимат в комнате становится здоровее, а у вас улучшается сон и повышается продуктивность.
Пульт дистанционного управления	Дает возможность включить обогреватель на расстоянии.
Таймер включения	Позволяет выставить заранее время включения устройства. Особенно актуально холодными зимними утрами, когда хочется вылезать из-под одеяла в уже прогретое помещение.
Защита от опрокидывания	Поможет избежать неприятностей при наличии в помещении дома маленьких детей и домашних животных.

Как работает

Обратите внимание! Принцип действия описываемого прибора базируется на явлении конвекции. Из курса физики нам известно, что холодный воздух тяжелее тёплого, он находится в нижней части помещения, нагретые воздушные массы постепенно поднимаются вверх. За счёт подобных перемещений происходит обогрев всего воздушного пространства в комнате

За счёт подобных перемещений происходит обогрев всего воздушного пространства в комнате.

Работа конвектора происходит по простому алгоритму. Внизу этого прибора находится нагревательный элемент (его ещё называют теплообменником). Для увеличения объёма проходимого воздуха, эта деталь выполняется в виде радиатора с несколькими плоскими рёбрами. Угол их наклона регулирует направление прогретых воздушных потоков. Теплообменник закрывает защитный металлический кожух.

По используемому энергоносителю все конвекторы можно разделить на следующие виды:

• Приборы, работающие на электроэнергии;
• Газовые конвекторы;
• Водяные.

Устройство конвекторного обогревателя

Вверху, а также в нижней части корпуса конвектора есть несколько отверстий для всасывания холодного и транспортировки подогретого воздуха. Конструктивно сделано так, что корпус нашего прибора не имеет непосредственного контакта с теплоприёмником, поэтому кожух не нагревается и не передаёт тепло. Подобная передача теплоресурсов происходит у водяных, а также масляных радиаторов.

В быту в основном используют электрический тип конвекторов. Водяные приборы имеют меньшие показатели эффективности, они отличаются от аналогов значительными габаритными размерами, поэтому их устанавливают в местах монтажа традиционных водяных радиаторов в нишах под окнами. Газовое оборудование, не смотря на возможность экономии энергоресурсов, почему-то не пользуется популярностью среди потребителей.

Все модели рассматриваемых обогревателей, независимо от вида могут иметь различные габаритные размеры. Некоторые из них оснащаются встроенными датчиками и множеством дополнительных функций. Основными достоинствами конвекторов считаются:

• Бесшумная работа. Такая характеристика связана с отсутствием в приборе вентилятора, который гудит;
• Возможность установки прибора на различных поверхностях (на полу или стене, присутствуют модели, которые можно установить даже на подоконнике);
• Красивый дизайн, что позволит «вписать» установку в любой интерьер;
• Невысокая температура нагрева корпуса, в среднем 60 градусов, максимальные параметры — 90 градусов;
• В габаритных моделях присутствуют колёсики для удобного перемещения по комнате, лёгкие приборы можно установить на стене;
• При обогреве помещения конвектором не происходит сжигание кислорода;
• Приборы можно оставлять без присмотра;
• Продолжительная эксплуатация. Многие производители дают 10-летнюю гарантию на товар.

Принцип работы конвектора

Несмотря на огромное количество достоинств, отрицательные качества у конвекторов тоже есть. К минусам таких приборов следует отнести:

• Небольшой уровень шума при разогреве;
• Невозможность замены нагревательного элемента в домашних условиях;
• Отсутствие вентилятора сказывается на скорости прогрева помещения.

Обратите внимание! Движение хорошо прогретого сухого воздуха в помещении сказывается на самочувствии аллергиков и астматиков. Идеальным вариантом для таких людей будет конвекторный кондиционер, оборудованный увлажнителем

Достоинства и недостатки конвекторного отопления

Давайте глянем, в чем заключаются основные преимущества конвекторного отопления, и попробуем представить все плюсы в виде списка:

Установка электроконвекторов – один из самых быстрых способов организовать постоянное отопление частного дома.

• Возможность обогрева помещений любого назначения;
• Отсутствие воздействия на воздух (конвекторное отопление не сжигает кислород);
• Слабое воздействие на влажность воздуха;
• Легкость в монтаже оборудования (характерно для электрических приборов);
• Отсутствие негативного влияния на самочувствие (этим конвектор выгодно отличается от ИК-обогревателя);
• Большой выбор оборудования для организации обогрева.

Существуют и определенные недостатки:

• Конвекторное отопление незначительно влияет на влажность воздуха. Впрочем, это характерно для многих отопительных приборов;
• Некоторым людям не нравится ощущение перегретого воздуха;
• Низкая эффективность в помещениях с высокими потолками;
• Высокая разница температур в нижней и верхней части комнат.

Если же брать во внимание электрическое конвекторное отопление, то оно характеризуется еще одним недостатком – дороговизной. Но если в доме отсутствует газовая магистраль, а вы хотите, чтобы система отопления была недорогой и легкой в монтаже, то без конвекторов не обойтись

Мы рекомендуем установку электрического конвекторного отопления в дачных домиках небольшой площади. В этом случае вы сможете избавиться от неразумных затрат на прокладку труб и установку отопительного котла.

Как устроен конвектор

Устройство конвектора довольно простое. Общая схема прибора показана на рисунке ниже. Рассмотрим основные детали более подробно.

Нагревательный элемент

В электрических обогревателях конвективного типа устанавливают нагреватели 3-х типов.

1. Игольчатые состоят из корпуса, на котором монтируются петли из нихрома (сплав никеля и хрома) в виде иголок. Петли располагаются с двух сторон и имеют свойство быстро разогреваться и остывать. За счет этого удобно регулировать требуемую температуру в помещении. Еще одним достоинством агрегатов с игольчатым нагревателем является их невысокая цена. Но у этих нагревателей есть и недостатки: игольчатые элементы нельзя использовать в помещениях с повышенной влажностью, и они могут пережигать кислород, а также высушивать воздух.
2. ТЭН (трубчатый электрический нагреватель) представляет собой полую трубку с расположенной в ней нихромовой спиралью. Область между корпусом и спиралью заполняется диэлектриком. Для лучшей теплоотдачи на корпусе ТЭН устанавливают ребра. Достоинство ТЭН в том, что у него корпус герметично запаян, поэтому устройства с таким нагревателем можно использовать в сырых помещениях. Недостатками нагревателя можно назвать: низкий КПД, длительное время разогрева для выхода в рабочий режим, работающий ТЭН издает несильное потрескивание.
3. Монолитные состоят из ребристого корпуса с впаянной в него нитью из нихрома. Такие нагреватели имеют максимальную теплоотдачу, бесшумны, все части корпуса прогреваются равномерно. Устройства с монолитными нагревателями самые дорогие, в сравнении с вышеописанными, и считаются лучшими. Подробнее об особенностях каждого типа читайте в статье типы нагревательных элементов в конвекторах.

Блок управления или термостат

Управление отопительным агрегатом происходит при помощи механического или электронного термостата:

Более дешевые модели агрегатов имеют механический термостат, который при достижении определенной температуры нагревателя разрывает электрическую цепь. Когда аппарат остынет, цепь замыкается снова, и работа калорифера продолжается

Недостатком является то, что с таким регулятором не получается поддерживать нужную температуру в комнате, так как срабатывание термостата происходит от нагрева биметаллической пластины, и температура воздуха не берется во внимание.
При электронном управлении взаимодействуют несколько датчиков. Принцип действия их заключается в отслеживании нагрева самого агрегата, а также температуры окружающего воздуха

После обработки данных микропроцессором, корректируется работа калорифера. Режимы работы можно задавать с панели, расположенной на корпусе, либо с дистанционного пульта (если он предусмотрен). Существуют модели аппаратов с программируемыми модулями. С их помощью можно устанавливать программу отопления помещения на неделю. Это удобно, например, если в будние дни с 8:00 до 17:00 дома никого нет. Поэтому на приборе устанавливается поддерживающая температура, а к приходу домочадцев устройство включается на полную мощность и быстро прогревает комнату до нужных показателей.

Преимущества и недостатки устройства

У данного вида конвекторов есть свои плюсы:

• низкая поверхностная температура;
• способность выдерживать перепады температуры;
• простота в управлении и обслуживании;
• низкотемпературные нагревательные элементы не сжигают кислород и не выделяют посторонних запахов;
• высокий уровень КПД – более 90%;
• низкий уровень шума;
• безопасность;
• несложная установка устройства;
• недорогая цена по сравнению с электронным управлением прибора;
• длительный срок службы.

Электрообогреватель с механическим управлением имеет и свои недостатки:

• щелчки при работе термостата;
• неточность заданной температуры: в пределах 1С.

Принцип работы конвектора

Принцип работы любого конвектора основывается на явлении естественной циркуляции воздуха (конвекции). Холодный воздух проникает внутрь помещения через форточку, дверной проем с улицы, проходит через трубчатый электронагреватель конвектора. На выходе мы получаем теплый воздух. Пары поднимается вверх, остывая, он опускается вниз, снова проходит через конвектор. Таким образом, осуществляется циркуляция, помещение равномерно прогревается.

Такая активная конвекция исключает образование холодных зон, прогрев осуществляется быстрее. Если сравнивать со стандартными радиаторами, при включении конвектора, комната становится теплой через несколько минут. Тогда как тепло от батарей распространяется постепенно и неравномерно. Остывают, кстати, батареи значительно медленнее.

Что такое конвектор

Отопительные приборы могут работать по двум принципам – излучать тепло, нагревая окружающие предметы, и создавать конвекцию, обеспечивая круговорот воздуха в отапливаемых помещениях. Конвекция позволяет быстро создать комфортную обстановку в доме, аккуратно забирая холодный воздух и генерируя вместо него теплый. На этом принципе построены не только обычные радиаторы для водяных систем, но и электрические конвекторы.

Электрический конвектор отопления – это небольшой обогреватель, напоминающий своим внешним видом самую обычную батарею отопления. Он работает от электрической сети и не требует подвода теплоносителя. Тем самым достигается некоторая экономия электроэнергии, снижаются тепловые потери. Для того чтобы конвектор заработал, необходимо подключить его к электросети – для этого подойдет самая обычная розетка.

Процесс конвекции заключается в том, что нагретый радиатором воздух стремится вверх, а на его место приходит холодный.

Электрический конвектор работает в автономном режиме. Он не нуждается в прокладке труб по всему дому, в электрическом котле, в расширительном бачке и прочих необходимых для водяного отопления приборах. Конвектор создан для прогрева воздуха и обеспечения его непрерывной циркуляции по обогреваемым помещениям. Результатом становится качественный и практически равномерный обогрев всех комнат в доме или квартире.

В чем заключаются достоинства и преимущества электрических конвекторов отопления? Чем они лучше других отопительных приборов? Для начала мы рассмотрим положительные качества этого оборудования:

• эффективный прогрев помещения обеспечивает комфорт в любой его точке – естественная конвекция позволяет доставить теплый воздух в любое место комнаты, вытесняя оттуда холодный воздух;
• полностью автономная работа – вам не понадобится создавать целую отопительную систему, достаточно развесить в комнатах необходимое количество конвекторов;
• практически равномерная температура во всех точках после полного прогрева – это обеспечивается естественной конвекцией и пониженной интенсивностью нагрева ТЭНов в современных конвекторах, в результате чего достигается более равномерное распределение тепла;
• компактность – это свойственно многим современным отопительным приборам. Благодаря этому электроконвекторы хорошо смотрятся в любых помещениях;
• возможность использования в качестве основного или вспомогательного отопительного оборудования – если у вас часто отключают отопление, вы сможете приобрести дополнительный источник тепла в виде электрического конвектора;
• отсутствие существенного влияния на влажность воздуха и на содержание кислорода – электрические конвекторы отопления не сжигают кислород и не сушат воздух, поддерживая здоровый и полезный микроклимат в доме;
• мгновенный старт и полная бесшумность в работе – конвекторы нагреваются очень быстро, а естественная циркуляция воздуха обеспечивает незамедлительный прогрев жилых помещений;
• предельная легкость монтажа – достаточно разместить на стене настенную модель или установить напольный конвектор. После этого можно запускать конвектор и наслаждаться теплом.

Кроме того, электрические конвекторы отопления не требуют обслуживания, не нуждаются в разрешениях для установки, обладают безопасностью для окружающих и характеризуются высоким КПД.

Если есть возможность подключить ваш дом к газовым коммуникация, то отопительная система с топливом в виде газа будет намного экономичнее отопления электрическими конвекторами.

Есть и недостатки, которые перечислены ниже:

• вместе с теплым воздухом радиаторы переносят пыль, распределяя ее по всем отапливаемым помещениям;
• несмотря на высокий КПД, расходы на отопление будут большими. Электрическое отопление – это самый дорогой источник тепла;
• слишком большие расходы на обогрев крупных домовладений – если у вас большой дом, выгоднее создать систему водяного отопления.

Минусов не очень много, поэтому электрические конвекторы отопления можно считать практически идеальным отопительным оборудованием.

Электрические конвекторы-обогреватели станут отличным решением для небольших однокомнатных и двухкомнатных домовладений, а также для малогабаритных дачных домиков. Также они пригодятся в качестве вспомогательного оборудования для квартир.

Варианты управления конвекторами

Способ управления конвектором во многом зависит от его типа по нагревательному устройству. Водяные отопительные приборы управляются следующими способами:

1. С помощью ручной арматуры – вентилей и кранов;
2. Термостатическими клапанами – автоматический режим работы, причем терморегуляторы бывают встроенными или устанавливаются самостоятельно;
3. Клапанами с сервоприводами, регулирующими расход теплоносителя по данным выносных датчиков комнатной температуры.

Электрические аппараты отопления управляются 2-мя типами термостатов:

1. Механическими;
2. Электронными.

Механические термостаты более просты в устройстве, надежны и относительно дешевы. Свою работу они реализуют через свойства биметаллической пластины – при нагреве она выгибается и размыкает электрическую цепь и наоборот – при охлаждении замыкает, включая нагреватель.

Электронные термостаты более точны и функциональны. Они руководствуются данными датчиков комнатной температуры, могут иметь режимы программирования, дистанционного управления и так далее.

Регулирование мощности газовых конвекторов зависит от конструкции горелки. Она может иметь одноступенчатое строение – тогда при нагреве до заданной температуры прекращается подача топлива газовым клапаном, при снижении температуры – производится розжиг. Модулируемые горелки имеют плавное регулирование теплопроизводительности.

Рекомендуем прочитать:

Замена полотенцесушителя в ванной

Как спустить воздух с полотенцесушителя

Конвекторы: плюсы и минусы

Как слить воду с батареи отопления

Радиаторы для однотрубной системы отопления

Виды радиаторов отопления для частного дома

(Просмотров 1 113 , 1 сегодня)

Конвекторы по принципу нагрева

• Водяной конвектор. Сегодня это альтернатива батареям отопления. Вода нагревается за счет теплоносителя, и, циркулируя по прибору, прогревает воздух между пластинами. Подключить такой конвектор можно как к центральной, так и автономной системе водоснабжения. Отличаются высокой безопасностью и бесшумностью.
• Газовый конвектор. Редко используется в жилых помещениях. Может работать от центральной магистрали или от газового баллона. Самый экономичный вариант, учитывая относительно низкую стоимость газа. Но вместе с тем, не самый безопасный вид конвектора. Установка газового обогревателя требует дополнительного согласования с контролирующими органами.
• Электрический конвектор. Самый простой в установке и использовании прибор. Нагревающий элемент в таком конвекторе максимально защищен и изолирован. Поверхность самого обогревателя не раскаляется. Весь процесс прогрева воздуха идет внутри прибора. Современные модели имеют автоматические терморегуляторы. Оптимальный вариант для дома. Но стоит помнить, что электрический конвектор лучше использовать в небольших помещениях и в качестве дополнительного отопительного прибора.

Устройство конвектора с механическим термостатом

Конструкция электроконвекторов модернизировалась на протяжении всего развития отопительной техники. На сегодня технология их производства усовершенствована, и устройства с механическим способом управления дешевле, чем их электронные аналоги. Это связано с тем, что разработка конвекторов требует меньших затрат и происходит быстрее.

Электрический конвектор с механическим управлением состоит из следующих элементов:

• корпус;
• терморегулятор;
• нагревательный элемент (ТЭН);
• воздухопроводные отверстия с направляющими жалюзи;
• предохранитель, защищающий от перегрева;
• кнопки выключить/включить;
• переключатель на несколько положений для подачи напряжения;
• встроенный датчик от случайного наклона (дополнительная опция).
