Балансировочный клапан для системы отопления для чего необходим и как его установить

Где и когда устанавливают магистральный кран?

В большинстве частных домов применяются ручные радиаторные вентили. Их вполне хватает для нормальной настройки работы водяного отопления в коттеджах, чья площадь не превышает более 500 м². Установка Установка балансировочных клапанов магистрального типа в системе отопления делается в следующих случаях:

  • в зданиях, где установлена разветвленная отопительная сеть с большим количеством стояков;
  • в многоквартирных домах, которые обогреваются собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

Когда есть понятие о назначениях балансировочных вентилей, необходимо разобраться в конкретных местах их установки. Радиаторные вентили необходимо устанавливать на выходе из обогревателя, то есть на обратке, а магистральные – на трубопроводе, который приводит охлажденную воду от потребителей в котельную. В том случае, когда элемент работает в паре с автоматическим регулятором давления, его можно устанавливать, как и в обратном, так и на подающем трубопроводе, в зависимости от того, как спроектирована сама схема.

Примечание: алюминиевые и стальные радиаторы с нижним подключением уже оборудованы балансировочным краном, который встроен в специальную фурнитуру, которая необходима для подключения подводок к таким приборам.

Перечислим моменты, в каких случаях не нужно устанавливать регулирующие клапаны:

  • в тупиковых системах малой протяженности, у которых одинаковые по гидравлике «плечи»;
  • в том случае когда батареи оборудованы термостатическими клапанами с преднастройкой;
  • в системах отопления коллекторного типа.
  • на последнем (тупиковом) радиаторе отопления;

Терморегуляторы с преднастройкой, которые стоят на подаче воды в батарею, выполняют также роль балансового вентиля, поэтому на выходе отопительного прибора необходимо смонтировать отсекающий шаровой кран. Подобная арматура устанавливается на подводках к последнему радиатору в цепочке, так как регулировать его не имеет особого смысла, и он должен быть полностью открыт.

Монтаж клапанов

При установке клапана необходимо размещать его по стрелке на корпусе, которая указывает направление перемещения жидкости, для борьбы с турбулентностью, влияющей на точность настроек. Выбирают прямые участки трубопровода с длиной 5 диаметров прибора да его точки расположения и два диаметра после клапана. Оборудование устанавливаются в обратную ветвь системы, для проведения работ достаточно сантехнического разводного ключа, монтаж проводят в следующей последовательности:

  • Перед установкой обязательно производят промывку и прочистку трубопроводной системы для избавления от возможной металлической стружки и других посторонних предметов.
  • Многие приборы имеют съемную головку, для удобства установки в трубах ее следует снять в соответствии с инструкцией.
  • Для монтажа можно использовать льняное волокно с соответствующей смазкой, которое наматывается на конец трубы и выходной штуцер батареи.
  • Регулирующий кран накручивают на трубу одним концом, второй присоединяют к радиатору специальными шайбами (переходная муфта американка), которая помещается на выходном радиаторном штуцере или вкручивается в кран, играя роль соединительной муфты.

Рис. 10 Балансировочный клапан для системы отопления — установка

Виды и отличия

Балансировочные вентили Ballorex и краны можно считать довольно стабильными, с точки зрения наличия множества разновидностей, оборудованием.

В большей мере они повторяют конструкцию друг друга. Основное деление происходит за счет нескольких деталей.

В первую очередь их делят по типу привода или управления на:

Первые нуждаются в ручной настройке и контроле, вторые являются законченными автоматами, преимущественно способными к организации в единую систему. Разница в цене между ними очень существенная.

Не менее важно наличие дополнительных деталей. Краны часто оборудуют:. Вариаций хватает с излишком

Вам лишь нужно понимать, что необязательно покупать самый дорогой и навороченный вариант. Вполне возможно, что тот же манометр или расходометр вам не понадобится вообще. А денег он стоит порядочно

Вариаций хватает с излишком. Вам лишь нужно понимать, что необязательно покупать самый дорогой и навороченный вариант. Вполне возможно, что тот же манометр или расходометр вам не понадобится вообще. А денег он стоит порядочно.

Способы подсоединения

На что еще стоит обратить внимание, так это на способ подсоединения балансировочных вентилей. Соединение это должно быть надежным, но в то же время мобильным

То есть необходимо наличие возможности в любой момент снять устройство, заменить его или отремонтировать. Лучший вариант в таком случае – фланцевый способ

Соединение это должно быть надежным, но в то же время мобильным. То есть необходимо наличие возможности в любой момент снять устройство, заменить его или отремонтировать. Лучший вариант в таком случае – фланцевый способ.

Фланцевый способ подсоединения широко используется в промышленности. Фланцевый клапан оборудован своими фланцами и подсоединяется к таким же ответным изделиям на торцах труб.

Фланцевый кран легко закрепить за счет затягивания всего нескольких болтов, он так же быстро снимается, но при этом обладает одной важной особенностью. Подразумевается, что фланцевый клапан при наличии разборного узла, имеет удивительный уровень герметичности

Фланцевый кран не нужно подтягивать или осматривать время от времени, вероятность ослабления фланцев крайне мала, при условии, что вы осуществили монтаж правильно.

Лучшие производители

Выбор производителя, конечно же, тоже влияет на качество продукта. На современном рынке лидеры давно известны. К ним относят компании производящие краны Штремакс, Cimberio, Stad и другие.

Австрийская компания Herz занимается производством кранов Штремакс, предназначенных для самых разнообразных задач. Их плюсы – надежность и практичность при удобной цене. Краны Штремакс не подводят своего владельца, что в системе отопления играет большую роль.

Краны Cimberio от итальянского производителя пользуются не меньшей популярностью. Клапаны Cimberio представлены на рынке большим количеством моделей, что позволяет покупателю увереннее делать свой выбор опираясь на широкую каталожную базу.

Краны и клапаны Stad – продукция высшего качества. Кран Stad – это эталон технической и инженерной мысли. Компания производит их в небольшом количестве, зато каждый вариант предельно универсален и удобен в работе.

Как видите, у разных производителей и марок есть свои прелести. Все они предоставляют продукцию высочайшего качества, причиной тому стало их многолетнее пребывание на рынке в качестве лидеров. Поэтому конечный выбор будет ложиться на ваши плечи.

Источник

Балансировочный клапан для системы отопления

Существующие системы теплоснабжения условно делятся на два типа:

  • Динамические. Имеют условно постоянные или переменные гидравлические характеристики, к ним относятся отопительные магистрали с двухходовыми регулирующими клапанами. Данные системы оснащаются автоматическими балансировочными регуляторами перепада.
  • Статические. Обладают постоянными гидравлическими параметрами, включает в себя магистрали с трехходовыми вентилями регулировки или без них, система оснащается статической ручной балансировочной арматурой.

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор, выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

  • Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
  • Контактным термометром замеряют температуру всех батарей и записывают показания.
  • Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

Типы клапанов

Системы теплоснабжения могут иметь перманентный или переменный расход источника тепловой энергии. В зависимости от этого показателя различают две разновидности вентиля:

  • ручной;
  • автоматический.

Ручные балансировочные клапана, как правило, применяют при постоянном расходе источника тепловой энергии. Регулировка осуществляется за счет рабочего конуса, выдвижение которого регулируется механическим поворотом рукояти. В свою очередь ручные клапаны подразделяются на следующие виды:

  • однотрубные;
  • двухтрубные.

Ручной балансировочный клапан

Автоматические балансировочные клапна используются для гидравлической увязки систем отопления и других систем с переменным расходом теплоносителя. Примером использования автоматического клапана может быть двухтрубная система с термостатом (типичный вариант системы с переменным расходом теплоносителя). Для гидравлической увязки автоматический балансировочный вентиль используется в комплекте с запорно-балансировочным клапаном.

Автоматический балансировочный клапан

Когда термостатические клапаны вследствие изменения температуры воздуха в помещении меняют расход теплоносителя через отопительные приборы, следовательно, и перепад давления, необходимо следить за тем, чтобы перепад не превысил заданное значение. Эту задачу решает автоматический клапан.

Когда термостат закрывается, перепад увеличивается до значения, установленного на клапане. В результате клапан тоже закрывается, создает оптимальные условия для работы термостатических клапанов и защищает от слишком большого перепада, следовательно, предотвращает появление шума.

Каждый такой регулятор оснащен регулировочным блоком, разработанный специально под определенный тип и размер клапана, что обеспечивает точность поддержания перепада давления. При этом теплоноситель расходуется эффективно без перерасхода, а система отопления является гидравлически устойчивой, что исключает необходимость постоянной регулировки и перенастройки системы эксплуатационными службами.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.


Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.


Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Устройство и принцип функционирования

Устройство БК напоминает конструкцию ручного регулирующего вентиля, которым пользуются в целях изменения расхода горячего теплоносителя. При этом увеличивая или уменьшая проходное сечение прибора. На рисунке ниже показаны функциональные элементы БК.

Функциональные элементы клапана

Главное отличие БК от регулирующих и запорных устройств заключается в наличии двух измерительных штуцеров, служащих для замеров давления рабочей среды до и после механизма регулировки расхода, и оснащении регулирующего механизма маховиком-рукояткой с измерительной цифровой шкалой.

Принцип работы регулирующего расхода механизма заключается в изменении проходного сечения в посадочном седле при рабочем движении золотника.

Конструктивные исполнения БК могут быть самыми различными. Шток регулировочного устройства располагается перпендикулярно либо под углом к оси направления потока теплоносителя, золотники встречаются плоской, конусной или сферической формы, в соответствии с которой выполняется посадочная поверхность седла.

Скошенное расположение штока более предпочтительное, так как обеспечивает клапану малое гидравлическое сопротивление.

Принцип работы БК, имеющего в конструкции прямой шток и сопряжение плоского золотника с седлом, показан на рисунке ниже.

БК с прямым регулирующим штоком

Ось трубопровода и совпадающая с ней ось направления потока теплоносителя параллельны уплотняющей поверхности золотника. Плоский золотник и шпиндель резьбовой, сообщающий золотнику рабочее движение, установлены перпендикулярно оси потока.

При вращении рукоятки, которая работает как маховик, крутящий момент через винтовую пару, состоящую из неподвижной резьбовой гайки и шпинделя, сообщает золотнику рабочее поступательное движение (так называемый рабочий ход).

В процессе работы золотник перемещается в интервале от крайнего нижнего до крайнего верхнего положения. Если переместить золотник в крайнее нижнее положение, произойдёт плотное сопряжение золотника с поверхностью седла, герметично перекрывающее движение водяного потока.

В соответствии с изменением размера проходного сечения изменяется пропускная способность устройства, численно равная расходу, выраженному в куб. м/ч.

В качестве технической характеристики БК указывается его расходная характеристика, отражающая зависимость относительного расхода теплоносителя от относительного рабочего хода штока (затвора) БК при фиксированном перепаде давления.

Образец расходной характеристики балансировочного клапана

По инструкции, прилагаемой к БК, определяется параметр рабочего хода штока и подсчитывается число оборотов регулировочной рукоятки, необходимые для формирования нужного расхода теплоносителя. На рукоятке имеется цифровая шкала, показывающая количество полных оборотов открытия затвора.

Принцип настройки клапана заключается в выкручивании или закручивании рукоятки-маховика, поднимающей или опускающей шток с золотником. На рукоятке имеется ограничитель для фиксации выставленного расхода и предотвращения сбивания настроек при манипуляциях с клапаном. Например, при его использовании как запорного вентиля для полного перекрытия движения теплоносителя.

На рисунке ниже показан клапан для балансировки Ду25 производства CIMBERIO (Италия).

Балансировочный клапан CIMBERIO

Обращают на себя внимание удобные для пользования две цифровые шкалы на общей рукоятке:

  • основная круговая шкала показывает число полных оборотов от 0 до 8 (показание 0 соответствует положению «полностью закрыт», показание 8 – «полностью открыт»), характеризующих степень открытия затвора клапана;
  • дополнительная круговая шкала показывает десятые доли (от 0 до 9) от каждого оборота.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

  • клапана с ручной регулировкой;
  • запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Зачем нужна балансировка систем отопления

Что такое балансировка

Балансировка системы отопления являет собой гидравлическую регулировку. Без такой регулировки невозможна эффективная и долгая работы отопительной системы. Результат балансировки — перераспределение теплоносителя по всем замкнутым участкам системы отопления так, чтобы сквозь каждый прибор отопления проходил нужный расчётный объём теплоносителя.

То есть, если говорить по-простому, то неотбалансированная система отопления работать будет, но неправильно. Вот, например, на данном слайде условно представлены 2 системы отопления: отбалансированная и неотбалансированная. Для понимания – это котел, нагревающий воду, насос, создающий принудительную циркуляцию, по 2 радиатора в каждой из систем. Это термостатические клапаны.

Есть ветки, в которые приходит больше воды, хотя такого кол-ва воды не требуется, а есть ветки куда приходит меньше воды (как и изображено на слайде). Жидкость не может подойти к самым удаленным веткам в необходимом кол-ве из-за гидравлического сопротивления по длине, связанного с неотрегулированностью балансировочных клапанов на радиаторах.

И в те ветки, куда приходит больше воды (– а термостаты реагируют достаточно медленно (где-то в среднем за 20 мин), и поэтому происходит локальный перегрев в комнате (изображено красным). Люди открывают окна, чтобы остудить комнату, и соответственно мы выбрасываем деньги на ветер. Обычно повышают температуру теплоносителя, повышая подачу топлива, а лишнее топливо – это переплата до 7-20% на вот таких неотбалансированных системах отопления. В других же комнатах – может быть  холодно (изображено синим на слайде), локальный недогрев.

При повышении скорости теплоносителя, когда мы увеличиваем скорость вращения насоса, чтобы наверняка прогреть неотбалансированную систему отопления, есть вероятность шума в термостатических головках из-за большого перепада давления на радиаторе. Это бывает редко, но все же порой бывает и как вариант это тоже можно использовать в качестве аргумента. Термоголовки начинают стучать, и звук этот крайне неприятен. Тем, кто слышал этот звук должно быть понятно.

Мы думаем никто не будет спорить, что отбалансированные системы отопления работают комфортно и экономично.

Многие владельцы частных домов пренебрегают процессом балансировки, не говоря уже о монтажниках, которые рассчитывают системы отопления и монтируют систему в частном доме, не задумываясь о последствиях.

Необходимо доносить это в массы, рассказывать обо всех недостатках неотбаласированных систем отопления, так как мало кто об этом задумывается.

Что такое балансировочный клапан

Для сохранения равной температуры в радиаторах выполняют регулирование объема теплоносителя, проходящего через прибор, чем он меньше, тем ниже теплоотдача батареи. На практике регулировать поток возможно обычным шаровым краном, и это дает эффект если число нагревательных элементов в контуре не превышает одного. В противном случае установить шаровым краном одинаковую температуру в разных батареях не возможно.

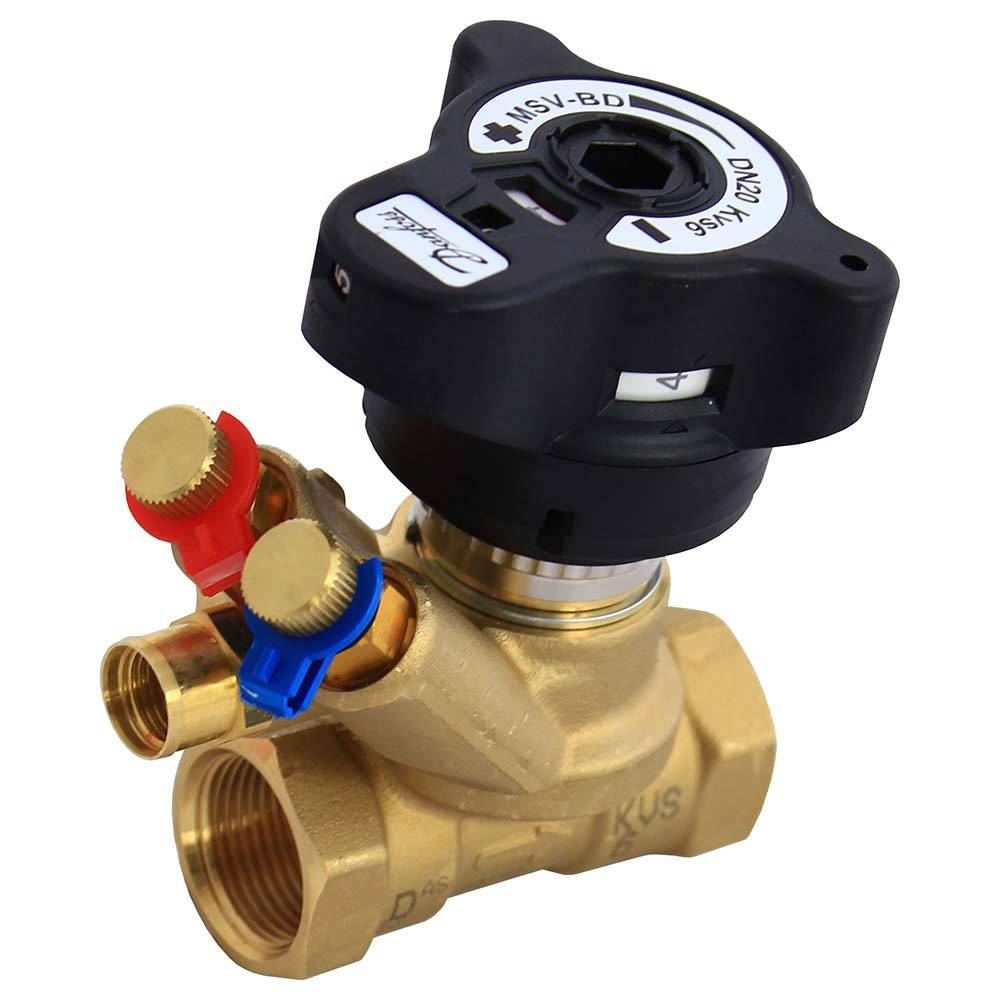

Балансировочный клапан

Балансировочный клапан для системы отопления эффективно поддерживает тепловой баланс, применяя автоматическую или ручную настройку в нагревательных элементах. Конструктивно это осуществляется через специальный механизм, который частично закрывает проход теплоносителю, точно так же, как и любое запорно-регулирующее устройство, но с тем отличием, что нужный объем балансира устанавливается ручным или автоматическим способом по предустановленным шкалам настройки.

Балансировочный кран устанавливается на обратном трубопроводе. Такой подход дает возможность гарантировать постоянную скорость циркуляции воды в батареях, даже в том случае, что применяется общая линия для отопления и контура ГВС. Если по схеме балансировки предусмотрено установка балансиров у каждого радиатора, то они размещаются внизу на выходном штуцере радиатора, диагонально по отношению к шаровому крану подачи теплоносителя, размещенного в верхней части прибора отопления.

Как работает балансовый вентиль?

Конструкция радиаторного элемента, служащего для ручной балансировки ветвей отопления, состоит из следующих частей:

  1. Корпус с резьбовыми патрубками, служащими для подключения труб, изготовленный их латуни. При помощи литья, внутри сделано так называемое седло, которое представляет собой круглый вертикальный канал, который кверху слегка расширяется.
  2. Запорно-регулирующий шпиндель, рабочая часть которого имеет вид конуса, который входит во время закручивания в седло, тем самым ограничивая поток воды.
  3. Уплотнительные кольца, изготовленные из резины EPDM.
  4. Защитный колпачок из пластика или металла.

У всех известных производителей изделия бывают двух видов исполнения – углового и прямого. Изменена только форма, а принцип работы одинаковый.

Как работает клапан в системе отопления: во время вращения шпинделя проходное сечение уменьшается или увеличивается, благодаря чему выполняется регулировка. Количество оборотов, от закрытого до открытого, до предельного уровня варьируется от трех до пяти оборотов, в зависимости от того кто является производителем данной продукции. Для поворота штока используется обычный или специальный ключ имеющий форму шестигранника.

По сравнению с радиаторными, магистральные краны имеют другой размер, наклонное положение шпинделя, отличные штуцера, которые необходимы для:

  • чтобы при необходимости сливать теплоноситель
  • подключения приборов учета и контроля;
  • присоединения капиллярной трубки идущей от регулятора давления.

Необходимо упомянуть и то, что не каждой системе нужна балансировка как таковая. К примеру, 2-3 коротких тупиковых ветки, оборудованные 2 радиаторами на каждой, могут тут же войти в нормальный рабочий режим с условием, что диаметр труб подобран точно и между приборами расстояния не очень большие. А сейчас рассмотрим 2 ситуации:

  1. От котла ведут 2-4 ветки отопления неодинаковой длины, количество радиаторов на каждой составляет от 4 до 10 .
  2. То же самое, только радиаторы оборудованы термостатическими вентилями.

Так как основная масса теплоносителя всегда протекает по пути с наименьшим гидравлическим сопротивлением, в первом случае большую часть тепла получат первые радиаторы, которые находятся ближе всего к котлу. В случае поступления теплоносителя к этим батареям его не ограничить, тогда стоящие в самом конце батарей получат наименьшее количество тепловой энергии, и таким образом разница между температурными режимами будет составлять от 10°С и более.

Для того чтобы самые дальние батареи были обеспечены необходимым количеством теплоносителя, на подводках к ближайшим радиаторам от котла устанавливаются балансировочные вентили. Путем частичного перекрытия внутреннего сечения труб они ограничивают проток воды, тем самым увеличивая гидравлическое сопротивление данного отрезка. Подобным способом подача регулируется и в системах, где есть 5 и более тупиковых веток.

Во втором случае, ситуация несколько сложней. Монтаж радиаторных термостатов дает возможность менять расход воды при необходимости автоматически. На протяженных ветвях с большим количеством приборов отопления, которые оснащены термостатами, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления.

Последние, при помощи капиллярной трубки соединяются с балансовым краном, реагируют на уменьшение ли увеличение расхода теплоносителя в системе и поддерживают в обратке давление на требуемом уровне. Таким образом, теплоноситель равномерно распределяется между потребителями, несмотря на то, что срабатывают термостаты.
