Панельные радиаторы отопления

Особенности производства

Как правило, в каждой стране, где производятся обогреватели для отопительных систем, существуют свои стандарты качества. Однако для внешнего рынка имеют радиаторы стальные ГОСТ, единый для всех. Например, одним из его критериев является толщина листовой стали, которая не должна быть меньше 1.2 мм.

Зная, как изготавливаются стальные радиаторы, характеристики их будут более понятны обычным потребителям:

  1. Каждая панель конструкции состоит из соединенных вместе штампованных стальных листов.
  2. При штамповке на металл наносятся канавки, по которым течет носитель, когда радиатор подключен к отопительной системе. Их две горизонтальных, по одной вверху и внизу и частые вертикальные.
  3. Как правило, две панели соединяются сварочным швом, что делает конструкцию надежной и безопасной.
  4. Технические характеристики стальных радиаторов отопления напрямую зависит от их типа и размера.

Чтобы сделать оптимальный выбор по мощности, следует знать основные факторы, которые на нее влияют.

Как выбрать стальные радиаторы?

  • Какой материал применялся при изготовлении (при производстве дорогих устройств применяется высокоуглеродистая легированная сталь);
  • К какому типу относится;
  • Наличие или отсутствие конвекции и количество рядов;
  • От какой фирмы или страны;
  • Габариты;
  • Где продается;
  • Технические параметры.

При выборе стальных батарей человеку важно знать:

  • Тепловую мощность для комнаты. Она рассчитывается с учетом размера помещения, типа строения и окон и количества внешних стен;
  • Далее, узнать рабочее давление. Так, стальное оборудование исправно работает при 6-8.7 атмосфер;
  • Тип терморегулятора (бывает автоматический и ручной);
  • Величина рабочего и испытательного давления;
  • Какой тип отопления применятся конкретно для этого дома;
  • Размер труб;
  • Габариты радиатора.

Учитывая эти критерии, человек подберет качественный стальной радиатор потратив при этом минимум сил и денежных затрат.

Стальные панельные радиаторы отопления

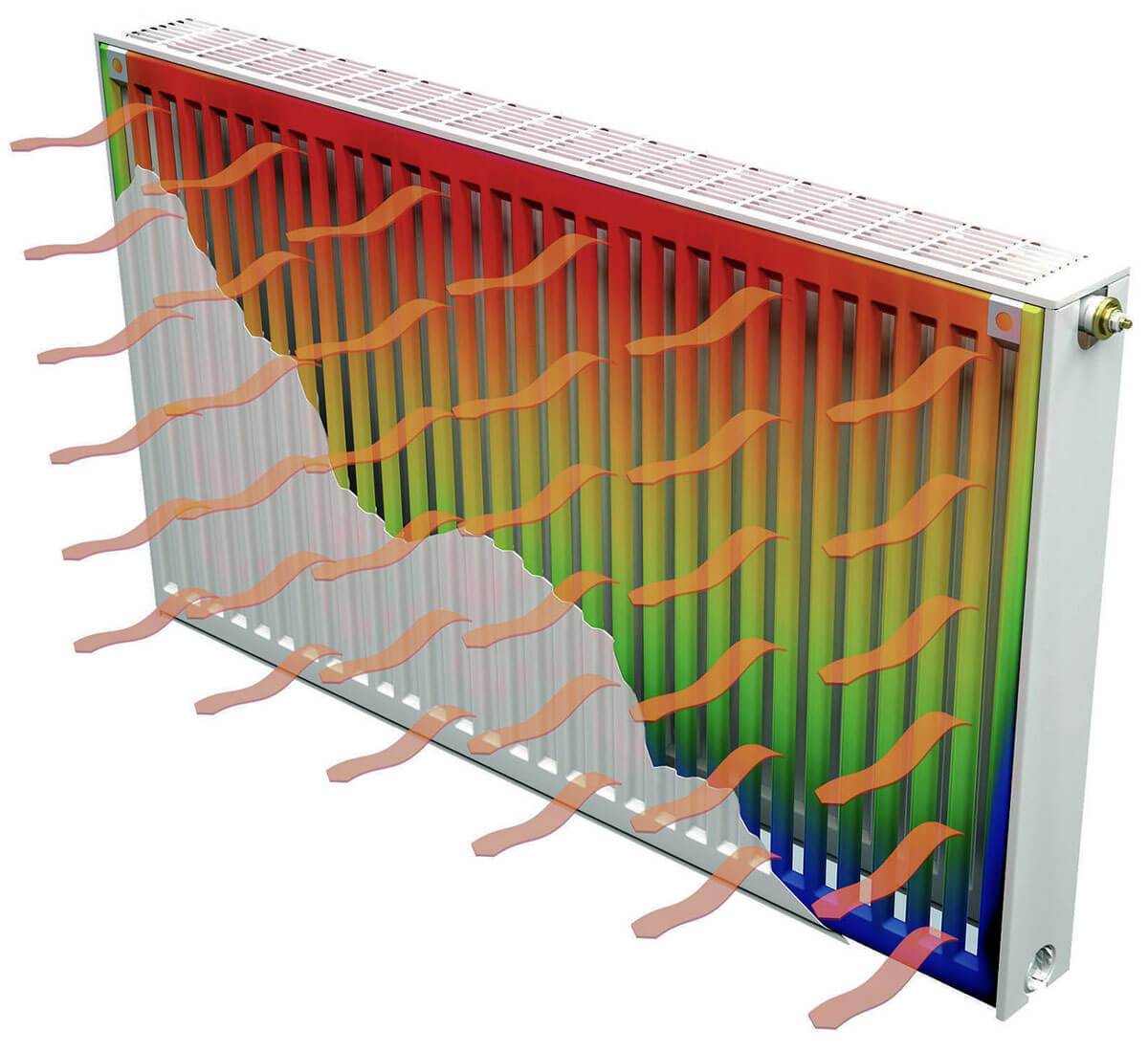

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Современные панельные радиаторы

Позже на рынке появились панельные радиаторы отопления, состоящие из различного количества секций. Они обладают рядом своих недостатков, зато они более эффективны – помещения они прогревают заметно быстрее. Вот их основные преимущества:

  • Высокая теплоотдача;
  • Низкая инерционность;
  • Малые габариты;
  • Приличный дизайн.

Теплоотдача панельных батарей намного выше чем у их чугунных предшественников.

Технические характеристики панельных радиаторов отопления таковы, что они отличаются высокой теплоотдачей – до нескольких тысяч Ватт. Поэтому они более эффективно греют помещения, приводя к уменьшению расходов на отопление. Кроме того, они отличаются небольшой емкостью – для их заполнения нужно минимум воды. Те же чугунные батареи характеризуются более высокой вместительностью.

Низкая инерционность характерна для всех типов панельных радиаторов. То есть, при подаче нагретого теплоносителя они начинают выделять тепло практически сразу же, без раздумий. Это характерно как для стальных, так и для алюминиевых моделей. Что касается чугунных моделей, то они прогреваются долго – это связано с высокой теплоемкостью чугуна.

Указанный недостаток чугунных батарей можно рассматривать как преимущество – за счет высокой теплоемкости они хорошо накапливают тепло и выделяют его даже при отсутствии подачи теплоносителя. Радиаторы из стали, алюминия и меди на это неспособны.

Панельные радиаторы обладают меньшими габаритами, чем их чугунные собратья. Здесь явным преимуществом выступает небольшая толщина – радиаторы не загромождают пространство и легко маскируются декоративными панелями. Сегодня они используются для обогрева самых разных помещений, как жилых, так и нежилых. Также нельзя не отметить их вполне сносный и строгий дизайн – современные панельные батареи компактные и красивые. Поэтому они не испортят собой ни одно помещение.

Предшественники панельных радиаторов

В советские времена в отечественных домах и квартирах устанавливались громоздкие чугунные батареи. Они отличались высокой эффективностью и отлично согревали квартиры и дома. Солидная толщина чугуна обеспечивала сохранение тепла в те моменты, когда подача теплоносителя по тем или иным причинам прекращалась (например, в связи с извечными авариями). Также нельзя не отметить выносливость чугуна – он отлично работает с теплоносителем низкого качества.

Чугунные батареи старого образца. Их еще очень часто можно встретить в старых домах, но их использование сокращается в пользу современных панельных радиаторов.

Стандартный чугунный радиатор был очень громоздким и очень прочным. Он хорошо выдерживал перепады давления и гидроудары. Правда, несколько подводил непритязательный внешний вид, но советскому человеку было не до изысков в дизайне. Поэтому со своей задачей чугун справлялся на все 100%, да и альтернативы ему практически не было.

Нельзя не отметить и наличие некоторых недостатков чугунных батарей:

  • Громоздкость – они действительно огромные, а прятать их под декоративные панели очень сложно;
  • Ужасный внешний вид – советская «гармошка» не обладала какими-либо зачатками дизайна;
  • Неудобство в монтаже – солидный вес создавал определенные трудности в процессе установки батарей;
  • Высокая инерционность – они не сразу нагревались, но и не сразу охлаждались;
  • Низкая теплоотдача – она составляет 110 Вт на одну секцию.

В силу отсутствия альтернативы потребителям не оставалось ничего другого, как приобретать чугунные батареи и устанавливать их в своих домах.

На советском рынке присутствовали прародители современных батарей отопления, изготовленные из тонкого металла. Правда, по своим габаритам они мало чем уступали своим чугунным собратьям. Но в монтаже они были заметно легче.

Преимущества и недостатки стальных батарей

Каждая модель и тип имеют собственные достоинства и недостатки, но к главным достоинствам относится:

  • Универсальный дизайн, который окрашивается эмалью устойчивой к повышенным температурам, что позволяет эксплуатировать радиатор при любом дизайне;
  • Батареи медленно остывают и отдают больше тепла, чем чугунные;
  • Компактность, за счет которой пользователь может установить оборудование в любом удобном месте;
  • Экономичность, достигающаяся за счет стоимости и функциональности прибора с терморегуляцией;
  • Вес. Благодаря ему человек разместит устройство даже на стене;
  • Разнообразие подключения к системе. Также присутствуют универсальные модели, которые подойдут к любому соединению;
  • Оборудование имеет полноценную комплектацию вплоть до регулятора температуры;
  • КПД достигает 85% и более;
  • При стоимости менее 1000 руб. человек получает прибор, который проработает не менее 10 лет;
  • Легкий монтаж или замена.

Также устройство имеет несколько недостатков, среди которых:

  • Нельзя эксплуатировать в централизованной системе отопления, где присутствует высокое давление и проводятся испытания гидроударом;
  • Если постоянная температура теплоносителя высокая, то есть шанс образования накипи и коррозии;
  • Нельзя наращивать блок, поэтому мощность останется такой же;
  • Срок эксплуатации дешевых устройств – 10 лет.

Когда человек выбирает стальные батареи, он должен правильно все рассчитать. В противном случае отопительный сезон будет проходить под одеялом или со включенным масляным радиатором.

Размеры

Широкий ассортимент позволяет рассчитать и выбрать размеры, подходящие для площади конкретного помещения и высоты его окон. Как правило, панельные радиаторы имеют следующие технические характеристики в мм:

  • высота – 300, 350, 400, 500, 600 и 900;
  • ширина – от 400 до 3000.

При необходимости можно выбрать приборы нестандартных размеров.

Увеличение площади обогрева

Для повышения теплоотдачи к панелям приваривают стальные ребра – П-образные пластины. Число пластин увеличивает мощность радиатора, так как возрастает площадь обогрева. В зависимости от количества, радиаторы делятся на три типа:

  • небольшая мощность 11 – одна пластина;
  • средняя мощность 22 – две пластины;
  • мощные радиаторы 33 – три пластины.

Плюсы и минусы стальных панельных батарей

Для предотвращения гидроудара на радиаторы устанавливается редуктор

Главное преимущество металлических панельных радиаторов отопления – бюджетная стоимость и привлекательный внешний вид. Их достоинства особенно заметны при сравнении с чугунными либо медными моделями. Они способны эффективно отапливать помещения и при этом требуют гораздо меньше энергии для нагревания. Прочная конструкция позволяет монтировать их на стены, сделанные из любых материалов. В список основных плюсов радиаторов включают:

  • надежность и отсутствие проблем при монтаже;
  • высокая теплоотдача за счет большой площади батарей и хорошей конвекции;
  • экономичность до 30-40% по сравнению с аналогами из чугуна и меди;
  • эффектный внешний вид, что дает возможность не тратить средства на приобретение и установку экранов;
  • большой ассортимент, возможность выбора из широкого модельного ряда.

У панельных батарей отопления есть и свои минусы, которые нужно учитывать. В перечень слабых сторон включают повышенную чувствительность швов к гидроударам, из-за чего приходится дополнительно устанавливать редуктор, способный смягчать воздействие. Склонность к образованию ржавчины, особенно если циркулирующая жидкость не соответствует нужному уровню качества. Плановое отключение воды заметно ускоряет появление коррозии и понижает сроки службы радиаторов.

Стальные радиаторы отопления. За и против

Аргументы «за»

  • Благодаря тому, что они обладают довольно простой конструкцией, такие радиаторы прослужат длительный срок. Они обладают довольно высокой прочностью, а толщина из стенок составляет от 1,2 до 1,5 мм.
  • Монтаж стальных радиаторов отопления можно осуществить самостоятельным образом. Для этого не нужно обладать специальными знаниями или уменьем. Если вам необходима инструкция по их монтажу, ее можно без труда найти на веб-странице производителя. Эта инструкция поможет установить отопительный прибор исходя из существующей у вас системы отопления.
  • Железные радиаторы отопления обладают отличными дизайнерскими особенностями. Такое устройство впишется практически в любой интерьер.

Металлические радиаторы выступают важным элементом в интерьере

Аргументы «против»

  • Самым главным недостатком подобных радиаторов является их низкая устойчивость к влиянию коррозии. Такие радиаторы могут выйти из строя из-за воздействия влаги. По этой причине не рекомендуется их установка в помещении, где наблюдается повышенный уровень влажности. Кроме того, нельзя оставлять без воды систему, в которой установлены стальные радиаторы. Если их оставить без воды всего на несколько недель, они могут выйти из строя.
  • Подобные устройства обладают высокой чувствительностью к гидравлическим ударам в тех местах, где находятся сварные швы.
  • Некоторые радиаторы покрываются на заводах не слишком качественным лакокрасочным покрытием. Если краска невысокого качества, то радиатор потеряет свой первозданный внешний вид уже через несколько лет, так как покрытие начнет шелушиться.

Даже принимая во внимание некоторые недостатки стальных радиаторов отопления, как говорят отзывы, они обладают вполне хорошими параметрами и характеристиками. А если принять во внимание их невысокую стоимость, то такие радиаторы являются вполне оптимальным вариантом для вашей отопительной системы

Виды радиаторов

Среди огромного разнообразия моделей перед потребителем возникает проблема, какие батареи отопления лучше выбрать для квартиры, а какие для частного дома.

Виды батарей можно сгруппировать по следующим признакам.

  1. Материал изготовления;
  2. Форма устройства и способ размещения.

Материал изготовления

Приборы отопления бывают:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические;
  • медные;
  • пластиковые.

Чугунные

Секции первых чугунных батарей отопления ещё можно наблюдать в старых многоквартирных домах советского периода постройки. Внешний облик оставлял желать лучшего. Они были довольно громоздкими и никак не являлись украшением интерьеров квартир.

Современные приборы такого типа обладают стильным дизайном и высокой теплоотдачей. Благодаря структуре чугуна, радиатор может выдержать критический уровень давления до 30 атмосфер (А), что спасает его от мощного гидроудара и разрыва корпуса.

Лучше чугунные батареи для квартиры

Изделия из чугуна «терпимы» к качеству воды и выдерживают многолетнюю эксплуатацию с загрязненным теплоносителем. Благодаря конструкции, батареи можно собирать и разбирать, варьируя количество секций.

Стальные

В квартире можно порекомендовать установку стального радиатора. Они выгодно отличаются от своих чугунных «собратьев» лёгким весом.

Приборы рассчитаны на предельную температуру теплоносителя в 90 С. Стальные батареи бывают трубчатыми и панельными. И те и другие обладают высокой степенью теплоотдачи.

Они нагреваются почти в два раза быстрее, чем чугунные аналоги, но и остывают также быстро. По окончании отопительного сезона воду из стальных радиаторов не сливают. Делается это для того, чтобы от контакта с воздухом не смогла ржаветь внутренняя поверхность каналов изделий.

Панельные модели представляют собой не разборную конструкцию в то время, как в трубчатых изделиях можно производить замену секций или дополнять новыми.

Алюминиевые

Алюминиевые отопительные приборы для квартир часто являются бюджетным вариантом. Батарея, изготовленная методом экструзии, ремонту не подлежит. Используя технологию выдавливания расплавленного металла в форму, получают цельный прибор с проточными каналами.

К недостаткам следует отнести дороговизну изделий и сложность подсоединения к стальным трубам только через специальные муфты по наружной стороне. Алюминиевые обогреватели капризны по отношению к теплоносителю централизованного отопления. Их каналы могут быстро быть забиты отложениями неочищенной горячей воды.

Биметаллические

Батарея изготовлена из двух металлов – стали и алюминия. Основой радиатора является горизонтальные вводные и выводные стальные трубки с поперечными трубчатыми каналами, окружённые конверторными алюминиевыми пластинами.

Биметаллическая конструкция совмещает в себе лучшие теплотехнические свойства двух металлов. Сталь, нагреваясь от теплоносителя, передаёт тепло алюминиевым пластинам. Те намного быстрее стального корпуса отдают тепловую энергию в воздушное пространство квартиры.

Медные

Медь – это превосходный проводник тепла, с которым не сравнится ни один металл. Медный теплообменник является идеальным прибором для обогрева помещений. Наряду с великолепным внешним видом радиатор служит, как минимум 25 – 30 лет.

Поверхность металла практически не имеет адгезии, благодаря чему в его трубках даже грязная горячая вода не оставляет никаких отложений. Медь абсолютно индифферентна к коррозионным процессам, выдерживает давление в трубах до 36 атмосфер и температуру свыше 100 С. Единственный и существенный недостаток – это высокая стоимость медных изделий.

Пластиковые

Пластиковые радиаторы – сегодняшняя новинка на рынке теплотехники. В техническом отношении новые изделия ещё значительно отстают от своих аналогов из других материалов.

Несмотря на это, из-за своих преимуществ за пластиковыми приборами обогрева ожидается большое будущее. Пластиковые изделия на несколько порядков дешевле батарей из других материалов. Их легко соединять с пластиковыми трубами. Материал может быть любого цвета, что даёт возможность придать интерьеру помещения необычайно красивый колорит.

Форма устройства и способ размещения

По форме устройства радиаторы делятся на панельные и трубчатые изделия (см. выше главу «Стальные»).

Что касается способа размещения, то напольные приборы опираются на ножки, а настенные модели крепятся к вертикальным ограждениям.

Напольные радиаторы

Установить самостоятельно: за и против

Сразу нужно предупредить о том, что без опыта работы и обращения с инструментами браться за эту работу самостоятельно не следует. Неправильны выбор модели, некачественная сборка секций и установка радиаторов на место их эксплуатации может привести уже вначале отопительного сезона к печальным последствиям таким, как разрушение приборов, их соединений и залив горячей водой помещений.

Целесообразно начинать учиться у опытного работником, а ещё лучше обратиться за помощью к профессионалам. Они сделают точный теплотехнический расчёт, подберут и установят нужные радиаторы отопления.

Радиаторы отопления. Как выбрать?

Смотрите это видео на YouTube

Общие сведения

Некоторые задаются таким вопросом, на что в первую очередь необходимо обращать внимание при выборе стальных радиаторов отопления? Ассортимент стальных обогревательных приборов на сегодняшний день очень разнообразный. С одной стороны, есть из чего выбирать, а с другой стороны большой выбор может вызвать чувство растерянности

Стальные радиаторы, в первую очередь, могут отличаться заводом производителем. Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности.

Устройство стального радиатора

Отопительные радиаторы из стали не рекомендуется устанавливать в таких помещениях, где наблюдается повышенный уровень влажности, таким образом, для ванной комнаты они никак не подойдут. На сегодняшний день стальные обогревательные приборы можно увидеть не только в частных домах, но также и в магазинах, в офисах, в загородных коттеджах. Это объясняется их невысокой стоимостью, и в то же время, красивым и стильным дизайном.

Стоимость стальных радиаторов отопления, в первую очередь, зависит от их показателей мощности и размеров. Иногда одни стальные радиаторы, обладающие аналогичными параметрами, стоят дороже, чем другие, только из-за более раскрученного бренда. Поэтому задумайтесь, стоит ли переплачивать лишние деньги. Разумеется, что отечественные приборы будут стоить несколько дешевле, чем те, которые производятся в Европе. А вот по размерам и рабочим параметрам они могут и не отличаться или отличаться, но не существенно.

Классификация и размеры стальных радиаторов

Для того чтобы подобрать наиболее подходящий радиатор, необходимо принять во внимание следующие нюансы:

  • От того, насколько глубоко и низко будет расположен отопительный прибор, зависит более равномерный обогрев всего помещения.
  • Необходимо, чтобы радиатор был оснащен таким элементом, как кран Маевского, так как это сделает возможным стравливание лишнего воздуха из системы. Также желательно, чтобы радиатор был оснащен кранами для прерывания воды. Могут возникнуть непредвиденные аварийные ситуации, и такие краны будут весьма кстати.
  • Если радиатор отопления устанавливается под окном, то его ширина должна быть не меньше, чем 50-70% от ширины оконного проема.
  • Для того чтобы отопительный радиатор был более практичным, можно выбрать такую модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.

Требования для установки радиатора отопления

Рабочие характеристики стальных радиаторов отопления

Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.

Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

  • Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
  • Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.

Изготовление стальных радиаторов отопления

  • Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
  • Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
  • Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.

Типы подключения

В зависимости, с какой стороны подходят трубы, выбирают один из двух вариантов на выбор по подключению.

Боковое

Более дешевый вариант подключения. Стальные радиаторы все реже встречаются с боковым соединением. Связано это с менее эстетичным видом, по сравнению с аналогами на базе нижнего подключения.

Нижнее

Если трубы необходимо спрятать или они проходят в полу. Очень часто с нижним подключением продаются панельные радиаторы сразу со встроенным термоклапаном, что так же сказывается на конечной цене. Встречаются приборы как с левым/правым нижним подключением, так и с нижним подключением по центру.

Классификация батарей

Панельные стальные радиаторы могут работать с различной мощностью. Для этого панели и оребрения собираются в различных комбинациях, которые и дают разную мощность. В зависимости от строения батареи выделяют несколько типов. Наиболее популярными из них являются:

Тип 10. Расшифровывается так: «1» говорит о том, что конструкция предусматривает 1 панель, «0» – отсутствуют оребрения. Иными словами, это однорядный вариант, не имеющий оребрений. В его конструкцию также не входят боковые стенки и решетка для выхода воздуха. Отличаются такие модели небольшим весом и малой мощностью.

Тип 11. В отличие от предыдущего варианта, панель дополнена пластиной оребрения. Мощность его немного выше, чем у предыдущего варианта.

Тип 21. Состоят из двух панелей, между которыми размещена пластина оребрения.

Тип 22. Радиатор стальной панельный данного вида является двухрядным по глубине. Он имеет два ряда конвективного оребрения, которые находятся между панелями. Пластины приварены к каждой из панелей.

Тип 33. Это самый мощный вариант. Он собран из трех панелей, к которым прикреплены три пластины оребрения.

По мере увеличения индекса в обозначении типа увеличивается и мощность прибора. Но при этом габариты изделия также увеличиваются.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
