Солнечное отопление частного дома: варианты и схемы устройства

Как установить солнечную систему нагрева воды

Гелиосистема устанавливается на скатной кровле, специальных наклонных площадках или стенах здания. Место для водогрейной установки с солнечными коллекторами выбирается индивидуально с учетом следующих рекомендаций:

  • южная сторона здания;
  • отсутствие видимых препятствий, загораживающих солнечные лучи: деревьев, близлежащих домов и т.д.;
  • место должно быть удобным для дальнейшего обслуживания и ремонта системы.

Перед монтажом и регулировкой трубчатых или панельных водонагревателей определяют оптимальный угол наклона установки. В этом отношении руководствуются следующей формулой:

  • для лета — (широта + (широта — 22,5 градуса)) ÷ 2;
  • для зимы — (широта + (широта + 22,5 градуса)) ÷ 2.
ОриентацияУгол наклона коллектора
30°50°70°
Восток1,641,611,61
Восток ­ Юго­Восток1,451,471,61
Юго­Восток1,171,151,34
Юг ­ Юго­Восток1,040,981,14
Юг10,941,11
Юг ­ Юго­Запад1,030,971,13
Юго­Запад1,131,091,27
Запад ­ Юго­Запад1,351,351,60
Запад1.611,611,61

Угол наклона будет меняться в зависимости от времени года. В связи с этим перед началом зимнего или летнего сезона будет необходимо заново отрегулировать гелиостанцию. Набирает популярность автоматика слежения за солнцем, самостоятельно подстраивающая угол наклона и расположение гелиопанели. В движение конструкцию приводит электромотор, подключенный к бытовой сети на 220 В. {banner_downtext} Подключение солнечного коллектора к системе горячего водоснабжения осуществляется следующим образом:

  • Установка водонагревателя — коллектор монтируется с помощью специальной рамы, при необходимости меняющей угол наклона. Можно встроить гелиопанель в кровлю или поставить на ровной площадке. Допускается одновременное подключение нескольких модулей в единую сеть, посредством гидравлических переходников. При установке моноблока учитывают, что вес наполненного бака достигает 300 кг. В месте монтажа потребуется укрепить конструкцию крыши.
  • БКН — бойлер косвенного нагрева необходим для всесезонных гелиосистем. В баке присутствует отдельный змеевик (располагается внизу) к которому, с помощью труб, подсоединяется солнечный коллектор. Ко второму теплообменнику подключается котел.Системы безопасности — в схеме монтажа солнечного водонагревателя трубчатого и панельного типа предусматривается:

    • Устройство для сброса давления — узел, предназначенный защитить от закипания систему ГВС. Модуль подключен к канализации, через трубопровод. При перегреве теплоносителя срабатывает датчик, сбрасывающий горячую воду. Открывается клапан подпитки. В систему ГВС добавляется холодная вода.
    • Защитить солнечную систему от закипания можно при помощи шторок, автоматически закрывающих абсорбер при достижении определенной температуры теплоносителя.
    • Устройство для сброса давления входит в принципиальную схему монтажа солнечного водонагревателя трубчатого типа. Особенность работы этой гелиосистемы в высокотемпературном режиме нагрева. Вода греется до рекордных 60-80°C и может быстро достигнуть точки кипения. Чтобы не допустить перегрева используют группу безопасности.
  • Насосное оборудование — необходимо системам горячего водоснабжения на солнечных коллекторах с принудительным движением теплоносителя. Циркуляционный узел включает: группу безопасности и насос. Оборудование подключается к автоматике солнечного коллектора.

Основные правила техники безопасности при эксплуатации гелиоустановок описаны в СниП III-4-80. Отдельные рекомендации указываются производителями оборудования:

  • монтаж на высоте свыше 5 м выполняет персонал, имеющий допуск к высотным работам;
  • во время составления проектной документации, производят расчет опорных конструкций с учетом возможных ветровых и других нагрузок.
  • для компенсации тепловой нагрузки, расширительный бак выбирается с вместительностью не менее 15% от общего объема теплоносителя.
  • используется предохранительный клапан, с пограничным значением не более 3 атм.

Применение правил техники безопасности и рекомендаций по подключению гелиоколлекторов, непременное условие для ввода системы в эксплуатацию. При нарушении условий подключения стабильная работа солнечных водонагревателей не гарантируется.

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

обеспечение горячего водоснабжения не более 70%;
обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.

Как произвести расчет окупаемости солнечного отопления

Используя таблицу ниже, можно рассчитать насколько сократятся ваши расходы на отопление при использовании солнечных коллекторов, за какое время эта система может окупиться и какую выгоду можно получить за различные сроки эксплуатации. Данная модель разработана для Приморского края, но может также использоваться для оценки использования солнечного отопления в Хабаровском крае, Амурской области, Сахалина, Камчатки и южной части Сибири. В этом случае солнечные коллекторы будут иметь меньший эффект в декабре-январе в более высоких широтах, но общие выгоды будут не меньшими, учитывая более длительный отопительный сезон.

В первой таблице введите параметры вашего дома, системы отопления и цены на энергоносители. Все поля, что помечены зеленым можно изменять и моделировать существующий или планируемый дом.

Сначала введите в первой графе отапливаемую площадь вашего дома.
Затем оцените качество теплоизоляции здания и способ отопления, выбрав соответствующие значения.
Укажите число членов семьи и расход горячей воды — это поможет оценить выгоды от горячего водоснабжения солнечных коллекторов.
Введите цены на ваш обычный источник энергии для отопления — электроэнергию, дизельное топливо или уголь.
Введите значение обычного заработка члена семьи, который в вашем хозяйстве занимается отоплением. Это помогает оценить трудозатраты за отопительный сезон и играет особенно большую роль для твердотопливных систем, где требуется привозить и разгружать уголь, забрасывать в топку, выбрасывать золу и т. п.
Цена системы солнечных коллекторов будет определена автоматически, исходя из заданных вами параметров здания. Эта цена является приблизительной — реальные затраты на установку и параметры оборудования солнечного отопления могут отличаться и рассчитываются специалистами индивидуально в каждом случае.
В графе «Расходы на установку» можно ввести стоимость оборудования и установки традиционной системы отопления — существующей или планируемой

Если система уже установлена, то можно ввести «0».
Обратите внимание на количество расходов за отопительный сезон и сравните с вашими обычными расходами. Если они различаются, то попробуйте изменить параметры.. В графе «Расходы на отопление за сезон» системы отопления на угле принимают в расчет денежное выражение затрат труда

Если вы не хотите их принимать в расчет, то можете уменьшить значение заработка члена семьи, занятого отоплением. Трудозатраты в меньшей степени учитываются для жидкотопливных систем и не учитываются для систем электрокотлов. Регулировка работы солнечных коллекторов осуществляется автоматически и не требует постоянного внимания

В графе «Расходы на отопление за сезон» системы отопления на угле принимают в расчет денежное выражение затрат труда. Если вы не хотите их принимать в расчет, то можете уменьшить значение заработка члена семьи, занятого отоплением. Трудозатраты в меньшей степени учитываются для жидкотопливных систем и не учитываются для систем электрокотлов. Регулировка работы солнечных коллекторов осуществляется автоматически и не требует постоянного внимания.

В графе «Срок эксплуатации» по умолчанию стоит 20 лет — это обычный срок работы систем солнечного отопления с солнечными коллекторами. В зависимости от условий эксплуатации солнечные коллекторы могут служить и дольше этого срока. Вы можете изменять срок эксплуатации и в графе ниже будет отражаться разница между затратами на установку и содержание и выгодой от использования солнечных коллекторов для отопления. Таким образом вы увидите насколько сократятся расходы на отопление и за какой срок эта разница позволит окупить затраты на установку солнечных коллекторов.

Итоговые результаты являются приблизительными, но дают хорошее представление о том сколько может стоить система солнечного отопления и за какое время она может окупить себя

Обратите внимание, что расходы за отопительный сезон можно значительно сократить, используя солнечные коллекторы, систему «теплых полов» и улучшая теплоизоляцию здания. Также расходы на отопление можно уменьшить, если заранее проектировать здание для использования солнечного отопления и применяя технологии экодома. svetdv.ru

svetdv.ru

Тепловые насосы

Вертикальный грунтовый тепловой насос.

Действительно новые технологии отопления загородного дома – это тепловые насосы.

Устройства работают по принципу холодильника, рассмотрим его более подробно:

  1. Как известно, тепловая энергия неизбежно перетекает от более нагретого тела к менее нагретому;
  2. Если теплоноситель охладить до температуры, намного более низкой, чем температура окружающего воздуха, почвы, воды и т.д., то мы сможем получать их энергию;
  3. С помощью процессов расширения-сжатия можно сильно менять температуру жидкостей и газов. Сначала мы резко расширяем теплоноситель, тем самым понижая его температуру, затем он взаимодействует с любой более теплой средой, после чего сжимается и в горячем состоянии подается в радиаторы;
  4. Если теплообменник с холодной фазой поместить в почву ниже уровня промерзания или в незамерзающий водоем, то мы получим источник неиссякаемого тепла.

Принцип действия инверсионного холодильника.

Данный принцип используется в кондиционерах, работающих на обогрев. Даже если температура воздуха на улице составляет – 10 градусов, а температура теплоносителя (хладагента) – 30 градусов, это позволит использовать такой воздух как источник тепла.

Воздушный тепловой насос.

Размеры теплообменника должны быть огромны.

Виды преобразователей солнечной энергии

Для преобразования энергии солнечного света в доступную для бытового и промышленного применения могут использоваться несколько типов оборудования.

Отопление частного дома солнечными батареями, конечно же, более современный вариант, определенно имеющий будущее. Но высокая стоимость фотоэлементов, преобразующих свет в электрическую энергию, делает недоступной широкое применение данной технологии в быту. Именно поэтому стоит детально рассмотреть второй вариант, солнечный коллектор может быть собран самостоятельно, а его эксплуатация и обслуживание не вызовет затруднений.

Виды отопления

Фотоэлектрические элементы не работают исключительно на обогрев, который является частным случаем их использования, тогда как солнечные коллекторы служат только источниками питания отопительных контуров. Поэтому рассмотрим именно коллекторы, обеспечивающие отопление на солнечных батареях, цена которого значительно ниже, чем у фотоэлектрических элементов.

Существует несколько конструкций солнечных коллекторов:

  • открытые;
  • трубчатые;
  • плоские коллекторы.

Эти конструкции обладают разными возможностями и применяются для решения задач, соответствующих их эффективности. Рассмотрим их внимательнее:

Открытые солнечные коллекторы

Открытые конструкции являются наиболее простыми и даже примитивными. Они представляют собой емкости, обычно черные узкие продолговатые пластиковые лотки, наполненные водой. Они ничем не накрыты, вода находится на открытом воздухе (отсюда и название).

Такие конструкции имеют массу недостатков:

  • возможность давать положительный эффект только при плюсовых температурах;
  • необходим относительно небольшой перепад температур в коллекторе и внешней среде;
  • долговечность таких установок низка — как правило, один сезон;
  • как следствие вышесказанному — крайне низкий КПД.

Для решения серьезных задач подобные установки использовать невозможно, поэтому они применяются для подогрева воды в открытых или передвижных бассейнах, летнем душе и т.п. однако, есть и достоинства — подобные устройства очень просты. Обогреватель от солнечной батареи легко может быть изготовлен самостоятельно, а в регионах с подходящими климатическими условиями его возможности заметно расширяются.

Трубчатые коллекторные разновидности

Трубчатые вакуумные коллекторы относятся к более серьезным устройствам, способным обогревать жилье или иные помещения. Они состоят из следующих элементов:

  • корпус, покрытый черной краской и имеющий форму плоского ящика;
  • распределитель (или, как его иногда называют, manifold, манифольд) — трубка с несколькими присоединительными патрубкам по бокам;
  • вакуумные трубки, изготовленные из стекла.

Существует несколько видов трубчатых коллекторов, различающихся по конструкции распределителя и трубок:

  1. Коаксиальные трубки прямого нагрева. Подготовка теплоносителя происходит при непосредственном контакте с поглощающей поверхностью
  2. Система heat-pipe. Трубки соединяются с распределителем через специальные гнезда и отдают через них нагретый теплоноситель. Конструкция удобна из-за высокой ремонтопригодности.
  3. Система U-type. Трубки имеют двойную длину и согнуты пополам. Начало соединено с одним распределителем, а конец — с другим. Такая схема позволяет увеличить время контакта с солнечным теплом, за счет чего повышается эффективность нагрева.
  4. Перьевые системы. Представляют собой модификацию системы heat-pipe, накрытую прозрачной пластиной с вакуумом под ней. Дают повышенную эффективность, но имеют высокую цену и низкую ремонтопригодность.

Плоские закрытые системы

Существуют более простые виды плоских коллекторов, где не имеется вакуума. Они менее эффективны, но стоимость и ремонтопригодность значительно выше. Отопление на солнечных батареях плоского типа безвакуумной конструкции обойдется значительно дешевле, а возможность восстановления панелей увеличивает срок их службы.

Плоские солнечные коллекторы

Эти гелиоустановки для отопления имеют простую конструкцию и потому именно их можно при желании изготовить своими руками. На металлической раме закреплено прочное дно. Сверху уложен слой теплоизоляции. Изолируются для уменьшения потерь и стенки корпуса. Затем идет слой адсорбера — материала, который хорошо поглощает солнечное излучение, превращая его в тепло. Этот слой обычно имеет черный цвет. На адсорбере закреплены трубы, по которым течет теплоноситель. Сверху вся эта конструкция закрывается прозрачной крышкой. Материалом для крышки может быть закаленное стекло или один из пластиков (чаще всего это поликарбонат). В некоторых моделях светопропускающий материал крышки может проходить специальную обработку: для уменьшения отражающей способности его делают не гладким, а чуть матовым.

Конструкция плоского солнечного коллектора

Трубы в плоском солнечном коллекторе обычно уложены змейкой, имеется два отверстия — впускное и выпускное. Может быть реализовано однотрубное и двухтрубное подключение. Это кому как нравится. Но для нормального теплообмена необходим насос. Возможна и самотечная система, но она будет очень неэффективной из-за небольшой скорости движения теплоносителя. Именно этого типа солнечный коллектор и используют для отопления, хотя с его помощью можно эффективно греть воду для ГВС.

Есть вариант самотечного коллектора, но его применяют в основном для подогрева воды. Называют такую конструкцию еще пластиковым солнечным коллектором. Это две пластины из прозрачного пластика, герметично закрепленные на корпусе. Внутри устроен лабиринт для продвижения воды. Иногда нижняя панель бывает окрашена в черный цвет. Имеется два отверстия — впускное и выпускное. Вода подается внутрь, по мере продвижения по лабиринту греется солнцем, и выходит уже теплой. Такая схема хорошо работает с резервуаром для воды и легко нагревает воду для ГВС. Это современная замена обычной бочке, установленной на летнем душе. Причем более эффективная замена.

Пластиковый коллектор используют для нагрева воды

Насколько эффективны солнечные коллекторы? Среди всех бытовых гелиоустановок на сегодня они показывают лучшие результаты: их КПД 72-75%. Но не все так хорошо:

  • они не работают ночью и плохо работают в пасмурную погоду;
  • большие потери тепла, особенно при ветре;
  • низкая ремонтопригодность: если что-то выходит из строя, то менять нужно значительную часть, или всю панель полностью.

Тем не менее, часто отопление частного дома от солнца делают именно при помощи этих гелиоустановок. Такие установки популярны в южных странах с активным излучением и положительными температурами в зимний период. Для наших зим они не подходят, но в летний сезон показывают хорошие результаты.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

  • Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
  • Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

  • Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
  • Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
  • Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

  • В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
  • Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
  • При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Плюсы и минусы альтернативной отопительной системы

Достоинств у солнечной системы обогрева не так много, но каждое из них весомо и может стать причиной для частных экспериментов:

  • Экологические достоинства. Это безопасный для жильцов дома и окружающей природы, чистый источник тепла, не требующий применения традиционных видов топлива.
  • Автономность. Владельцы систем абсолютно не зависят от цен на энергоносители и от экономической обстановки в стране.
  • Экономичность. При сохранении традиционной отопительной системы появляется возможность снизить затраты на оплату горячего водоснабжения.
  • Общедоступность. Для установки солнечных систем не нужно разрешения из государственных инстанций.

Но существует и неприятные моменты, способные испортить общую картину. Например, для определения эффективности работы системы потребуется продолжительный период – не менее 3 лет (при условии, что солнечной энергии достаточно и она используется активно).


Установка только солнечных модулей потребует больших вложений: самые дешевые кремниевые панели обойдутся не менее 2200 руб. за штуку, а поликристаллические шестидиодные элементы первой категории – до 17000 за штуку. Подсчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

  • высокие цены на оборудование, необходимое для запуска системы в эксплуатацию;
  • прямая зависимость количества произведенного тепла от географического положения и погоды;
  • обязательное наличие резервного источника, например, газового котла (на практике зачастую резервной оказывается гелиосистема).

Чтобы добиться большей отдачи, приходится регулярно следить за исправностью коллекторов, очищать их от мусора и беречь от образования наледи в заморозки. Если температура часто опускается ниже отметки 0ºС, нужно позаботиться о дополнительной теплоизоляции не только элементов гелиосистемы, но и дома в целом.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

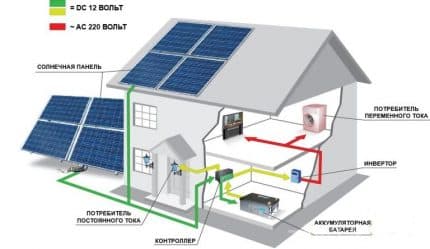

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
