Как подключить солнечную батарею: сборка и схема подключения

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

• Как меньше платить за свет легально
• Как выбрать солнечные батареи для дома
• Как сделать светодиодный прожектор своими руками
• Схемы подключения солнечных батарей

На что обратить внимание при установке

Расчет для подключения солнечных батарей (Нажмите для увеличения)Солнечные батареи не сильно привередливы, а потому их можно установить практически в любом месте вашей крыши, балкона или же прямо на участке загородного дома. Главное в подключении, это соблюдение двух правил, без которых потребление электроэнергии будет практически невозможным:

• угол наклона от горизонта;
• ориентация расположения.

Так, поверхность должна стоять лицом на юг, так как чем больше лучей попадет на батарею под 90 градусов, тем лучше будет работать устройства. Нельзя назвать точные координаты и принцип размещения ведь все это зависит от вашей местности, климата, продолжительности времени года и является абсолютно уникальным. Если вы житель Московского региона, то ваш угол наклона будет составлять 15-20 градусов летом, и от 60 до 70 градусов зимой. Для того, чтобы батареи приносили максимальный эффект, необходимо менять их расположение каждое лето и зиму.

Имейте ввиду: солнечные установки не должны контактировать с холодными температурами, а потому если вы хотите установить их прямо на участке, поднимите фотоэлементы на 50 сантиметров от уровня земли, это убережет их от снега и переохлаждения.

Достоинства конструкций

• Бесперебойно обеспечивают загородные дома качественной электроэнергией, поскольку энергия Солнца мощная и неиссякаемая.
• Дают возможность пользования привычным электрооборудованием благодаря инвертору, который преобразует в переменный постоянный ток, давая на выходе 230 В.
• Электроснабжение загородного дома находится под автоматической 100% защитой. Надежно защищает автоматику энергосистемы контроллер, присутствующий в схеме подключения, не допускающий в темное время суток перегрузки системы.
• Оснащение дома солнечными батареями не требует согласования проекта, поэтому сэкономить можно на оформлении его и на оплате за классическую электроэнергию, стоимость которой с каждым годом растет.
• Продолжительный срок службы — до 30 лет. Поэтому их выбирают в прогрессивных странах для генерации энергии. У нас это процесс новый пока и дорогостоящий, поэтому люди стараются собирать их своими руками, что получается у них достаточно успешно.

К недостаткам относится, прежде всего, высокая цена и недостаточное число профессиональных мастеров, способных грамотно сделать расчет и выполнить монтаж. Окупаемость установок происходит в течение 4-5 лет.

Как стало понятно, подключить загородный дом к такому источнику несложно. Главное – определить, какой должна быть на выходе нагрузка

Важно не забывать, что напрямую к контроллеру нельзя подключать инвертор, чтобы не погубить электростанцию загородного дома

Солнечный коллектор — устройство и принцип работы

Устройство данного типа может эффективно применяться для обеспечения горячего водоснабжения и отопления дома. Целесообразно монтировать панели солнечные для отопления в регионах с высоким количеством ясных дней.

При этом стоит учитывать тот факт, что при экстремально низких температурах теплоноситель может замерзнуть из-за нехватки мощности коллектора, поэтому необходимо предусмотреть возможность слива воды или применять незамерзающие технические жидкости (масло и другое).

Принцип действия солнечного коллектора достаточно прост. Под воздействием энергии солнечного света происходит нагрев теплоносителя в батарее коллектора. Разность плотности холодной и горячей воды (или другого теплоносителя) обеспечивает его естественную циркуляцию в системе, в большинстве случаев установка насоса для создания подпора не требуется.

Сделать солнечный коллектор самостоятельно несложно, основными узлами установки считаются:

Принцип работы солнечного коллектора

• Батарея (непосредственно коллектор) представляет собой радиатор, размещенный в утепленном коробе. Именно объем коллектора и протяженность труб, входящих в него и определяет тепловую мощность установки.
• Накопительный бак предназначен для обеспечения запаса воды, предназначенной для обеспечения нужд отопления и горячего водоснабжения. В его нижнюю часть врезан трубопровод обратки из системы отопление (подается остывшая вода), а отбор горячей воды осуществляется из верхней части.
• Аванкамера (расширительный бак) предназначена для обеспечения постоянного уровня воды в системе, благодаря ей предотвращается возможность завоздушивания магистралей и обеспечивается циркуляция теплоносителя.

Помимо этих элементов солнечное отопление частного дома включает в себя систему трубопроводов, запорную арматуру для регулировки потоков, слива теплоносителя, отопительные приборы.

Реально ли смонтировать солнечный коллектор самостоятельно?

Панель солнечного коллектора представляет собой систему соединенных между собой труб, помещенную в утепленный короб. Для изготовления панели можно применять трубы различного диаметра, при этом больший основные элементы соединяются между собой перемычками меньшего сечения (подобную конструкцию имеет отопительный регистр).

Солнечный коллектор своими руками

Устройство солнечного коллектора предполагает размещение теплообменного радиатора в утепленный короб. Для его монтажа могут применяться различные материалы (от фанеры и OSB до обычных досок), утепление можно выполнить пенопластом или минеральной ваты достаточной для региона толщины. Для увеличения эффективности установки внутренняя часть короба и сам радиатор красят черной краской, которая обеспечит увеличение поглощения солнечного света и позволит увеличить тепловую мощность установки.

Устанавливать панель коллектора необходимо с южной стороны строения, при этом угол наклона к горизонту должен составлять 30-45 градусов, это обеспечит более устойчивую циркуляцию теплоносителя.

Накопительный бак должен иметь объем, позволяющий обеспечить потребность всех потребителей. Обычно его емкость составляет 300-500 литров (если бак такого объема подобрать сложно, можно соединить между собой несколько отдельных емкостей). Необходимо предусмотреть мероприятия по утеплению этого устройства, это позволит снизить неэффективные потери тепловой энергии, что обеспечит более качественное отопление дома. По уровню расположения накопительный бак должен быть несколько выше, чем солнечная панель, минимальное расстояние между ними составляет 0,7-1 метр.

В верхней точке системы устанавливается аванкамера емкостью до 40-50 литров. Он оснащается краном поплавкового типа и дренажным трубопроводом. Эти элементы обеспечат подпитку системы из подключенного трубопровода холодного водоснабжения при снижении уровня теплоносителя.

Солнечные батареи.

При покупке солнечной панели следует знать, что солнечные панели бывают двух видов:

• Поликристаллические.
• Монокристаллические.

В чём же их отличие? Панели отличаются между собой по технологии производства так называемых солнечных элементов, из которых, и состоит солнечная панель.

У поликристаллической панели активная поверхность синего цвета, а у монокристаллической панели черного, с характерными углами.

Какая панель лучше?

Поликристалл однозначно лучше, так как он работает эффективнее при пасмурной погоде и слабом солнечном свете. Монокристаллические панели имеют меньшую площадь при одинаковых мощностях с поликристаллической панелью, поэтому в пасмурную погоду монокристаллические панели работают менее эффективно.

Наиболее чаще применяются 12 вольтовые панели, которые удобней адаптировать с 12 вольтовыми аккумуляторами. Обычно под значением 12V панель подразумевается 17V — 18V, это нужно для того чтобы когда панель в пасмурную погоду производит меньшее энергии она смогла компенсировать падение напряжения.

Солнечные панели при изготовлении уже имеют подключённые диоды Шоттки, которые защищают солнечные элементы от выхода из строя в момент, когда панель перестаёт генерировать электроэнергию и становится сама потребителем электроэнергии от аккумулятора. Именно диод препятствует обратному протеканию электрического тока.

Контроллер заряда.

Контроллер заряда аккумулятора управляет процессом заряда и препятствует чрезмерному заряду и разряду аккумуляторной батареи.

Принцип работы контролера следующий. Когда панель генерирует электрический ток, аккумулятор заряжается. Когда напряжение на клеммах 12 V аккумулятора достигнет предельного значения 14 V, контроллер отключает зарядку.

Когда солнечная батарея не работает в ночное время, система работает от аккумулятора. Когда напряжение на клеммах аккумулятора достигнет нижней границы 11V, контроллер отключит его от системы, тем самым предотвратит его полный разряд. К контроллеру можно подключить потребителей постоянного тока 12V через соответствующие клеммы (обозначены рисунком лампочкой), например светодиоды для освещения помещения.

Аккумуляторная батарея.

В системе аккумуляторная батарея выполняет функцию аккумулятора электроэнергии, который подзаряжает солнечная панель. Для подключения в систему можно использовать любые свинцово-кислотные аккумуляторы, а также гелевые. В жилом помещении лучше использовать аккумуляторы закрытого типа. Обычно используются 12V автомобильные аккумуляторы.

Инвертор.

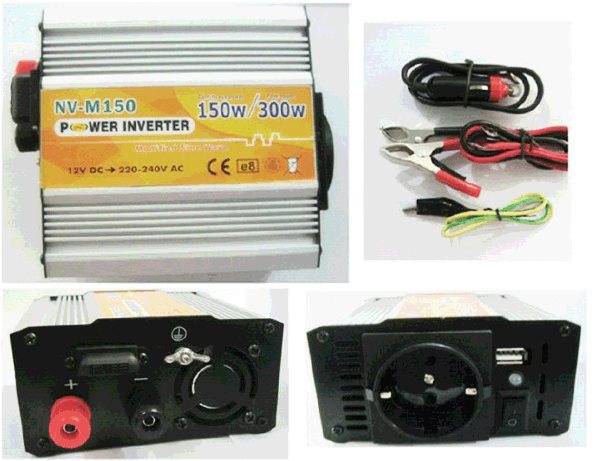

Инвертор — он же преобразователь напряжения, подключается к аккумулятору и получает на входе постоянное напряжение, обычно 12V, на выходе из инвертора мы уже получаем переменное напряжение синус 50гц, 220V, к которому можно подключать бытовые приборы, работающие от сети переменного тока 220V.
